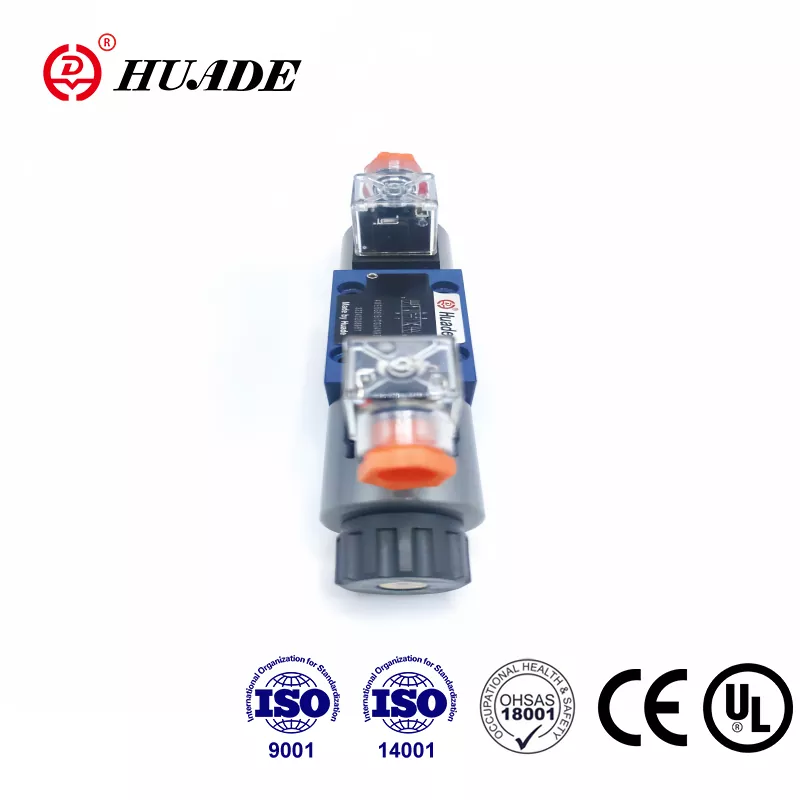

Kui töötate hüdrosüsteemidega tehastes või ehitusseadmetega, kuvatakse ikka ja jälle üks komponent: suunajuhtventiil. Rexroth 4WE 6 E on üks tööstushüdraulika kõige laialdasemalt kasutatavaid ventiile ja seda mõjuval põhjusel. See klapp juhib hüdraulikavedeliku liikumist läbi süsteemi, mis tähendab, et see juhib masinate liikumist ja tööd.

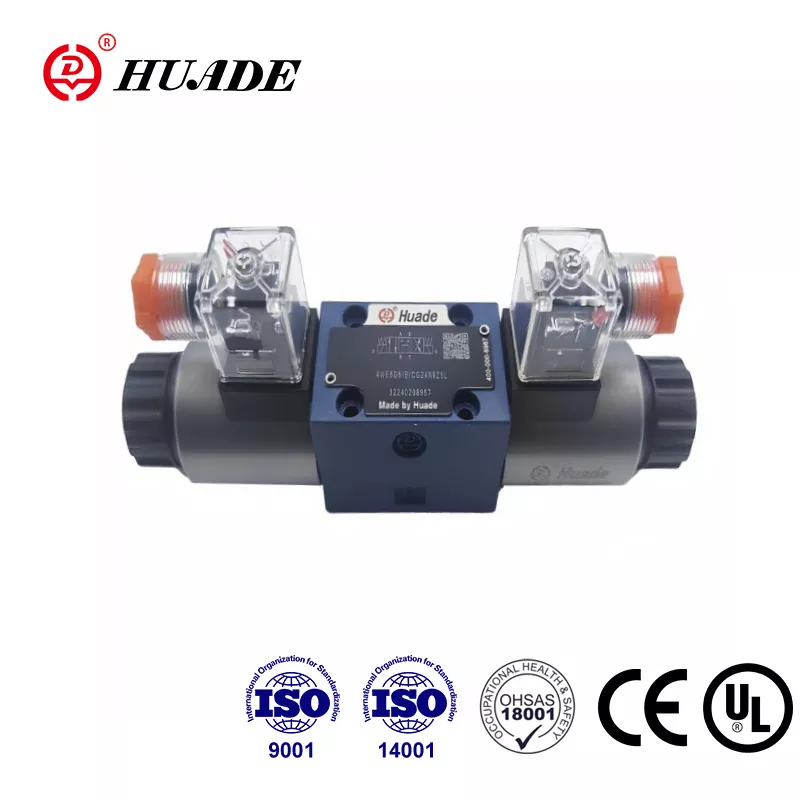

4WE 6 E on see, mida insenerid nimetavad solenoidiga juhitavaks suundventiiliks. See kõlab keeruliselt, kuid põhiidee on lihtne. Kui elekter voolab klapi solenoidi (elektromagnetiline mähis), surub see klapi korpuse sisse metallpooli. See pooli liikumine suunab hüdrovedeliku ühest pordist teise, muutes hüdrosilindri või mootori liikumissuunda. Kui elekter peatub, lükkab vedru pooli tagasi algasendisse.
Mis teeb 4WE 6 E erinevaks?
"E" mudeli nimes ütleb teile selle klapi konstruktsiooni kohta midagi olulist. See tähendab, et klapp kasutab märgtihvtiga solenoidi, kus elektromagnetiline mähis puutub kokku hüdraulikavedelikuga. Sellel disainivalikul on mitmeid eeliseid. Õli aitab jahutada solenoidi, vähendab töömüra ja pikendab komponendi tööiga. Enamiku versioonide puhul saate isegi solenoidi 360 kraadi pöörata, mis muudab paigaldamise kitsastes kohtades lihtsamaks.
Klapp järgib NG6 standardit, mida erinevates maailma paikades nimetatakse ka CETOP 3 või D03. See standardimine on olulisem, kui arvate. See tähendab, et klapp sobib standardsetele kinnitusplaatidele ja selle saab vahetada sarnaste Parkeri, Vickersi või Argo Hytose klappidega ilma hüdrokollektorit vahetamata. Hooldusmeeskondade jaoks vähendab see vahetatavus seisakuid, kui vajate kiiresti asendusosa.
Rexroth hindab 4WE 6 E rõhku kuni 350 baari, mis võrdub umbes 5076 PSI-ga. Maksimaalne vooluhulk ulatub alalisvoolutoitega versioonidel 80 liitrini minutis ehk umbes 21 gallonini minutis. Need numbrid panevad ventiili oma suuruse poolest suure jõudlusega kategooriasse. Leiate, et see juhib kõike alates survevalumasinatest kuni ekskavaatorite ja kaevandusseadmete hüdrosüsteemideni.
Kuidas klapp tegelikult töötab
Klapi korpuse sees liigub pool edasi-tagasi, et ühendada erinevaid porte. Klapil on neli peamist porti, mille insenerid märgivad P, T, A ja B. Port P ühendab teie hüdropumbaga, mis varustab survestatud vedelikku. Port T ühendub reservuaari või paagiga, kus vedelik naaseb. Portid A ja B on ühendatud teie hüdroajamiga, nagu silindri kaks külge.
Kui lülitate ühe solenoidi pingesse, nihkub pool, et ühendada P-ga A ja B-ga T. See saadab rõhu all oleva vedeliku teie silindri ühele küljele, samal ajal tühjendades teise poole tagasi paaki. Lülitage teine solenoid sisse ja ühendused pöörduvad ümber. Nüüd ühendub P B-ga ja A ühendub T-ga, liigutades teie silindrit vastupidises suunas. Keskasendis ilma solenoidideta hoiavad vedrukesksed versioonid pooli neutraalses asendis, mis blokeerib kõik pordid.
Klapp on saadaval erinevates pooli konfiguratsioonides, mida insenerid nimetavad "sümboliteks". Sümbol E on tavaline vedru tsentreerimisega kolmepositsiooniliste ventiilide puhul. Kui klapp on oma keskasendis, on kõik pordid blokeeritud. Sümbol HA tähistab vedrutagastusega kaheasendilist ventiili, mida kasutatakse siis, kui vajate liikumist ainult ühes suunas. Mõned rakendused kasutavad lukustusversioone, mis on märgistatud "OF", kus mehaaniline tihvt lukustab pooli, kui see liigub. Need lukustusventiilid vajavad asendite vahetamiseks vaid lühikest elektriimpulssi, mis säästab energiat süsteemides, mis hoiavad positsiooni pikka aega.
Survekaalutlused ja süsteemi disain
Üks number nõuab tähelepanu 4WE 6 E kasutavate süsteemide kavandamisel: maksimaalne paagiava rõhk. Kui pordid P, A ja B suudavad taluda 350 baari, siis pordi T maksimaalne rõhk on tavaliselt 160 baari, kuigi mõned variandid ulatuvad kuni 210 baarini. See erinevus loob olulise disainipiirangu. Kui kasutate ventiili maksimaalsel töörõhul teatud pooli sümbolitega, hoiatab Rexroth, et porti T tuleks kasutada äravoolutoruna, mitte tagasivoolutoruna, mis võib näha vasturõhku teie paagist või muudest komponentidest.
See rõhupiirang on seotud sellega, kuidas poolventiilid töötavad sisemiselt. Tihedad vahed pooli ja klapi korpuse vahel, mis võimaldavad klapil töötada, tekitavad ka sisemise lekke. See ei ole defekt; see on poolventiili disainile omane omadus. Kuna klapp aja jooksul kulub, suureneb see sisemine leke järk-järgult. Lekkiv vedelik peab kuhugi minema, mistõttu on pikaajalise töökindluse jaoks oluline paagi ava rõhupiirang.
Teine rõhuga seotud probleem on diferentsiaali silindrite puhul, kus vardapoolne ala on väiksem kui kolvipoolne ala. Kui teie klapi sümbol blokeerib vardapoolset tagasivoolu teatud lülitustingimuste ajal, võib pindala suhe suurendada rõhku vardakambris üle klapi 350 baari. Seda nähtust nimetatakse rõhu tugevnemiseks ja see võib kahjustada silindreid või isegi põhjustada ohtlikke rikkeid. Lahendus hõlmab diferentsiaalisilindrite vardapoolsete väliste kaitseventiilide lisamist või pooli sümbolite valimist, mis seda blokeerimisseisundit ei tekita.
Elektrilised spetsifikatsioonid ja juhtimisvalikud
4WE 6 E töötab nii alalis- kui ka vahelduvvoolu elektrivarustusega. Tavalised alalispinged on 12, 24, 96 ja 205 volti. Vahelduvvoolu versioonid töötavad tavaliselt 110/120 või 230 voltiga sagedusel 50 või 60 Hz. Elektripistik järgib EN 175301-803 standardit kolmepooluselise disainiga, mis sisaldab kahte toiteühendust ja maandust. Enamikul versioonidel on sisseehitatud summutusdioodid, mis kaitsevad pinge hüppe eest, kui solenoid lülitub välja.
Ohtlikes piirkondades kasutamiseks pakub Rexroth plahvatuskindlaid versioone märgistusega XE või VE1. Need variandid vastavad ATEXi standarditele Euroopa paigalduste jaoks või NEC 505/I klassi I tsooni 1 nõuetele Põhja-Ameerika objektide jaoks. Plahvatuskindlad korpused ja sisemiselt ohutud solenoidid võimaldavad klapil ohutult töötada tuleohtlike gaaside või aurudega keskkondades, näiteks keemiatehastes või avamere naftaplatvormidel.
"OF" tähisega lukustusvõimalus annab energiatõhususe osas olulisi eeliseid. Selle asemel, et hoida solenoidi asendi hoidmiseks pidevalt pinge all, saadate pooli nihutamiseks 100-millisekundilise impulsi, seejärel lukustab mehaaniline fiksaator selle oma kohale. See vähendab soojuse teket, pikendab solenoidi eluiga ja vähendab elektritarbimist. Tööpingitootjad kasutavad seda funktsiooni hüdrauliliste kinnitussüsteemide jaoks, mis peavad pikkade töötlemistoimingute ajal toorikuid kindlalt hoidma.
Vedelikuga ühilduvus ja tihendusmaterjalid
Standardne 4WE 6 E on varustatud NBR (nitriilkummist) tihenditega, mis töötavad enamiku HLP või HVLP spetsifikatsioonidele vastavate mineraalipõhiste hüdraulikaõlidega. NBR-tihendid käsitlevad ka HFC-kategooria vee-glükooli tulekindlaid vedelikke. Kui aga teie süsteem kasutab biolagunevaid hüdraulikavedelikke, nagu HETG, HEES või HEPG, või sünteetilisi tulekindlaid vedelikke, nagu HFDU või HFDR, peate tellimisel täpsustama FKM (fluorosüsiniku) tihendid.
Tihendi vale materjali kasutamine põhjustab kiiret riknemist ja süsteemi rikke. Kui vahetate tihendeid hoolduse ajal, kontrollige enne osade tellimist, millist vedelikku teie süsteem tegelikult kasutab. NBR-tihendikomplekt kannab osanumbrit 3492432, samas kui FKM-i komplekt on 3120269. Vale komplekti kasutamine tähendab, et rebite klapi mõne kuu pärast uuesti lahti, kui kokkusobimatud tihendid paisuvad, purunevad või lagunevad.
Rexroth täpsustab, et hüdraulikavedelik peab vastama ISO 4406 klassi 20/18/15 puhtusstandarditele. See kolmenumbriline kood näitab maksimaalset osakeste arvu erinevates suurusvahemikes. Puhastusvedelik vähendab täppistöödeldud pooli ja avade pindade kulumist. Saastunud vedelik kiirendab kulumist, suurendab sisemist leket ja võib põhjustada pooli kinnijäämist või ebaühtlast liikumist. Õige filtreerimise paigaldamine elementidega, mille mõõtmed on 10 mikromeetrit või väiksemad, kaitseb teie ventiiliinvesteeringuid ja pikendab kasutusiga.
Paigaldamine ja esmakordne kasutamine
Klapp kinnitatakse nelja poldi abil otse standardsele NG6 või CETOP 3 alamplaadile. Paigaldusmuster ja pordi asukohad järgivad standardit ISO 4401-03-02-0-05, tagades tootjate ühilduvuse. O-rõngad tihendavad iga pordi ühendust ja paigaldamise ajal peaksite nendele O-rõngastele õhukese hüdraulikavedeliku kile kandma, et vältida muljumist või veeremist.
Kuna solenoidid kasutavad märgtihvti konstruktsiooni, peavad sisemised õõnsused nõuetekohaseks tööks täituma hüdraulikavedelikuga. Esialgse käivitamise ajal peate võib-olla hüdraulikapumba töötamise ajal klapi mitu korda ümber lülitama, et puhastada õhk solenoidkambritest. Nendes ruumides lõksus olev õhk mõjutab solenoidi jõudu ja klapi reaktsiooniaega. Mõnel paigaldusel on solenoidkorpustel väikesed õhutuskruvid, mis aitavad kasutuselevõtu ajal kinni jäänud õhku vabastada.
Igal 4WE 6 E-l on käsitsi ületamine, mis võimaldab teil klapi nihutada ilma elektritoiteta. Tavalisele peidetud versioonile on juurdepääsuks vaja spetsiaalset tööriista. Valikulised versioonid sisaldavad rihveldatud nuppe või lukustatavaid seenepea nuppe, mis võimaldavad hoolduse või hädaolukordade ajal käsitsi kasutamist. Kahe-solenoidventiilide puhul ärge kunagi vajutage mõlemat käsitsi ületamist korraga, kuna see tekitab mehaanilise konflikti, mis võib kahjustada sisemisi komponente.
Voolu juhtimine ja pehme lülitus
Mõned 4WE 6 E versioonid on varustatud gaasihoovaga, mis on põhimõtteliselt kalibreeritud avad, mis on paigaldatud konkreetsetesse portidesse. Tähis "/B12" tähistab 1,2-millimeetrist ava pordis P. Need drosselklapid ei piira ainult maksimaalset voolu. Nende põhieesmärk on juhtida klapi kiirel ümberlülitamisel tekkivaid rõhu hüppeid ja vooluhulka. Reguleerides voolu muutumise kiirust, vähendavad drosselklapi sisestused süsteemi lööki, kaitsevad allavoolu komponente ja pikendavad süsteemi üldist eluiga.
Teatud mudelivariandid, mille tähistus on ".73…A12", sisaldavad pehmet ümberlülitust muudetud pooli geomeetria kaudu. Need versioonid vähendavad lööke ligikaudu 85 protsenti võrreldes standardse ümberlülitusega. Pehmem üleminek aitab rakendustes, kus klapi nihutamine tekitab ebameeldivat müra või kus hüdrauliline löök kahjustab aja jooksul torude ühendusi ja kollektoreid. Kompromiss on veidi aeglasem reaktsioon, mis on kiirete rakenduste puhul oluline, kuid pakub selgeid eeliseid süsteemides, mis seavad esikohale sujuva töö ja pikaealisuse.
Levinud rakendused ja kasutusjuhud
4WE 6 E suunajuhtventiil ilmub kogu tööstusautomaatikas. Sissepritsevormimismasinad kasutavad neid ventiile vormide kinnitusjõudude ja ejektori liikumiste juhtimiseks. Klapi kõrge rõhk ja usaldusväärne lülitus muudavad selle sobilikuks plasti töötlemise nõudlike töötsüklite jaoks. Kummivormimisseadmed kasutavad pressi juhtimiseks ja osade väljatõmbamiseks sarnaseid klapikonfiguratsioone.
Ehitus- ja mobiilseadmetes on 4WE 6 E ekskavaatori õlaahelates, buldooseri labade juhtseadised ja kraana noole funktsioonid. Klapi kompaktne suurus võrreldes vooluvõimsusega säästab ruumi ülerahvastatud mobiilsetes hüdrosüsteemides. Selle standardiseeritud kinnitus võimaldab seadmete tootjatel hankida varustust mitmelt tarnijalt ilma kollektoreid ümber kujundamata.
Tööpingitootjad paigaldavad need ventiilid lihvmasinatesse, freesimiskeskustesse ja automatiseeritud tootmisliinidesse. Fikseerimisversioonid töötavad eriti hästi kinnitusdetailides ja kinnitussüsteemides, mis peavad kindlalt positsiooni hoidma ilma pidevalt elektrienergiat tarbimata. Järelevalveta töötlemistoimingud saavad kasu impulssjuhtimisega lukustusventiilide energiasäästust ja väiksemast soojusest.
Tõrkeotsing ja hooldus
Kui 4WE 6 E ei tööta korralikult, selgitavad probleemi tavaliselt mitmed levinud probleemid. Aeglane või ebajärjekindel nihutamine viitab sageli saastunud vedelikule, mis võimaldab poolil oma avasse kinni jääda. Süsteemifiltri diferentsiaalrõhu indikaatori kontrollimine annab teada, kas filtreerimine hoiab kaasa saaste tekkimisega. Kui filtrite vahetamine on hilinenud, on see teie esimene lahendus.
Elektriprobleemid ilmnevad käiguvahetuse täieliku ebaõnnestumisena või nõrga, kõhkleva klapi tegevusena. Kontrollige ventiili pistiku toitepinget, kui solenoid peaks olema pingestatud. Madal pinge vähendab solenoidi jõudu ja aeglustab reageerimist. Lahtised pistikutihvtid tekitavad katkendliku töö, mille diagnoosimine on masendav. Enamikesse klappidesse sisseehitatud summutusdioodid võivad ebaõnnestuda lühise või avanemise tõttu, mõjutades solenoidi käitumist.
Sisemise lekke suurenemine ventiili kasutusea jooksul nõuab lõpuks tihendi või klapi vahetamist. Kui märkate, et hüdrosilinder hiilib koormuse all allapoole, kui klapp peaks olema paigal, on tõenäoline põhjus sisemine leke. Välise koormust hoidva ventiili paigaldamine võib olla lihtsam lahendus kui klapi vahetamine, kui leke pole tõsine. Kriitiliste asendi hoidmise rakenduste puhul tagavad välised tagasilöögiklapid või pilootjuhitavad tagasilöögiklapid positiivse koormuse hoidmise sõltumata suunaventiili seisundist.
Märgtihvtiga solenoidkonstruktsioon pakub hoolduseelist: saate mähise välja vahetada ilma süsteemi tühjendamata või hüdraulikavedelikku kaotamata. Lihtsalt ühendage lahti elektripistik, keerake lahti solenoidi komplekt ja vahetage mähis. See kohapealne hooldatavus vähendab remondi ajal seisakuid. Asenduspoolide tellimisel veenduge, et nii pinge nimipinge kui ka pistiku tüüp vastavad teie paigaldusele.
Suuruse ja valiku kaalutlused
Õige suunajuhtventiili valimine hõlmab mitme parameetri sobitamist teie rakenduse nõuetele. Alustage rõhust: kui teie süsteem töötab üle 350 baari, siis 4WE 6 E ei tööta. Vooluvõimsust tuleb kontrollida teie täiturmehhanismi kiirusnõuetega. 80-liitrine minutis klapp võib paberil tunduda piisav, kuid kui jooksete selle piiri lähedal, suureneb rõhulang klapis ja soojuse teke muutub probleemiks.
Mõelge töötsüklile ja lülitussagedusele. Pidevalt lülituvad rakendused saavad kasu vahelduvvoolu solenoididest, mis taluvad soojust paremini tänu suuremale soojusmassile. Alalisvoolu solenoidid töötavad hästi vahelduva töö korral ja pakuvad kiiremat reageerimisaega. Kui teie süsteem peab pikka aega positsiooni hoidma ilma liikumiseta, määrake solenoidi pideva pinge välistamiseks lukustuse konfiguratsioon.
Pooli sümbol määrab klapi funktsiooni keskasendis ja igas äärmises asendis. Uurige hoolikalt hüdraulilisi skemaatilisi sümboleid, et mõista, mida iga pordiühenduse konfiguratsioon teie täiturmehhanismiga teeb. Sümbol E (kõik pordid blokeeritud keskel) sobib rakendustele, kus soovite, et seisatud täiturmehhanismid välisjõududele vastu peaksid. Sümbol P-to-T keskel tagab vaba ringluse, mis vähendab soojuse teket tühikäigul. Valige sümbol, mis vastab teie funktsionaalsetele nõuetele.
Konkurentsivõimelised alternatiivid ja ristviited
Kuigi Rexroth 4WE 6 E on juhtiv toode, toodavad mitmed teised tootjad funktsionaalselt samaväärseid ventiile. Parkeri D1VW009CNT seeria pakub otsest asendamisvõimalust sarnase rõhu ja voolutugevusega. Vickers, mis on nüüd Eatoni osa, toodab DG4V-3-8C seeriat, mis vahetatakse otse NG6 alamplaatidele. Argo Hytos pakub RPE3-063C11 teise vahetatava võimalusena.
See tootjatevaheline ühilduvus annab hankeosakondadele paindlikkuse. Kui teie peamine tarnija seisab silmitsi pikkade tarneaegade või laovarude nappusega, on alternatiivid olemas ilma teie hüdrosüsteemi ümber kujundamata. Nende tootjate vaheline hinnakonkurents on ostjatele kasulik, kuigi Rexrothi ulatuslik turustusvõrk ja tehniline tugi õigustavad sageli igasugust hinnalisa.
Erinevate tootjate ventiilide asendamisel veenduge, et pooli sümbolid ühtivad funktsionaalselt, mitte ainult nominaalselt. Sellel, mida üks tootja nimetab sümboliks E, võivad olla peenelt erinevad pordiühendused kui teise tootja versioonil. Enne ristviite asendamise lõpuleviimist vaadake üle iga tootja kataloogi üksikasjalikud pordiühenduse skeemid.
Hinnakujundus ja hankestrateegia
4WE 6 E turuhind varieerub sõltuvalt piirkonnast, konfiguratsioonist ja ostumahust. Põhja-Ameerikas on ükshaaval ostetud standardkonfiguratsioonide hind umbes 140 dollarit. India turgudel on hinnad vahemikus 7799–9203 ₹, Malaisia turustajad aga umbes 196,50 RM. Need erinevused kajastavad kohalikke turustuskulusid, imporditollimakse ja turukonkurentsi.
Enamiku edasimüüjate minimaalsed tellimuste kogused algavad ühest tükist, muutes väikesed ostud praktiliseks. Tavakonfiguratsioonide puhul kuluvad teostusajad tavaliselt seitse kuni kümme päeva, kuigi levinud pinge ja sümboli kombinatsioonid tarnitakse sageli turustaja laost. Vähemlevinud konfiguratsioonid võivad kesta mitu nädalat, kui need nõuavad tehases tellimist.
Kriitiliste varuosade laoseisu haldavate hooldusosakondade jaoks kaaluge ootamatute rikete kindlustuseks ühe või kahe tavaliselt kasutatava konfiguratsiooni varumist. Klapi pikk kasutusiga tähendab, et varuosad võivad riiulitel seista aastaid, kuid varuosade ladustamise hind on minimaalne võrreldes seadmete seisaku kuludega. Kui teie süsteem kasutab mittestandardseid vedelikke, veenduge, et teie varu sisaldab mis tahes erikonfiguratsioone, näiteks FKM-i tihendeid.
Lõplikud soovitused
Rexroth 4WE 6 E suunajuhtventiil tagab usaldusväärse jõudluse kompaktses tööstusstandardi pakendis. Selle 350-baarine rõhk ja 80 liitrit minutis läbilaskevõime tagavad tugeva võimekuse NG6 suurusklassis. Märgtihvtiga solenoidi konstruktsioon tasakaalustab jõudluse ja hooldatavuse ning standardiseeritud kinnitus tagab laialdase ühilduvuse hüdraulikasüsteemide vahel.
Nende ventiilide täpsustamisel või hooldamisel pöörake tähelepanu kõige olulisematele detailidele. Sobitage tihendimaterjalid oma hüdrovedeliku keemiaga. Ülemäärase rõhulanguse ja soojuse tekke vältimiseks määrake klapi suurus konservatiivselt. Kaaluge kinnistavaid versioone energiasäästmiseks positsiooni hoidmise rakendustes. Kaitske diferentsiaalsilindreid rõhu tugevnemise eest õige vooluahela konstruktsiooni abil.
Klapi toimimise, selle piirangute ja konkurentsitingimustega sobitumise mõistmine aitab teil teha valiku, hoolduse ja tõrkeotsingu osas paremaid otsuseid. 4WE 6 E ei sobi ideaalselt igaks rakenduseks, kuid oma disainis on see tõestatud jõudlus, mis selgitab selle laialdast kasutuselevõttu tööstuslikes hüdraulikasüsteemides.
