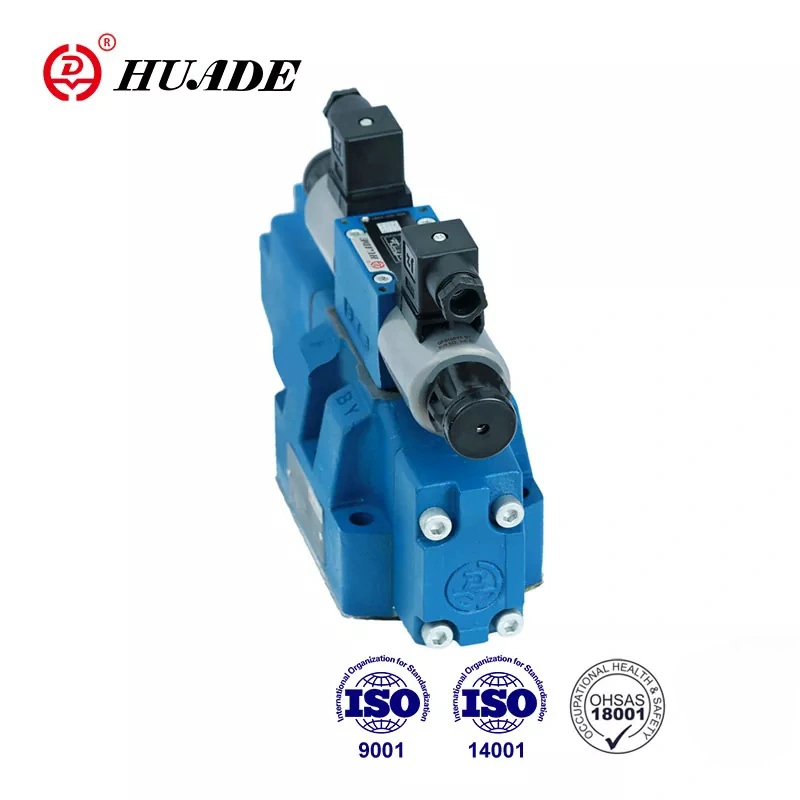

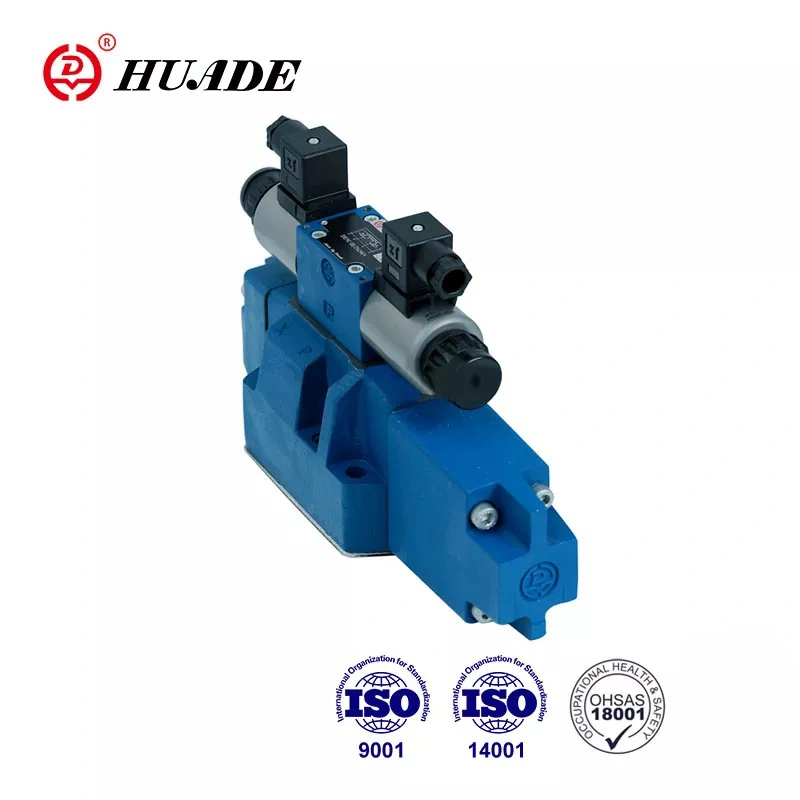

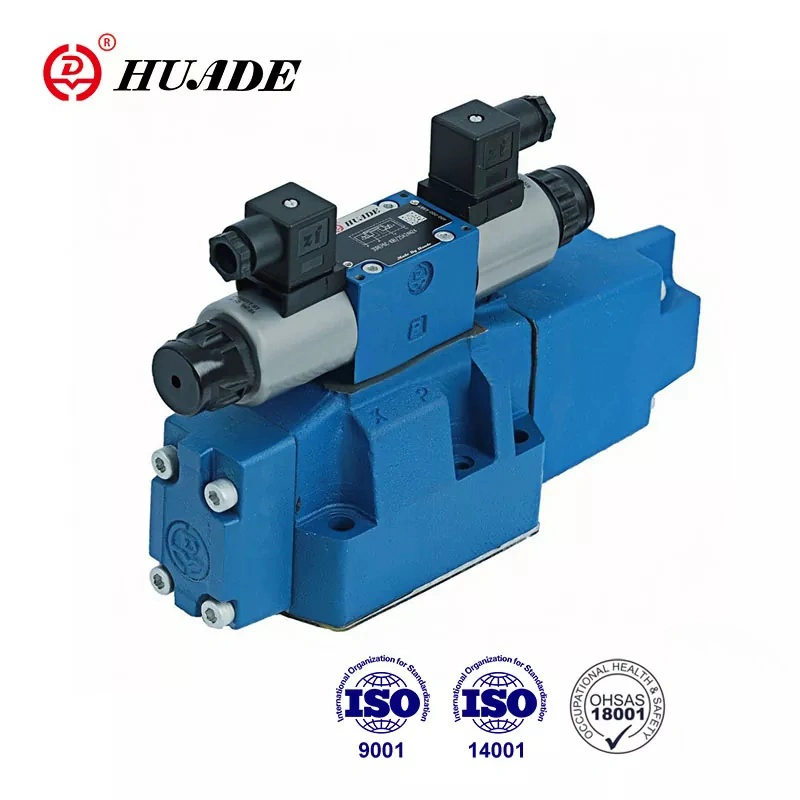

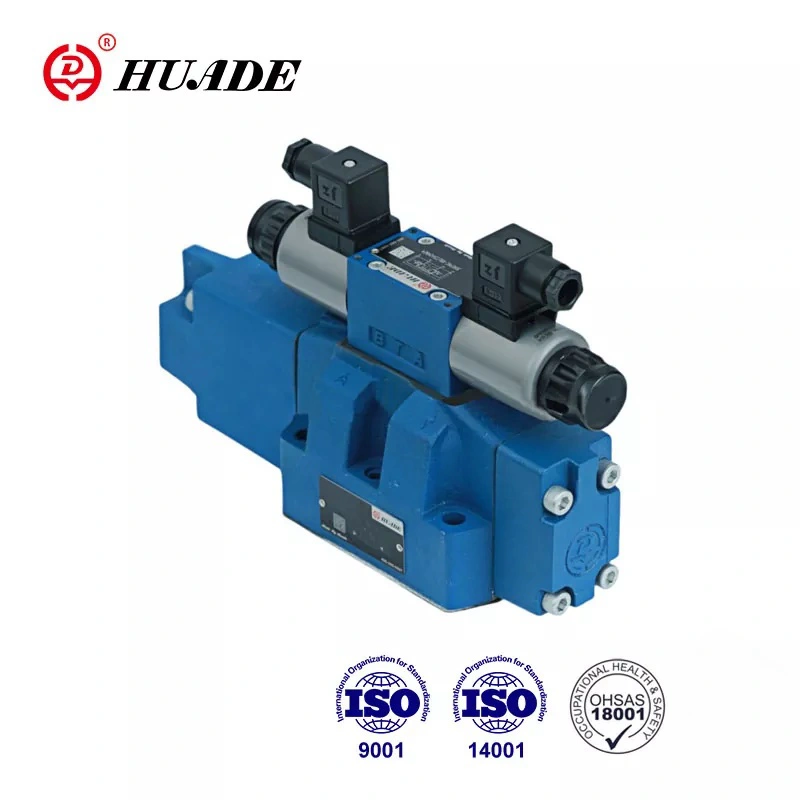

Proportsionaalne suunaklapp 4WRZ võtab kasutusele plaadiühenduse, mille ühenduse suurus on sama kui sama läbimõõdu tavaline tagurdusklapp. Seda on lihtne paigaldada ja siluda. Huade® 4WRZ proportsionaalse klapi põhiklapp on kevadkeskne. Põhiklapi südamikul puudub triiv, kõrge korratavus ja hea töökindlus. Klapp on CE sertifitseeritud.
|
Hüdraulilised andmed |
|||||
|
suurus |
10 |
16 |
25 |
32 |
|
|
Pilootklapi rõhk (MPA) |
Väline piloot naftavarustus |
3 kuni 10 |
|||
|
Sisemine piloot naftavarustus |
Kuni 10 (üle 10 peab installima ZDR6DP2-30B/75YM) |
||||
|
Põhiklapi rõhk (MPA) |
31.5 |
35 |
|||
|
Tagastusrõhk (MPA) |
Port T (väline pilootõli tagastamine) |
31.5 |
25 |
15 |
|
|
Port T (sisemine pilootõli tagastamine) |
3 |
||||
|
Port y |
3 |
||||
|
Pilootõli maht (CM3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilootõli vool sadamas X või Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Vool läbi põhiklapi (l/min) |
270 |
460 |
877 |
1600 |
|
|
Hüsterees (L/min) |
6 |
||||
|
Korratavus (%) |
3 |
||||
|
saastumisaste (㎛) |
≤20 |
||||
|
Vedelik |
Mineraalõli (NBR -tihendi jaoks) .fosfaat ester (FPM -tihendi jaoks) |
||||
|
Viskoossuse vahemik (MM ²/S) |
2,8 kuni 380 |
||||
|
Vedeliku temperatuuri vahemik (℃) |
-20 kuni +70 |
||||
|
Kinnitusasend |
valikuline |
||||
|
Kaal (kg) |
ühe solenoidiga klapp |
7.4 |
12.7 |
17.5 |
41.8 |
|
kahe solenoidiga klapp |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektriandmed |
||
|
Tarnetüüp |
Alalisvoolu |
|
|
Solenoidi nominaalne vool (A) |
0.8 |
|
|
Mähise takistus (ω) |
külm (at20 ℃) 19,5; Max.Valve, kuum 28,8 |
|
|
Keskkonnatemperatuur (℃) |
50 |
|
|
Mähise temperatuur (℃) |
150 |
|
|
Töötsükkel |
Pidev |
|
|
Pilootvool (A) |
0.02 |
|
|
Isolatsioon |
Ip65 |
|
|
Seotud |
1 kaldteeajaga |
VT-3000S30 |
|
5 kaldteega |
VT3006S30 |
|
|
Elektriühendus |
Pistikühendus |
|
Funktsioonid:
▶ Piloot WRZ proportsionaalne klapp
▶ alamplaadi kinnitamiseks
▶ Hüdraulilise vedeliku nii suuna kui ka voolukiiruse juhtimiseks
▶ Spoolkeskne. Pole spooli triivi
▶ Madalrõhu langus üle juhtimismaade
▶ klapp ja elektrooniline juhtimine ühest allikast
▶ proportsionaalne solenoidne toiming
A
Rakendus:
Tüüp 4WRZ Proportsionaalset suunaklappi kasutatakse laialdaselt erinevates tööstusharudes, näiteks tööpinkide, metallurgia, kergetööstus, kaevandamine, insener jne.
Klapi tüübid 4WRZ ... on 4-suunalised ventiilid, mida töötavad proportsionaalsete solenoidide abil. Nad kontrollivad hüdraulilise vedeliku suuna ja voolukiirust.
Põhimõtteliselt koosnevad need pilootklapist (3), peaklapist (7) koos peamise pooliga (8) ja tsentreerimisvedruga (9).
Kui solenoidne B on pingestatud, liigutatakse pilootpooli (4) paremale. Seejärel toidetakse pilootklapi (3) kaudu sisemiselt Port P -st sisemiselt Port P -st või "Väliselt X -ist" rõhukambrisse (10) ja liigutab peamist spooli (8) kaugust Elektrilise vooluga võrreldes. Voogivoolutugev vooluhulk. Hyda Flow Flow Avan Flow Avan Thrown Avan Thrown Avan Thrown Avan Thrown Avan Thrown Avan Thrown Avan Thrown Avan Thrown Avan. Tähtaega.
Kui elektriline signaal välja lülitatakse, naasevad nii pilootpooli (4) kui ka peamine pool (8) neutraalsesse, sõltumata juhtimisrõhuvarustusest. Hädaolukorra operaator võimaldab liikuda pilootpooli positsioonil ilma solenoide energiat energiseerimata
Proportsionaalse suunaklapi struktuur 4wrz
Pilootventiil
Pilootklapp on proportsionaalne solenoidne töötav 3-suunaline rõhu redutseeriv klapp (tüüp 3DREP6) .Trottli sisestus on paigaldatud pordi A ja B, lisateave vt 3DREP6 teksti teksti
Pilootklapi tüüpi 3DREP6 struktuur
Proportsionaalse suunaklapi sümbol 4wrz
