Hüdraulikasüsteemidega töötades on vedeliku õiges suunas voolamine olulisem, kui arvate. Bosch Rexrothi tagasilöögiklapi kihtplaat Z1S teeb täpselt seda – see laseb vedelikul ühes suunas mööda minna, takistades samal ajal tagasivoolu. See lihtne töö on ülioluline kõiges alates tehasemasinatest kuni ehitusseadmeteni.
Mille poolest Z1S tagasilöögiklapi võileivaplaat erineb?
Tagasilöögiklapi Z1S kihtplaat on saanud oma nime selle paigaldamise järgi. Vooliku ja liitmikega ühendamise asemel istub see teiste komponentide vahel nagu võileivakiht. See disain säästab ruumi ja vähendab ühenduspunktide arvu, kus lekkeid võib juhtuda. Ventiilis kasutatakse vedruga koormaga mehhanismi, mis sulgub tihedalt tagasivoolu vastu, saavutades nullilähedase lekke isegi siis, kui rõhk jõuab 350 baarini.
Tagasilöögiklapi kihiline plaat töötab hästi kitsastes kohtades. Masinaehitajad asetavad sageli mitu Z1S-seadet vertikaalselt hüdrokollektoritesse, luues keerukaid juhtimisahelaid ilma mahukaid välistorustikke lisamata. See modulaarne lähenemine järgib ISO 4401 standardeid, mis tähendab, et tagasilöögiklapp Z1S sobib erinevate tootjate komponentidega.
Kuidas Z1S tagasilöögiklapi kihtplaat töötab
Igas Z1S tagasilöögiklapi kihilises plaadis on plaat, mis on tavaliselt valmistatud suure jõudlusega plastikust, mida hoiab vedru abil vastu istet. Kui ettepoole suunatud vedeliku rõhk jõuab lõhenemisrõhu läveni, tõuseb padrun ja vedelik voolab läbi. Hetkel, kui rõhk langeb või tagurdab, surub vedru kangi tagasi alla, tihendades läbipääsu.
Z1S-seeria pakub erinevaid pragunemisrõhku: 0,5, 1,5, 3 ja 5 baari valikuid. Madalam pragunemisrõhk toimib paremini süsteemides, kus soovite minimaalset takistust, samas kui kõrgemad seadistused takistavad juhuslikku avanemist rõhutõusudest. Tagasilöögiklapi kihilise plaadi konfiguratsiooni käepidemed juhivad voolu kuni 40 liitrit minutis suuruse 6 mudelite puhul ja 100 liitrit minutis suuruse 10 variantide puhul.
Õige Z1S tagasilöögiklapi kihilise plaadi valimine
Bosch Rexroth valmistab Z1S tagasilöögiklapi kihilise plaadi kaheksa erinevat sulgemisfunktsiooni varianti. Mõned blokeerivad voolu ühes kanalis, teised aga töötlevad kahte kanalit samaaegselt. Kõige tavalisemad versiooniplokid voolavad pordist A2 kuni A1, kuid leiate valikud peaaegu iga vooluahela konfiguratsiooni jaoks.
Suurus on oma tagasilöögiklapi võileivaplaadi valimisel oluline. Suurus 6 Z1S kaalub umbes 0,8 kilogrammi ja talub kuni 350 baari rõhku. 10 ühikut kaaluvad 2,3 kilogrammi, kuid mahutavad 100 liitrit minutis. Mõlemad versioonid töötavad mineraalsete hüdraulikaõlidega ja neid saab kohandada biolagunevate vedelike jaoks, kui valite sobivad tihendid.
Tihendi materjal mõjutab oluliselt jõudlust. Standardsed FKM-tihendid saavad enamiku rakendustega hästi hakkama, eriti kui vedeliku kiirus ületab 4 meetrit sekundis. Madalama rõhu ja aeglasema voolu korral vähendavad pehmed NBR-tihendid vastaspindade kulumist. Teie tagasilöögiklapi vaheplaat kestab kauem, kui tihend vastab teie töötingimustele.
Z1S tagasilöögiklapi kihilise plaadi paigaldamine
Õige paigaldus määrab, kui hästi teie Z1S tagasilöögiklapi kihtplaat toimib. Paigalduspind peab olema tasane täpsusega 0,01 millimeetrit 100 millimeetri kohta ja sile, pinna karedus ei tohi ületada 4 mikromeetrit. Need spetsifikatsioonid võivad tunduda täpsed, kuid need hoiavad ära lekked, mis võivad aja jooksul tekkida.
Tagasilöögiklapi kihtplaat kinnitatakse nelja kruviga – M5 suurusele 6 või M6 suurusele 10. Pöördemoment on siin oluline. Suurus 6 vajab 8–10 njuutonmeetrit, samas kui suurus 10 vajab 15,5 njuutonmeetrit pluss-miinus 10 protsenti. Tugevusklassiga 10.9 kruvide kasutamine tagab kinnituse kindla püsimise ka vibratsiooni all.
Saate paigaldada Z1S tagasilöögiklapi kihilise plaadi mis tahes suunas. Disain ei sõltu funktsioneerimiseks gravitatsioonist. Lihtsalt veenduge, et mõne mudeliga kaasas olev sinine plastpuks jääb kokkupaneku ajal kaitstuks. See puks tagab täiendava tihenduse ja seda ei tohiks kahjustada ega eemaldada, kui te ei vaheta kogu ventiili.
Kus Z1S tagasilöögiklapi kihtplaat töötab kõige paremini
Hüdraulilised pressid toetuvad koormuse ohutuks hoidmiseks tagasilöögiklapi kihtplaatidele. Kui pressimine tsüklite vahel peatub, takistab Z1S vedeliku tagasivoolu, mis laseks presssilindril allapoole triivida. See koorma hoidmise funktsioon on oluline nii ohutuse kui täpsuse jaoks.
Tööpingid kasutavad CNC-spindlites ja tööriistavahetajates tagasilöögiklapi kihtplaati Z1S. Kompaktne võileivakujundus sobib pöörlevate komponentide ümber kitsastesse kohtadesse. Nende masinate suure kiirusega vooluringid saavad kasu klapi metallist tihendi valikust, mis talub kiirust üle 4 meetri sekundis ilma liigse kulumiseta.
Mobiilsed seadmed, nagu ekskavaatorid ja kraanad, vajavad usaldusväärset voolujuhtimist keerulistes tingimustes. Tagasilöögiklapp Z1S saab hakkama ehitusplatsidel levinud temperatuurikõikumiste ja vibratsiooniga. Tagasilöögiklapi kihtplaadi nurga all olevad variandid aitavad liikurmasinate kitsastes ruumides tõhusalt vedelikku juhtida.
Teie Z1S tagasilöögiklapi kihilise plaadi hooldamine
Puhas hüdraulikavedelik hoiab teie tagasilöögiklapi vaheplaadi korralikult töös. Bosch Rexroth määrab ISO 4406 saasteklassi 20/18/15, mis nõuab filtreerimist kuni 20 mikromeetrini. Määrdunud vedelik põhjustab klapi enneaegset kleepumist või kulumist, mis põhjustab lekkeid või sulgumise ebaõnnestumist.
Regulaarsete ülevaatustega tuleks kontrollida kinnituspinna ümber olevaid väliseid lekkeid ja mõõta rõhulangust ventiilis. Rõhulanguse suurenemine annab sageli märku sisemuses kogunevast saastumisest. Z1S tagasilöögiklapi kihiline plaat ei paku kohapeal remondivõimalusi – kui sisemine klapikomplekt ebaõnnestub, asendate kogu seadme.
Temperatuur mõjutab teie tagasilöögiklapi kihilise plaadi toimimist. Z1S töötab vahemikus -20 °C kuni +80 °C, sobides enamiku hüdraulikavedeliku temperatuurivahemikega. Vedeliku viskoossus peaks jääma vahemikku 2,8–500 ruutmillimeetrit sekundis. Väljaspool neid vahemikke ei pruugi klapp kindlaksmääratud pragunemisrõhul avaneda või võib tekkida lekkeid.
Levinud Z1S-i tagasilöögiklapi kihilise plaadi probleemide tõrkeotsing
Kui tagasilöögiklapi kihtplaat ei avane, põhjustab tavaliselt probleemi saastumine. Süsteemi loputamine vastavalt ISO puhtusstandarditele lahendab sageli kleepumisprobleemid. Kui loputamine ei toimi, võib vedru olla väsinud ja vajab väljavahetamist – see tähendab kogu klapi väljavahetamist.
Liigne leke läbi Z1S tagasilöögiklapi kihtplaadi viitab tavaliselt kulunud tihenditele või vedeliku kasutamisele, mis ei ühildu tihendi materjaliga. Kontrollige, kas kasutate õiget tüüpi hüdraulikaõli ja kas tihendid vastavad teie rakendusele. Biopõhised vedelikud nõuavad teistsuguseid tihendeid kui tavalised mineraalõlid.
Suur rõhulang klapis viitab sellele, et olete valinud vale pragunemisrõhu või et praht piirab voolu. Tagasilöögiklapi kihtplaat peaks näitama järkjärgulist rõhu suurenemist voolukiirusega. Rõhu languse järsk hüpe näitab sisemist ummistust, mis nõuab klapi väljavahetamist.
Mürakas töö tuleneb sageli kavitatsioonist – kui vedeliku kiirus muutub liiga suureks ja tekitab aurumulle, mis tormiliselt kokku varisevad. Voolu summutamise lisamine ülesvoolu või üleminek metalltihenditega tagasilöögiklapi kihilisele plaadile võib vähendada kavitatsioonimüra. Mõnikord kõrvaldab süsteemi rõhu suurendamine tingimused, mis põhjustavad kavitatsiooni.
Z1S tagasilöögiklapi kihilise plaadi võrdlemine teiste valikutega
Sisseehitatud tagasilöögiklapid maksavad vähem kui sandwich-plaadid, kuid võtavad rohkem ruumi ja vajavad täiendavaid voolikuühendusi. Z1S tagasilöögiklapi kihtplaat integreerub otse teie klapivirnasse, kõrvaldades neli voolikuotsa ja nende võimalikud lekkekohad. Kollektori külge kinnitatud süsteemide puhul on sandwich disain mõistlikum.
Pilootjuhitavad tagasilöögiklapid pakuvad kaugjuhtimisvõimalusi, mis Z1S tagasilöögiklapi kihtplaadil puuduvad. Kuid need nõuavad täiendavaid pilootliine ja juhtventiile, lisades keerukamaks, mida teie süsteem ei pruugi vajada. Lihtsa ühesuunalise vooluhulga juhtimiseks tagab otsejuhitav Z1S usaldusväärse jõudluse ilma lisakomponentideta.

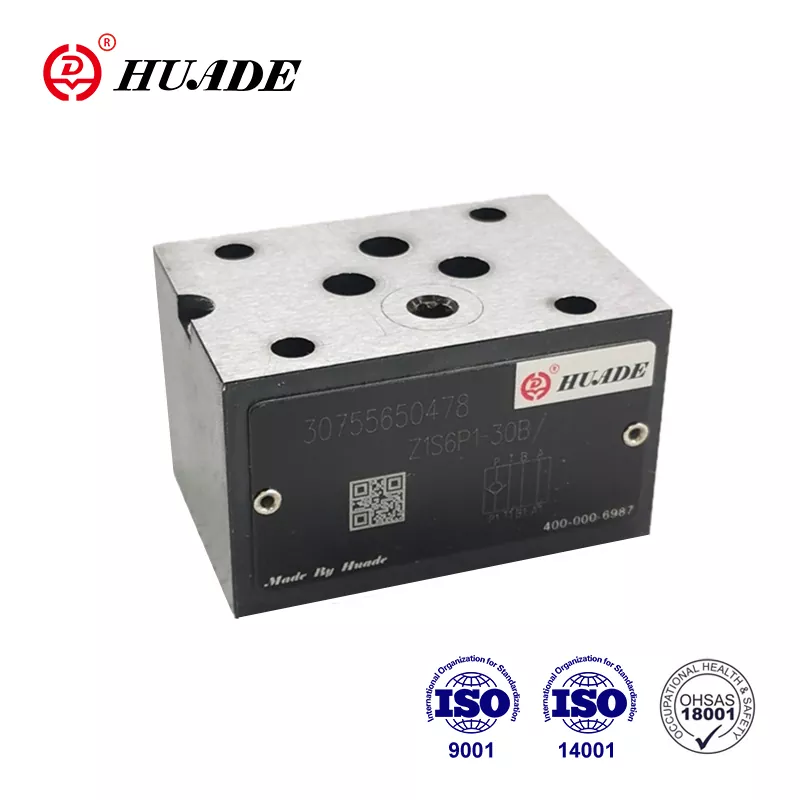

Alternatiivsed tootjad, nagu Huade ja Hengli, toodavad ISO 4401 standarditele vastavaid tagasilöögiklapi kihtplaate. Need valikud võivad maksta 30–50 protsenti vähem kui Boschi Rexrothi originaalseadmed. Kvaliteet vastab tavaliselt mittekriitiliste rakenduste nõuetele, kuid originaalsed Z1S-ventiilid pakuvad tõestatud töökindlust nõudlikes keskkondades.
Kasutage oma Z1S tagasilöögiklapiga võileivaplaadist maksimumi
Z1S tagasilöögiklapi kihtplaat tagab usaldusväärse ühesuunalise voolu juhtimise, kui sobitate klapi oma rakendusega. Õige pragunemisrõhu, tihendi tüübi ja suuruse valimine tagab optimaalse jõudluse. Õige paigaldus õige pöördemomendi ja pinna ettevalmistusega väldib lekkeid. Puhta vedeliku säilitamine ja temperatuuri piires püsimine pikendab kasutusiga.
See tagasilöögiklapiga kihtplaat töötab süsteemides, mille rõhk on vahemikus 0,5 baari kuni 350 baari, ja käsitleb mineraalõlisid või biolagunevaid vedelikke koos sobivate tihenditega. Kompaktne sandwich-kinnitus vähendab ruumivajadust, tagades samas lekkevaba töö. Olenemata sellest, kas projekteerite uut hüdrosüsteemi või uuendate olemasolevat, pakub Z1S tagasilöögiklapi kihtplaat tõestatud lahendust suunalise voolu juhtimiseks.
Üksikasjalike spetsifikatsioonide ja tellimisteabe saamiseks pakub Bosch Rexroth oma edasimüüjate kaudu põhjalikke andmelehti. Kui võtate aega nende dokumentide ülevaatamiseks, saate valida täpselt selle Z1S tagasilöögiklapi kihilise plaadi variandi, mida teie rakendus nõuab.
