Hüdraulikasüsteemidega töötades võib õige suunajuhtventiili valimine oluliselt muuta. Rexroth 4WE 10 D suunajuhtventiilist on saanud usaldusväärne valik paljudes tööstuslikes rakendustes ja on head põhjused, miks insenerid selle juurde tagasi pöörduvad.
Mis teeb 4WE 10 D eriliseks?
Rexroth 4WE 10 D on solenoidiga juhitav suunajuhtventiil, mis juhib hüdraulikavedeliku liikumist läbi süsteemi. Mõelge sellele kui õli või muude hüdraulikavedelike liiklusregulaatorile. Kui elekter voolab läbi selle mähiste, muudab klapp asendit ja suunab vedeliku teie masina erinevatesse osadesse.
See klapp sobib NG10 suurusstandardiga, mida nimetatakse ka CETOP 5 või ISO 4401-05. Praktikas tähendab see seda, et see suudab taluda tõsist survet ja voolukiirust, sobides samal ajal standardsetele paigaldusmustritele, mida enamik hüdrosüsteeme kasutab.
Selle nimes olevad numbrid annavad teile olulist teavet. "4" tähendab, et sellel on neli peamist porti, kus vedelik siseneb ja väljub. "WE" näitab, et see on solenoidide abil juhitav suundventiil. "10" viitab selle nimisuurusele ja "D" kirjeldab kindlat pooli konfiguratsiooni, mis määrab, kuidas klapp käitub neutraalasendis.
Rõhu ja voolu võimalused
Rexrothi suunajuhtventiili 4WE 10 D üks silmapaistvamaid omadusi on selle võime taluda kõrget rõhku. Peamised tööpordid suudavad juhtida kuni 350 baari, mis võrdub umbes 5076 PSI-ga. See on piisav surve, et tulla toime nõudlike tööstuslike ülesannetega ilma higistamata.
Vooluhulga jaoks suudab see klapp sõltuvalt konkreetsest mudelivariandist hakkama saada vahemikus 120–160 liitrit minutis. Ameerika mõõtmiste järgi on see umbes 32–42 gallonit minutis. See valik annab teile paindlikkuse kohandada klapp oma süsteemi vajadustega ilma komponente üle- või alamõõduta.
Tagasivooluava rõhupiirang on madalam, tavaliselt umbes 210 baari. See on oluline, sest süsteemi kavandamisel peate tagama, et tagasivoolutorus ei tekiks liiga palju survet. Vastasel juhul võite kahjustada ventiili vedrumehhanismi või koormata korpust üle selle projekteerimispiiride.
Märgtihvti solenoidkonstruktsioon
4WE 10 D kasutab nn märgtihvtiga solenoidkonstruktsiooni ja see funktsioon väärib tähelepanu. Selle seadistuse korral istub solenoidi tõukurvarras pigem hüdraulikaõlis, mitte ei oleks sellest täielikult suletud.
Sellel disainivalikul on mitmeid praktilisi eeliseid. Hüdraulikaõli toimib jahutusvedelikuna, tõmmates soojuse elektrispiraalilt eemale. See aitab solenoidil kauem vastu pidada ja töökindlamalt töötada, eriti kui liigutate ventiili sageli. Õli määrib ka liikuvaid osi, mis vähendab aja jooksul kulumist.
Hoolduse seisukohast on märgtihvtiga solenoidid mugavad. Saate spiraali välja vahetada ilma hüdrosüsteemi tühjendamata või suletud survekambritesse murdmata. See säästab aega remonditööde ajal ja vähendab hüdraulikavedeliku saastumise tõenäosust. Mähis võib pöörata isegi 90 või 360 kraadi, et sobituda kitsastesse paigalduskohtadesse, mis annab klapi paigaldamisel rohkem võimalusi.
Lülituskiiruse ja summutuse juhtimine
Kui lülitate Rexrothi suunajuhtventiili 4WE 10 D alalisvoolu toitega sisse, lülitub see sisselülitamisel tavaliselt 45–70 millisekundi ja väljalülitamisel 35–45 millisekundi jooksul. Need reageerimisajad sobivad hästi enamiku tööstusautomaatika vajaduste jaoks.
Selle klapi eristab paljudest konkurentidest selle reguleeritav summutusfunktsioon. Mõned versioonid võimaldavad aeglustada pooli liikumist asendi vahetamisel. Reguleeritavate gaasihoovakruvide või fikseeritud avade abil saate vajadusel pikendada lülitusaega üle 100 millisekundi.
Miks sa tahad aeglasemat ventiili? Suurte silindrite või raskete koormustega süsteemides võivad kohesed suunamuutused tekitada rõhupiike, mis löövad läbi torude ja liitmike. See nähtus, mida mõnikord nimetatakse vesihaamriks, võib kahjustada komponente ja lühendada teie süsteemi eluiga. Sisseehitatud summutus aitab neid üleminekuid siluda, ilma et oleks vaja torustikus eraldi löögi summutajaid.
Klapp suudab toime tulla kuni 15 000 lülitustsükliga tunnis, mistõttu sobib see kiiretele tootmisliinidele, kus ventiil peab päeva jooksul korduvalt avanema ja sulguma.
Spooli konfiguratsioonid ja tööloogika
"D" tähises 4WE 10 D viitab kindlale pooli sümbolile, kuid Rexroth pakub seda klapiplatvormi paljude erinevate poolikonfiguratsioonidega. Saate selle muude valikute hulgas hankida 4/3 konfiguratsiooniga (neli porti, kolm asendit) või 4/2 seadistustega (neli porti, kaks asendit).
Iga poolitüüp loob erinevad vooluteed, kui klapp on neutraalses või keskmises asendis. Mõned konfiguratsioonid sulgevad pingevabalt kõik pordid, mis hoiab silindreid paigal. Teised ühendavad pumba paagiga, mis tühjendab pumba ja säästab energiat. Valik sõltub sellest, mida teie süsteem peab tegema, kui klapp ei ole aktiivselt lülitatud.
Rexrothi suunajuhtventiil 4WE 10 D on saadaval nii vedrutagastus- kui ka lukustusversioonina. Vedrutagastusega ventiilid lähevad voolu katkestamisel automaatselt tagasi algasendisse, mis on sageli ohutuse tagamiseks oluline. Detentversioonid jäävad viimasesse asendisse seni, kuni saadate uue signaali, mis töötab paremini rakenduste puhul, kus peate elektrikatkestuse ajal midagi paigal hoidma.
Elektrilised spetsifikatsioonid
See klapp töötab paljude elektrisüsteemidega. Saate seda tellida alalispingetega alates 12V kuni 230V või erinevate vahelduvpingevalikutega. Tavaline alalisvoolu solenoid tarbib umbes 30–35 vatti võimsust.
Elektriühendusi on erinevat tüüpi, sealhulgas DIN-standarditele vastavad pistikühendused. Ventiilil on IP65 kaitseklass, mis tähendab, et see saab probleemideta hakkama tolmu ja pihustatud veega. Isolatsioon vastab VDE klassi F standarditele, seega sobib see tööstuskeskkondadesse, kus elektriohutus on oluline.
Tõrkeotsinguks või hädaolukorras kasutamiseks on paljudel versioonidel käsitsi alistamise valikud. Need võimaldavad teil ventiili mehaaniliselt lülitada, kui seadistate süsteemi või peate voolukatkestuse ajal midagi liigutama.
Kus seda ventiili kasutatakse
4WE 10 D on kasutusel paljudes erinevates tööstusharudes, kuna see tasakaalustab jõudluse ja töökindluse. Mererakendustes juhib see laevade roolisüsteeme, haldab lasti laadivaid ja mahalaadivaid kraanasid ning reguleerib muutuva sammuga propellereid. Need keskkonnad nõuavad ventiile, mis võivad karmides tingimustes pidevalt töötada, ja Rexrothi disain peab hästi vastu soolasele õhule ja vibratsioonile.
Tootmisrajatised kasutavad Rexrothi jaoks mõeldud suunajuhtventiili 4WE 10 D tööpinkides, survevaluseadmetes ja metallivormimispressides. Kõrge lülitussageduse võime muudab selle kasulikuks automatiseeritud tootmiseks, kus klapp töötab tuhandeid kordi vahetuses. Summutuse reguleerimine aitab vältida nende masinate täppiskomponentide löögikahjustusi.
Sellele klapiplatvormile tuginevad ka ehitus- ja mobiilseadmed, kuigi need rakendused kasutavad sageli mobiilse hüdraulika jaoks optimeeritud variante.
Hooldus ja vedelike puhtus
Nagu enamik täppishüdraulikakomponente, vajab ka 4WE 10 D korralikult töötamiseks puhast õli. Pooli ja klapi korpuse vahelisi vahesid mõõdetakse mikromeetrites ning mustuseosakesed võivad üsna kiiresti põhjustada kulumist ja sisemist leket.
Rexroth täpsustab, et hüdraulikavedelik peab vastama NAS 1638 Class 9 puhtusstandarditele. Teil on vaja head filtreerimissüsteemi, mille beeta-suhe on 10-mikroniliste osakeste jaoks vähemalt 75. See võib tunduda liiga range, kuid kui töötate 15 000 tsüklit tunnis, lisanduvad saastekahjustused kiiresti.
Regulaarne hooldus hõlmab vedeliku puhtuse kontrollimist, lekete kontrollimist ja aeg-ajalt tihendikomplektide väljavahetamist. Tihendikomplektid sisaldavad tavaliselt üheksat O-rõngast ja uuemate seeriate osanumbritega nagu R961006886. Märgtihvti konstruktsiooni tõttu saate solenoidmähise sageli välja vahetada ilma suurema lahtivõtmiseta, mis hoiab seisakuid lühikesena.
Võrreldes teiste valikutega
Rexrothi suunajuhtventiil 4WE 10 D konkureerib Parkeri, Eatoni ja teiste suuremate tootjate ventiilidega NG10 kategoorias. Parkeri D3W-seeria pakub sarnaseid rõhku umbes 345 baari. Eatoni DG4V-5 seeria töötab ka võrreldavates rõhuvahemikes, kuigi spetsifikatsioonid on mudeliti erinevad.
Rexrothi valiku teeb silmapaistvaks peamiselt integreeritud summutusvõime. Kuigi teised tootjad toodavad tugevaid ja tundlikke ventiile, ei sisalda paljud sisseehitatud löögi summutamist. Kui vajate seda funktsiooni, peate oma süsteemile lisama välised gaasipedaalid või padjad, mis võtavad ruumi ja lisavad keerukust.

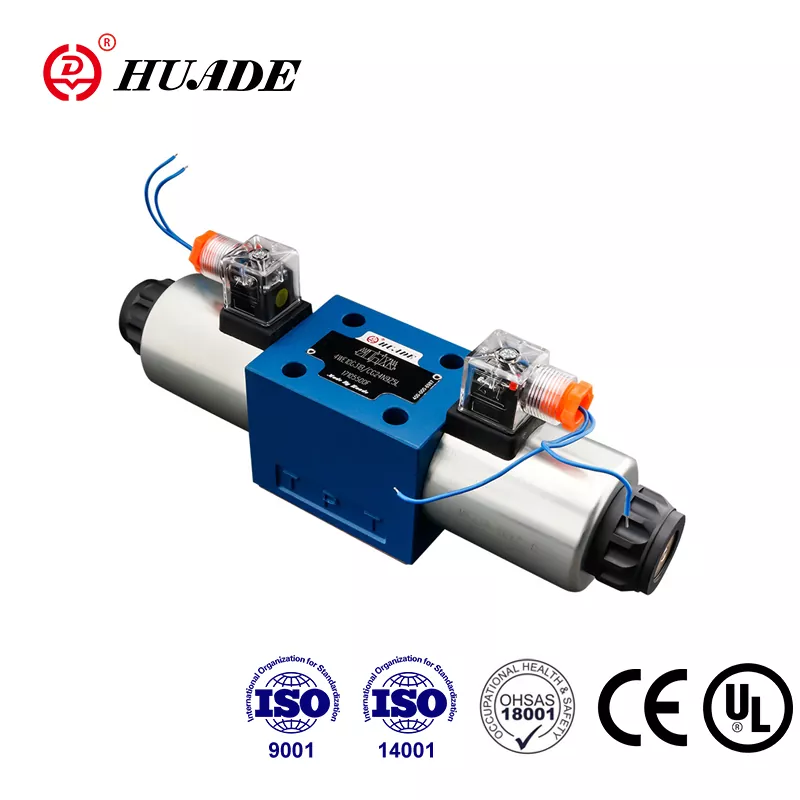

Samuti on olemas ühilduvad alternatiivid sellistelt ettevõtetelt nagu Huade, mis järgivad samu paigaldusstandardeid ja pakuvad madalamaid hindu. Need võivad töötada hästi vähem kriitiliste rakenduste jaoks, kuid peaksite hoolikalt võrdlema tegelikke jõudlusnäitajaid, eriti maksimaalseid voolukiirusi ja pikaajalise vastupidavuse andmeid.
Paigaldamise kaalutlused
4WE 10 D kinnitatakse alamplaadile, kasutades standardset ISO 4401-05 mustrit. Poldiaugud on üksteisest 80 x 32 millimeetri kaugusel, mis vastab selle suurusklassi tööstusstandardile. See standardiseerimine tähendab, et saate sageli vahetada erinevate tootjate ventiile ilma oma kollektorit või alamplaati ümber kujundamata.
Klapi paigaldamisel pöörake tähelepanu pordi märgistustele. Port P ühendub teie pumbaga, pordid A ja B lähevad teie täiturmehhanismi ja port T naaseb paaki. Nende tagurdamine muudab teie süsteemi valesti tööle ja võib seadmeid kahjustada.
Rexrothi suunajuhtventiil 4WE 10 D võib töötada ümbritseva õhu temperatuuril alates negatiivsest 15 kraadi Celsiuse järgi kuni 70 kraadi Celsiuse järgi. Hüdraulikavedeliku temperatuur mõjutab lülitusaegu, kuna õli viskoossus muutub koos temperatuuriga. Kui teie süsteem töötab äärmise külma või kuumaga, peate võib-olla seda ajastuse arvutamisel arvesse võtma.
Ohtlike piirkondade erivariandid
Plahvatusohtlikus keskkonnas kasutamiseks pakub Rexroth selle klapi ATEX-sertifikaadiga versioone. WE...XE seeria töötab 2. tsooni keskkondades, kus võib esineda plahvatusohtlikke gaase või tolmu, kuid mida tavaliselt ei oodata. WE...XN seeria talub 3. tsooni tingimusi väiksema plahvatusriskiga.
Need plahvatuskindlad variandid kasutavad spetsiaalseid mähise konstruktsioone ja kaitsekestasid, mis takistavad süüteallikaid. Kui töötate naftakeemiaettevõtetes, kaevandustes või avamereplatvormidel, vajate ohutuseeskirjade täitmiseks neid sertifitseeritud versioone.
Teie süsteemi tulevikukindlus
Kuna tööstussüsteemid muutuvad automatiseeritumaks ja ühendatumaks, muutub diagnostikavõimaluste omamine väärtuslikumaks. Kui põhiline 4WE 10 D on lihtne sisse-välja klapp, siis Rexroth pakub täiustatud platvormi nimega 4WEH 10 seeria, mis lisab asendi jälgimise ja elektroonilise käigu reguleerimise.
Need täiustatud versioonid kasutavad sama tõestatud ventiili korpust ja pooli disaini nagu standardsel 4WE 10 D-l, kuid need sisaldavad andureid, mis annavad teada, kus pool asub. See tagasiside aitab ennustada hooldust ja seisundi jälgimist. Kui ehitate süsteemi, mis peab vastama tööstus 4.0 standarditele või vajab funktsionaalse ohutuse sertifikaati, pakub 4WEH platvorm teile versiooniuuendusteed, muutmata oma põhilist hüdroahela konstruktsiooni.
Õige valiku tegemine
Rexrothi suunajuhtventiil 4WE 10 D on kindel kesktee jõudluse ja praktilisuse vahel. See talub kõrgeid rõhku ja voolukiirusi, ilma et see oleks lihtsate rakenduste jaoks liiga projekteeritud. Märgtihvtiga solenoidi konstruktsioon muudab hoolduse lihtsaks ja reguleeritav summutusfunktsioon aitab kaitsta tundlikke süsteeme hüdraulilise šoki eest.
Kui määrate selle klapi, veenduge, et mõistate, millist seeriat saate. 3X- ja 5X-seeriatel on mõningad erinevused maksimaalsetes rõhuväärtustes, uuemate 5X-versioonide puhul ulatub 350 baari, võrreldes mõne vanema variandi 315-baarisega. Kui kasutate kõrgepinge pooli, näiteks 96 V või 205 V alalisvoolu, pidage meeles, et solenoidi ülekuumenemise vältimiseks peate maksimaalset vooluhulka vähendama kümme protsenti.
Pika kasutusea võti on vedeliku õige puhtuse säilitamine ja soovitatud filtreerimisstandardite järgimine. See ei ole valikuline, kui soovite, et klapp saavutaks eeldatava tööea. Vedeliku hea haldamise ja perioodilise tihendi vahetamisega suudavad need ventiilid tööstuslikul kasutamisel töötada miljoneid tsükleid.
Olenemata sellest, kas projekteerite uut süsteemi või asendate olemasolevat ventiili, pakub 4WE 10 D tõestatud töökindlust ja piisavalt paindlikkust, et sobida paljude erinevate rakendustega. Selle standardiseeritud paigaldusmuster ja lai valik pooli konfiguratsioone tähendavad, et tavaliselt leiate oma vajadustele vastava versiooni ilma kohandatud muudatusteta.
