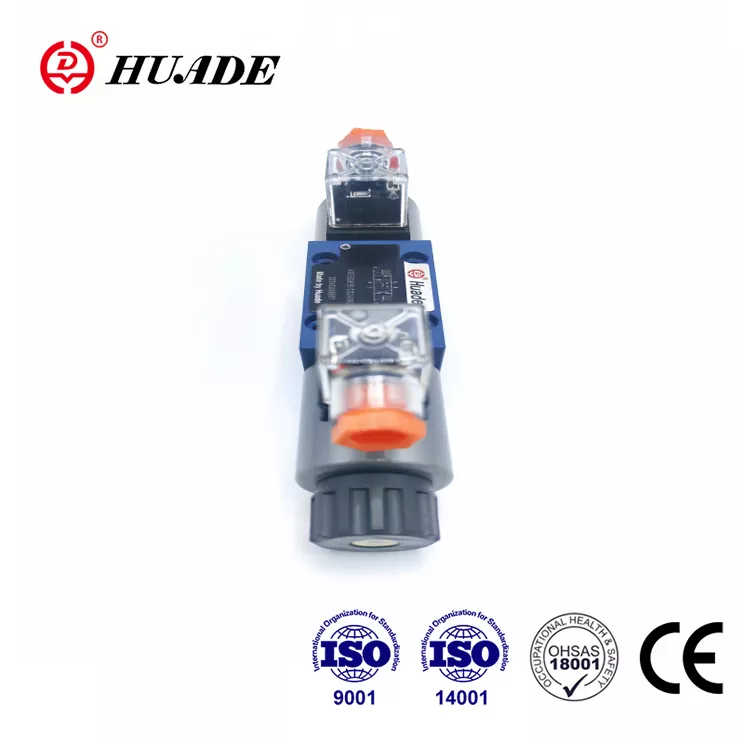

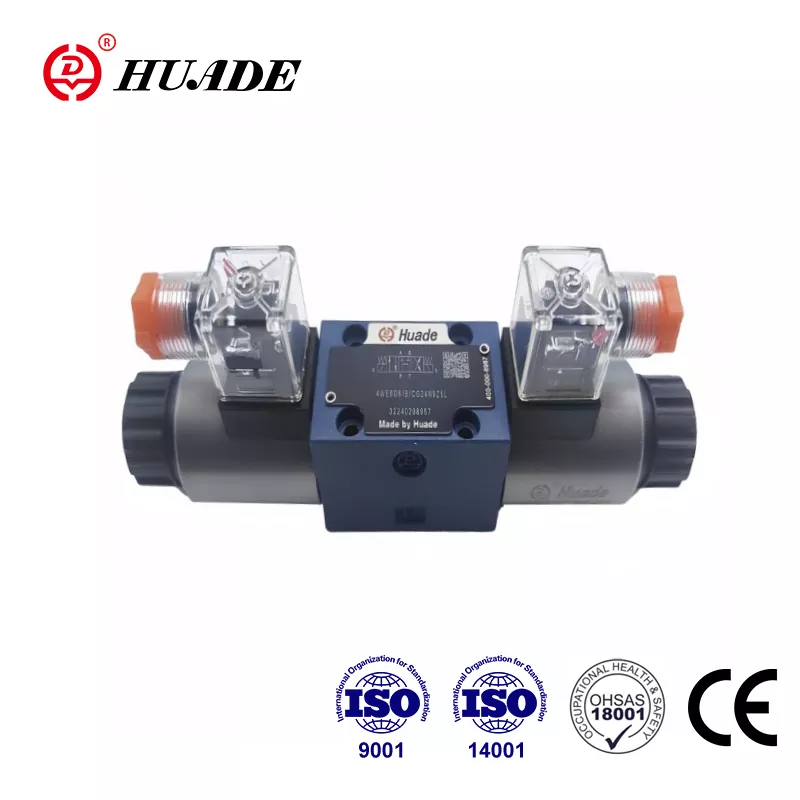

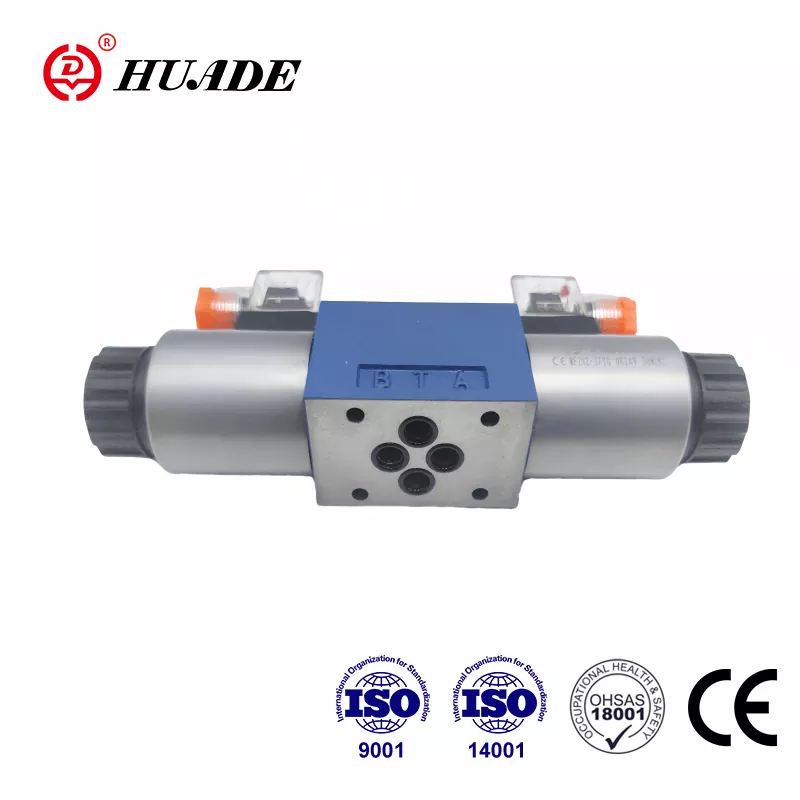

Koostöö Rexrothiga kaks korda alates 1979. aastast on Huade lisanud Rexrothi tipptasemel tehnoloogia. Huade Brand WE 5 Directionial Spool klapp on taskukohane alternatiiv samale mudelile, mida pakub Rexroth. Huade opereerib enam kui 750 tükki USA -st, Jaapanist, Saksamaalt ja Šveitsist imporditud tootmisvahendit. Huade paneb kvaliteedile suurt stressi tagamaks, et igal suunaklapil oleks parem jõudlus. Solenoidi suunaklapi seeria on läbinud CE -sertifikaadi. Teadus- ja arendustegevuse ja tootmise juhtimissüsteem vastavad ISO9001, ISO14001 ja ISO45001. Huade kaubamärgi hüdraulilisi ventiile kasutatakse stabiilse jõudluse tõttu laialdaselt sõjatööstuses ja muudes Hiina valdkondades.
|
Hüdraulilised andmed |
|||
|
Hüdrauliline vedelik |
mineraalõlid või fosfaatitri |
||
|
Vedeliku temperatuurivahemik |
-30 ～+80 |
||
|
Viskoossuse vahemik (MM2/S) |
2,8 kuni 500 |
||
|
Töörõhk, max. (㎫) |
Port A, B, lk |
Port t |
|
|
kuni 25 |
kuni 6 |
||
|
Voolupiirkond (lülituspositsioon 0): |
Sümboliga w |
Sümboliga q |
|
|
umbes. 3%nominaalsest ristlõikest |
Ligikaudu 6% nominaalsest ristlõikest |
||
|
Kaal (kg) |
ventiil |
alamplaat G115/01 |
alamplaat G96/01 |
|
Ligikaudu 1,4 |
Ligikaudu.0.7 |
Ligikaudu.0.5 |
|
|
Elektriandmed |
|||
|
Vahelduvpinge (V) |
110 ， 220 ， 50Hz |
||
|
Alalispinge (V) |
12 、 24 、 110 |
||
|
Pinge tüüp |
AC |
Alalisvoolu |
|
|
Võimsuse nõue (W) |
26 |
||
|
Hoides võim (VA) |
- |
46 |
|
|
Sisselülitusvõimsus (VA) |
- |
130 |
|
|
Töötsükkel |
jätkuma |
||
|
Lülitusaeg sisse lülitatud (MS) |
40 |
25 |
|
|
Lülitusaeg välja lülituda (MS) |
30 |
20 |
|
|
Keskkonnatemperatuur （℃） |
+50 |
||
|
Mähise temperatuur （℃） |
+150 |
||
|
Lülitussagedustsüklid (tsüklid/h) |
15000 |
7200 |
|
|
Kaitse tüüp DIN 40 050 |
Ip65 |
||
Funktsioonid:
▶ otsene solenoid aktiveeritud poolikventiil
▶ Märg tihvt DC või vahelduvvoolu solenoidid
▶ alamplaatühendus
Rakendus:
Tüüpi WE5 suunaventiilid on solenoidsed käitatavad poolventiilid. Nad kontrollivad vedeliku algust, peatumist ja suunda. Seda klappi kasutatakse laialdaselt erinevates hüdrosüsteemides ja erinevate rõhuventiilide pilootventiilides.
Need suunaventiilid koosnevad põhimõtteliselt korpusest (1), ühest või kahest solenoidist (2), juhtpoolist (3) ja ühest või kahest tagasivarustusest (4).
Juhtimispooli (3) hoiab tagasivedruga (4) keskses või algses positsioonis (välja arvatud kinnipeetud poolid). Juhtimispooli (3) aktiveeritakse niiskete tihvtide solenoidide kaudu (2). Pingeseisundis. Solenoidi (2) jõud toimib kolb (5) kaudu juhtimispoolil (3) ja nihutab seda puhkeasendist soovitud otsaasendisse. Seega on valitud nõutav voolumuster p kuni a ja b kuni t või p kuni b ja a kuni t. Kui solenoid (2) debüteeritakse, tagastatakse kontrollpool (3) neutraalsesse asendisse tagasivedruga (4). Kaetud käsitsi alistamine on ette nähtud nii, et juhtimispooli (3) saab kasutada ilma solenoidi energiat andmata.
TÜÜP 4WE5N 6,0B/O ...
See versioon on suunaklapp, millel on 2 lülituspositsiooni ja 2 solenoidi ilma kinnipidamise ja vedrudeta. Eenehitud tingimustes ei ole määratletud lülitusasendit.
Tüüp 4We5n 6,0B/..
See versioon on suunaklapp, millel on 2 lülitusasendit, 2 solenoidi ja kinnipidamist. Seega on vastavad lülituspositsioonid fikseeritud ja solenoidi pidev pingestamine pole vajalik.
WE 5 struktuuriskeem
