Hüdraulikasüsteemidega töötamisel on vaja komponente, mis hoiavad vedelikke õiges suunas voolamas. Kontrollklapp RVP 25 on usaldusväärne seade, mis on loodud just selleks. See klapp laseb hüdraulikaõlil vabalt ühes suunas voolata, blokeerides samas igasuguse tagasivoolu. See on lihtne kontseptsioon, kuid kontrollventiil RVP 25 teeb seda tööd väga hästi keskmise ja kõrge rõhuga süsteemides.
RVP 25 kuulub tagasilöögiklappide perekonda, mille on valmistanud tuntud Euroopa tootjad nagu HYDAC ja MHA Zentgraf. Ühilduvaid versioone leiate ka sellistest ettevõtetest nagu Huade ja Hengli. Need ventiilid paigaldatakse otse kollektoritele, mis on metallplokid, mis korraldavad hüdraulikaühendusi. See disain säästab ruumi ja muudab paigaldamise puhtamaks kui üksikute toruliitmike kasutamine.
Arv "25" viitab klapi nimisuurusele, mis on DN25 või umbes ühe tolli läbimõõduga. See suurus talub keskmisi kuni suuri voolukiirusi, tavaliselt vahemikus 150–550 liitrit minutis. Sellest piisab ehitusseadmete, tööstusmasinate ja automatiseeritud süsteemide jaoks. Kontrollklapp RVP 25 töötab kõige paremini rakendustes, kus on vaja ühtlast ühesuunalist voolu ilma sagedase tsüklita.
Kuidas tagasilöögiklapp RVP 25 tegelikult töötab
Kontrollklapi RVP 25 seest leiate mõned põhiosad, mis töötavad koos. Seal on klapi korpus, koonusekujuline iste, liikuv kolb või kuul, vedru ja kummitihendid, mida nimetatakse O-rõngasteks. Disain on lihtne, mis muudab selle usaldusväärseks.
Kui hüdrovedelik surub läbi klapi õiges suunas, ületab rõhk vedrujõu. See lükkab kolvi pesast eemale, luues vedeliku läbilaskmiseks ava. Rõhulangus selle edasivoolu ajal on suhteliselt väike, tavaliselt vaid paar baari isegi suure voolukiiruse korral. See tõhusus tähendab, et teie pump ei tööta rohkem kui vaja.
Kui vedelik üritab tagasi voolata, surub vedru kolvi kohe vastu istet. Koonuse kuju loob tiheda tihendi ja vastupidine rõhk aitab tegelikult tihendit veelgi tihedamalt suruda. See metall-metalli kontakt peatab peaaegu kõik lekked. Vastavalt tööstusstandarditele, nagu DIN EN 12266, saavutab kontrollklapp RVP 25 nn nulllekke klassifikatsiooni, kuigi mõningane minimaalne lekkimine on reaalsetes tingimustes normaalne.
Erinevad tootjad kasutavad veidi erinevat sisekujundust. HYDAC-i versioonid kasutavad täppisjuhtimiseks tavaliselt koonusekujulist kolvi. Zentgrafi mudelid kasutavad sageli kuulikujundust, mis reageerib madalamal rõhul kiiremini. Mõlemad lähenemisviisid töötavad hästi, kuid koonuse konstruktsioon tagab üldiselt rangemad tolerantsid. Mõlema tootja kontrollventiil RVP 25 käsitleb mineraalipõhiseid hüdroõlisid viskoossusega 2,8–500 ruutmillimeetrit sekundis. Klapi sisemuse saastumise vältimiseks peaksite oma hüdrovedelikku filtreerima vähemalt 20 mikronini.
Olulised tehnilised andmed
Kontrollklapi RVP 25 spetsifikatsioonide mõistmine aitab teil valida oma süsteemi jaoks sobiva ventiili. Töörõhk on üks olulisemaid numbreid. Enamik RVP 25 klappe talub kuni 350 baari, mis võrdub umbes 5000 naela ruuttolli kohta. Mõned tarnijate, nagu Huade ja Hengli versioonid on hinnatud 315 baarile, mis on enamiku rakenduste jaoks siiski piisav. See rõhuklass kehtib, kui kasutate tavalist mineraalõli tavatemperatuuril.
Maksimaalne voolukiirus on tootjati erinev. HYDAC hindab oma kontrollventiili RVP 25 kiiruseks 150 gallonit minutis või umbes 568 liitrit minutis. Zentgraf ja ühilduvad Hiina tootjad väidavad voolukiirust vahemikus 400–550 liitrit minutis. Tegelik vool, mida teie süsteem suudab taluda, sõltub sellest, kui suure rõhulangusega saate nõustuda. Suuremate voolukiiruste korral suureneb rõhulang, mis võib mõjutada süsteemi üldist tõhusust.
Avanemisrõhk, mida nimetatakse ka pragunemisrõhuks, määrab, millal kontrollklapp RVP 25 avanema hakkab. Standardversioonid avanevad umbes 7 psi või 0,5 baari juures. See on piisavalt madal, et klapp ei tekita tavatöö ajal tarbetut takistust. Siiski saate tellida kõrgema avanemisrõhuga versioone, vahemikus 25 psi kuni 65 psi või 4,5 baari. Kõrgem avanemisrõhk toimib paremini süsteemides, kus peate vältima kerget tagasivoolu isegi minimaalse vastusurve korral. Pidage meeles, et tootjad lubavad nende avanemisrõhu väärtuste tolerantsi pluss-miinus 30 protsenti.
Temperatuurivahemik on veel üks praktiline kaalutlus. Kontrollklapp RVP 25 töötab ohutult negatiivsest 20 kraadi Celsiuse järgi positiivsest 100 kraadi Celsiuse järgi. See on negatiivne 4 kraadi Fahrenheiti kuni 212 kraadi Fahrenheiti. Need piirid tulenevad kummist O-rõngastest, mis on tavaliselt valmistatud FPM- või NBR-materjalidest. FPM talub paremini kõrgemaid temperatuure, samas kui NBR maksab vähem ja töötab hästi mõõdukates tingimustes.
Klapi korpus ise on valmistatud süsinikterasest, mis on sageli korrosioonikindla fosfaatkattega. Liikuv kolb või kuul kasutab karastatud terast, et taluda miljoneid tsükleid ilma kulumiseta. Mõned tootjad pakuvad alternatiivse pinnatöötlusena tsinkimist. Need materjalivalikud muudavad kontrollventiili RVP 25 vastupidavaks määrdunud tööstuskeskkondades.
Ühendusvõimaluste hulka kuuluvad NPT keermed, SAE O-rõnga pordid ja BSPP keermed. Kuid enamik kasutajaid paigaldab kontrollventiili RVP 25 otse kollektorile, kasutades polte, mitte keermestatud ühendusi. See kinnitusviis on puhtam ja usaldusväärsem mitme ventiiliga süsteemide puhul.
Füüsilised mõõtmed ja paigaldusnõuded
Õigete mõõtmete valimine on oluline, kui integreerite kontrollventiili RVP 25 oma hüdrokollektorisse. Klapi pikkus on ligikaudu 172 millimeetrit, kõrgus 79,5 millimeetrit ja selle laius varieerub sõltuvalt konkreetsest mudelist. See on umbes 6,8 tolli pikk ja 3,1 tolli pikk. Kinnituspind, kus klapipoldid kollektori külge kinnituvad, on HYDAC-i versioonidel 165 millimeetrit pikk ja 120 millimeetrit lai.
Vedeliku sisenemise ja väljumise pordid on keskelt keskelt 100 millimeetri kaugusel. See on standardne vahekaugus, mida kasutatakse paljude hüdrauliliste komponentide vahel, mis muudab mitme ventiili jaoks mõeldud kollektorite kujundamise lihtsamaks. Porti enda läbimõõt on 28 millimeetrit, sobib ühetollistele liitmikele.
Kontrollklapi RVP 25 vastuvõtmiseks peate kollektorisse puurima kinnitusavad. Nende aukude läbimõõt peaks olema 11,5 millimeetrit ja nende vahekaugus peaks olema 60 millimeetrit. Enamikus paigaldustes kasutatakse nelja kuni kuut M10 polti, mille läbimõõt on 10 millimeetrit. Nende poltide soovitatav pöördemoment on 70 njuutonmeetrit, mis tagab tiheda tihendi ilma klapi korpust või kollektorit kahjustamata. Liigne pingutamine võib korpuse puruneda või tihenduspinda deformeerida.
Enne kontrollklapi RVP 25 paigaldamist kontrollige, et kollektori kinnituspind oleks tasane ja sile. Pinna karedus peaks olema parem kui 0,8 mikromeetrit ja tasasus 0,01 millimeetrit 100 millimeetri pikkuse kohta. Need kitsad tolerantsid hoiavad ära lekked O-rõnga tihendi ümber. RVP 25 standardne O-rõnga suurus on 32 mm x 3 mm ristlõige.
Kui olete paigaldamiseks valmis, kandke O-rõngale õhuke kiht ühilduvat hüdroõli või määret. See määrimine aitab O-rõnga istmel korralikult ilma väänata või muljumiseta. Asetage tagasilöögiklapp RVP 25 kollektorile ja käivitage käsitsi kõik kinnituspoldid. Seejärel pingutage neid järk-järgult ristikujuliselt, sarnaselt sellega, kuidas pingutaksite auto rattakinnituste mutreid. See ühtlane pingutamine hoiab ära klapi korpuse väändumise.
Kontrollklapi RVP 25 saab paigaldada mis tahes suunas. Saate selle paigaldada horisontaalselt, vertikaalselt või nurga all. Lihtsalt veenduge, et voolu suund ühtiks klapi korpusele märgitud noolega. Nool näitab vaba voolu suunda, kus vedelik peaks sisenema pordist P1 ja väljuma pordist P2. Klapi tagurpidi paigaldamine hoiab ära igasuguse voolu, mis võib teie pumpa või muid komponente kahjustada.
Mobiilsidesüsteemi kavandamisel tuleb kaaluda ka kaalu. Kontrollklapp RVP 25 kaalub umbes 5,8 kilogrammi, mis on umbes 12,8 naela. See hõlmab klapi korpust ja standardset kinnitusriistvara. Erinevate pordikonfiguratsioonidega suuremad versioonid võivad kaaluda veidi rohkem.
Erinevate tootjate ja tarnijate võrdlemine
Mitmed ettevõtted toodavad tagasilöögiklappi RVP 25 või sellega ühilduvaid ekvivalente. Erinevuste mõistmine aitab teil teha nutika ostuotsuse, mis põhineb teie eelarve- ja jõudlusvajadustel.
HYDAC on ilmselt hüdrauliliste tagasilöögiklappide kõige tuntum nimi. Nende tagasilöögiklapp RVP 25 pakub kõige laiemat valikut avamisrõhu valikuid, alates 7 psi kuni 65 psi. HYDAC-ventiilid läbivad range testimise ja neil on ISO 9001 sertifikaat. HYDACi tooteid leiate edasimüüjatelt nagu ValinOnline ja Motion Industries kogu Põhja-Ameerikas ja Euroopas. Negatiivne külg on kulu. HYDAC kontrollklapi RVP 25 ühikud töötavad tavaliselt vahemikus 300 kuni 500 USA dollarit, sõltuvalt konfiguratsioonist. Saadavus on aga suurepärane ja tavaliselt saate varuosad kiiresti hankida.
MHA Zentgraf toodab Check Valve RVP 25 mudeleid peamiselt Euroopa turu jaoks. Nende ventiilid kasutavad koonuskolvi asemel kuul-tüüpi konstruktsiooni, mida mõned insenerid eelistavad madalama avanemisrõhu jaoks. Zentgrafi klapid on kompaktsed ja töötavad hästi kitsastes kohtades. Need vastavad DIN-standarditele ja pakuvad kohandamisvõimalusi. Hinnad jäävad 200 ja 400 dollari vahele. Zentgrafi klappe leiate DirectIndustryst ja mõnikord ka eBayst, kuigi kättesaadavus väljaspool Euroopat võib olla piiratud.

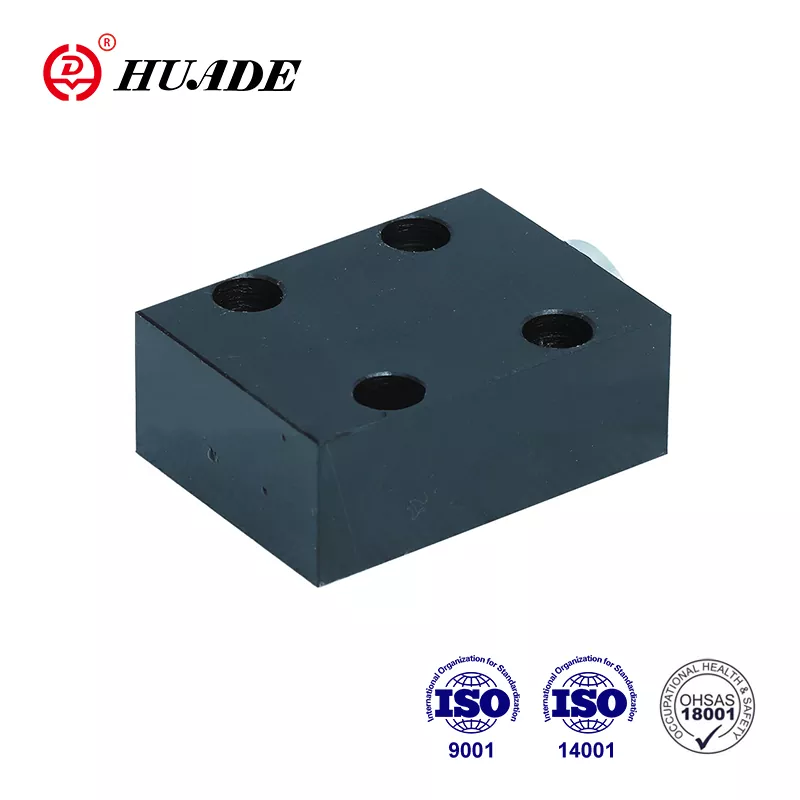

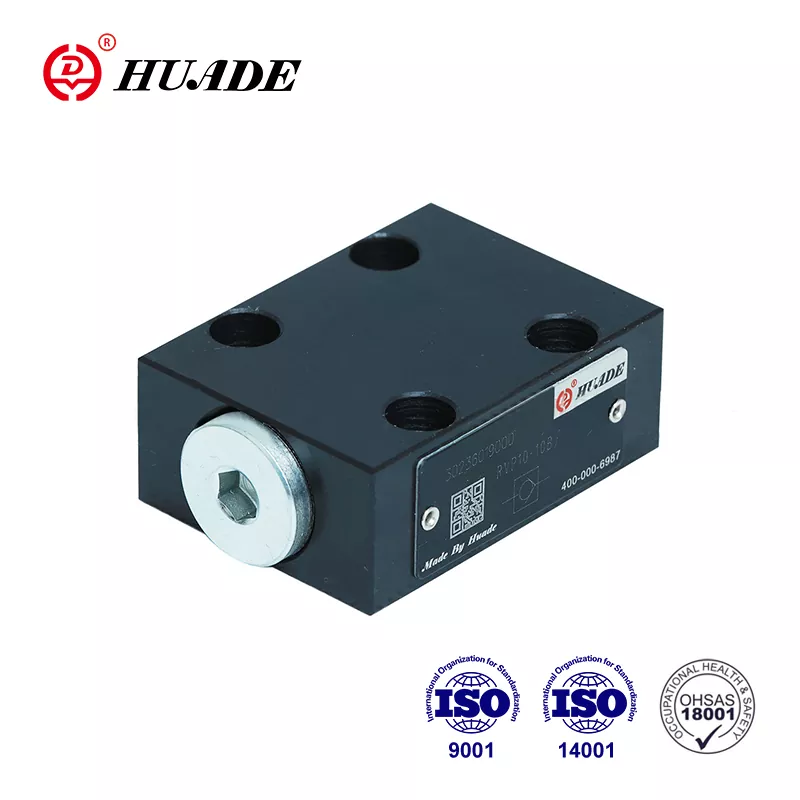

Hiina tootjad, nagu Huade ja Hengli, toodavad kontrollklapi RVP 25 ühilduvaid versioone palju madalamate hindadega. Huade turustab oma klappe Rexrothiga ühilduvatena, mis tähendab, et need sobivad füüsiliselt Rexrothi komponentide jaoks mõeldud kohtadesse. Hinnad algavad umbes 42 dollarist FOB Hiinast, kuigi peate arvestama saatmis- ja imporditollimaksudega. Minimaalsed tellimuste kogused on sageli vaid ühes tükis, mis muudab Huade atraktiivseks väikeste projektide või remonditööde jaoks. Hengli pakub sarnast hinda ja lisab selliseid valikuid nagu täiustatud korrosioonikindlus spetsiaalsete kattekihtide kaudu.
Kvaliteedi erinevused on esmaklassiliste ja soodsate kaubamärkide vahel. HYDAC- ja Zentgraf-ventiilidel on tavaliselt rangemad tootmistolerantsid, mis tähendab ühtlasemat avanemisrõhku ja pikemat kasutusiga. Hiinas valmistatud tagasilöögiklapi RVP 25 üksused töötavad paljude rakenduste jaoks hästi, kuid võite näha rohkem erinevusi klapiti. Kui ehitate kriitilist süsteemi, kus rike võib olla ohtlik või kulukas, on HYDACi või Zentgrafi klapi eest lisatasu mõistlik. Üldiste vähem nõudlike nõuetega tööstusseadmete jaoks pakuvad Huade või Hengli ventiilid head väärtust.
Kõik need tootjad pakuvad ISO 9001 sertifikaati, mis tähendab, et nad järgivad kvaliteedijuhtimise standardeid. Mõnel neist on ka keskkonnasertifikaadid (nt ISO 14001) ja ohutussertifikaadid (nt ISO 45001). Tellimisel veenduge, et teie tarnija saaks esitada materjalide sertifikaadid ja katsearuanded, kui vajate neid eeskirjade täitmiseks.
Kontrollklapi RVP 25 reaalsed rakendused
Kontrollklappi RVP 25 kasutatakse mitmesugustes tööstusharudes paljudes hüdroseadmetes. Nende rakenduste mõistmine aitab teil näha, kuhu see klapp reaalsetesse süsteemidesse sobib.
Ehitus- ja pinnaseteisaldusseadmed kasutavad laialdaselt kontrollventiili RVP 25. Näiteks ekskavaatoritel on hüdrohoovad, mis peavad oma asendit hoidma, kui operaator lõpetab juhtnuppude liigutamise. Silindrile paigaldatud tagasilöögiklapp RVP 25 takistab õli tagasivoolu, mis võib õla alla kukkuda. See koorma hoidmise funktsioon hoiab operaatorid turvaliselt ja võimaldab täpset juhtimist. Sarnased rakendused on saadaval buldooserites, kraanates ja tõstukites.
Tootmismasinad saavad kontrollklapi RVP 25 paigaldusest mitmel viisil kasu. CNC-töötlemiskeskused kasutavad hüdraulilisi klambreid, et hoida toorikuid lõikeoperatsioonide ajal paigal. Kontrollventiilid tagavad, et klambrid jäävad pingul isegi pumba rõhu kõikumisel. Survevalumasinad pumpavad kuuma plasti kõrge rõhu all vormidesse. Kontrollklapp RVP 25 takistab plasti tagasivoolu läbi sissepritseahela, mis raiskaks materjali ja aeglustaks tootmist.
Metallitöötlemisseadmed, nagu pressid ja käärid, tekitavad hüdrosilindrite kaudu tohutuid jõude. Need süsteemid vajavad usaldusväärseid tagasilöögiklappe, et vältida kontrollimatut liikumist, kui operaator vabastab juhtseadised. Kontrollklapp RVP 25 talub metallitöötlemisrakendustes tüüpilisi kõrgeid rõhku ja voolukiirusi. Selle madal rõhulang tähendab, et süsteem jääb tõhusaks ka kiirete tsüklite ajal.
Põllumajandusseadmed, sealhulgas traktorid ja harvesterid, sisaldavad tööseadmete ja roolimise hüdrosüsteeme. Kontrollklapp RVP 25 kaitseb hüdropumpasid vastupidise pöörlemise kahjustuste eest, mis võivad tekkida traktori mootori väljalülitamisel. Samuti aitab klapp säilitada rõhku tõsteahelates, vältides seadmete aeglaselt alla triivimist, kui need on kallakutele pargitud.
Automatiseeritud tootmisliinid kasutavad hüdraulilist jõudu sageli korduvate toimingute jaoks, nagu tembeldamine, pressimine ja materjali käsitsemine. Kontrollklapp RVP 25 sobib kollektoriplokkidesse, mis juhivad mitut silindrit kesksest asukohast. See organiseeritud lähenemisviis vähendab torustike arvu, säästab ruumi ja lihtsustab tõrkeotsingut. Vooluhulk kuni 550 liitrit minutis muudab RVP 25 sobivaks isegi kiirete tootmisseadmete jaoks.
Üks konkreetne näide hõlmab robot-koostesüsteemi, kus kontrollventiil RVP 25 töötab kõrvuti rõhualandusventiilidega kompaktses kollektoris. Robotkäsi liigub kiiresti ja täpselt, nõudes voolukiirust umbes 600 liitrit minutis. Kontrollklapi RVP 25 paigaldamisega saavutasid insenerid 15 protsenti parema süsteemi efektiivsuse võrreldes nende eelmise seadistusega. Madal rõhulangus tähendas, et pump kasutas vähem energiat, vähendades sellega töökulusid.
Tehaste statsionaarsetes hüdraulilistes jõuallikates on sageli pumba väljalaskeavade juures kontrollventiil RVP 25. See hoiab ära süsteemi rõhu tagasivoolu läbi pumba, kui see peatub, mis võib kahjustada. Klapp võimaldab ka sujuvamat käivitumist, sest pump ei pea kohe süsteemirõhust üle saama. See rakendus on lihtne, kuid töökindluse seisukohalt kriitiline.
Kontrollklapi RVP 25 hooldus ja tõrkeotsing
Regulaarne hooldus tagab, et kontrollklapp RVP 25 töötab korralikult aastaid. Hea uudis on see, et need ventiilid vajavad minimaalset tähelepanu, kui need on õigesti paigaldatud ja töötavad nende konstruktsiooni piires.
Alustage visuaalse kontrolliga iga kuue kuni kaheteistkümne kuu järel, olenevalt sellest, kui kõvasti teie süsteem töötab. Otsige, kas klapi korpuse või kinnituspinna ümber ei leki õli. Mõned tilgad võivad viidata kulunud O-rõngale, mis vajab väljavahetamist. Tugev leke võib tähendada, et kinnituspoldid on lahti tulnud või kollektori pind on kahjustatud. Kontrollige, kas kõik kinnituspoldid jäävad kindlaksmääratud 70 njuutonmeetrise pöördemomendiga kinni.
Avanemisrõhu testimine näitab, kas sisemine vedru töötab ikka korralikult. Teil on vaja reguleeritava rõhu ja vooluregulaatoritega katsestendi. Ühendage kontrollklapp RVP 25 katsestendiga ja suurendage järk-järgult rõhku ettepoole. Pange tähele rõhku, mille juures vool algab. Võrrelge seda klapi spetsifikatsiooniga. Kui avanemisrõhk on oluliselt suurenenud, võib ventiil olla saastunud, mis hoiab kolvi pesast eemal. Kui avanemisrõhk on langenud, võib vedru väsimuse või korrosiooni tõttu nõrgeneda.
Sisemine puhastamine muutub vajalikuks, kui märkate, et kontrollklapp RVP 25 kleepub või reageerib aeglaselt. Eemaldage ventiil kollektorist ja võtke see ettevaatlikult lahti. Mõned ventiilid vajavad sisemiste osade kahjustamise vältimiseks spetsiaalseid tööriistu. Puhastage kõiki komponente lahustiga, mis sobib teie hüdraulikavedelikuga. Mineraalpiiritus sobib hästi mineraalõlisüsteemide jaoks. Kontrollige koonusepesa ja kolvi kulumise või kriimustuste suhtes. Isegi väikesed vead võivad põhjustada lekkeid. Kontrollige vedru korrosiooni või püsiva deformatsiooni suhtes.
Vahetage O-rõngad iga suurema hoolduse ajal. Need kummitihendid kaotavad aja jooksul paindlikkuse, eriti kui need puutuvad kokku äärmuslike temperatuuride või kokkusobimatute vedelikega. Kasutage originaalseid O-rõngaid, mis sobivad originaalmaterjaliga. FPM O-rõngad maksavad rohkem kui NBR, kuid kestavad kauem kuumades tingimustes. Kandke kokkupaneku ajal uutele O-rõngastele õhuke kiht hüdrovedelikku.
Kontrollklapi RVP 25 sees olev klapikassett on enamikul mudelitel vahetatav. Kui märkate märkimisväärset kulumist või kahjustusi, on uue kasseti tellimine sageli säästlikum kui üksikute komponentide parandamine. Veenduge, et varuosad pärinevad algsest tootjast või kontrollitud ühilduvast allikast. Üldised osad ei pruugi vastata samadele tolerantsinõuetele.
Säilitage tagasilöögiklapi RVP 25 varuosasid puhtas ja kuivas kohas. Saastumise vältimiseks sulgege pordid plastkorkidega. Äärmuslikel temperatuuridel hoidmine võib O-rõngaid kahjustada, seega hoidke varuosi võimalusel kontrollitavas kliimaga piirkonnas. Kontrollige hoiustatud ventiile igal aastal ja vahetage välja kõik O-rõngad, millel on riknemise märke.
Olulised tööalased kaalutlused
Kontrollklapi RVP 25 toimivust teie konkreetses süsteemis mõjutavad mitmed tegurid. Nende kaalutluste mõistmine aitab teil probleeme vältida.
Tsüklisagedus on olulisem, kui enamik inimesi mõistab. Kontrollklapp RVP 25 saab aeg-ajalt jalgrattasõiduga väga hästi hakkama, kuid see pole mõeldud kiireks ja pidevaks tööks. Tootjad määravad standardversioonide jaoks tavaliselt maksimaalseks tsükli kestuseks 10 000 toimingut. Kui teie pealekandmine toimub sagedamini, kuluvad vedru ja tihenduspinnad kiiremini. Selle asemel kaaluge suure tsükliga rakenduste jaoks pilootjuhitavat tagasilöögiklappi.
Vedeliku viskoossus muudab rõhulangust kontrollklapi RVP 25 kaudu. Tehnilistes andmetes eeldatakse, et mineraalõli viskoossus on ligikaudu 335 SUS, mis on tüüpiline tööstuslikule hüdraulikale. Paksemad vedelikud tekitavad suurema rõhulanguse, mis vähendab süsteemi efektiivsust ja tekitab rohkem soojust. Lahjemad vedelikud ei pruugi sisemisi osi piisavalt määrida, põhjustades kiiremat kulumist. Parimate tulemuste saavutamiseks järgige kindlaksmääratud viskoossuse vahemikku 2,8 kuni 500 ruutmillimeetrit sekundis.
Saastumine on kõigi hüdroventiilide, sealhulgas kontrollventiili RVP 25, peamine vaenlane. Ventiili sees olevad kitsad vahed ei talu mustust ega metalliosakesi. Filtreerige hüdraulikavedelik alati vähemalt 20 mikronini ja eelistatavalt 10 mikronini või peenemini. Paigaldage filter kontrollventiilist RVP 25 ülesvoolu, et koguda saaste enne, kui see ventiilini jõuab. Vahetage filtreid regulaarselt vastavalt tootja ajakavale.
Äärmuslikud temperatuurid mõjutavad nii jõudlust kui ka eluiga. Kuigi kontrollklapp RVP 25 töötab negatiivselt 20 kuni pluss 100 kraadi Celsiuse järgi, on parem jääda selle vahemiku keskele. Väga külm temperatuur muudab tihendid jäigaks ja võib suurendada avanemisrõhku. Väga kuum temperatuur pehmendab tihendeid ja kiirendab kulumist. Kui teie süsteem on pidevalt kuum, kaaluge FPM-i O-rõngaste uuendamist või soojusvaheti lisamist hüdroahelasse.
Paigaldussuund ei mõjuta tagasilöögiklappi RVP 25 mehaaniliselt, kuid see võib hooldusele juurdepääsul olla oluline. Paigaldage ventiil kohta, kus saate edaspidiseks hoolduseks kinnituspoltideni jõuda. Võimaluse korral suunake see nii, et kõik kinni jäänud õhumullid saaksid loomulikult välja pääseda. Kuigi klapp töötab igas asendis, muudab selle horisontaalsete portidega paigaldamine esmase käivitamise ajal õhu eemaldamise lihtsamaks.
Süsteemi rõhu tõusud võivad kahjustada kõiki hüdraulikakomponente, sealhulgas tagasilöögiklappe. Veenduge, et teie süsteemil on piisavad rõhualandusventiilid, mis sobivad teie pumba voolukiirusega. Kontrollventiil RVP 25 on hinnatud 350-baarisele pidevale rõhule, kuid korduvad naastud sellest väärtusest kõrgemad lühendavad selle kasutusiga. Kui teie süsteemis esineb sagedasi rõhutõususid, kaaluge rõhuamortisaatorite või akude paigaldamist.
Teie süsteemi jaoks õige tagasilöögiklapi RVP 25 valimine
Õige klapi spetsifikatsiooni valimiseks tuleb klapi võimalused sobitada teie süsteeminõuetega. Alustuseks tehke kindlaks oma süsteemi maksimaalne töörõhk. Lisage rõhutõusude arvestamiseks vähemalt 20-protsendiline ohutusvaru. Kui teie süsteem töötab tavaliselt 280 baari juures, tagab kontrollventiili RVP 25 350 baari väärtus piisava varu. Kõrgema rõhu jaoks vajate teistsugust klapiseeriat.
Järgmisena tuleb voolukiiruse arvutamine. Määrake maksimaalne vooluhulk läbi vooluringi, kuhu tagasilöögiklapp RVP 25 paigaldate. Võrrelge seda klapi vooluhulgaga, tavaliselt 150–550 liitrit minutis, olenevalt tootjast. Ärge unustage kontrollida rõhulanguse kõveraid. Suuremad voolukiirused põhjustavad suuremaid rõhulangusi, mis raiskavad energiat ja tekitavad soojust. Kui teie nõutav vooluhulk tekitab rohkem kui 10 baari rõhulangust, kaaluge suuremat klapi suurust või kahte paralleelset ventiili.
Avamisrõhu valik sõltub teie konkreetsest rakendusest. Enamiku kasutuste puhul töötab hästi standardne 0,5-baarine avanemisrõhk. See madal seadistus minimeerib takistuse normaalse töö ajal. Teatud olukordades võite siiski vajada suuremat avamisrõhku. Kui proovite hoida koormat vertikaalselt, tagab suurem avanemisrõhk parema turvalisuse triivimise vastu. Kui teil on vaja vältida tagasivoolu, isegi väikest vasturõhku, valige 4,5-baarine avanemisrõhk. Pidage meeles, et suurem avanemisrõhk suurendab ka edasist rõhulangust.
Pordi konfiguratsioon peab vastama teie kollektorile või torustikule. Kontrollklapil RVP 25 on erinevad pordivõimalused, sealhulgas NPT keermed, SAE O-rõnga pordid ja BSPP keermed. Kollektori paigaldamisel veenduge, et pordide vahekaugus ja kinnitusava muster vastaksid teie kollektori konstruktsioonile. Enamik tootjaid pakuvad CAD-mudeleid, mida saate oma disainitarkvarasse importida, et kinnitada sobivust. Enne ostu lõpuleviimist laadige need mudelid alla.
Materjalide ühilduvus on ventiili pika eluea jaoks ülioluline. Standardne tagasilöögiklapp RVP 25 töötab mineraalipõhiste hüdroõlide ja fosfaatestri vedelikega. Kui kasutate vee-glükooli segusid, sünteetilisi vedelikke või biolagunevaid õlisid, kontrollige kokkusobivust nii klapi korpuse kui ka tihenditega. Mõned tootjad pakuvad ebatavaliste vedelike jaoks spetsiaalseid tihendusmaterjale. Kahtluse korral võtke juhiste saamiseks ühendust tootja tehnilise toega.
Eelarvekaalutlused mõjutavad teie brändi valikut. Kui teie peamine mure on kulud ja teie rakendus pole kriitiline, pakuvad kontrollventiili RVP 25 Huade või Hengli versioonid märkimisväärset kokkuhoidu. Nõudlike rakenduste jaoks, kus töökindlus on ülitähtis, õigustavad HYDAC- või Zentgraf-ventiilid oma kõrgemat kulusid parema järjepidevuse ja toe kaudu. Võtke arvesse omamise kogumaksumust, sealhulgas võimalikke seisakuid ventiili rikke korral, mitte ainult esialgset ostuhinda.
Projekti planeerimisel on oluline teostusaeg ja saadavus. HYDAC-ventiilid on Põhja-Ameerikas ja Euroopas hõlpsasti saadaval, sageli tarnitakse mõne päevaga. Hiina tootjad võivad tarnimiseks kuluda mitu nädalat, eriti kui vajate kohandamist. Planeerige oma tellimus vastavalt, et vältida projekti viivitusi.
Kuidas võrrelda tagasilöögiklappi RVP 25 muude valikutega
Alternatiivide mõistmine aitab teil kinnitada, et kontrollklapp RVP 25 on teie rakenduse jaoks õige valik. Mitmed teised ventiilitüübid pakuvad ühesuunalist voolu juhtimist, millest igaüks on erineva tugevusega.
Standardsed sisseehitatud tagasilöögiklapid, nagu RV-seeria, kasutavad sama põhiprintsiipi nagu RVP 25, kuid ühendatakse keermestatud portidega, mitte kollektoriga. RV-seeria sobib hästi lihtsate torusüsteemide jaoks, kuid kontrollventiil RVP 25 säästab kollektorikonstruktsioonides märkimisväärselt ruumi. Saate pakkida mitu RVP 25 ventiili kompaktplokki, selle asemel et juhtida torusid üksikutesse RV-klappidesse. See vähendab lekkekohti ja muudab süsteemi organiseeritumaks. Kui aga paigaldate olemasolevat torusüsteemi, võib RV-klappe olla lihtsam paigaldada kui kollektori paigaldamiseks ümber kujundada.
Pilootjuhitavad tagasilöögiklapid pakuvad täiendavat juhtimisporti, mis võimaldab avada ventiili isegi vastupidise rõhu vastu. See funktsioon on kasulik, kui teil on vaja tagasilöögiklapiga lukustatud silindrit tagasi tõmmata. Kontrollklapil RVP 25 ei ole seda pilootfunktsiooni, mistõttu on see lihtsam ja odavam. Kui teil on kindlasti vaja pilootfunktsiooni, soovite teist tüüpi ventiili. Kuid lihtsa ühesuunalise voolu juhtimise jaoks on lihtsam kontrollventiil RVP 25 töökindlam, kuna sellel on vähem osi, mis ebaõnnestuvad.
Tootjate nagu Zentgraf kuul-tüüpi tagasilöögiklapid reageerivad väga kiiresti, kuna kuulil on väiksem mass kui koonuskolvil. See kiire reaktsioon toimib hästi kiirete rõhumuutustega süsteemides. Kuid sellised koonused, nagu need, mida kasutatakse HYDAC kontrollklapi RVP 25 seadmetes, tihendavad tavaliselt paremini, kuna koonus tagab istmega rohkem kontakti. Koonuskonstruktsioon talub ka kõrget rõhku usaldusväärsemalt miljonite tsüklite jooksul. Teie valik kuuli ja koonuse vahel sõltub sellest, kas vajate kiiremat reageerimist või paremat tihendamist.
Proportsionaalsed ventiilid tagavad muutuva vooluhulga reguleerimise lihtsa sisse-välja lülitamise asemel. Need erinevad täielikult tagasilöögiklappidest ja täidavad teist eesmärki. Ärge ajage neid kahte segamini. Proportsionaalsed ventiilid maksavad palju rohkem ja nõuavad elektroonilist juhtimist. Kontrollklapp RVP 25 on passiivne seade, mis töötab automaatselt rõhuerinevuse alusel. See lihtsus muudab selle äärmiselt töökindlaks ja sobivaks põhiliste voolu juhtimise ülesannete jaoks.
Vedruga kaitseklapid näevad välja sarnased tagasilöögiklappidega, kuid täidavad teistsugust funktsiooni. Surveventiilid kaitsevad süsteeme ülerõhu eest, avades, kui rõhk ületab seatud piiri. Kontrollklapp RVP 25 töötab voolu suuna, mitte rõhu taseme alusel. Paljud süsteemid kasutavad mõlemat tüüpi ventiile koos. Kontrollklapp RVP 25 takistab tagasivoolu, samal ajal kui kaitseventiilid käsitlevad rõhu hüppeid.
Tulevikusuundumused ja tehnoloogia integratsioon
Hüdraulikatehnoloogia areneb jätkuvalt ja kontrollklapp RVP 25 kohaneb koos tööstusega. Mõned tootjad pakuvad nüüd sisseehitatud anduritega tagasilöögiklappe, mis jälgivad voolu, rõhku ja temperatuuri. Need nutikad klapid ühenduvad tööstuslike asjade Interneti võrkudega, võimaldades süsteemi reaalajas jälgida. Kuigi andurite integreerimine pole RVP 25 puhul veel tavaline, näitab see, kuhu tehnoloogia liigub. Prognoositav hooldus on võimalik, kui saate jälgida klapi jõudlust eemalt.
Materjaliteaduse täiustused muudavad hüdrauliliste komponentide kestvuse karmides keskkondades pikemaks. Uued tihendimaterjalid taluvad kõrgemaid temperatuure ja agressiivseid vedelikke paremini kui traditsiooniline kumm. Klapikorpuste pinnatöötlus tagab parema korrosioonikindluse ilma palju kulusid lisamata. Nende tehnoloogiate arenedes võime eeldada, et Check Valve RVP 25 üksused saavad hakkama üha nõudlikumate rakendustega.
Miniaturiseerimine on teine suundumus, mis mõjutab hüdroventiile. Kuna mobiilsed seadmed muutuvad kompaktsemaks, tekib surve hüdraulikakomponentide kokkutõmbamiseks, säilitades samal ajal jõudluse. Kontrollklapi RVP 25 kollektorile paigaldatud konstruktsioon vastab juba sellele vajadusele paremini kui traditsioonilised siseventiilid. Tulevased versioonid võivad täiustatud tootmistehnikate (nt lisatootmise) abil pakkida väiksematesse pakenditesse veelgi rohkem funktsioone.
Viimased mõtted tagasilöögiklapi RVP 25 kohta
Kontrollklapp RVP 25 kujutab endast küpset ja usaldusväärset lahendust ühesuunalise voolu juhtimiseks keskmise rõhuga hüdrosüsteemides. Selle sirgjooneline disain tagab ühtlase jõudluse paljudes rakendustes, alates ehitusseadmetest kuni automatiseeritud tootmiseni. Klapi võime taluda kuni 350 baari rõhku ja 550 liitrit minutis voolu muudab selle sobivaks nõudlikuks tööstuslikuks kasutamiseks.
Tootjate vahel valimine taandub kulude ja kvaliteedinõuete tasakaalustamisele. HYDAC pakub esmaklassilist jõudlust ja kõige laiemat kättesaadavust. Zentgraf pakub Euroopa tehnikat koos hea kohandamisega. Huade ja Hengli pakuvad funktsionaalset jõudlust soodsate hindadega. Kõik need valikud annavad teile paindlikkuse sobitada klapivalikut projekti nõuetega.
Õige paigaldus ja hooldus tagavad pika kasutusea. Paigaldage tagasilöögiklapp RVP 25 tasasele ja puhtale kollektori pinnale õigesti keeratud poltidega. Hoidke hüdraulikavedelik puhtana ja ettenähtud temperatuurivahemikus. Kontrollige perioodiliselt avanemisrõhku ja vahetage O-rõngad suuremate hooldusintervallide ajal.
Üksikasjalike spetsifikatsioonide ja CAD-mudelite vaatamiseks külastage tootja veebisaite, nagu HYDACi ametlik sait, või inseneriplatvorme, nagu DirectIndustry. Kui olete valmis ostma, pakuvad sellised tarnijad nagu ValinOnline, Motion Industries ja Made-in-China erinevaid hinnavalikuid. Olenemata sellest, kas projekteerite uut süsteemi või asendate kulunud ventiili, tagab kontrollventiil RVP 25 tõestatud jõudluse, millele võite loota.
