Kui töötate hüdrosüsteemidega, olete ilmselt kuulnud Rexroth 4WE 6 J suunajuhtventiilist. See ventiil on tööstushüdraulika üks töökindlamaid komponente ja selle toimimise mõistmine võib aidata teil teha oma seadmete osas paremaid otsuseid.
4WE 6 J on valmistatud kvaliteetsete hüdraulikaosade poolest tuntud ettevõtte Bosch Rexroth poolt. See konkreetne klapp juhib vedeliku voolu suunda hüdrosüsteemides. Mõelge sellele nagu hüdraulikaõli liiklusreguleerijale, mis suunab selle sinna, kuhu see peab jõudma, et masinad korralikult töötaksid.
Mis teeb 4WE 6 J eriliseks?
Rexrothi suunajuhtventiil 4WE 6 J paistab silma oma disaini poolest. See on solenoidiga töötav klapp, mis tähendab, et see kasutab positsioonide vahetamiseks elektromagneteid. Kui saadate ventiilile elektrilise signaali, liigutab see sisemisi osi, mis muudavad õli voolamise kohta.
Sellel ventiilil on 4/3 konfiguratsioon. "4" tähendab, et sellel on neli hüdraulikaliinide ühendamise porti. "3" tähendab, et sellel on kolm positsiooni, kuhu saab liikuda. Keskasendis on kõik pordid suletud. See on ohutuse tagamiseks oluline, sest kui klapile ei öelda, mida teha, blokeerib see kogu voolu ja hoiab kõik paigal.
Klapp kasutab vedrusid, et naasta automaatselt sellesse keskasendisse. Kui lülitate elektrisignaali välja, suruvad vedrud sisemise pooli tagasi keskele. See vedrukeskne disain on töökindel ja seda on paljude aastate jooksul katsetatud tuhandetes masinates.
Kuidas "J" pool töötab
Nimes olev täht "J" räägib teile klapi sees oleva pooli tüübist. Erinevad tähed tähendavad erinevaid voolumustreid ja J-poolil on konkreetne eesmärk. Keskasendis on kõik neli porti blokeeritud. Midagi ei voola sisse ega välja. Seda nimetatakse suletud keskuse konfiguratsiooniks.
Kui lülitate ühe solenoidi sisse, nihkub klapp, et ühendada rõhk ühe tööpordiga, blokeerides samal ajal teised. Lülituge teisele solenoidile ja ühendused pöörduvad ümber. See annab teile täpse kontrolli selle üle, millises suunas teie hüdrosilinder või mootor liigub.
Rexrothi suunajuhtventiili 4WE 6 J suletud keskkonstruktsioon muudab selle ideaalseks masinatele, mis peavad seisma jäädes asendit hoidma. Sellest funktsioonist saavad kasu tööpingid, survevalumasinad ja pressid. Kui klapp on neutraalasendis, jääb teie täiturmehhanism täpselt sinna, kus see on, ilma triivimata.
Tehnilised andmed, mida peaksite teadma
4WE 6 J kasutab standardset NG6 kinnitusmustrit, mida nimetatakse ka CETOP 03-ks. See standardimine tähendab, et saate selle vajaduse korral asendada teiste NG6 klappidega. Paigaldusavad on paigutatud täpselt, nelja M5 keermega kindla mustriga, mis vastab tööstusstandarditele.
See klapp suudab taluda kuni 350 baari rõhku peamistes pordides. Alalisvoolu solenoidide kasutamisel on maksimaalne voolukiirus 80 liitrit minutis. Klapp töötab hüdroõliga, mille viskoossus on vahemikus 10 kuni 500 mm²/s ja mis võib töötada temperatuuridel -20°C kuni +80°C.
Hüdraulikasüsteemides on oluline reageerimisaeg. 4WE 6 J vahetab asendit sisselülitamisel umbes 20–70 millisekundi jooksul ja väljalülitamisel 10–60 millisekundi jooksul. See kiire reageerimine aitab masinatel sujuvalt ja viivitusteta töötada.
Solenoidid on erineva pingega. Levinud valikud hõlmavad 24 V alalisvoolu, mis on tööstuslikes seadetes kõige populaarsem. Võite hankida ka 12 V DC, 110 V AC või 230 V AC versiooni. Alalisvoolu versioonid tarbivad umbes 30 vatti võimsust ja võivad töötada pidevalt ilma ülekuumenemiseta.
Kus neid klappe kasutatakse
Tootmisettevõtted kasutavad paljudes rakendustes Rexrothi jaoks mõeldud suunajuhtventiili 4WE 6 J. Masinatöökodades juhivad need klapid lõikeriistade ja toorikuhoidjate liikumist. Suletud keskosa funktsioon hoiab ära soovimatu liikumise, kui masin on tühikäigul, mis parandab ohutust ja täpsust.
Survevalumasinad toetuvad nendele ventiilidele, et juhtida vormi avamist ja sulgemist. Kiire lülituskiirus aitab säilitada tootmiskiirust ja usaldusväärne tsentreerimine tagab osade ühtlase kvaliteedi. Mõned vormimismasinad töötavad tuhandeid kordi päevas ja 4WE 6 J saab hakkama kuni 15 000 tsükliga tunnis.
Pressmasinad kasutavad neid klappe silindri liikumise juhtimiseks. Võime hoida survet tsentreeritud kujul on oluline vormimistoimingute jaoks, kus töödeldavat detaili tuleb töötlemise ajal kindlalt hoida. Klapi kõrge rõhk 350 baari tagab palju võimsust nõudlike rakenduste jaoks.
Automatiseeritud tootmisliinidel on sageli mitu 4WE 6 J ventiili, mis töötavad koos. Iga klapp juhib erinevat silindrit või mootorit ja need kõik koordineerivad toodete liigutamist läbi erinevate jaamade. Standardne kinnitus muudab paigaldamise ja hoolduse kogu süsteemi ulatuses lihtsamaks.
Mudelinumbri lugemine
Rexroth kasutab oma ventiilide jaoks üksikasjalikku kodeerimissüsteemi. Tüüpiline täismudeli number võib olla 4WE 6 J6X/EG24N9K4. Iga selle koodi osa ütleb teile midagi konkreetset klapi kohta.
Alguses olev "4WE" ütleb teile, et see on neljasuunaline solenoidjuhtimisega suundventiil. "6" tähendab, et selle suurus on NG6. "J" on pooli tüüp, millest me varem rääkisime. "6X" viitab komponentide seeriale, mis on seotud jõudlusnäitajatega.
Pärast kaldkriipsu näitab "E", et sellel on hüdraulikaõlis paiknevad märgtihvtidega solenoidid. "G24" tähendab, et see kasutab 24 V alalisvoolu. "N" räägib teile tihendimaterjalidest, kusjuures N on standardsed NBR-kummist tihendid. Jaotis "9K4" sisaldab lisavalikuid, nagu käsitsi tühistamise funktsioonid ja konnektoritüübid.
Selle kodeeringu mõistmine aitab asendusventiilide tellimisel või erinevate mudelite võrdlemisel. Rexrothi suunajuhtventiilil 4WE 6 J võib olla palju variatsioone, mis põhinevad teie konkreetsetel vajadustel, ja mudelinumber kajastab kõiki neid üksikasju.
Levinud probleemid ja lahendused
Nagu iga mehaaniline komponent, võivad need ventiilid aja jooksul probleeme tekitada. Kõige tavalisem probleem on kinnijäämine, kus pool ei liigu sujuvalt klapi korpuse sees. Tavaliselt juhtub see hüdraulikaõli saastumise tõttu.
4WE 6 J sisemine kliirens on väga väike, 3–13 mikromeetrit. See on väiksem kui inimese juuksekarv. Kui mustuseosakesed satuvad õli sisse, võivad need kitsastesse kohtadesse kinni jääda ja takistada pooli liikumist. Seda nimetatakse mudalukuks ja see võib ventiili kahjustada, kui seda ei käsitleta.
Hüdraulikaõli puhtana hoidmine hoiab ära enamiku probleemidest. Kasutage filtreid, mis vastavad ISO 4406 puhtusstandarditele 20/18/15 või paremad. Vahetage regulaarselt filtreid ja jälgige saastemärke, nagu hägune õli või süsteemi ebatavaline heli.
Mähise läbipõlemine on veel üks probleem, mis võib tekkida. Kui pool jääb kinni ega saa liikuda, tõmbab solenoid seda surudes rohkem voolu. See lisavool tekitab soojust, mis võib mähiseid kahjustada. Klapi vahelduvvoolu versioonid on sellele probleemile vastuvõtlikumad kui alalisvoolu versioonid.
Elektrivarustuse kontrollimine aitab vältida mähise probleeme. Veenduge, et teie pinge jääks nimipingest 10% piiresse. Ühendused peavad olema puhtad ja tihedad ning niiskuse eest korralikult tihendatud. Klapp kasutab olenevalt versioonist IP65 või IP67 kategooria pistikuid, seega hooldage neid tihendeid korralikult.
Sisemine leke suureneb ventiilide vananedes. See on normaalne kulumine, kuid liigne leke mõjutab süsteemi jõudlust. Kui märkate täiturmehhanismi aeglasemat kiirust või vähenenud hoidmisjõudu, võib põhjuseks olla sisemine leke. Ventiili rõhulanguse testimine võib aidata seda probleemi diagnoosida.
Hooldusnõuanded
Regulaarne hooldus hoiab teie suunajuhtventiili 4WE 6 J for Rexroth usaldusväärselt töökorras. Klapp ise ei vaja erilist tähelepanu, küll aga seda ümbritsev hüdrosüsteem. Mõne lihtsa praktika järgimine pikendab oluliselt ventiili eluiga.
Õli kvaliteet on kõige olulisem. Järgige põhimõtet "puhas, jahe ja kuiv". Puhas õli hoiab ära saastumise. Jahe õli vähendab kulumist ja pikendab komponentide eluiga. Kuiv õli hoiab ära korrosiooni ja säilitab õige viskoossuse. Kontrollige oma õli perioodiliselt ja vahetage seda vastavalt tootja soovitustele.
Temperatuuri kontroll aitab ka. Klapp võib töötada kuni 80 °C, kuid jahuti töötamine on pikaealisuse jaoks parem. Kui teie süsteem on kuum, kaaluge soojusvaheti lisamist. Solenoidmähised võivad oma pinnal ulatuda 150°C-ni, kuid jahedam töö vähendab elektrilist pinget.
Paljud 4WE 6 J ventiilid sisaldavad käsitsi tühistamise võimalusi. Need võimaldavad teil klappi käsitsi liigutada, kui masin on välja lülitatud või tõrkeotsingu ajal. Kui kasutate käsitsi ületamist, hoidke süsteemi rõhku alla 50 baari, et vältida liigset jõudu. Ärge kunagi vajutage mõlemat käsitsi alistamist korraga.
Paigaldusasend ei piira ventiili palju. Saate selle paigaldada mis tahes asendis, kuigi horisontaalne paigaldus sobib sageli soojuse hajutamiseks kõige paremini. Veenduge, et solenoidide ümber oleks jahutusõhu ringlemiseks piisavalt ruumi.
Alternatiivid ja ühilduvus

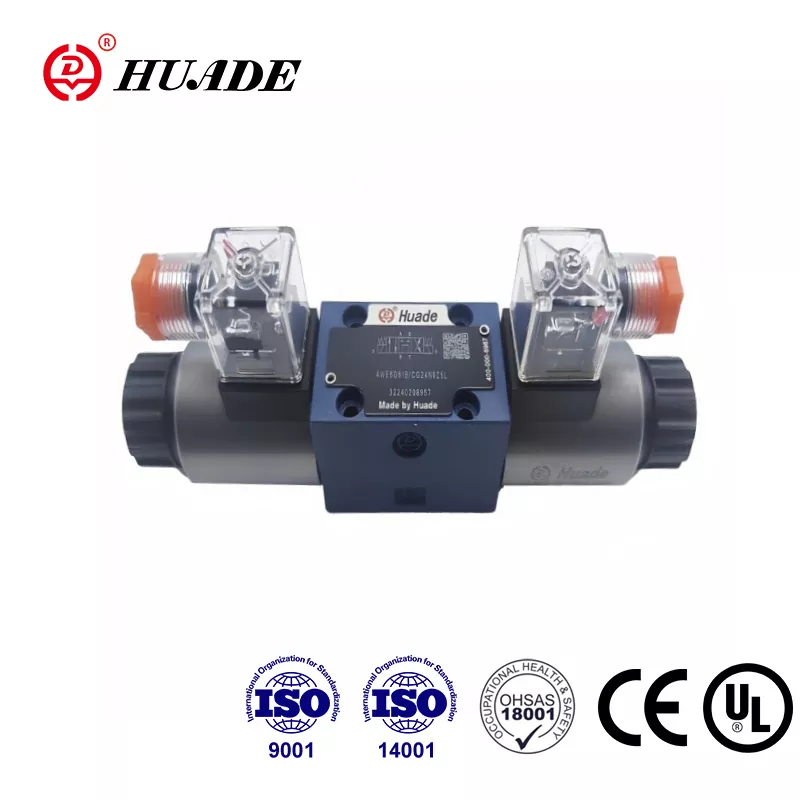

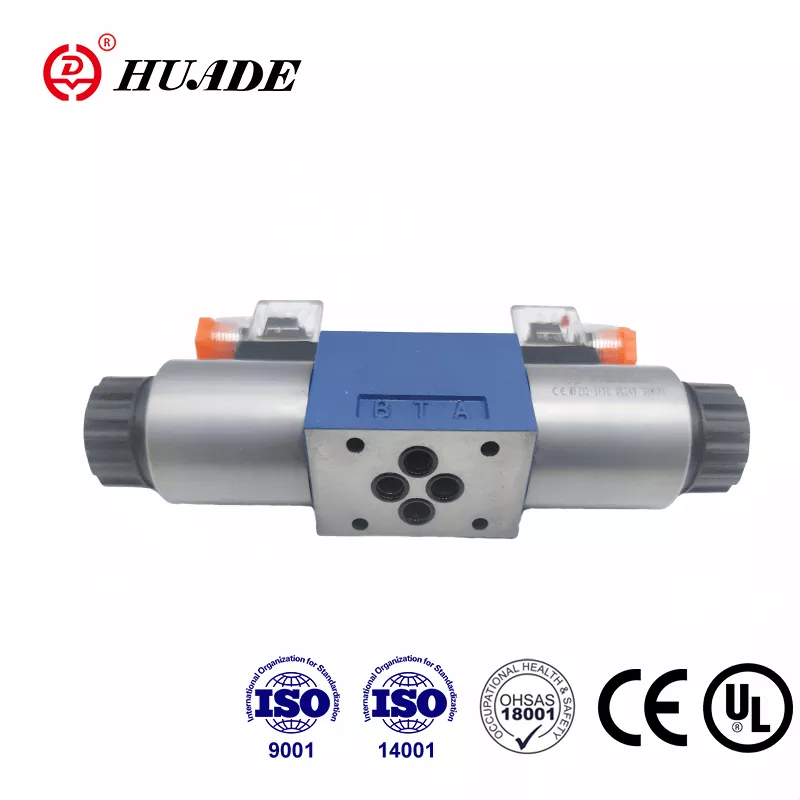

Kui Rexroth toodab kvaliteetseid ventiile, pakuvad teised tootjad ühilduvaid alternatiive. Oma valikute mõistmine aitab hankida ja kulusid hallata. Kõik NG6 kinnitusmustriga ventiilid sobivad füüsiliselt 4WE 6 J kinnituskohale.
Yuken toodab mudelit DSG-01-3C3, mis pakub samasugust funktsionaalsust suletud keskmise pooliga. Parker pakub võrreldavate voolukiirustega D1VW seeriat. Eaton Vickersil on mudel DG4V-3-6C. Need alternatiivid maksavad tavaliselt 20–30% vähem kui Rexrothi originaalosad.
Alternatiivide kaalumisel sobitage hoolikalt rõhuväärtused, vooluvõimsus ja elektrilised andmed. Kõik NG6 klapid ei ole võrdsed. Mõnel võib olla erinev reageerimisaeg või lülitusomadused, mis mõjutavad teie rakendust.
Rexrothi suunajuhtventiil 4WE 6 J on tõestatud, kuna riketevaheline aeg on mõõdetud aastates. Mõned alternatiivsed kaubamärgid ei pruugi sellele usaldusväärsusele vastata. Kriitiliste rakenduste puhul on Rexrothi ehtsate osade lisakulud sageli mõistlikud.
Ümberehitusteenused pakuvad teist võimalust. Mitmed ettevõtted on spetsialiseerunud hüdroventiilide renoveerimisele. Nad võtavad lahti, puhastavad, vahetavad välja kulunud osad ja katsetavad klapi seisukorda nagu uus. Ümberehitatud ventiilid maksavad vähem kui uued ja sobivad hästi ka vähem nõudlike rakenduste jaoks.
Kust osta
4WE 6 J tarnija leidmine ei tohiks olla keeruline. Bosch Rexrothil on ametlik veebipood aadressil [store.boschrexroth.com] (http://store.boschrexroth.com/), kust saate otse tellida. See tagab originaalosad ja korraliku garantii.
Tööstuslikud turustajad varustavad neid ventiile piirkondlikult. Sellised ettevõtted nagu Motion Industries, Applied Industrial Technologies ja teised hüdraulikaspetsialistid kannavad Rexrothi tooteid. Koostöö kohaliku edasimüüjaga pakub teile tehnilist tuge ja kiireloomuliste vajaduste korral kiirema kohaletoimetamise.
Veebiturgudel, nagu eBay, on nii uusi kui ka kasutatud ventiile. Uute seadmete hinnad jäävad tavaliselt vahemikku 300–500 dollarit, sõltuvalt konkreetsest mudelist ja võimalustest. Kasutatud ventiilid müüvad 100–250 dollarit, kuigi garantii katab madalama hinnaga.
Aasia tarnijad platvormidel nagu Shopee või Alibaba pakuvad ühilduvaid versioone madalamate hindadega, mõnikord umbes 150 dollariga. Kvaliteet on nende allikate lõikes erinev, seega uurige müüjat hoolikalt, kui valite selle marsruudi. Kriitiliste rakenduste puhul pidage kinni tuntud tarnijatest.
Tellimisel pange valmis oma täielik mudelinumber. Rexrothi suunajuhtventiil 4WE 6 J on saadaval paljudes konfiguratsioonides ja vale pinge või pistikutüübi valimine tekitab probleeme. Enne ostmist kontrollige veel kord elektrilisi tehnilisi andmeid ja paigaldusdetailid.
Paigaldamise kaalutlused
4WE 6 J õige paigaldamine tagab hea jõudluse ja pika eluea. Alustage puhta paigalduspinnaga. Klapp tihendab seda pinda ja kõik kriimustused või mustus võivad põhjustada lekkeid. Kasutage kinnituskruvide õiget pöördemomenti, et vältida ventiili korpuse moonutamist.
Portide ühendused peavad olema puhtad ja õige suurusega. Klapp kasutab standardseid NG6 pordi suurusi ja teie hüdroliinid peavad sobima. Alamõõduliste liinide kasutamine piirab voolu ja suurendab rõhulangust. Liiga suured jooned raiskavad ruumi, kuid ei kahjusta jõudlust.
Elektritoite ühendamisel järgige oma konkreetse mudeli elektriskeemi. Solenoidid ühendatakse tavaliselt kontrolleri või lülitiga, mis tagab sobiva pinge. Mõnel mudelil on märgutuled, mis näitavad, milline solenoid on pingestatud, mis aitab tõrkeotsingu ajal.
Kaaluge rõhumõõturite lisamist oma süsteemi põhipunktidesse. Rõhu jälgimine klapiportides aitab probleeme diagnoosida ja jõudlust optimeerida. Survelülitid võivad pakkuda turvablokeeringuid, et takistada töötamist väljaspool ohutuid parameetreid.
Töötamine erinevate vedelikega
Enamik hüdrosüsteeme kasutab mineraalõli ja 4WE 6 J töötab nende vedelikega suurepäraselt. Standardsed NBR-tihendid töötavad naftapõhiste õlidega laias temperatuurivahemikus. See hõlmab enamikku tööstuslikke rakendusi.
Mõned süsteemid nõuavad keskkonnasõbralikke vedelikke, nagu HFC (vesiglükool) või HFD (sünteetiline ester). Rexrothi suunajuhtventiil 4WE 6 J võib nende vedelikega töötada, kuid teil on vaja õiget tihendimaterjali. Tellige klapp FKM (Viton) tihenditega, mis on mudelikoodis tähistatud tähega "V" mitte "N".
Veepõhised vedelikud vähendavad kasutusiga võrreldes mineraalõliga. Rexroth hinnangul on HFC vedelike kasutamisel umbes 30% lühem eluiga. Suurenenud kulumine tuleneb erinevatest määrimisomadustest ja võimalikust kavitatsioonist. Kui peate neid vedelikke kasutama, kaaluge kompenseerimiseks komponentide pisut ülemõõtmist.
Töötemperatuuri piirid muutuvad ka erinevate vedelikega. HFC vedelikud piiravad maksimaalset temperatuuri 50°C-ni mineraalõli 80°C asemel. Kui kasutate alternatiivseid hüdraulikavedelikke, planeerige oma jahutussüsteem vastavalt.
Toimivuskõverate mõistmine
Rexroth pakub tehnilistes juhendites toimivusandmeid, mis näitavad, kuidas klapp erinevates tingimustes käitub. Rõhulanguse kõverad näitavad, kui palju rõhku te kaotate, kui surute õli erinevatel voolukiirustel läbi ventiili. J-pooli puhul eeldatakse umbes 2 baari rõhulangust kiirusel 20 liitrit minutis.
See rõhulang tähistab teie süsteemis raisatud energiat. Suuremad voolukiirused põhjustavad suurema rõhulanguse, järgides kõverat suhet. Hüdraulilise ahela projekteerimisel arvestage seda kadu, et tagada täiturmehhanismide piisav rõhk.
Rexrothi suunajuhtventiili 4WE 6 J võimsuse piirarv on 8. See on Rexrothi spetsiifiline mõõdik, mis seob voolu, rõhu ja õli viskoossuse soojuse tekkega. Sellest piirist allapoole jäämine väldib pideva töötamise ajal ülekuumenemist.
Lülitussagedus mõjutab klapi eluiga. Kuigi klapp võib mehaaniliselt töötada kuni 15 000 korda tunnis, töötavad tüüpilised rakendused palju aeglasemalt. Suuremad rattasõidukiirused kiirendavad tihendite ja solenoidkomponentide kulumist. Viige oma töösagedus vastavusse oma tegelike vajadustega, mitte seda maksimeerima.
Dokumentatsioon ja tugi
Bosch Rexroth pakub nende ventiilide jaoks üksikasjalikku tehnilist dokumentatsiooni. Põhikataloogi lehel on näidatud mõõtmed, paigaldusdetailid ja põhilised spetsifikatsioonid. Üksikasjalikumad juhendid selgitavad paigaldusprotseduure, hooldusnõudeid ja tõrkeotsingu samme.
Saate need dokumendid alla laadida Rexrothi veebisaidilt või taotleda neid edasimüüjatelt. Konkreetse mudeli tehnilise juhendi olemasolu aitab paigaldamisel ja hooldusel. Dokumendid sisaldavad hüdrosümboleid, mis näitavad, kuidas ventiili vooluringiskeemidel kujutada.
Rexrothi tehnilise toe meeskond võib aidata rakendusküsimustes. Kui te pole kindel, kas 4WE 6 J vastab teie vajadustele, saavad nad soovitada alternatiive või muudatusi. See tugi on väärtuslik uute süsteemide kavandamisel või olemasolevate seadmete uuendamisel.
Veebipõhised valikutööriistad võimaldavad teil konfigureerida ventiile vastavalt teie vajadustele. Sisestage oma voolukiirus, rõhk, pinge ja muud parameetrid ning tööriist soovitab sobivaid mudeleid. See aitab tagada, et saate täpselt seda, mida vajate, ilma mudelinumbreid käsitsi dekodeerimata.
Viimased mõtted
Rexrothi suunajuhtventiil 4WE 6 J esindab hüdraulilise juhtimise tõestatud tehnoloogiat. Selle solenoidjuhtimisega vedrukeskne disain koos suletud keskkoha positsioneerimisega teenib lugematuid rakendusi kogu maailmas. Selle toimimise mõistmine aitab teil seda tõhusalt kasutada ja korralikult hooldada.
Peamised eelised hõlmavad standardiseeritud NG6 kinnitust, usaldusväärset suletud keskuse funktsiooni ning osade ja toe laialdast kättesaadavust. Klapp talub kõrgeid rõhku ja tagab täpse juhtimise jaoks reageeriva lülituse. Mitmed pingevalikud ja konfiguratsioonid kohanduvad erinevate masinanõuetega.
Nõuetekohane paigaldus ja hooldus hoiavad need ventiilid töökorras aastaid. Puhas hüdraulikaõli on klapi pikaealisuse kõige olulisem tegur. Regulaarsed filtrivahetused ja töötemperatuurile tähelepanu pööramine hoiavad ära enamiku probleemidest enne nende käivitamist.
Olenemata sellest, kas vahetate rikkis ventiili, kavandate uut masinat või proovite lihtsalt oma olemasolevaid seadmeid mõista, väärib 4WE 6 J tähelepanu. Selle aastakümnete pikkune tõestatud jõudlus nõudlikes tööstuslikes rakendustes räägib selle kvaliteedist ja töökindlusest. Nõuetekohase hoolduse korral teenib see klapp teie hüdrosüsteemi hästi palju aastaid.
