Hüdraulikasüsteemidega töötamisel on voolu suuna juhtimine ohutuse ja tõhususe tagamiseks hädavajalik. Bosch Rexroth M-SR kassettventiil toimib usaldusväärse tagasilöögiklapina, mis võimaldab vedelikul ühes suunas voolata, blokeerides samal ajal täielikult tagasivoolu. Tänu oma kompaktsele disainile ja lekkevabale jõudlusele on sellest komponendist saanud standardne valik tööstuslikes hüdraulikarakendustes.
Mis on M-SR kassetiklapp
M-SR padrunventiil on sissekeeratav hüdrauliline tagasilöögiklapp, mida toodab Bosch Rexroth, üks juhtivaid hüdraulikatehnoloogia ettevõtteid. See padrunventiil M-SR kuulub 1X-seeriasse ja kasutab vedeliku voolu reguleerimiseks padrunikonstruktsiooni. Klapp sobib otse kollektori plokki, mis säästab ruumi võrreldes traditsiooniliste liinile paigaldatavate ventiilidega.
Põhitegevus on lihtne. Kui hüdrovedelik surub piisava rõhuga vastu klappi ettepoole, avaneb hoob ja laseb voolata. Kui rõhk tuleb vastupidisest suunast, tihendub plaat tihedalt vastu istet, vältides tagasivoolu. See metall-metalli tihend loob lekkekindla sulguri, mis säilitab süsteemi rõhu aja jooksul halvenemata.
Kassettventiil M-SR on saadaval kahes paigaldustüübis: KE nurkklapp 90-kraadiste vooluteede jaoks ja KD siseventiil sirgete vooluteede jaoks. See paindlikkus aitab inseneridel kavandada kompaktseid hüdroahelaid, mis mahuvad piiratud ruumi.
Tehnilised andmed ja suurusvahemik
M-SR padrunventiil on saadaval seitsmes nimisuuruses, tähistusega NG 6 kuni NG 30. Iga suurus talub olenevalt kasutusnõuetest erinevaid voolukiirusi ja rõhutasemeid.
Väiksemate süsteemide puhul hoiab NG 6 padrunventiil M-SR voolu kuni 6 liitrit minutis ja töötab rõhul kuni 420 baari. Kui suurus suureneb, suureneb vooluvõimsus oluliselt. NG 10 versioon suudab toime tulla 50 liitriga minutis, NG 15 aga 120 liitrit minutis. Suurim standardsuurus, NG 30, mahutab voolu kuni 400 liitrit minutis, kuigi selle maksimaalne rõhk langeb 250 baarini.
Pragunemisrõhk, mis on ventiili avamiseks vajalik minimaalne rõhk, ulatub põhimõtteliselt nullist (vedrudeta versioonide puhul) kuni 5 baarini. Enamik rakendusi kasutab standardset 0,5-baarilist vedru, mis tagab usaldusväärse tihenduse, avades samal ajal kergesti, kui edasivool algab. Süsteemidele, mis vajavad tugevamat vastupidist tihendusjõudu, on saadaval ka suurem pragunemisrõhk, näiteks 1,5 baari või 3 baari.
Töötemperatuuri vahemik sõltub tihendi materjalist. Standardsed NBR-tihendid töötavad negatiivsetest 30 kraadi Celsiuse järgi positiivsetest 80 kraadi Celsiuse järgi. Kõrge temperatuuriga või kemikaalikindlate rakenduste jaoks pikendavad FKM-i tihendid ülemist piiri, vähendades samal ajal veidi külma temperatuuri vahemikku.
Kasseti ventiil M-SR töötab erinevate hüdrovedelike, sealhulgas mineraalõlide, biolagunevate vedelike ja tulekindlate lisadega. Veepõhiste vedelike kasutamisel peaks töötemperatuur jääma alla 60 kraadi Celsiuse järgi, et säilitada tihendi pikaealisus.
Paigaldusnõuded ja paigaldusdetailid
M-SR padrunventiili paigaldamine nõuab tähelepanu mitmetele mõõtmete ja pinna spetsifikatsioonidele. Klapi korpuse pikkus varieerub suuruse järgi, ulatudes 33,3 millimeetrist NG 6 puhul kuni 83,3 millimeetrini NG 30 puhul, negatiivse tolerantsiga 0,1 millimeetrit. Paigaldusõõnsus järgib ZN 10001 standardit, mis tagab ühilduvuse korralikult projekteeritud kollektoriplokkidega.
Iga suuruse jaoks on õõnsuse tihendamiseks vaja spetsiaalset keermestatud pistikut. Näiteks NG 10 padrunventiil M-SR kasutab osanumbrit R913011603, millel on 18 millimeetrise läbimõõduga ava ja G 1/2 torukeere. NG 20 versioon kasutab suuremat pistikut 30-millimeetrise ava ja G 1 keermega. Need pistikud tuleb enne paigaldamist kergelt õlitada, et vältida sakkimist ja tagada korralik tihendus.
Usaldusväärse töö tagamiseks on oluline pinnaviimistlus. Tihenduspindade karedus peaks olema vahemikus Rz 8 kuni Rz 16. Klappi saab paigaldada mis tahes asendis, kuigi õhutaskute vältimine vooluringis aitab vältida kavitatsiooni ja müra.
Kõrgsurverakenduste puhul, mis on üle 350 baari, lisab Loctite 243 keermeluku kinnitamine pistiku keermetele kaitset vibratsioonist tuleneva lahtituleku vastu. Kasseti ventiil M-SR säilitab oma nimisurvevõime, kui see on õigesti paigaldatud õigete pöördemomendi väärtustega.
Toimivuskarakteristikud ja voolukõverad
M-SR padrunventiili käitumise mõistmine erinevates tingimustes aitab inseneridel valida õige suuruse ja vedru. Voolukiiruse ja rõhulanguse suhe järgib mittelineaarset kõverat, mis varieerub sõltuvalt klapi suurusest ja pragunemisrõhu seadistusest.
Kui võtta näiteks NG 15 padrunventiil M-SR, siis 0,5-baarise vedruga 100 liitrit minutis voolates on rõhulang klapil ligikaudu 0,8 baari. Voolu suurenedes tõuseb rõhulang kiiremini tänu suurenenud kiirusele läbi klapiava. Kiirusel 120 liitrit minutis ulatub rõhulang ligikaudu 1,2 baarini.
Suuremate ventiilide (nt NG 30) puhul jääb rõhulang samaväärsete voolukiiruste korral väiksemaks tänu suuremale voolualale. 400 liitri minutis näitab NG 30 padrunventiil M-SR rõhulangust umbes 10 baari, mis on enamikus suure vooluhulgaga ahelates vastuvõetav.
Need jõudluskõverad eeldavad HLP 46 hüdroõli kasutamist 40 kraadi Celsiuse järgi. Viskoossuse muutused mõjutavad rõhu langust, paksemad vedelikud tekitavad suurema takistuse. Klapi viskoossus on vahemikus 2,8 kuni 500 ruutmillimeetrit sekundis, kuigi konkreetsete rakenduste puhul tuleks kontrollida toimivust väljaspool tüüpilist vahemikku.
Vastupidine tihendusvõime on põhimõtteliselt täiuslik. Kui surve toimib vastupidiselt sulgemissuunale, istub plaat kindlalt ja hoiab ära lekke. See lekketihe omadus muudab padrunventiili M-SR sobivaks rõhu hoidmiseks silindrites või vastupidise voolu takistamiseks pumba ahelates.
Levinud rakendused ja kasutusjuhud
M-SR padrunventiil leiab kasutust paljudes tööstusharudes, kus nõutakse usaldusväärset tagasilöögiklapi funktsiooni. Autotööstuses kaitsevad need ventiilid jõuülekande katsestendid ja pidurisüsteemi ahelaid. Tüüpiline paigaldus võib kasutada NG 20 padrunventiili M-SR jõuülekande katseahelas, mis voolab 200 liitrit minutis, kus tagasivoolu takistamine tagab täpsed testitulemused ja kaitseb kalleid seadmeid.
Pakkimismasinad tuginevad silindri täpsele positsioneerimisele ja kasseti ventiil M-SR hoiab ära koormuse triivimise, blokeerides suunaventiili tsentreerimisel vastupidise voolu. See rakendus kasutab sageli väiksemaid suurusi, nagu NG 10 või NG 15, mis on sobitatud silindri voolunõuetega.
Meditsiini- ja farmaatsiaseadmed nõuavad puhast tööd ilma saastumise riskita. M-SR-klapi suletud kassetikonstruktsioon välistab välised lekketeed, mis võivad saasteaineid sisse viia. Need süsteemid töötavad tavaliselt mõõduka rõhu juures, kus 420-baarine reiting tagab piisava ohutusvaru.
Tööstuslikud tööpingid kasutavad kassettventiili M-SR pumba möödaviiguahelates ja silindrite koormust hoidvates rakendustes. Kompaktne paigaldus säästab paneeli ruumi, pakkudes samas usaldusväärset jõudlust nõudlikes tootmiskeskkondades. Ehitusseadmed ja tuuleturbiini kaldenurga juhtimissüsteemid sisaldavad ka neid ventiile nende tugeva kõrgsurvevõime tõttu.
Kassettventiili M-SR mitmekülgsus tuleneb selle lihtsast tööst ja laiast suuruste valikust. Insenerid saavad määrata täpse suuruse, pragunemisrõhu ja tihendimaterjali kombinatsiooni, et see vastaks nende konkreetsetele nõuetele.
Hoolduskaalutlused ja kasutusiga
M-SR padrunventiili üheks eeliseks on selle pikk kasutusiga minimaalse hooldusega. Bosch Rexroth hindab normaalsetes töötingimustes ohtliku rikkeni kulunud keskmiseks ajaks 150 aastat, mis tähendab enamiku paigaldiste puhul põhimõtteliselt hooldusvaba töötamist.
Peamine hooldusnõue hõlmab vedeliku nõuetekohase puhtuse säilitamist. Klapp vajab 20 mikromeetrit või peenemat filtreerimist, et vältida osakeste saastumist, mis võib kahjustada tihenduspindu. ISO 4406 puhtustaseme 20/18/15 järgimine tagab usaldusväärse töö ja maksimaalse eluea.
Õõnsust tihendavat keermestatud pistikut peetakse kuluvaks esemeks, kuigi väljavahetamist on harva vaja, välja arvatud juhul, kui ventiil on mitu korda eemaldatud ja uuesti paigaldatud. Asenduspistikud on saadaval eraldi, kasutades samu osanumbreid, mis on loetletud esmasel paigaldamisel.
Kasseti ventiili M-SR kasutamisel karmides keskkondades, kus on kõrge temperatuur, agressiivsed vedelikud või tugev saastumine, tuleks ülevaatusintervalle standardeeldusest lühendada. Välise lekke jälgimine keermestatud pistiku ümber ja süsteemi rõhkude perioodiline kontrollimine aitab tuvastada võimalikke probleeme enne rikkeid.
Suletud kasseti disain kaitseb sisemisi komponente keskkonnamõjude eest, mis aitab kaasa suurepärasele töökindluse rekordile. Erinevalt välistest tagasilöögiklappidest, mis võivad saada korrosiooni või füüsilisi kahjustusi, on M-SR klapp kaitstud kollektoriploki sees.
Alternatiivide ja ühilduvate toodete võrdlemine
Kuigi Bosch Rexroth M-SR kassettventiil seab kõrgsurve tagasilöögiklapi jõudluse standardi, on turul mitmeid alternatiive. Erinevuste mõistmine aitab hankida otsuseid ja esitada ühilduvusküsimusi.
Hydac pakub CSBN-seeria kassettide tagasilöögiklappe, millel on sarnane sissekeeratav kinnitus, kuid mille rõhk on tavaliselt 420 baari asemel 350 baari. Need ventiilid maksavad veidi vähem, pakkudes samas võrreldavat jõudlust rakendustes, mis ei nõua täisrõhku. Parker toodab D1VW seeriat, mis sisaldab elektroonilisi jälgimisvõimalusi süsteemidele, mis vajavad tagasisidet klapi oleku kohta.

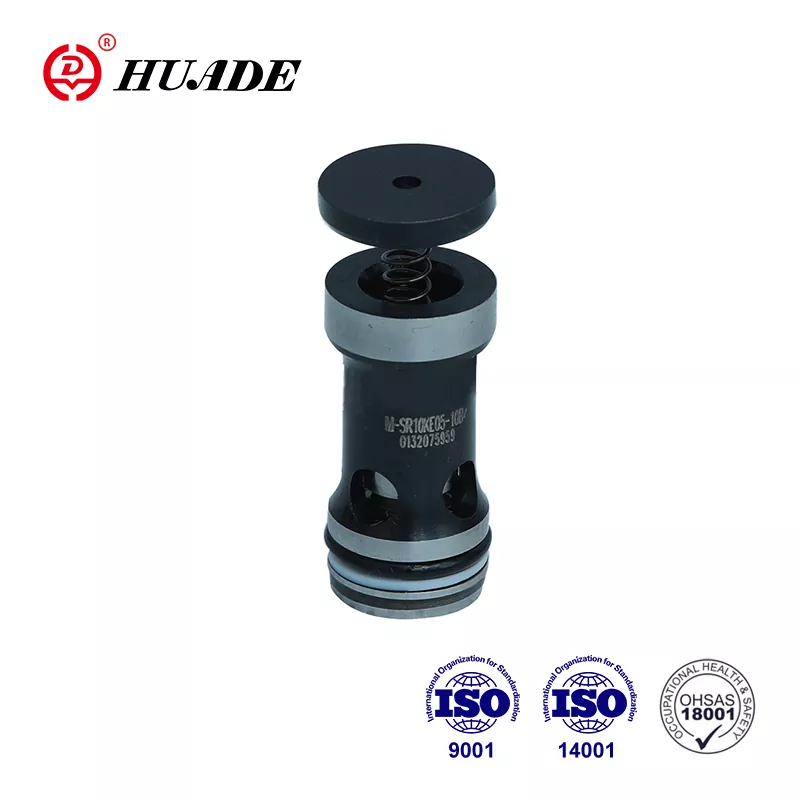

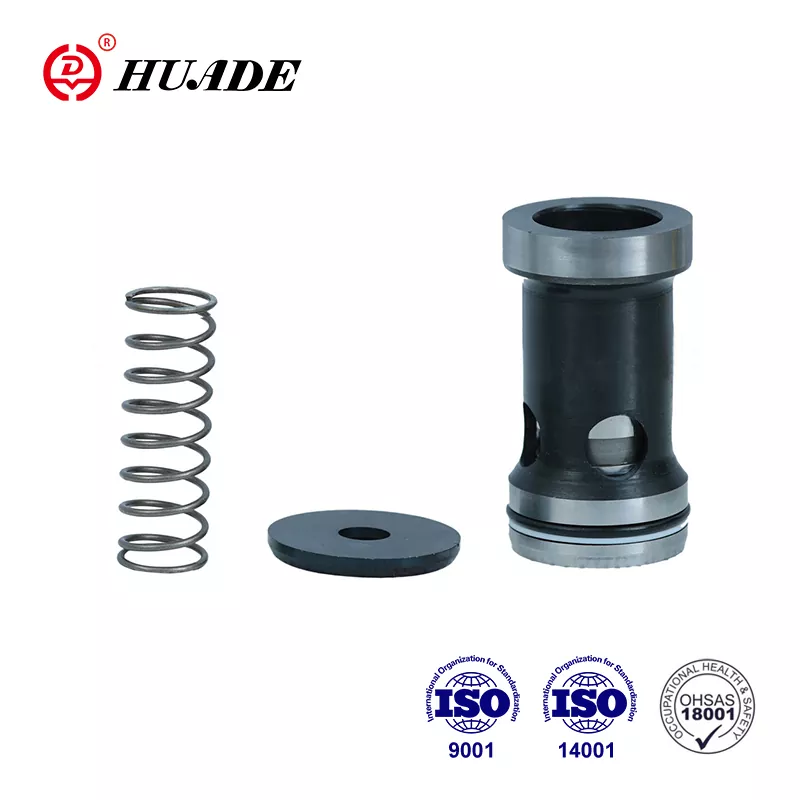

Mitmed Hiina tootjad toodavad M-SR spetsifikatsioonidele vastavaid padrunventiile. Sellised ettevõtted nagu Huade ja Hengli toodavad klappe, mis vastavad mõõtmetele ja jõudlusomadustele madalama hinnaga. Need alternatiivid võivad hästi töötada mittekriitilistes rakendustes või seal, kus eelarvepiirangud on märkimisväärsed. Peamine kaalutlus on kontrollida, kas tootja järgib nõuetekohast kvaliteedikontrolli ja esitab ISO sertifikaadi dokumentatsiooni.
Originaalse Boschi Rexrothi kassettklapi M-SR ja ühilduvate alternatiivide vahel valides võtke arvesse rakenduse kriitilisust, nõutavaid sertifitseerimistasemeid ja kohaliku toe kättesaadavust. Kriitilised süsteemid, mis ei talu rikkeid, peaksid kasutama originaalvarustust. Vähem nõudlikud rakendused võivad kulude vähendamiseks aktsepteerida ühilduvaid tooteid.
Kust osta ja hinnainfo
M-SR padrunventiil on saadaval mitme kanali kaudu sõltuvalt teie asukohast ja kogusenõuetest. Bosch Rexroth haldab ametlikku veebipoodi aadressil [store.boschrexroth.com](http://store.boschrexroth.com/), kuhu standardkonfiguratsioonid tarnitakse ühe kuni kolme päeva jooksul. Osanumbrid järgivad kindlat vormingut, näiteks R900350797 0,5-baarise vedruga NG 30 KE nurkventiili jaoks.
Volitatud edasimüüjad, nagu BuyRexroth, pakuvad kassettventiilile M-SR läbipaistvat hinda ja ülemaailmseid tarnevõimalusi. Nendel edasimüüjatel on tavaliselt tavalised suurused ja nad saavad tellida erikonfiguratsioone otse tehasest. Standardosade tarneajad on tavaliselt lühikesed, samas kui kohandatud spetsifikatsioonide jaoks võib kuluda mitu nädalat.
Hinnakujundus sõltub oluliselt klapi suurusest ja konfiguratsioonist. Väiksemad suurused, nagu NG 6, maksavad tavaliselt 50–80 dollarit, samas kui suured NG 30 ventiilid võivad ulatuda 200 dollarini või rohkem. Hiina tootjate ühilduvad alternatiivid võivad olla 20–40 protsenti madalamad, kuigi minimaalne tellimiskogus võib olla suurem kui väikeste projektide puhul.
Spetsiaalsete rakenduste puhul, mis nõuavad FKM-i tihendeid või mittestandardset pragunemisrõhku, annab sageli parima tulemuse otse edasimüüjatelt või tootjalt hinnapakkumise küsimine. Tehniline tugi aitab enne ostmist kinnitada, et valitud kassetiklapi M-SR konfiguratsioon vastab rakenduse nõuetele.
Süsteemiintegratsiooni disainilahendused
M-SR padrunventiili integreerimine hüdrosüsteemi nõuab hoolikat tähelepanu kollektori konstruktsioonile ja vooluahela paigutusele. Klapp paigaldatakse standardsesse õõnsusse, mis tuleb töödelda täpsete mõõtmetega. Koostöö kollektorite tarnijatega, kes järgivad ZN 10001 standardit, tagab õige sobivuse ja jõudluse.
Voolu suund läbi kasseti ventiili M-SR peab ühtima vooluahela konstruktsiooniga. Nool klapi korpusel või kataloogisümbol näitab vabavoolu suunda. Klapi tagurpidi paigaldamine blokeerib kogu voolu, seega on oluline kontrollida montaaži ajal. Mõned insenerid märgistavad paigaldusvigade vältimiseks kollektoriploki voolusuuna nooltega.
Rõhulanguse arvutused peaksid arvestama klapi karakteristikuid eeldatavate voolukiiruste juures. Kuigi rõhulang läbi kasseti ventiili M-SR on tavaliselt väike võrreldes muude vooluahela piirangutega, on suure vooluhulgaga rakendused kasulikud järgmise suurema suuruse valimisest, et minimeerida energiakadu ja soojuse teket.
Pragunemisrõhu valik mõjutab nii edasivoolu takistust kui ka vastupidist tihendusjõudu. Rakendused, mis vajavad minimaalset ettepoole suunatud takistust, peaksid kasutama madalamat pragunemisrõhku, näiteks 0,2 baari või isegi vedrudeta versiooni. Süsteemid, mis peavad hoidma survet erineva koormuse vastu, saavad kasu kõrgemast pragunemisrõhust, mis tagab tugevama tihenduse.
Temperatuuritsüklit ja vedelike ühilduvust tuleks kontrollida projekteerimisetapis. Kui süsteem näeb äärmuslikke temperatuure või kasutab spetsiaalseid vedelikke, hoiab tihendimaterjali ühilduvuse kinnitamine ära enneaegse rikke. FKM-tihendi valik suurendab keemilist vastupidavust rakendustele, mis hõlmavad agressiivseid lisandeid või kõrget temperatuuri.
Järeldus
Bosch Rexroth M-SR padrunventiil tagab usaldusväärse tagasilöögiklapi funktsiooni kompaktses pakendis, mis sobib kõrgsurvehüdraulikasüsteemidele. Selle sissekeeratav kasseti disain lihtsustab paigaldamist, välistades samas välised lekketeed. Suuruste vahemik NG 6 kuni NG 30 katab vooluvajadused väikestest balloonidest suurte tööstuslike ahelateni.
Õige padrunventiili M-SR konfiguratsiooni valimine hõlmab klapi suuruse sobitamist voolunõuetega, rakenduse jaoks sobiva pragunemisrõhu valimist ja tihendi ühilduvuse kontrollimist töötingimustega. Suurepärane kasutusiga ja minimaalsed hooldusnõuded muudavad selle klapi kulutõhusaks valikuks kogu süsteemi eluea jooksul.
Olenemata sellest, kas projekteerite uut hüdroahelat või asendate olemasolevaid komponente, aitab M-SR padrunventiili võimaluste ja paigaldusnõuete mõistmine tagada eduka rakendamise. Laialdane kättesaadavus ja ulatuslik kasutusajalugu annavad kindlustunde selle tõestatud hüdraulikakomponendi täpsustamisel.
