Hüdraulikasüsteemidega töötamisel on vedeliku voolu suuna juhtimine ohutuse ja tõhususe tagamiseks hädavajalik. Kontrollklapp RVP-20 on plaadile paigaldatud hüdrokomponent, mis on loodud võimaldama vedelikul ühes suunas voolata, takistades samal ajal tagasivoolu. See juhend selgitab, mis teeb RVP-20 hüdrauliliste rakenduste jaoks väärtuslikuks ja kuidas see reaalsetes olukordades töötab.
Mis on tagasilöögiklapp RVP-20?

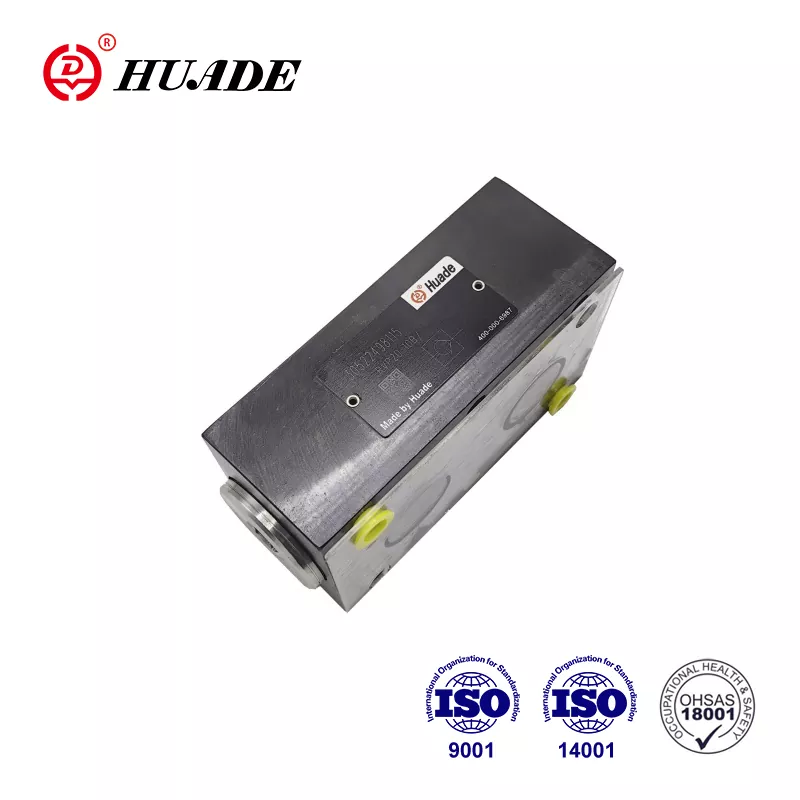

Kontrollklapp RVP-20 on vedruga ventiil, mida toodab Saksamaa hüdraulikalahendustele spetsialiseerunud ettevõte HYDAC. Sellel ventiilil on koonusekujuline klapp, mis loob lekkevaba tihendi, kui vedelik üritab tagasi voolata. "20" selle nimes näitab, et see on mõeldud keskmise vooluhulga jaoks, mis vastab 1-tollise toruühendusele seerias -16.
Klapp võimaldab vaba voolu pordist B porti A, blokeerides samal ajal täielikult vastupidise voolu. Kui vedeliku rõhk ületab vedrujõu (tavaliselt 0,5 baari), liigub koonus tagasi ja laseb vedelikul läbi minna. Kui rõhk langeb või tagurdab, surub vedru koonuse kiiresti tagasi istme vastu, peatades igasuguse tagurpidi liikumise. See lihtne mehaaniline toiming toimub ilma elektritoite või välise juhtimiseta.

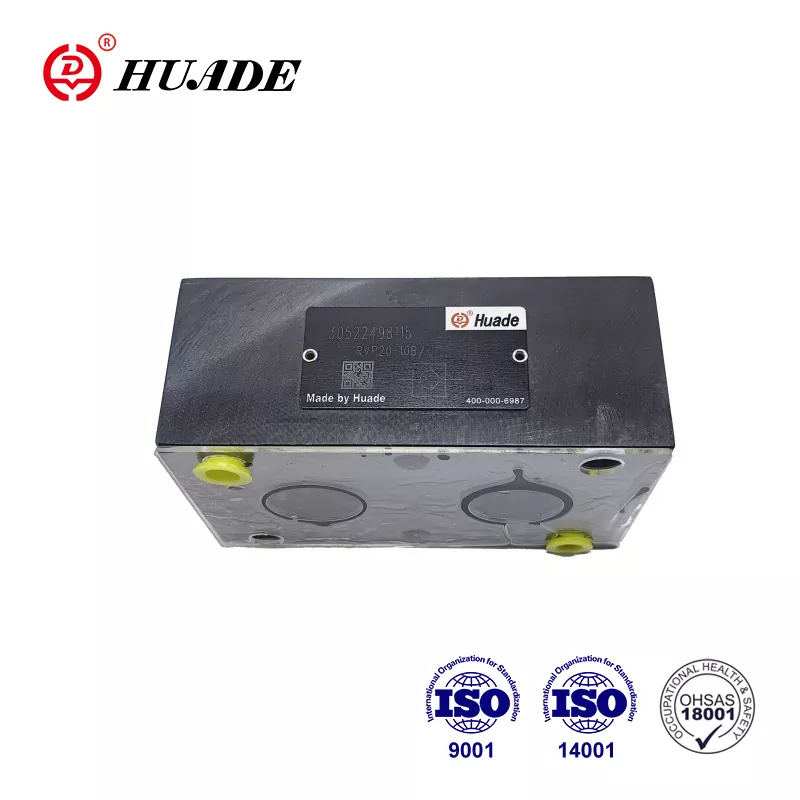

Kontrollklapp RVP-20 kaalub ligikaudu 3,3 kg ja sellel on kompaktne plaadikinnituskonstruktsioon, mis sobib otse klapiplokkidele. See paigaldusstiil säästab ruumi võrreldes siseklappidega ja muudab paigaldamise keerukates hüdroahelates lihtsamaks.
Tehnilised andmed ja jõudlus
Kontrollklapp RVP-20 talub maksimaalset töörõhku kuni 350 baari (5000 psi) ja voolab kuni 350 liitrit minutis (150 gpm). Need spetsifikatsioonid muudavad selle sobivaks ehitusseadmetes ja tööstusmasinates leiduvate keskmise koormusega hüdrosüsteemide jaoks. Ventiil säilitab oma jõudluse temperatuurivahemikus -20 °C kuni +80 °C, hõlmates enamikku töökeskkondi.
Standardse kontrollklapi RVP-20 pragunemisrõhk on 0,5 baari, mis tähendab, et vedelik vajab ainult minimaalset rõhku, et avada ventiil edasivooluks. Kui rakendused nõuavad suuremat avanemiskindlust, on saadaval 1-baarise või kõrgema pragunemisrõhuga kohandatud versioonid. Rõhulang klapis suureneb koos voolukiirusega – kiirusel 200 liitrit minutis eeldatakse ligikaudu 2 baarist rõhukadu, samas kui maksimaalse vooluhulga 350 liitrit minutis korral võib rõhulang ulatuda 4–8 baarini.
Klapi korpus koosneb fosfaatterasest koos tsingikattega, koonus ja pesa on aga vastupidavuse tagamiseks valmistatud karastatud ja lihvitud terasest. FKM-tihendid tagavad keemilise vastupidavuse ja töötavad mineraalõli hüdraulikavedelikega, mille viskoossus on vahemikus 2,8 kuni 800 mm²/s. Disain järgib DIN ISO 1219 standardeid ja seda on testitud DIN 51524 spetsifikatsioonidele vastavate mineraalõlidega.
Kuidas tagasilöögiklapp RVP-20 töötab
Kontrollklapi RVP-20 töö mõistmine aitab selgitada, miks see hüdraulikasüsteemides tõhus on. Klapil on vedruga koonus, mis asetseb täppistöödeldud istme vastu. Suletud asendis hoiab vedru seda koonust tihedalt vastu istet, luues metalli-metalli tihendi, mis takistab vedeliku tagasivoolu.
Kui vedelik siseneb pordist B piisava rõhuga, surub see vastu koonuse pinda. Kui rõhk ületab vedru jõu, nihkub koonus tahapoole, avades vedeliku liikumiseks pordi A suunas. Koonus jääb avatuks seni, kuni jätkub ettepoole suunatud rõhk. Selles avatud olekus tekitab kontrollklapp RVP-20 suhteliselt madala takistuse, võimaldades vedeliku tõhusat liikumist läbi süsteemi.
Kui rõhk ühtlustub või pöördub tagasi, surub vedru koheselt koonuse tagasi suletud asendisse. See kiire sulgemine takistab tagasivoolu ja kaitseb ülesvoolu komponente rõhutõusude või vastupidise pöörlemise eest. Koonuskonstruktsioon tagab klapipesad iga kord korralikult, ilma et oleks vaja sulgemismehhanismi reguleerida või hooldada.
Paigaldusmõõdud ja paigaldus
Kontrollklapil RVP-20 on standardiseeritud plaadikinnitusmuster, mis sobib SAE, BSPP ja NPTF pordi konfiguratsioonidega. Paigalduspinna laius on 76,5 mm, pordid on üksteisest 60 mm kaugusel. Klapi üldpikkus on 133 mm, aluse kõrgus 127 mm. Need kompaktsed mõõtmed võimaldavad kontrollventiilil RVP-20 mahtuda hüdrauliliste kollektorite kitsastesse kohtadesse.
Paigaldamiseks on vaja M10 polte, mis on keeratud 20-30 Nm. Kinnituspinna karedus peaks olema 0,8 μm või siledam, et tagada korralik tihendus. Klappi saab paigaldada mis tahes suunas, ilma et see mõjutaks jõudlust, andes disaineritele hüdrauliliste ahelate loomisel paindlikkuse. Pordi keermed ulatuvad 16 mm sügavusele ja ääriku paksus on 19 mm.
Kontrollklapi RVP-20 paigaldamisel veenduge, et voolu suund ühtiks klapi korpusel oleva noolemärgistusega. Port B peaks ühenduma rõhuallikaga, port A aga kaitstud vooluringiga. Õige poldiklassi kasutamine (10,9 või kõrgem) hoiab ära kinnitusdetailide rikke vibratsiooni ja survetsükli korral.
Tagasilöögiklapi RVP-20 levinumad rakendused
Mobiilsed masinad on kontrollklapi RVP-20 peamine rakendusvaldkond. Ekskavaatorid kasutavad neid klappe hüdropumba väljalaskeavade juures, et hoida vasturõhku ja vältida rõhutõusu, kui poomi liikumine järsult peatub. Rullid ja tihendajad saavad kasu klapi võimest isoleerida hüdroahelaid, parandades ohutust seadmete töötamise ajal.
Tööstuslikud automaatikasüsteemid toetuvad silindri lukustamiseks ja rõhu säilitamiseks kontrollventiilile RVP-20. Survevalumasinad kasutavad neid ventiile stabiilse sissepritserõhu tagamiseks, mis vastavalt väliaruannetele vähendab defekte ja seisakuid 20-30%. Montaažiliini hüdrosüsteemid kasutavad ventiile tahtmatu liikumise vältimiseks, kui ahelad on rõhu all.
Mere- ja avamererakendused kasutavad ära kontrollklapi RVP-20 korrosioonikindlaid materjale ja usaldusväärset tihendust. Laevade ja naftaplatvormide klapiajamid kasutavad neid tagasilöögiklappe suuna isoleerimiseks. Kõrgsurve määrimissüsteemid ja hüdraulilised kinnitusdetailid sisaldavad ka RVP-20, kus tagasivoolu vältimine on süsteemi terviklikkuse jaoks kriitiline.
Klapp töötab kõige paremini madala kuni keskmise sagedusega tsüklirakendustes. Pideva kõrgsagedusliku tööga süsteemide puhul võib korduv avamine ja sulgemine kiirendada koonuse ja istme pindade kulumist. Sellistel juhtudel muutub oluliseks alternatiivsete ventiilide konstruktsioonide või sagedasemate hooldusvälbade kaalumine.
Hooldus ja kasutusiga
Kontrollklapp RVP-20 vajab normaalsetes töötingimustes minimaalset hooldust. HYDAC hindab ideaalsetes tingimustes keskmiseks tõrkeajaks (MTTF_d) 150 aastat, kuigi tegelik kasutusiga sõltub suuresti vedeliku puhtusest ja töökeskkonnast. Iga-aastased ülevaatused või kontrollid iga 1000 töötunni järel aitavad tuvastada kulumist enne rikete ilmnemist.
Peamised hooldustööd hõlmavad tihendite kontrollimist kahjustuste või riknemise suhtes ning rõhulanguse jälgimist ventiilis. Kui rõhulangus suureneb rohkem kui 10% võrreldes algtaseme mõõtmistega, võib sisemine kulumine või saastumine mõjutada jõudlust. Perioodiliseks hoolduseks on saadaval tihendi vahetuskomplektid (osa number 555094).
Kontrollklapi RVP-20 hooldamisel isoleerige hüdroahel täielikult ja vabastage kogu rõhk enne ventiili eemaldamist. Pärast kokkupanekut tehke tihendi terviklikkuse kontrollimiseks lekkekatse 1,5-kordse töörõhuga. Vedeliku õige filtreerimise (20 μm või peenem) säilitamine pikendab oluliselt ventiili eluiga, vältides abrasiivsete osakeste tihenduspindade kahjustamist.
Hüdraulikavedeliku puhtana ja kindlaksmääratud viskoossusvahemikus hoidmine hoiab ära kontrollklapi RVP-20 levinumad probleemid. Saastumine põhjustab umbes 80% hüdrauliliste komponentide riketest, seega tasub kvaliteetsesse filtreerimisse ja vedelike regulaarsesse analüüsi investeerimine end ära tänu pikendatud komponendi elueale ja lühendatud seisakutele.
Tagasilöögiklapi RVP-20 võrdlemine sarnaste mudelitega
HYDAC RV/RVP seerias on kontrollklapp RVP-20 väiksemate ja suuremate mudelite vahel. RVP-16 käepidemed voolavad kuni 200 liitrit minutis ja kaaluvad 2,1 kg, mistõttu on see sobilik ka kergemate rakenduste jaoks. RVP-25 suurendab võimsust 550 liitrini minutis, kuid kaalub 5,8 kg, mis sobib paremini raskete tööstussüsteemide jaoks. Kõigil kolmel mudelil on sama 350-baarine maksimaalne rõhk ja temperatuurivahemik.
Teised tootjad pakuvad sarnaste spetsifikatsioonidega konkureerivaid tooteid. Bosch Rexrothi S 20 seeria sisaldab integreeritud turvafunktsioone ja elektrilisi jälgimisvõimalusi, mille rõhk on kuni 315 baari ja vooluvõimsus kuni 450 liitrit minutis. Parker Hannifini PV-seeria rõhutab kergeid komposiitmaterjale, mis on ette nähtud kosmosetööstuste jaoks, töödeldes 350 baari ja 300 liitrit minutis.
Danfossi CSV-seeria klappidel on kõrgem korrosioonikindlus ja kõrgem rõhk (420 baari), mis sobivad põllumajandusseadmetele. HAWE Hydraulik BC seeria pakub Saksa masinatootjatele ülikompaktseid konstruktsioone, rõhuga 350 baari ja vooluhulgaga 320 liitrit minutis. Kontrollklapp RVP-20 jääb konkurentsivõimeliseks tänu oma tõestatud töökindlusele, lekkevabale disainile ja olemasolevatesse HYDAC-süsteemidesse hõlpsasti integreeritavaks.
Ostmine ja saadavus
Kontrollklapil RVP-20 on HYDACi standardne osanumber 705937. Volitatud edasimüüjate kaudu ostmine tagab originaalvaruosad ja tehnilise toe. Peamiste turustajate hulka kuuluvad ValinOnline ja Leader Hydraulics, kes varustavad ventiili ja sellega seotud tihendikomplekte. Tarneajad on piirkonniti erinevad, kuid tavaliselt ulatuvad kohesest saadavusest standardkonfiguratsioonide puhul 2–4 nädalani.
Kontrollklapi RVP-20 kohandatud versioonid erineva pragunemisrõhu või spetsiaalsete tihenditega nõuavad pikemat tarneaega, tavaliselt 6-8 nädalat. Kohandatud spetsifikatsioonide tellimisel esitage täielikud süsteeminõuded, sealhulgas töörõhk, voolukiirus, vedeliku tüüp ja temperatuurivahemik. See teave aitab HYDAC-i inseneridel soovitada optimaalset konfiguratsiooni.
Kasutatud või renoveeritud Check Valve RVP-20 üksused ilmuvad järelturgudel, nagu eBay, sageli madalamate hindadega. Kasutatud hüdraulikakomponentide ostmisega kaasnevad aga riskid, sealhulgas teadmata hooldusajalugu ja võimalik sisemine kulumine. Kui kulupiirangud nõuavad kasutatud ventiilide kaalumist, ostke ainult kontrollitud mainega müüjatelt ja nõudke survetestimise dokumentatsiooni.
Tagasilöögiklapi RVP-20 integreerimise parimad tavad
Kontrollklapi RVP-20 edukas integreerimine algab õigest süsteemi projekteerimisest. Arvutage tegelikud voolukiirused ja rõhulangud tagamaks, et klapp ei tekita vooluringis liigset takistust. Klapp töötab kõige paremini siis, kui vool jääb alla 80% maksimaalsest võimsusest, pakkudes varu rõhu hüpetele ja temperatuurikõikumistele.
Süsteemidesse, kus õhk võib kaasa haarata, paigaldage õhu väljalaske- või õhufilter. Kinnijäänud õhk võib takistada tagasilöögiklapi RVP-20 korralikku sulgumist ja aja jooksul põhjustada kavitatsioonikahjustusi. Klapi paigutamine nii, et õhumullid saaksid tõusta ja väljuda, parandab jõudlust ja pikaealisust.
Kui kasutate paralleelsetes ahelates mitut kontrollventiili RVP-20 seadet, tagage tasakaalustatud voolujaotus. Ventiilidevahelised pragunemisrõhu väikesed kõikumised võivad põhjustada ebaühtlast koormust, vähendades paralleelse paigutuse tõhusust. Kaaluge kriitiliste rakenduste jaoks sama tootmispartii sobitatud komplektide kasutamist.
Jälgige kontrollventiili RVP-20 süsteemi esmase käivitamise ja kasutuselevõtu ajal. Jälgige ebatavalist müra, liigset kuumust või ootamatuid rõhunäite, mis võivad viidata paigaldusprobleemidele või kokkusobimatutele töötingimustele. Probleemide varajane avastamine hoiab ära klapi ja muude süsteemikomponentide kahjustamise.
Piirangute ja kaalutluste mõistmine
Kuigi kontrollventiil RVP-20 on paljudes rakendustes suurepärane, väldib selle piirangute teadvustamine väärkasutamist. Klapp ei ole mõeldud kõrgsageduslikuks tsükliks, kus koonus avaneb ja sulgub mitu korda minutis. Selline toiming kiirendab kulumist ja võib põhjustada enneaegset riket. Kõrgsageduslike rakenduste puhul kaaluge pilootjuhtimisega tagasilöögiklappe või kassettventiile, mis on mõeldud dünaamiliseks hoolduseks.
Vedruga konstruktsioon tähendab, et kontrollklapp RVP-20 tekitab edasivoolu ajal alati teatud rõhulanguse. Ahelates, kus minimaalne takistus on kriitiline, peab see omadus pumba suuruse ja süsteemi efektiivsuse arvutamisel arvesse võtma. Maksimaalse vooluhulga korral võib rõhulang ulatuda 8 baarini, mis muundub soojuseks ja raisatud energiaks.
Pöördvool ei tekita leket, kui klapp töötab õigesti, kuid saastumine või kulumine võib tihedust kahjustada. Süsteemid, mis nõuavad ohutuse tagamiseks absoluutset nullleket, võivad vajada üleliigseid ventiile või alternatiivseid tihendustehnoloogiaid. Regulaarne testimine kinnitab, et vastupidine tihendus jääb tõhusaks kogu ventiili kasutusaja jooksul.
Kontrollklapp RVP-20 tagab puhtalt mehaanilise toimimise ilma asendi tagasisideta või töö ajal reguleerimiseta. Rakendused, mis nõuavad muutuvat pragunemisrõhku või kaugjuhtimispulti, vajavad erinevat tüüpi ventiile. Nende põhiomaduste mõistmine aitab klapi sobitada sobivate rakendustega.
Järeldus
Kontrollklapp RVP-20 on usaldusväärne lahendus tagasivoolu vältimiseks hüdrosüsteemides, mis töötavad rõhul kuni 350 baari vooluhulgaga kuni 350 liitrit minutis. Selle vedruga koonuskonstruktsioon loob lekkevaba tagasisuunatihendi, säilitades samal ajal madala ettepoole suunatud rõhulanguse. Kompaktne plaadikinnitusvorm lihtsustab paigaldamist klapiplokkidesse ja kollektoritesse.
Seda klappi kasutatakse laialdaselt mobiilsetes masinates, tööstusautomaatikas ja laevahüdraulika valdkonnas, kus suunajuhtimine on ohutuse ja tõhususe seisukohast oluline. Nõuetekohase paigalduse, vedeliku puhtuse ja perioodilise kontrolliga tagab kontrollklapp RVP-20 paljude aastate probleemideta teeninduse. Selle standardiseeritud disain ja laialdane kättesaadavus muudavad selle praktiliseks valikuks uute süsteemide ja asendusrakenduste jaoks.
Hüdrauliliste rakenduste jaoks tagasilöögiklappi valimisel kaaluge tagasilöögiklappi RVP-20 keskmise koormusega ahelate jaoks, mis nõuavad usaldusväärset tagasivoolu vältimist. Viige klapi spetsifikatsioonid vastavusse oma süsteeminõuetega, järgige paigaldusjuhiseid ja säilitage optimaalse jõudluse ja pikaealisuse tagamiseks õige vedeliku seisund.
