Hüdraulikasüsteemidega töötades on iga komponendi mõistmine oluline. Kontrollklapp RVP 30 paistab silma kui usaldusväärne lahendus vedeliku voolu juhtimiseks ühes suunas. Sellest HYDAC-i toodetud hüdraulilisest tagasilöögiklapist on saanud tööstuslike ja mobiilsete masinate standardvalik.
Mis on tagasilöögiklapp RVP 30?
Kontrollklapp RVP 30 on kollektorile paigaldatud suunajuhtventiil, mis on mõeldud hüdroõlisüsteemide jaoks. See võimaldab vedelikul vabalt voolata pordist B porti A, blokeerides samal ajal täielikult igasuguse vastupidise voolu. See ühesuunaline vooluhulga juhtimine on oluline paljudes hüdraulikarakendustes, kus tagasivoolu takistamine kaitseb pumpasid ja säilitab süsteemi rõhu.
RVP 30-l on karastatud terasest vedruga kandev konstruktsioon. Kui vedeliku rõhk B-pordist ületab vedrujõu, avaneb klapp ja laseb vedelikul läbi minna. Kui rõhk langeb või üritab suunda muuta, surub vedru kangi tagasi istme vastu, luues metalli-metalli tihendi, mis hoiab ära lekke.
See tagasilöögiklapp järgib DIN ISO 1219 standardeid ja on spetsiaalselt ette nähtud paigaldamiseks otse hüdrokollektoritele või paigaldusplaatidele. Kompaktne disain säästab ruumi võrreldes sisseehitatud tagasilöögiklappidega, muutes RVP 30 ideaalseks süsteemidesse, kus paigaldusruum on piiratud.
Olulised tehnilised andmed
Kontrollklapp RVP 30 tuleb toime nõudlike tingimustega ja spetsifikatsioonid vastavad tööstuslikele nõuetele. Klapp töötab maksimaalsel töörõhul 350 baari, mis võrdub ligikaudu 5000 psi. See rõhuklass muudab RVP 30 sobivaks kõrgsurvehüdrauliliste ahelate jaoks, mida tavaliselt leidub rasketes seadmetes.
Vooluvõimsus ulatub kuni 600 liitrini minutis või umbes 150 gallonini minutis. See suur voolukiirus tähendab, et kontrollklapp RVP 30 suudab toime tulla suurte vedelikumahtudega ilma liigset rõhulangust tekitamata. Standardne pragunemisrõhk on 0,5 baari, kuigi olenevalt rakenduse vajadustest on saadaval ka 0,05 kuni 4,5 baari valikud. Madalam pragunemisrõhk võimaldab ventiilil kergemini avaneda, samas kui kõrgemad seadistused tagavad parema tihenduse tagasivoolu vastu.
Klapi korpus on valmistatud süsinikterasest, mis on korrosioonikindluse tagamiseks kaetud fosfaat- või tsinkimisega. Laud ise kasutab vastupidavuse tagamiseks karastatud ja poleeritud terast. Standardtihendid on FKM fluoroelastomeer, mis talub temperatuure negatiivsetest 20 kraadi Celsiuse järgi positiivsetest 80 kraadi Celsiuse järgi. Mõned versioonid laiendavad alumist vahemikku negatiivseks 30 kraadi Celsiuse järgi.
RVP 30 kaalub umbes 10,3 kilogrammi ja ühendatakse 1,5-tolliste NPTF-, BSPP- või SAE O-rõngaste liitmike jaoks mõeldud keermestatud portide kaudu. Paigaldusmuster kasutab nelja polti ja seda saab paigaldada mis tahes suunas, ilma et see mõjutaks jõudlust.
Kuidas kontrollklapp RVP 30 reaalsetes rakendustes töötab
Arusaamine, kuhu tagasilöögiklapp RVP 30 sobib, aitab selgitada selle väärtust. Üks levinud rakendus on pumba kaitse. Kui hüdropump välja lülitub, võib vedelik proovida pumbast tagasi voolata. See vastupidine vool võib kahjustada pumba komponente või lasta süsteemi rõhul ootamatult langeda. RVP 30 paigaldamine pumba väljalaskeavasse hoiab ära selle tagasivoolu ja kaitseb pumpa kahjustuste eest.
Akuahelad saavad kasu ka kontrollventiilist RVP 30. Akud salvestavad survestatud vedelikku, et vajadusel kiiresti vabastada. Tagasilöögiklapp hoiab rõhku akumulaatoris, takistades vedeliku tagasivoolu põhisüsteemi, kui rõhk langeb. See hoiab salvestatud energia järgmise töötsükli jaoks kättesaadavana.
Liikuvad masinad, nagu ekskavaatorid ja laadurid, kasutavad RVP 30 kõigis oma hüdrosüsteemides. Need masinad töötavad karmides tingimustes pideva vibratsiooni ja muutuva koormusega. Tagasilöögiklapi metall-metalli tihend säilitab lekke nulli isegi siis, kui komponendid kuumenevad tugeva kasutamise ajal. See töökindlus vähendab seisakuid hinnanguliselt 20–30 protsenti võrreldes madalama kvaliteediga tagasilöögiklappe kasutavate süsteemidega.
Tootmisliinid sisaldavad tagasilöögiklappi RVP 30 pressides, survevalumasinates ja automatiseeritud montaažiseadmetes. Klapi kiire reaktsiooniaeg ja madal rõhulang aitavad neil süsteemidel sujuvalt töötada ilma energiat raiskamata. Samad põhimõtted kehtivad tuuleturbiinide tõusu reguleerimise süsteemides ja laevaseadmetes, mille töökindlust ei saa ohustada.
Rõhulanguse omadused
Iga klapp tekitab teatud takistuse voolule, mis väljendub rõhulangusena. Kontrollklapp RVP 30 minimeerib selle energiakadu tänu oma voolujoonelisele sisekujundusele. 100 liitri minutis on rõhulangus umbes 0,5 baari. See tõuseb ligikaudu 1,2 baarini kiirusel 200 liitrit minutis ja jõuab ligikaudu 4,8 baarini maksimaalse voolukiirusega 600 liitrit minutis.
Sellise suuruse ja võimsusega tagasilöögiklapi puhul on need rõhulangu väärtused suhteliselt väikesed. Väiksem rõhulang tähendab vähem soojuse raiskamist ja süsteemi tõhusamat tööd. Voolukiiruse ja rõhulanguse vaheline seos ei ole lineaarne, rõhulang suureneb turbulentsi ja hõõrdumise tõttu kiiremini suuremate voolukiiruste korral.
Süsteemi projekteerijad saavad neid rõhukao näitajaid kasutada süsteemi kogukadude ja pumpade sobiva suuruse arvutamiseks. Kontrollklapp RVP 30 aitab minimaalselt kaasa süsteemi üldisele ebatõhususele, mis on oluline energiatarbimise optimeerimisel suurtes tööstusrajatistes.
RVP 30 võrdlemine alternatiividega
Hüdrauliliste ventiilide turg pakub palju tagasilöögiklappide võimalusi. Kontrollklapp RVP 30 konkureerib eelkõige töökindluse ja jõudluse, mitte hinna poolest. Bosch Rexroth toodab sarnaseid ventiile, mis on hinnatud võrreldava rõhu ja vooluhulga jaoks, mõnikord elektrooniliste seirevõimalustega, mis meeldivad automatiseeritud süsteemidele. Parker Hannifin pakub tagasilöögiklappe, mis on veidi kergemad ja mida on lihtsam kompaktsetesse konstruktsioonidesse integreerida.

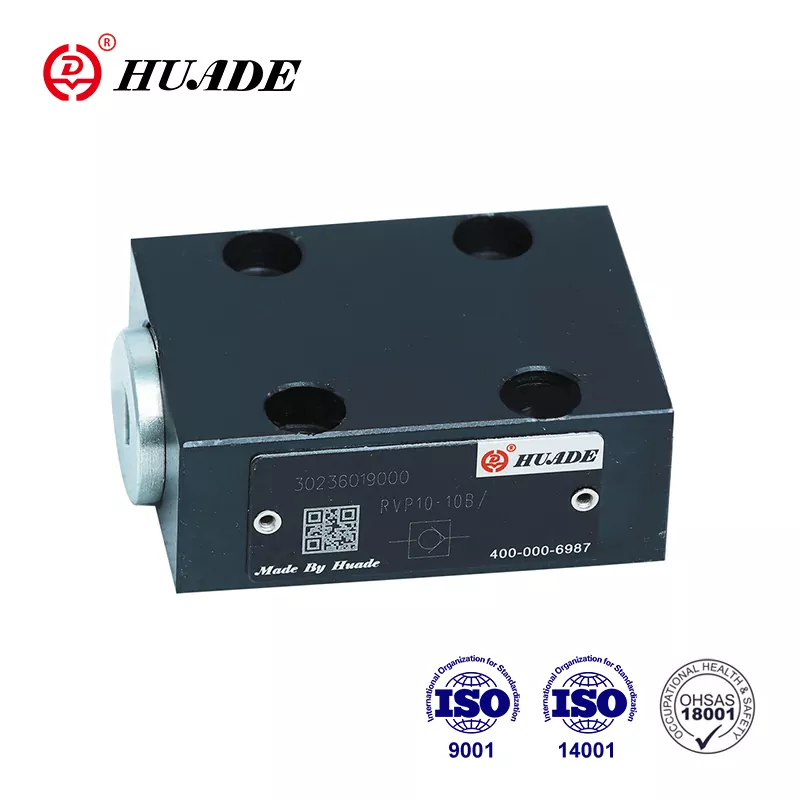

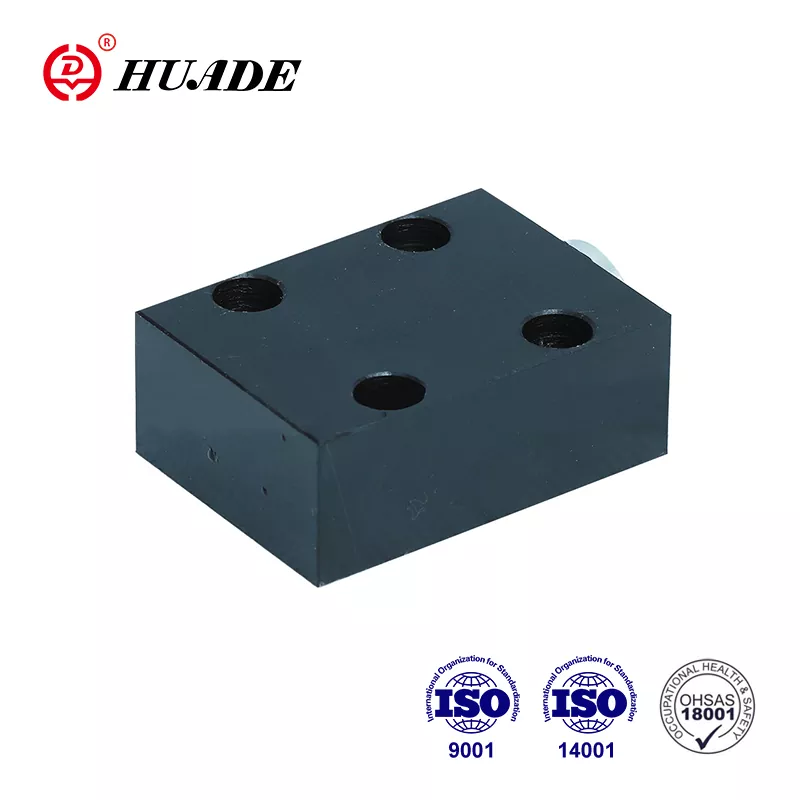

Hiina tootjad, nagu Huade, toodavad RVP 30 spetsifikatsioonidele vastavaid tagasilöögiklappe 30–50 protsenti madalamate hindadega. Need alternatiivid vastavad ISO sertifitseerimisstandarditele ja töötavad hästi rakendustes, kus eelarvepiirangud on olulisemad kui brändipärand. Kompromiss hõlmab tavaliselt vähem kõikehõlmavat tehnilist tuge ja potentsiaalselt lühemat kasutusiga äärmuslikes tingimustes.
Eaton Vickersi tagasilöögiklapid tagavad hea ühilduvuse SAE standardkomponentidega ja tagavad laialdase kättesaadavuse jaotusvõrkude kaudu. Kontrollklapp RVP 30 eristub HYDAC-i tehnilise täpsuse ja 150-aastase rikkeni kuluva keskmise aja arvutuse poolest. See pikaealisuse prognoos tuleneb ulatuslikest katsetustest ja tuhandete installatsioonide väliandmetest.
Rakenduste jaoks, mis nõuavad absoluutset usaldusväärsust, nagu avamere naftaplatvormid või kriitilised tootmisprotsessid, õigustab RVP 30 oma esmaklassilist hinda. Üldisel tööstuslikul kasutamisel koos regulaarse hooldusega võivad odavamad alternatiivid tagada piisava jõudluse.
Paigaldusjuhised
Õige paigaldamine tagab, et kontrollklapp RVP 30 töötab nii, nagu ette nähtud. Paigalduspind peab olema tasane täpsusega 0,01 millimeetrit 100 millimeetri kohta ja sile kuni 0,8 mikromeetri või parema pinnaviimistluseni. Need spetsifikatsioonid hoiavad ära lekke ventiili korpuse ümber ja tagavad koormuse ühtlase jaotumise kinnituspoltide vahel.
Lõime tüüp peab ühtima süsteemiühendustega, olgu see siis NPTF, BSPP või SAE. Vale keermestandardi kasutamine võib põhjustada ristkeerme või ebaõige tihenduse. Kandke hüdrosüsteemidele sobivat keermetihendit, vältides tooteid, mis võivad vedelikku saastada või rõhu all laguneda.
Kinnituspoldid peavad olema klassi 10.9 või samaväärsed ja pingutatud ristikujuliselt HYDACi paigaldusjuhendis määratud pöördemomendi väärtustega. Ebaühtlane pingutamine võib paigalduspinda väänata ja tekitada lekketeid. Kontrollklapi RVP 30 saab paigaldada mis tahes asendis, kuna see kasutab tihendamiseks pigem vedrusurvet kui gravitatsiooni.
Ülesvoolu filtreerimine on klapi pikaealisuse jaoks kriitiline. Süsteem peaks filtreerima osakesi, mille suurus on kuni 20 mikromeetrit, et see vastaks ISO 4406 puhtustasemele 21.19.16, mis on määratud RVP 30 jaoks. Saastumine on peamine tagasilöögiklapi rikke põhjus, kuna osakesed ei lase klapi korralikult tihendada või tihenduspindu kriimustada.
Pärast paigaldamist tühjendage enne täissurve rakendamist süsteemist kogu õhk. Kinnijäänud õhk võib põhjustada klapi ebakorrektset tööd ja liigset müra. Kontrollige tagasilöögiklappi, surudes mõlemast suunast survet, veendumaks, et see avaneb vabalt ettepoole ja tihendub täielikult tagasivoolu vastu.
Hooldus ja tõrkeotsing
Kontrollklapp RVP 30 vajab minimaalset hooldust, kui seda kasutatakse spetsifikatsioonide kohaselt. Tööstuslike rakenduste puhul on tüüpilised ülevaatusintervallid 1000 kuni 2000 töötundi. Kontrollige ülevaatuse ajal välist leket klapi korpuse ja kinnituspinna ümber. Iga nähtav leke viitab tihendi kulumisele või ebaõigele paigaldamisele.
Mõranemissurve testimine kontrollib perioodiliselt, et vedru ei ole nõrgenenud või plaat ei ole kulunud. Kui pragunemisrõhk on oluliselt suurenenud, võib sisemine saastumine takistada klapi täielikku avanemist. Kui pragunemisrõhk on vähenenud, võib esineda vedru väsimine või tihendi lagunemine.
Kontrollklapi RVP 30 kõige levinum probleem on klapi kinnijäämine, mille korral klapp ei avane ega sulgu korralikult. Tavaliselt tuleneb see saastumisest, mis jääb plaadi ja istme vahele. Süsteemi loputamine puhta hüdrovedelikuga lahendab sageli väiksema kleepumise. Tõsine saastumine nõuab klapi lahtivõtmist ja puhastamist või tihendikomplekti väljavahetamist.
HYDAC pakub spetsiaalselt RVP 30 jaoks mõeldud tihendikomplekte, sealhulgas kõiki O-rõngaid ja varurõngaid. Tihendite vahetamine võtab tavaliste käsitööriistadega tavaliselt vähem kui tunni. FKM-tihendite tihendikomplekti osanumber on SEAL KIT 30FKM. Klapi jõudluse säilitamiseks kasutage alati originaalseid HYDAC-tihendikomplekte või kontrollitud ekvivalente.
Kontrollklapi RVP 30 kasutamine väljaspool selle temperatuurivahemikku võib kahjustada tihendeid ja põhjustada lekkeid. FKM-tihendid saavad hakkama enamiku mineraalõlide hüdraulika rakendustega, kuid kokkusobimatud vedelikud, nagu teatud sünteetilised õlid, võivad vajada hoopis NBR-tihendeid. Enne paigaldamist kontrollige alati vedeliku ühilduvust.
Kust saab osta tagasilöögiklappi RVP 30
Kontrollklapi RVP 30 ostuvõimaluste hulka kuuluvad volitatud edasimüüjad ja veebitarnijad. HYDAC-i ametlik veebisait pakub otsetellimust RVP-30-01.X mudeli tähise jaoks, tarnimine 2–4 nädala jooksul kogu maailmas. See tagab autentsete komponentide täieliku tootjagarantii ja tehnilise toe juurdepääsu.
Tööstustarnijad, nagu MROstop ja Motion Industries, varustavad kontrollventiili RVP 30, mille hind on standardkonfiguratsioonide puhul umbes 600–850 USA dollarit. Need turustajad hoiavad sageli laoseisu koheseks tarnimiseks, mis aitab seisakuid minimeerida, kui kiiresti on vaja asendusklappe.
Veebiturud, sealhulgas eBay, loetlevad erinevate müüjate uusi RVP 30 klappe. Hinnad jäävad vahemikku ligikaudu 593–857 dollarit, olenevalt müüjast ja konkreetse mudeli konfiguratsioonist. Ostjakaitseprogrammid vähendavad nende kanalite kaudu ostmisel riske, kuigi müüja maine kontrollimine on endiselt oluline.
Kulualternatiive kaaluvate klientide jaoks ühendab Alibaba ostjaid selliste tootjatega nagu Huade, kes toodavad RVP 30-ga ühilduvaid tagasilöögiklappe. Hinnad on tavaliselt 30–50 protsenti madalamad kui HYDACi originaalid, mille minimaalne tellimiskogus on 1–10 tükki. Tarneaeg 1 kuni 2 nädalat ja üheaastane garantii on standardne. SSL-maksete krüpteerimine kaitseb tehinguid.
Allikate võrdlemisel võtke arvesse kogukulusid, sealhulgas saatmist, garantiitingimusi ja tehnilise toe saadavust. Volitatud kanalite kontrollklapp RVP 30 sisaldab dokumentatsiooni, CAD-faile süsteemi kujundamiseks ja juurdepääsu HYDAC-i inseneridele rakendusküsimuste lahendamiseks. Need teenused lisavad väärtust peale komponendi enda.
Majanduslikud kaalutlused
Kontrollklapp RVP 30 kujutab endast mõõdukat investeeringut terviklikku hüdrosüsteemi. Tüüpiline hinnakujundus 500–800 eurot positsioneerib selle ökonoomsemate alternatiividega võrreldes esmaklassilise komponendina. See kulu on õigustatud ventiili pika kasutusea ja nulllekkevõimega, mis vähendab vedeliku raiskamist ja hoiab ära saastumise.
Investeeringutasuvus tuleneb peamiselt seisakuaegade ja hoolduskulude vähenemisest. Süsteemid, mis kasutavad RVP 30, kogevad ventiili rikke tõttu vähem ettenägematuid seiskamisi. Metall-metalli tihend välistab järk-järgulise lekke, mis võib saastada süsteeme ja kahjustada allavoolu komponente. Tavalise 5–10-aastase paigaldusea jooksul ületab see kokkuhoid sageli esialgse hinnaerinevuse võrreldes odavamate tagasilöögiklappidega.
Energiatõhusus aitab kaasa ka majanduslikule väärtusele. Kontrollklapi RVP 30 madala rõhulanguse omadused tähendavad, et vedeliku läbi ventiili surumisel kulutatakse vähem pumba võimsust. Pidevalt töötavates suurtes süsteemides võib see energiasääst ulatuda tuhandete dollariteni aastas.
Hoolduskulud jäävad madalaks, kuna RVP 30 kasutab standardseid tihendikomplekte ja vajab hooldamiseks vaid põhitööriistu. Asendusosad jäävad HYDACilt ja edasimüüjatelt saadavale isegi aastakümneid tagasi paigaldatud ventiilidele. See osade pikaajaline kättesaadavus kaitseb investeeringuid seadmetesse ja vähendab vananemisriski.
Tulevikusuundumused ja digitaalne integratsioon
Hüdrauliliste komponentide tööstus ühendab järk-järgult andureid ja digitaalset jälgimist. Kuigi praegune kontrollventiil RVP 30 on puhtalt mehaaniline seade, võivad tulevased versioonid sisaldada klapi korpusesse integreeritud rõhuandureid või vooluhulga jälgijaid. Need täiendused võimaldaksid prognoositavat hooldust, tuvastades jõudluse halvenemise enne täieliku rikke ilmnemist.
Tööstus 4.0 algatused nõuavad paremat ühenduvust hüdrokomponentide ja juhtimissüsteemide vahel. RVP 30 nutikas versioon võib edastada oma oleku kesksele seiresüsteemile, hoiatades operaatoreid hooldustööde tegemisest või kui töötingimused ületavad kavandatud piire. See areng on kooskõlas laiema suundumusega seisukorrapõhise hoolduse, mitte ajapõhiste hooldusvälbade poole.
Vaatamata nendele tehnoloogilistele võimalustele jääb kontrollklapi RVP 30 põhikonstruktsioon tõenäoliselt muutumatuks. Vedruga kandev mehhanism on end tõestanud aastakümnete pikkuse kasutuse jooksul paljudes rakendustes. Kõik digitaalsed täiustused pigem täiendaksid kui asendaksid mehaanilist põhifunktsiooni.
Õige valiku tegemine
Kontrollklapi RVP 30 valimine sõltub klapi võimaluste sobitamisest süsteeminõuetega. Rakenduste jaoks, mis nõuavad maksimaalset rõhku kuni 350 baari ja voolukiirust kuni 600 liitrit minutis, pakub RVP 30 tõestatud jõudlust. Lekkevaba tihend on kriitilise tähtsusega süsteemides, kus isegi väikesed vastupidised vooluhulgad põhjustavad probleeme.
Eelarvekaalutlused on iga projekti puhul olulised. Kontrollklapp RVP 30 maksab rohkem kui tavalised alternatiivid, kuid vähem kui sarnaste spetsifikatsioonidega elektrooniliselt juhitavad ventiilid. See asetab selle keskteele, kus jõudlus ja töökindlus õigustavad esmaklassilist hinnakujundust ilma luksustasemeni jõudmata.
Tehniline tugi ja dokumentatsiooni kättesaadavus eelistavad RVP 30 keeruliste süsteemide jaoks, kus võivad tekkida integratsiooniprobleemid. HYDAC pakub inseneriabi ja üksikasjalikke spetsifikatsioone, mis aitavad süsteemidisaineritel komponentide valikut optimeerida. See tugi osutub väärtuslikuks ootamatute probleemide tõrkeotsingul või jõudluspiiride nihutamisel.
Kontrollklapp RVP 30 on teeninud oma maine tänu pidevale jõudlusele nõudlikes rakendustes. Selle spetsifikatsioonide, õigete paigaldusprotseduuride ja hooldusnõuete mõistmine aitab kasutajatel sellest hüdraulikakomponendist maksimaalset kasu saada. Olenemata sellest, kas kaitstakse kalleid pumpasid, säilitatakse akumulaatorirõhku või reguleeritakse voolu mobiilsetes seadmetes, pakub RVP 30 usaldusväärset ühesuunalist vooluhulga juhtimist, mis hoiab hüdrosüsteemid sujuvalt töökorras.
