Bosch Rexroth 4WE 6 D suunajuhtventiil on tänapäevaste hüdrosüsteemide põhikomponent. See klapp töötab elektriliselt juhitava suunalülitina, mis annab hüdraulikavedelikule teada, kuhu minna ja millal liikuda. Standardse NG6 suuruse ventiilina sobib see süsteemidesse üle maailma tänu rahvusvahelistele standarditele, mis panevad erinevad kaubamärgid koos töötama. Insenerid, kes peavad võrdlema tarnijaid, kontrollima hindu või mõistma tehnilisi üksikasju, leiavad, et see klapp pakub nii töökindlust kui ka paindlikkust keskmise ja kõrge rõhuga rakendustes.
Põhifunktsiooni ja disaini mõistmine
4WE 6 D klapp juhib hüdraulikavedelikku, vahetades seda nelja peamise pordi vahel, millel on sildid P, A, B ja T. Port P ühendatakse pumbaga, pordid A ja B ühendatakse täiturmehhanismidega, nagu silindrid, ja port T suunab vedeliku paaki tagasi. Klapp töötab nagu elektrilüliti, kuid elektri asemel hüdraulikaõli jaoks. Selle sisselülitamisel voolab vedelik ühes suunas. Kui lülitate selle välja, siis vool kas peatub või pöördub olenevalt klapi konstruktsioonist.
Klapi sees on metallist pool, mis libiseb edasi-tagasi täpselt töödeldud ava sees. Elektromagnet, mida nimetatakse solenoidiks, surub seda pooli, kui elekter voolab läbi selle mähise. 4WE 6 D kasutab seda, mida insenerid nimetavad "märjaks armatuuriks", mis tähendab, et solenoidkolb asetseb otse hüdraulikaõlis. See võib tunduda kummaline, kuid tegelikult pikendab see ventiili kasutusiga, kuna liikuvate osade ümber pole kuluvaid kummitihendeid. Samuti aitab õli jahutada solenoidi ja vähendab müra töö ajal.
Kui solenoid lülitub välja, lükkab tagasitõmbevedru pooli tagasi algasendisse. See vedrutagastussüsteem pakub ohutusfunktsiooni, kuna elektrikatkestuse korral naaseb klapp automaatselt teadaolevasse asendisse. Vedrust tulenev jõud peab ületama nii liikuvate osade hõõrdumise kui ka igasuguse rõhu tagasivoolutorus, mis muutub oluliseks hiljem, kui arutame süsteemi projekteerimise piire.
Klapi korpus järgib rahvusvahelisi paigaldusstandardeid, sealhulgas ISO 4401-03, CETOP 3 ja DIN 24340 vorm A. Need standardid määravad kindlaks kinnitusavade ja pordiühenduste täpse asukoha. See standardimine tähendab, et Rexroth 4WE 6 D saab füüsiliselt asendada sarnaseid Parkeri, Eatoni või teiste tootjate klappe ilma kinnitusplaati ümber kujundamata. Ostujuhtide jaoks loob see vahetatavus tarneahela paindlikkuse, kuna mitu müüjat võivad pakkuda ühilduvaid osi puudujäägi või hinnaläbirääkimiste ajal.
Rõhu väärtused ja vooluvõimsus
Rexroth 4WE 6 D suunajuhtventiil talub tõsist töörõhku. Peamised pordid P, A ja B võivad töötada rõhul kuni 350 baari, kuigi enamikus tehnilistes dokumentides on standardne maksimum 315 baari. Selle perspektiivi silmas pidades võrdub 315 baari umbes 4570 naela ruuttolli kohta, mis on ligikaudu samaväärne väikese auto kaaluga, mis surub postmargi suurusele alale.
Vooluvõimsus sõltub sellest, kas valite alalis- või vahelduvvoolu solenoidi. Alalisvooluversioonid suudavad taluda kuni 80 liitrit minutis, samas kui vahelduvvoolu versioonid saavad tavaliselt maksimaalselt 60 liitrit minutis. Erinevus tuleneb elektromagneti disainist ja sellest, kui kiiresti see pooli liigutab. Võrdluseks – 80 liitrit minutis suudaks vanni täita umbes kahe minutiga.
Siiski on üks kriitiline rõhupiir, mis üllatab paljusid disainereid. T-port, mis suunab õli tagasi paaki, ei tohi ületada 160 baari rõhku. See piirang on olemas, kuna tagasivooluvedru ja solenoidi jõud peavad usaldusväärselt ületama tagasivoolutorust tagasi suruva rõhu. Kui tagasivoolutoru rõhk läheb liiga kõrgeks, võib pool vibreerida, nihutada korralikult või isegi liikuda, kui see peaks paigal püsima. Süsteemid, mis jagavad tagasivoolukollektoreid mitme ventiili vahel või kasutavad pikki piirangutega tagasivoolutorusid, vajavad hoolikat arvutamist, et tagada T-pordi rõhu jäämine piiridesse.
Rõhu languse ja voolu vaheline suhe järgib prognoositavat mustrit. Maksimaalse vooluhulgaga 80 liitrit minutis tekitab klapp tavaliselt umbes 2,5 baari rõhukadu. See energia muundub soojuseks, mille hüdroõli peab ära kandma. Pidevalt töötamine nimivoolust või rõhust kõrgemal nõuab täiendavat jahutusvõimsust ja vastuvõetava klapi reaktsiooni säilitamiseks võib vaja minna spetsiaalseid drosselklapi komponente.
Insenerid, kes valivad 4WE 6 D uute konstruktsioonide jaoks, peaksid piisava ohutusvaru juures kontrollima, et süsteemi tagasivoolutoru rõhk jääks tunduvalt alla 160 baari piiri. Hea rusikareegel jätab vähemalt 20–30 baari padja, et toime tulla rõhu hüpetega kiire klapi vahetamise või mitme ventiili samaaegse lülitumise korral.
Pooli konfiguratsioonid ja töövariandid
Klapi nimesiltidele tembeldatud tähe- ja numbrisümbolid kirjeldavad täpselt, kuidas vedelik läbib eri asendeid. 4WE 6D "D" tähistab kindlat pooli disaini, tavaliselt vedrukeskset neljasuunalist konfiguratsiooni. Keskmises asendis blokeerib see pool nii P-st T-ni kui ka A-st B-ni. Kui see on pingestatud, ühendab see P-ga A ja B-ga T, mis pikendaks silindrit. Kui pinge on vabastatud, tagastab vedru pooli keskele ja silinder peatub.
Rexroth pakub palju erinevaid pooli sümboleid peale D-tüüpi. Mõned ühendavad vabalt ujuvate täiturmehhanismide jaoks kõik pordid keskmises asendis oleva paagiga. Teised blokeerivad koorma hoidmiseks kõik pordid. Valik sõltub sellest, mida peate masinal tegema, kui klapp on neutraalasendis. Press võib vajada koormahoidmiskeskust, samas kui materjalikäitlussüsteemile võib kasu olla ujukkeskmest, mis võimaldab täiturmehhanismidel seadistamise ajal vabalt liikuda.
Klapi korpus sisaldab käsitsi ületamise mehhanismi, mis on tavaliselt tähistatud väikese nupu või nupuga. Käivitamisel või hädaolukordades saavad tehnikud seda alistamist lükata, et pooli mehaaniliselt ilma elektritoiteta nihutada. See funktsioon osutub oluliseks uute süsteemide kasutuselevõtul või probleemide tõrkeotsingul, kuna saate kontrollida mehaanilist funktsiooni elektrilistest juhtseadmetest sõltumatult.
Mõnel 4WE 6 D mudelil on OF järelliide, mis näitab lukustuse kujundust. Nendel versioonidel pole tagasitõmbevedrut, kuid selle asemel kasutatakse mehaanilisi kuule või tihvte, mis lukustavad pooli viimati antud asendisse. Lühike elektriimpulss nihutab pooli, seejärel hoiab fiksaator seda seal ilma pideva toiteta. See konstruktsioon säästab energiat ja vähendab soojust, kuid nõuab erilist tähelepanu tagasivoolutoru rõhu stabiilsusele, kuna puudub vedrujõud, mis aitaks pooli paigal hoida.
Rakendustes, kus klapi kiire nihutamine tekitab survešokke, kasutavad pehme lülituse variandid pooli sisse töödeldud täpselt kujuga sooni ja avasid. Need funktsioonid avavad ja sulgevad järk-järgult vooluteid, selle asemel, et koheselt positsioonide vahel klõpsata. Tulemus vähendab veehaamri mõju, mis võib aja jooksul torusid ja liitmikke kahjustada. Standardne reageerimisaeg kestab 10 kuni 20 millisekundit sõltuvalt solenoidi tüübist ja süsteemi rõhust.
Elektrilised spetsifikatsioonid ja keskkonnapiirangud
Suunajuhtklapi 4WE 6 D solenoidmähised on loodud pidevaks tööks, mis tähendab, et need võivad olla pinge all lõputult ilma ülekuumenemiseta. Nimipinge korral jääb mähise temperatuuri tõus alla 30 Kelvini kraadi ja eeldatav eluiga ületab 10 miljonit lülitustsüklit. See vastupidavus muudab klapi sobivaks suure tsükliga automatiseerimiseks, kus ventiilid võivad pikema aja jooksul lülituda mitu korda sekundis.
Saadaolevate pingete hulka kuuluvad mõlemad 12, 24, 96 ja 205 volti alalisvoolu valikud ning vahelduvvoolu valikud 110 ja 230 voltiga. Mähised taluvad pingekõikumisi pluss-miinus 10 protsenti nimiväärtusest, mis aitab klapil töökindlalt töötada ka siis, kui toiteallikad kõikuvad. Elektriühendus järgib kolmepooluseliste pistikute standardit EN 175301-803. Kui pistikud on korralikult ühendatud, saavutavad need IP65 kaitseklassi, mis tähendab, et need peavad vastu igast suunast tulevatele tolmu- ja veejugadele.
Üks praktiline omadus, mida hooldustehnikud hindavad, on eemaldatav pööratav mähis. Saate lahti ühendada elektripistiku, eemaldada solenoidmähise, pöörata seda 360 kraadi mis tahes asendisse, mis muudab juhtmestiku lihtsamaks, ja paigaldada uuesti ilma hüdroahelasse murdmata. See paindlikkus lihtsustab paigaldamist kitsastesse kohtadesse ja võimaldab optimeerida juhtmete vedamist pärast klapi paigaldamist süsteemi.
Tavaliste tihendite töötemperatuuri vahemik on negatiivne 30 kuni pluss 80 kraadi Celsiuse järgi. Hüdraulikavedeliku enda viskoossus peab jääma vahemikku 10–500 ruutmillimeetrit sekundis, kuigi optimaalne jõudlus on umbes 25. Klapp kaalub ligikaudu 1,46 kilogrammi, piisavalt kerge, et seda paigaldamise ajal oleks lihtne käsitseda, kuid piisavalt raske, et tunda end olulise ja hästi tehtud.
Oluline ohutuskaalutlus hõlmab vedeliku süttimistemperatuuri. Solenoidi kuumim pind võib pideva töötamise ajal ulatuda 150 kraadini Celsiuse järgi. Hüdraulikaõli süttimistemperatuur peab olema sellest vähemalt 50 kraadi kõrgem, mis tähendab minimaalselt 200 kraadi Celsiuse järgi. Enamik mineraalseid hüdraulikaõlisid vastab sellele nõudele kergesti, kuid sünteetilised vedelikud või ebatavalised koostised vajavad enne kasutamist kontrollimist.
Hüdraulikavedeliku nõuded ja süsteemi kaitse
Rexroth 4WE 6 D suunajuhtventiili pikaajaline töökindlus sõltub suuresti hüdraulikavedeliku kvaliteedist. Täpne lõtk liugpooli ja klapi korpuse ava vahel ulatub vaid mõne mikromeetrini. Nendest vahekaugustest suuremad saasteosakesed põhjustavad kiiret kulumist ja lõpuks rikkeid kahe erineva mehhanismi kaudu.
Esiteks jäävad osakesed pooli ja ava vahele, põhjustades seda, mida tehnikud nimetavad kleepumiseks. Pool jääb paigale ja keeldub käsu peale nihkumast. See võib alguses tunduda katkendlik, kuna osakesed kiiluvad ajutiselt ja seejärel vabanevad, kuid probleem süveneb paratamatult, kui osakesi koguneb rohkem. Teiseks toimivad osakesed lihvimispastana, mis kulutab järk-järgult täppispindu. Kui vahed avanevad, suureneb sisemine leke. See leke mitte ainult ei raiska pumba võimsust, vaid tekitab soojust, mis lagundab õli ja kiirendab tihendi kulumist kogu süsteemis.
Rexroth määrab maksimaalse saastatuse taseme ISO 4406 klassi 20/18/15 järgi. See klassifikatsioon tähendab mitte rohkem kui 5000 osakest, mis on suuremad kui 4 mikronit ühe milliliitri õli kohta, mitte rohkem kui 1300 osakest, mis on suuremad kui 6 mikronit, ja mitte rohkem kui 320 osakest, mis on suuremad kui 14 mikronit. Selle puhtuse saavutamiseks on vaja tõhusat filtreerimist beeta suhtega vähemalt 75 25 mikroni juures.
Praktikas maksab filtreerimissüsteem ventiili eluea jooksul sageli rohkem kui klapp ise. Filtrielemendid vajavad korrapärast väljavahetamist ja õlianalüüsi testid kinnitavad, et saaste jääb piiridesse. Filtreerimisel pingutamine põhjustab kulukaid ventiilide vahetusi ja ootamatuid seisakuid. Insenerid, kes projekteerivad uusi süsteeme, peaksid eelarvesse seadma kvaliteetseid filtreid ja kavandama filtrite hoolduse kriitilise, mitte valikulise ülesandena.
Standardvedelik on mineraalhüdraulikaõli, mis vastab DIN 51524 osadele 1, 2 ja 3. Klapp töötab ka teatud sünteetiliste vedelike ja vee-glükooli segudega, kui määrate sobivad tihendimaterjalid. Tavalised nitriilkummist tihendid töötavad hästi naftaõlidega, kuid kõrge temperatuuriga rakendused vajavad fluoroelastomeerist tihendeid ja veepõhiste vedelike jaoks on vaja spetsiaalseid ühendeid, mis on märgistatud MH või MT.
Pilootventiili roll ja lekkeomadused
4WE 6 D klapp toimib sageli suuremate suunaventiilide juhtimiseks. Selles rakenduses lülitab väike 4WE 6 D juhtrõhku, mis liigutab põhietapi ventiilis palju suuremat pooli. Peaventiil võib töötada 600 liitrit minutis või rohkem, mis on palju suurem kui 4WE 6 D otsene võimsus, kuid kasutab juhtimisotsuste tegemiseks 4WE 6 D usaldusväärset lülitust.
Juhtventiilina kasutamisel mõjutab 4WE 6 D jõudlus otseselt kogu suure vooluhulga süsteemi ohutust ja reageerimist. Mis tahes ebastabiilsus juhtventiili T-pordis või liigne siseleke juhtventiilis põhjustab põhietapi positsioneerimisel vigu. See muudab vedeliku puhtuse ja T-pordi rõhu stabiilsuse pilootventiili rakendustes veelgi kriitilisemaks. Väikesest pilootventiilist saab sisuliselt aju, mis juhib palju võimsamat keha, nii et selle aju tervena hoidmine nõuab erilist tähelepanu.
Kõigil spool-tüüpi ventiilidel on konstruktsiooni järgi mõningane siseleke. Pooli ja ava vaheline lõtk peab võimaldama sujuvat liikumist, mis tähendab, et see ei saa täiuslikult tihendada nagu klapp. Uued ventiilid lekivad väga vähe, tavaliselt täisrõhul alla 0,5 liitri minutis. Kuna klapi töötunde koguneb ja kulumine suurendab lõtkusid, suureneb leke järk-järgult. See on normaalne ja ootuspärane.
Süsteemi projekteerijad peavad seda sisemist leket arvesse võtma, eriti rakendustes, mis hoiavad koormust. Silinder, mis kasutab asendi säilitamiseks 4WE 6 D-d, triivib aeglaselt, kuna õli lekib seesmiselt läbi klapi. Staatilise hoidmise jaoks muutub vajalikuks pilootjuhitava tagasilöögiklapi lisamine või koormust hoidva pooli konstruktsiooni kasutamine. Lekkekiiruse jälgimine aja jooksul annab ka varajase kulumise hoiatuse. Kui leke ületab tootja piirnorme, väldib ventiili väljavahetamine enne täielikku riket ootamatuid rikkeid.
Konkurentsivõimeliste võimaluste ja ristviidete strateegia võrdlemine

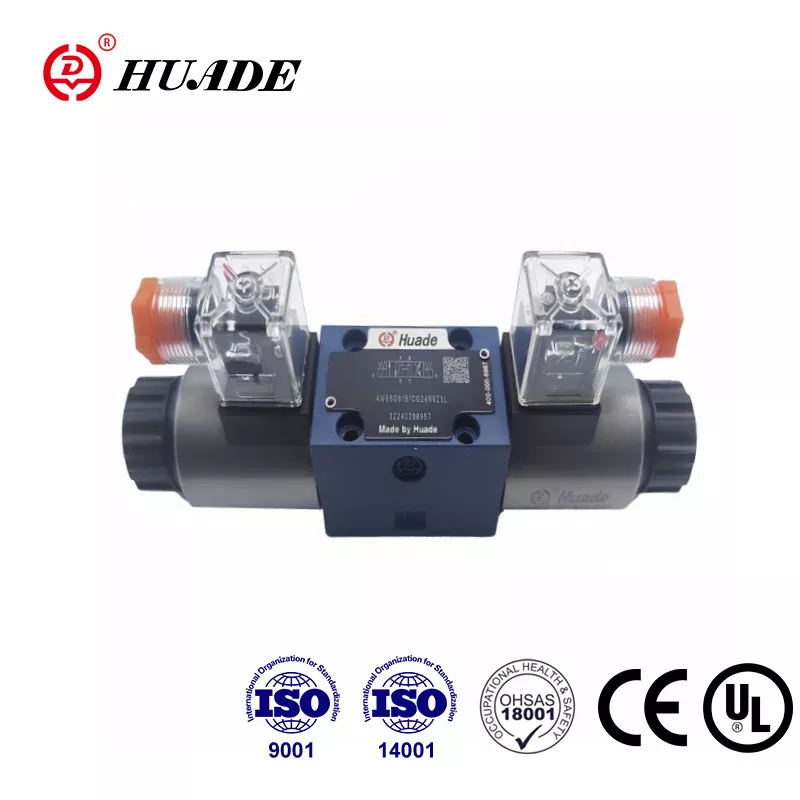

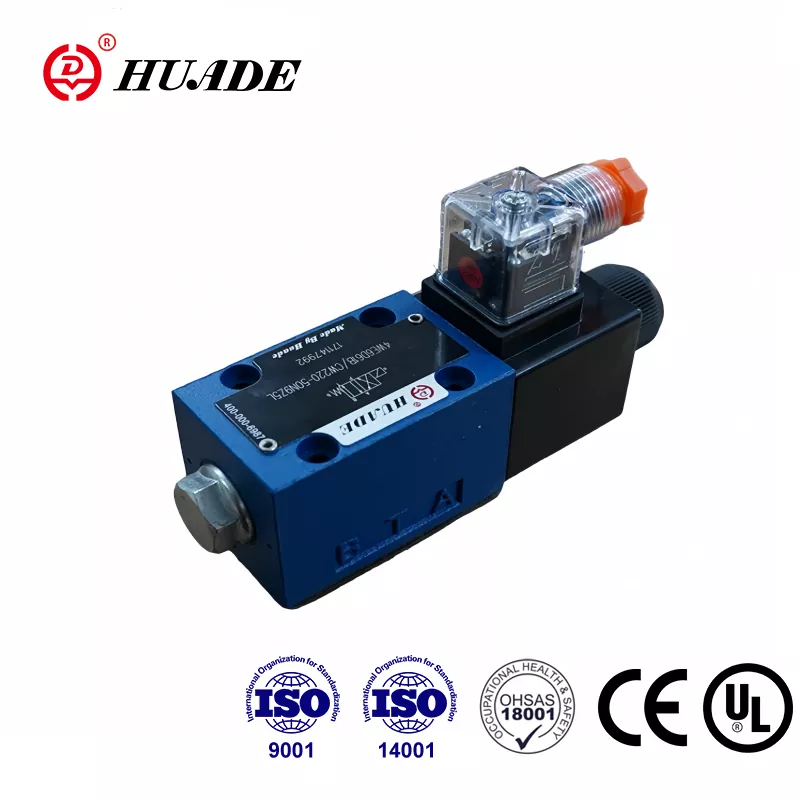

NG6 standardimine tähendab, et mitmed suuremad tootjad pakuvad suunajuhtventiilile Rexroth 4WE 6 D vahetatavaid alternatiive. Konkurentsivõimaluste mõistmine aitab ostjatel kaubelda paremaid hindu ja säilitada tarneahela paindlikkust.
Parker Hannifin toodab D1VW-seeriat, mis konkureerib otseselt 4WE 6 D-ga. Need ventiilid vastavad samadele NFPA D03 ja CETOP 3 paigaldusstandarditele, sarnase rõhuga umbes 345 baari ja vooluvõimsusega 80 liitrit minutis. Parker rõhutab täppistootmist ja energiatõhusust, pakkudes arvukalt elektrilisi variante, sealhulgas vahelduvvoolu alaldatud mähiseid ja pehme lülituspooli konstruktsioone.
Eaton Vickers toodab DG4V-3 seeriat, mis on tuntud raskete rakenduste jaoks sobiva vastupidava konstruktsiooni poolest. Ristviidetabelid kinnitavad, et teatud Rexrothi mudelitel, nagu OF-kinnitusega 4WE 6 D, on otsesed Vickersi ekvivalendid, nagu DG4V-3-2N. Vickersi kaubamärgil on kõrgsurvesüsteemides tugev maine, kuigi hinnad on sageli teistest valikutest pisut kõrgemad.
Ristviidete tegemisel on kriitiline detail T-pordi rõhureitingud. Kuigi peamised töörõhu võimalused jäävad erinevate kaubamärkide puhul sarnaseks, on tagasivooluportide piirangud oluliselt erinevad. Standardne Rexroth 4WE 6 D lubab T-pordis 160 baari. Vahelduvvoolu solenoididega Parker D1VW lubab ainult 103 baari tagasivoolu, kuid alalis- või vahelduvvoolu alaldatud versioonid tõstavad selle 207 baarini. Kui teie süsteemi konstruktsioon läheneb 160-baarisele tagasivoolurõhule, võib standardse Parkeri vahelduvvooluventiili asendamine põhjustada tõrkeid ebapiisava tagasisurve võime tõttu.
See variatsioon toob esile, miks ostjad ei saa lihtsalt eeldada, et mehaaniline vahetatavus võrdub funktsionaalse samaväärsusega. Täielikud spetsifikatsioonid, sealhulgas elektriline tüüp ja kõik rõhuklassid, peavad enne asendaja kinnitamist ühtima. Ostuosakonnad peaksid säilitama kontrollitud ristviidete loendit, mis näitab mitte ainult osade numbreid, vaid kinnitab, et kriitilised parameetrid vastavad rakenduse nõuetele.
Standardimise eelis ulatub kaugemale ainult hädaolukorrast. Projekteerimisetapis saavad insenerid määrata "Rexroth 4WE 6 D või heakskiidetud samaväärse", seejärel säilitada suhteid mitme tarnijaga. See konkurents hoiab hinnad mõistlikuna ja tagab, et osad jäävad kättesaadavaks isegi siis, kui ühel tootjal on tarneahela viivitusi. Peamine on teha eelnevalt kodutöö, et kontrollida, mis tegelikult kvalifitseerub samaväärseks, selle asemel, et avastada pärast installimist ühildumatust.
Sisse-välja lülitamisest kaugemale liikumine: millal kaaluda proportsionaalset juhtimist
Rexroth 4WE 6 D suunajuhtventiil pakub ainult kahendfunktsiooni. See lülitub täielikult sisse või välja, ilma midagi vahele jäämata. See toimib suurepäraselt paljude rakenduste jaoks, nagu klammerdamine, osade väljatõmbamine või lihtsad välja- ja sissetõmbamistsüklid. Kaasaegne automatiseerimine nõuab aga üha enam muutuvat kiirust, sujuvat kiirendust ja täpset asendijuhtimist, mida sisse-välja klapid lihtsalt pakkuda ei suuda.
Proportsionaalsed ventiilid, nagu seeria Rexroth 4WRPEH, täidavad selle tühimiku, muutes voolu pidevalt proportsionaalselt elektrilise sisendsignaaliga. Selle asemel, et lihtsalt sisse või välja lülitada, saab ventiili käsutada 25 protsendi vooluhulgale, 63 protsendi vooluhulgale või mis tahes muule väärtusele. See võimaldab juhtida silindri kiirust kogu selle käigu jooksul, rakendada pehmet käivitust ja seiskamist, et vähendada põrutuskoormust ning saavutada sujuvat liikumist mitmeteljelistes süsteemides.
4WRPEH-seeria säilitab sama NG6 suuruse ja kinnitusmustri nagu 4WE 6 D, muutes selle otseseks mehaaniliseks uuendusteeks. Vooluhulk on olenevalt mudelist vahemikus 4 kuni 40 liitrit minutis. Klapp sisaldab pardaelektroonikat, mis töötleb juhtsignaale, annab positsiooni tagasisidet ja rakendab keerukaid juhtimisalgoritme. See integreeritud elektrooniline disain on teravas kontrastis 4WE 6 D lihtsa elektromagnetilise ümberlülitusega.
Asendi tagasiside võimaldab juhtsüsteemil kontrollida, kas pool on tegelikult kästud asendisse liigutatud. See suletud ahelaga juhtimine saavutab täpsuse millimeetri murdosa piires, võimaldades selliseid rakendusi nagu servopressid, mis vajavad täpset jõu juhtimist, või tööpingid, mis nõuavad sujuvat kontuurimist. Elektriline tagasisidesignaal võimaldab ka diagnostilist jälgimist, et tuvastada kulumine või rike enne täieliku rikke ilmnemist.
Kaasaegsed proportsionaalsed ventiilid sisaldavad digitaalseid sideliideseid, nagu IO-Link, mis ühendavad need Industry 4.0 tootmiskeskkondadega. Klapist saab nutikas andur, mis pakub reaalajas toimivusandmeid, hooldusprognoose ja konfiguratsiooniparameetreid. See kujutab endast põlvkondadevahelist hüpet 4WE 6 D suunajuhtventiili põhilisest elektriühendusest.
Millal tuleks sisse-välja juhtimise asemel valida proportsionaalne? Kui rakendus hõlmab mõnda neist nõuetest, väärib proportsionaalne juhtimine tõsist kaalumist: muutuva kiirusega töötamine, sujuv kiirendus ja aeglustus, rõhu tõstmine osade õrnaks kontaktiks, asendi hoidmine ilma mehaaniliste lukkudeta või integreerimine programmeeritavatesse liikumiskontrolleritesse. Teisest küljest, kui vajate lihtsalt usaldusväärset suunavahetust ja vooluhulk püsib töötamise ajal konstantne, on lihtsam ja odavam 4WE 6 D siiski parem valik.
Paljud masinaehitajad alustavad sisse-välja ventiilidega, seejärel paigaldavad proportsionaalse juhtimise hiljem vastavalt klientide nõudmistele. Mehaaniline ühilduvus muudab selle uuenduse suhteliselt lihtsaks, kuigi elektriline integreerimine ja süsteemi häälestamine nõuavad täiendavaid tehnilisi jõupingutusi. Võimaliku tulevase uuendamise kavandamine piisava elektriinfrastruktuuri ja juhtimissüsteemi võimsusega projekteerimise teel säästab raha võrreldes hilisema täieliku ümberkujundamisega.
Ostukaalutlused ja tarneahela tegelikkus
Rexroth 4WE 6 D suunajuhtventiili tegelik hinnakujundus varieerub märkimisväärselt sõltuvalt konkreetsest mudelist, tarnijast ja turutingimustest. Uute ventiilide hind on sõltuvalt konfiguratsioonist ja kogusest tavaliselt vahemikus 350 kuni 730 USA dollarit. Kümne või enama ühiku tellimuste korral kehtivad mahusoodustused, kusjuures mõned turustajad pakuvad mitmetasandilist hinda, mis vähendab suuremate koguste puhul ühiku maksumust 15–25 protsenti.
Veebiturud, nagu eBay, loetlevad nii uusi kui ka kasutatud ventiile erinevates hinnapunktides. Kuigi kasutatud ventiilid võivad kulude kokkuhoiu mõttes tunduda atraktiivsed, jäävad ajalugu ja sisemine seisukord teadmata. Kuna siseleke suureneb koos kulumisega ja selle mõõtmiseks on vaja voolukontrolli seadmeid, on kasutatud ventiilid olulised riskid, kui müüja ei esita sertifitseeritud testitulemusi. Kriitiliste rakenduste puhul õigustab tagasihoidlik kokkuhoid harva usaldusväärsuse ebakindlust.
Volitatud edasimüüjad, nagu [BuyRexroth.com] (http://buyrexroth.com/), säilitavad tavapäraste konfiguratsioonide laoseisu, standardmudelite tarneaeg on tavaliselt 28 tööpäeva. See tähistab ligikaudu kuut nädalat, mis tundub sellise standardkomponendi puhul pikk, kuid peegeldab jätkuvat ülemaailmset tarneahela survet, mis mõjutab kogu tööstusautomaatika sektorit. Vähem levinud klapikonfiguratsioonid või erivalikud, nagu korrosioonikindlad katted, võivad pikendada tarneaega 12 nädalani või kauemaks.
Need teostusajad tekitavad seadmete tootjatele ja hooldusosakondadele tõelisi planeerimisprobleeme. Ventiilide tellimine pärast masina projekteerimise lõpetamist võib kogu projekti edasi lükata, kui tarnimine võtab oodatust kauem aega. Samamoodi peaksid hooldustoimingud varuma kriitilisi varuosi, mitte ootama rikete ajal erakorralisi korraldusi. Varude rahaline kandekulu vajab tasakaalustamist palju kõrgemate tootmisseisakute kuludega osade ootamise ajal.
Rahvusvaheline laevandus lisab veel ühe keerukuse kihi. Hüdraulilised ventiilid kvalifitseeruvad standardsete tööstuskaupadena ilma eriliste ekspordipiiranguteta, kuid transpordikulud ja tollivormistuse aeg erinevad sihtkohati oluliselt. Piirkondlikelt edasimüüjatelt tellimine, mitte otse Saksamaalt saatmine, tagab sageli kiirema kohaletoimetamise ja lihtsama logistika, hoolimata võimalikest kõrgematest ühikuhindadest.
Omandi kogukulu ulatub palju kaugemale ostuhinnast. Paigaldustöö, integreerimisprojekt, kasutuselevõtu aeg ja pidev hooldus aitavad kaasa eluaegsetele kuludele. Kõige olulisem on see, et õli nõuetekohase puhtuse säilitamiseks vajalik filtreerimissüsteem maksab kümne aasta jooksul sageli rohkem kui mitu ventiili vahetamist. Filtreerimise tähelepanuta jätmine lühiajaliste kulude kokkuhoiu eesmärgil põhjustab klapi enneaegse rikke, tekitades palju suuremaid pikaajalisi kulusid.
Ainult madalaimale ostuhinnale keskendunud ostjad tekitavad hiljem sageli kalleid probleeme. Täielik hindamine võtab arvesse müüja usaldusväärsust, tehnilise toe kvaliteeti, varuosade saadavust ja garantiitingimusi ning hinda. Suhete loomine mitme heakskiidetud tarnijaga tagab vastupidavuse ootamatute tarnehäirete vastu, säilitades samal ajal kvaliteedistandardid.
Hooldusnõuded ja tõrkeotsingu juurdepääs
Suunajuhtventiili 4WE 6 D standardsed tootekataloogid pakuvad spetsifikatsioone ja mõõtmeid, kuid puuduvad üksikasjalikud hooldusprotseduurid või tõrkeotsingu juhendid. Tootjad peavad neid tööalaseid teadmisi tavaliselt tehniliseks asjatundlikkuseks, mis nõuab eraldi hooldusdokumentatsiooni.
Rexroth ja HYDAC avaldavad põhjalikud hooldusjuhendid, mis hõlmavad lahtivõtmise protseduure, kulumispiirangute spetsifikatsioone, soovitatud varuosasid ja diagnostilisi vooskeemi. Need juhendid ei ole vabalt saadaval, kuid need tuleb osta või pakutakse klientidele, kes läbivad ametlikud koolituskursused. See poliitika kaitseb tootja teadmisi, tagades samas hooldust teostavatele töötajatele nõuetekohase väljaõppe.
Hooldusmeeskondade jaoks tähendab see, et te ei saa probleemide diagnoosimisel ega remondi planeerimisel tugineda ainult kataloogiteabele. Ühenduse loomine tootja tehnilise toe rühmaga enne probleemide tekkimist säästab hädaolukordades aega. Paljud turustajad pakuvad koolitusprogramme, mis hõlmavad mitut tüüpi ventiilid ja annavad praktilisi kogemusi lahtivõtmise ja testimise protseduuride osas.
Levinud hooldustööd hõlmavad solenoidi pooli vahetamist, tihendi uuendamist ja pooli puhastamist. Märg armatuuri konstruktsioon võimaldab mähiseid vahetada ilma hüdroõõnsust avamata, keerates mähist 90 kraadi ja tõstes selle ära. See viieminutiline protseduur ei nõua vedeliku äravoolu ega süsteemi rõhu vähendamist. Uued tihendid ja puhastatud pool võivad taastada suurema siselekkega ventiilide jõudluse nagu uued, eeldusel, et kulumine ei ole avanud lõtkusid spetsifikatsioonist kaugemale.
Klapiprobleemide süstemaatiline diagnoosimine väldib raisatud jõupingutusi osade juhuslikul asendamisel. Kui ventiil ei nihku, kontrollige esmalt, et elektritoide jõuaks mähisele õige pingega. Kontrollige oommeetriga mähise takistust, et veenduda, et mähis pole läbi põlenud. Kui elektrilised kontrollid läbivad, tekib kahtlus hüdraulikaprobleemide korral. Saastunud õli võis põhjustada pooli kleepumist, mis nõuab lahtivõtmist ja puhastamist. Madal toiterõhk ei pruugi anda piisavat juhtrõhku pooli nihutamiseks koormusjõudude vastu.
Elektriline testimine nõuab mähise takistuse spetsifikatsiooni tundmist, mis on esitatud üksikasjalikel andmelehtedel, kuid mitte põhikataloogides. Tüüpilised alalisvoolu mähised on 15 kuni 40 oomi, olenevalt nimipingest. Vahelduvvoolu mähised näitavad palju väiksemat takistust, sageli 5 kuni 15 oomi, kuna need sõltuvad voolu piiramisel pigem induktiivsusest kui puhtast takistusest. Avatud vooluring viitab läbipõlenud mähisele, samas kui väga madal takistus viitab lühistele.
Reaalmaailma rakendusjuhised
Tööstuslikud pressid esindavad 4WE 6 D suunajuhtventiili klassikalist rakendust. Klapp juhib silindri pikendust, et rakendada survejõudu, ja tagasitõmbamist vabastamiseks. Rõhualandusventiil piirab maksimaalset jõudu, samal ajal kui suunaventiil lihtsalt juhib suunda. Sellest sirgjoonelisest juhtimisest piisab paljudeks pressimistoiminguteks, kus jõud ja kiirus jäävad konstantseks.
Sissepritsevormimismasinad kasutavad klambrisilindrite, ejektori tihvtide ja südamiku tõmmete juhtimiseks mitut suunaventiili, sealhulgas 4WE 6 D mudeleid. Need funktsioonid nõuavad usaldusväärset suunajuhtimist minimaalse lekkega, et vältida osade kvaliteediprobleeme. Klapi võime töötada 315 baari juures võimaldab suurte valuvormide jaoks vajalikke suuri pingutusjõude.
Mobiilsed hüdroseadmed, nagu ekskavaatorid ja kraanad, kasutavad kogu süsteemis suunaventiile. 4WE 6 D toimib sageli juhtventiilina, mis annab juhtrõhu palju suurematele peamistele juhtventiilidele operaatorikonsoolis. See arhitektuur hoiab operaatori juhtseadised kerged ja reageerivad, samal ajal kui põhiventiilid saavad hakkama suurte vooludega, mis liigutavad noole, pulga ja kopa silindreid. Kompaktne NG6 suurus sobib hõlpsalt juhtventiili kollektoritesse, mis teenindavad mitut funktsiooni.
Montaažiliini automatiseerimine kasutab osade teisaldamiseks, kinnitamiseks ja pressimiseks sageli 4WE 6 D klappe. Kiire reageerimisaeg toetab mitut toimingut minutis. Pikk eluiga osutub oluliseks, kuna automatiseeritud liini klapitõrge peatab tootmise, mõjutades mitut allavoolu asuvat jaama.
Kõik need rakendused nõuavad lisaks põhispetsifikatsioonidele tähelepanu ka konkreetsetele detailidele. Pressi juhtseadised vajavad tööriistade kaitsmiseks ettevaatlikku rõhualandusklapi suurust. Vormimismasinad nõuavad pidevast tsüklist tulenevate suurte soojuskoormusega tegelemist. Mobiilsed seadmed puutuvad kokku šoki, vibratsiooni ja äärmuslike temperatuuridega, mis seavad kahtluse alla klapi töökindluse. Automatiseeritud süsteemid vajavad integreerimist programmeeritavate kontrollerite ja ohutusahelatega. 4WE 6 D loob võimeka aluse, kuid õnnestub ainult siis, kui kogu süsteemi ülesehitus vastab nendele rakendusespetsiifilistele nõuetele.
Valikuotsuse tegemine
Rexroth 4WE 6 D suunajuhtventiili valimine algab selle vastavuse kontrollimisest põhinõuetele. Süsteemi rõhk peab jääma 350 baari tasemele või alla selle, vooluvajadus ei tohi ületada 80 liitrit minutis alalisvoolu solenoidide puhul või 60 liitrit minutis vahelduvvoolu versioonide puhul ning tagasivoolutoru rõhk peab jääma alla 160 baari, sealhulgas rõhu hüpetega.
Elektrilised spetsifikatsioonid peavad vastama saadaolevatele toiteallikatele. Kuigi 24-voldine alalisvool on muutunud kaasaegsetes tööstuslikes juhtseadmetes peaaegu universaalseks, võivad vanemad seadmed vajada 110- või 230-voldise vahelduvvoolu versioone. Kinnitage, et pingetolerants jääks pluss-miinus 10 protsendi piiresse, et vältida töökindlusprobleeme madala toitekvaliteediga rajatistes.
Keskkonnatingimused määravad tihendimaterjali valiku. Standardne nitriilkummi töötab naftaõlidega negatiivsest 30 kuni 80 kraadi Celsiuse järgi. Kõrge temperatuuriga rakendused üle 80 kraadi vajavad fluoroelastomeerist tihendeid. Veepõhised vedelikud nõuavad spetsiifilisi tihendusühendeid, mis peavad vastu erinevale keemilisele keskkonnale. Samuti veenduge, et hüdraulikavedelik vastab DIN 51524 standarditele või konsulteerige alternatiivsete vedelike osas tootjaga.
Paigalduskaalutlused hõlmavad nii klapi liidest kui ka solenoidi orientatsiooni. Veenduge, et kinnituspinnal oleks tasane tihendustasapind koos õige poltide pöördemomendi ja O-rõngastihenditega. Planeerige elektriline marsruut, et kasutada ära pööratavat solenoidi, asetades konnektori sinna, kus juhtmestik on mugav ja kaitstud mehaaniliste kahjustuste eest.
Otsus standardse vedrutagastussüsteemi ja lukustusversiooni vahel sõltub töötsüklist ja energia kättesaadavusest. Fikseerimisventiilid säästavad energiat rakendustes, kus klapi asend muutub harva ja peab püsima pikka aega. Vedrutagastusega ventiilid pakuvad selgemaid rikkerežiime, kuna toitekadu viib need tagasi määratletud ohutusse olekusse.
Muutuva kiiruse reguleerimist, sujuvat kiirendust või asendi tagasisidet nõudvate rakenduste puhul ilmnevad 4WE 6 D piirangud. See annab märku, millal kaaluda proportsionaalseid ventiile vaatamata kõrgematele kuludele ja keerukusele. Otsus sõltub sageli sellest, kas rakendus vajab tõesti moduleerimist või kas õige vooluahela disainiga sisse-välja juhtimine saavutab vajalikud tulemused.
Peale klapi enda sõltub edu süsteemi õigest disainist. Mõõtke hüdrauliline jõuallikas nii, et see tagaks piisava voolu vajaliku rõhu juures ja mõistliku soojuse tootmisega. Paigaldage filter, mis vastab ISO 4406 klassi 20/18/15 nõuetele. Projekteerige tagasivoolutorud, et minimeerida vasturõhku T-pordis. Seadme saaste eemaldamiseks lisage esmase käivitamise ajal rõhu alandamise kaitse ja nõuetekohane süsteemi loputamine.
Järeldus ja strateegilised soovitused
Rexroth 4WE 6 D suunajuhtventiil jääb mõjuvatel põhjustel tööstusstandardiks. Selle kõrgsurvevõime, standardiseeritud liidesed ja tõestatud töökindlus teevad sellest hea valiku keskmise kuni kõrge rõhuga hüdrosüsteemide jaoks, mis nõuavad usaldusväärset suunajuhtimist. NG6 paigaldusstandardite ülemaailmne aktsepteerimine tagab tarneahela paindlikkuse mitme kvalifitseeritud müüja kaudu.
Edukas rakendamine eeldab aga klapi piiride austamist ja vajaliku hüdraulilise keskkonna säilitamist. 160-baarine T-pordi rõhupiirang ei ole soovitus, vaid kõva piir, mis põhjustab ületamisel rikkeid. Insenerid peavad hoolikalt analüüsima tagasivoolutoru dünaamikat, eriti mitme ventiiliga süsteemides, millel on ühised tagasivoolukollektorid.
Hüdraulikavedeliku puhtus on samuti vaieldamatu. ISO 4406 klassi 20/18/15 täitmine nõuab investeeringuid õigesse filtreerimisse ja pidevasse hooldusesse. See kujutab endast suurimat ventiiliga seotud eluea kulu ja väärib asjakohast eelarveprioriteeti. Raha säästmine filtreerimisel tekitab palju suuremaid kulusid klapi enneaegse asendamise ja ootamatute seisakute tõttu.
Standardiseerimise eeliste kasutamine tähendab kinnitatud ristviidete loendite säilitamist kontrollitud spetsifikatsioonidega. NG6 klappide mehaaniline vahetatavus erinevate kaubamärkide vahel tagab tarneahela vastupidavuse ainult siis, kui asendused on tehniliselt valideeritud, mitte eeldatud. Alternatiivide võrdlemisel pöörake erilist tähelepanu T-pordi rõhuväärtustele.
Uute masinakonstruktsioonide puhul kaaluge, kas sisse-välja juhtimine vastab tõesti praegustele ja tulevastele vajadustele. 4WE 6 D töötab hästi rakendustes, kus piisab suunavahetusest ja pidevast voolust. Kui muutuv kiirus, sujuv liikumine või integreeritud diagnostika muutuvad nõudeks, pakub proportsionaalne klapitehnoloogia lisainvesteeringut väärt võimalusi.
Klapp esindab küpset tehnoloogiat, millel on selge arusaam võimalustest ja piirangutest. Edu saavutab nende piiride austamine, hüdraulilise keskkonna õige hooldamine ja klapi võimete sobitamine rakenduse nõuetega. Nõuetekohaselt kasutatuna pakub 4WE 6 D suunajuhtventiil aastaid usaldusväärset teenindust nõudlikes tööstuslikes rakendustes.
