Kui inimesed otsivad märksõna "suunaline juhtventiil WE 4 Rexrothi jaoks", vaatavad nad tavaliselt ühte tööstusmasinate kõige levinumat hüdraulikakomponenti. Nimi võib siiski veidi segane olla. Enamik inimesi mõtleb "WE 4" all tegelikult Rexroth WE 6 seeria ventiili, millel on 4-suunaline funktsioon. "4" viitab ventiili neljale peamisele pordile, samas kui "6" näitab suuruse tähistust, mis vastab tööstusstandardi NG6 või CETOP 3 paigaldusmustrile.
See eristus on oluline, sest kui tellite osi või projekteerite süsteemi, peate täpselt teadma, millega töötate. Sellesse kategooriasse kuuluv Rexrothi suunajuhtventiil on olnud hüdraulikasüsteemide tööhobune aastakümneid ja sellel on head põhjused, miks see on tänapäeval populaarne.

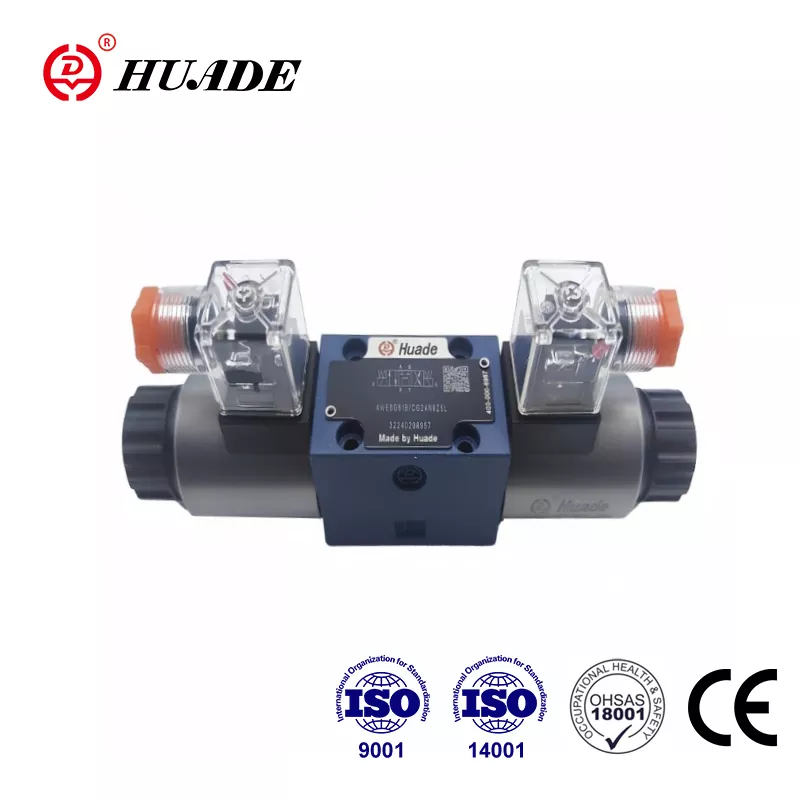

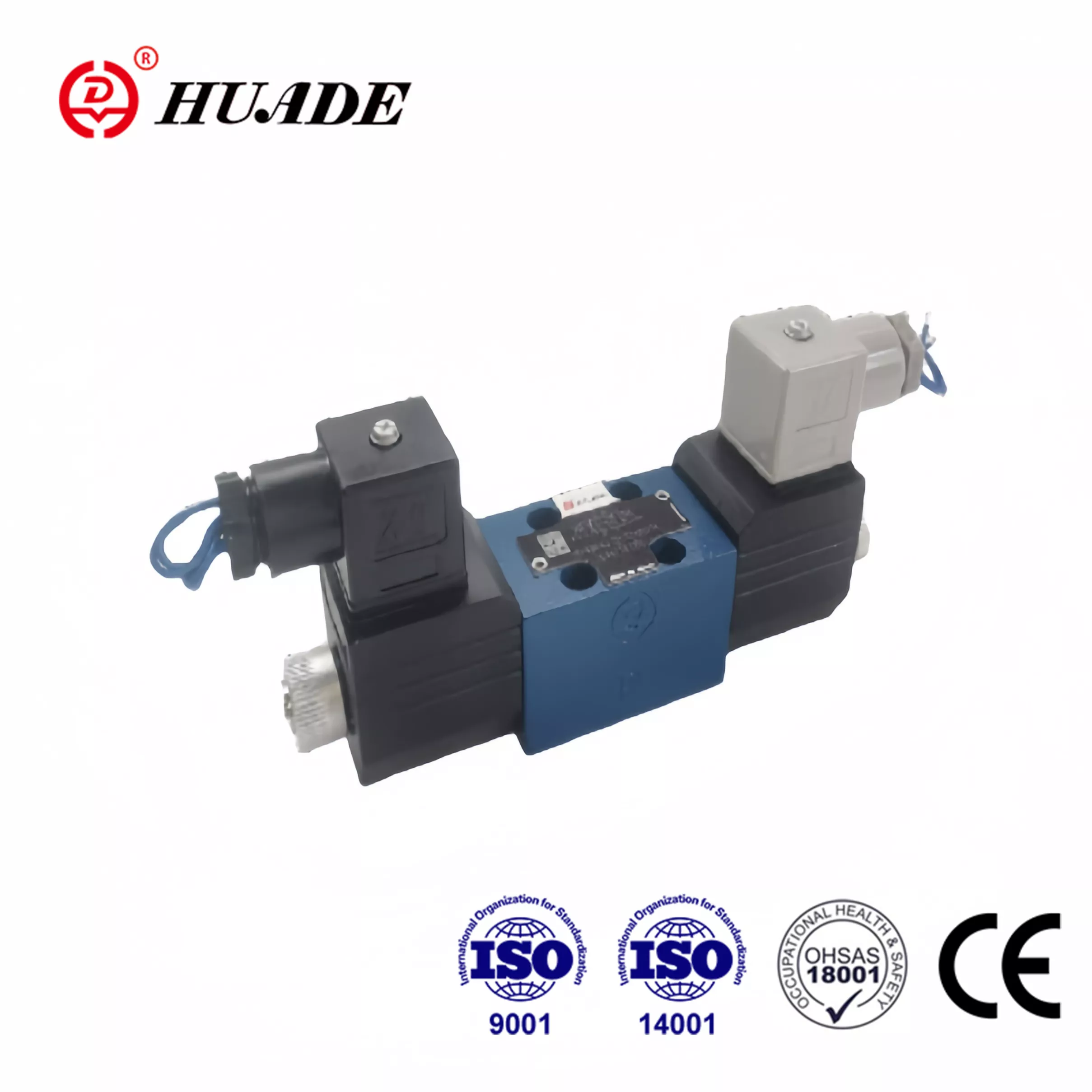

Mis teeb Rexroth WE 6 klapi eriliseks
Rexroth WE 6 suunajuhtventiil paistab hüdraulikaventiilide rahvarohkes valdkonnas silma, kuna see koondab kompaktsesse paketti tõsise jõudluse. See klapp talub rõhku kuni 350 baari, mis on umbes 5076 psi, ja voolukiirust kuni 80 liitrit minutis, kui kasutate alalisvoolu solenoidversiooni. Vahelduvvoolu solenoidi puhul langeb see 60 liitrini minutis, kuid enamiku tööstuslike rakenduste jaoks on see siiski piisav.
Ventiil kasutab nn otsetoimelist märgtihvti solenoidkonstruktsiooni. Liiga tehniliseks muutumata tähendab see, et elektromagnetiline mähis asetseb hüdroõlis, mis aitab seda jahutada ja muudab selle vaiksemaks. Õli määrib ka liikuvaid osi, mis pikendab klapi eluiga. See erineb mõnest odavamast konstruktsioonist, kus solenoid asub õlist väljas ja töötab kuumemalt.
Selle suunajuhtventiili eristab tegelikult see, kuidas see vastab rahvusvahelistele standarditele. Paigaldusmuster järgib ISO 4401-03-02-0-05, mis on sama, mis Ameerika NFPA D03 standard. See standardimine tähendab, et saate vahetada Rexrothi klapi teise kaubamärgi NG6 klapi vastu ilma paigaldusplaati või torustikku vahetamata. See on suur asi, kui hooldate vanemaid seadmeid või proovite osi kiiresti hankida.
4-suunalise funktsiooni mõistmine
Kui me räägime 4-suunalisest juhtventiilist, siis kirjeldame, kuidas klapp juhib hüdraulilist voolu. Klapil on neli peamist porti, tavaliselt tähistatud P, T, A ja B. Port P ühendub teie pumbaga ja juhib sisse survestatud hüdrovedelikku. Port T ühendub teie paagiga ja sealt naaseb vedelik. Portid A ja B ühendatakse teie hüdrosilindri või mootoriga.
Rexroth WE 6 ventiili saab konfigureerida 4/3 ventiilina, mis tähendab nelja porti ja kolme asendit, või 4/2 ventiiliks nelja pordi ja kahe asendiga. Kolmeasendiline versioon on tavalisem, kuna see annab teile neutraalse keskasendi, kus klapp naaseb, kui lülitate elektrisignaali välja.
Erinevad keskpositsioonid teevad erinevaid asju. Suletud keskus, mida Rexroth nimetab "C" pooliks, blokeerib kõik keskmises asendis olevad pordid, kuid ühendab A ja B paagiga. See on kasulik, kui peate koormat paigal hoidma. Avatud keskus, mis on Rexrothi süsteemis tähistatud tähega "G" või "T", ühendab pumba otse neutraalasendis oleva paagiga, blokeerides samal ajal A ja B. Seda kasutaksite fikseeritud töömahuga hammasrattapumba puhul, kuna see laseb pumbal tühjaks laadida, kui midagi ei liigu.
Populaarne on ka pooli "E" konfiguratsioon. See blokeerib pumba, kuid ühendab A, B ja T koos keskel. Ja kui vajate maksimaalset hoidejõudu, blokeerib "H" pool kõik neli porti täielikult neutraalasendis. Seda kasutavad masinad töökinnitusklambrite jaoks, sest pärast klambri seadistamist leket praktiliselt ei esine.
Kuidas Rexrothi klapp on võrreldes konkurentsiga
NG6 suunajuhtventiilide turg on konkurentsivõimeline, sarnaseid tooteid pakuvad Parker Hannifin ja Eaton Vickers. Kõik kolm suuremat kaubamärki toodavad ventiile, mis on füüsiliselt vahetatavad, kuna järgivad sama CETOP 3 standardit. See paneb teie ostuotsuse taanduma jõudluse üksikasjadele, hinnale ja sellele, kui kiiresti klapi kätte saate.
Rexroth WE 6 ja Vickers DG4V-3 maksimaalne võimsus on 80 liitrit minutis ja 350 baari peamistes portides. Parkeri D3W seeria vooluvõimsus on suurem, kuni 150 liitrit minutis sama D03 jalajäljega. See võib olla oluline, kui ületate piire, kuid enamiku rakenduste jaoks pakub Rexrothi klapp palju võimsust.
Üks valdkond, kus erinevused ilmnevad, on paagi pordi rõhuklass. Rexrothi ventiil lubab teatud tüüpi pooli tüüpide puhul T-porti vasturõhku tavaliselt 160 baari. Parkeri D3W ulatub kuni 210 baarini ja Vickers DG4V-3 suure jõudlusega versioon talub 207 baari. Kui teil on pikad tagasivoolutorud või peate juhtima vasturõhku, võib see teie valikut mõjutada.
Hinna poolest maksab Rexrothi suunajuhtventiil põhiseadme puhul tavaliselt umbes 255 naela, kuigi hinnad sõltuvad konfiguratsioonist ja ostukohast. Need ventiilid leiate tööstuslike edasimüüjate, kasutatud või üleliigsete seadmete eBayst ja suurte tarnijate kaudu, nagu RS Online.
Miks on vedelike puhtus olulisem, kui arvate
Siin on midagi, mis paneb paljud inimesed Rexroth WE 6 ventiili osas tähelepanuta. Kuigi see on ehitatud vastupidavaks ja talub 350-baarilist rõhku, on see üllatavalt tundlik määrdunud hüdroõli suhtes. Täpne sobivus pooli ja ava vahel võimaldab ventiilil kõrgel rõhul tihendada, kuid sama tihe vahe, tavaliselt 3–13 mikronit, tähendab, et osakesed võivad asjad kinni jääda.
Kui saasteained satuvad sellesse väikesesse pilusse, tekitavad nad seda, mida tööstus nimetab spool stictioniks või mudalukuks. Pool jääb kinni ja ei liigu isegi siis, kui solenoid on pinge all. Kui kasutate vahelduvvoolu solenoide, võib see tegelikult mähise läbi põletada, kuna see jääb suure tõukevoolu režiimile, selle asemel, et pooli liikumisel voolu hoida.
Rexroth täpsustab, et teie hüdrosüsteem peab vastama ISO 4406 puhtusklassile 20/18/15. See pole lihtsalt soovitus. Hea filtreerimine ja saaste eemaldamine teie süsteemist on ilmselt kõige olulisem asi, mida saate teha, et hoida oma suunajuhtventiilid usaldusväärselt töökorras. See on olulisem kui kõige kallima ventiili ostmine või elektriliste juhtseadmete üleprojekteerimine.
Korralik hooldusrutiin hõlmab filtrielementide kontrollimist rõhuerinevuse alusel, õli jahedana hoidmist ja selle tagamist, et vesi ei satuks süsteemi. Vana hüdrauliline ütlus ütleb, et hoidke oma õli "puhas, jahe ja kuiv" ning see on tõesti pika ventiili eluea võti.
Elektriühendused ja kaitse
Rexroth WE 6 ventiilil on erinevad pingevõimalused. Saate 24 V alalisvoolu, mis on levinud mobiilsetes seadmetes ja uuemates tööstuslikes masinates. Seal on ka 230 VAC vanemate tööstussüsteemide jaoks ja 110 V alalisvoolu mõnede erirakenduste jaoks. Vahelduv- ja alalisvoolu solenoidid on samas klapikorpuses vahetatavad, mis annab süsteemi uuendamisel paindlikkuse.
Kui lülitate solenoidklapi toite välja, tekitab see pinge hüppe. See on lihtsalt füüsika, kuid kui te seda õigesti ei käsitle, võib see põhjustada probleeme teie juhtelektroonikaga. Teil on vaja oma elektrikilbis välist liigpingekaitset või tellida ventiili pistikuga, millel on sisseehitatud häirete summutamine.
Ventiil pakub ka käsitsi tühistamise võimalusi. Tavaline käsitsi ületamine võimaldab tehnikul pooli liigutada, vajutades nuppu, kui toide on välja lülitatud. See on tõrkeotsingu või kasutuselevõtu ajal hindamatu väärtusega. Samuti on seenenupu valik, millel on fiksaator, mis lukustab klapi käsitsi asendisse, kuni selle välja tõmbate.
Millal seda ventiili kasutada ja millal mujalt otsida
Rexroth WE 6 suunajuhtventiil paistab silma lihtsa sisse-välja juhtimisega. Kui teil on vaja hüdrosilindrit pikendamiseks või tagasitõmbamiseks või mootorit sisse- ja tagasikäiguks, teeb see klapp oma tööd usaldusväärselt ja ökonoomselt. See on ehitusmasinate, põllumajandusseadmete, tööpinkide ja üldise tööstushüdraulika standardvarustus.
Mida see klapp ei tee, on proportsionaalne juhtimine. Lihtsa suunajuhtventiiliga ei saa te voolukiirust muuta ega täiturmehhanismi kiirust sujuvalt reguleerida. Kui teil on seda vaja, vaatate selle asemel Rexrothi 4WRA või 4WREE proportsionaalse klapi seeriat. Nendel klappidel on proportsionaalsed solenoidid, elektrooniline tagasiside ja asendiandurid, mis võimaldavad teil pooli asendit pidevalt analoogsignaali alusel juhtida.
Kulude erinevus on märkimisväärne. Proportsionaalne suundventiil võib maksta üle 2000 dollari, samas kui põhiline WE 6 suunajuhtventiil maksab sellest murdosa. Rakenduste puhul, mis vajavad ainult diskreetseid positsioone, pole proportsionaalsele juhtimisele lisaraha kulutamine mõttekas. Lihtsam klapp on töökindlam, kergemini hooldatav ja teeb täpselt seda, mida vajate.
Ohtlike kohtade jaoks pakub Rexroth WE 6 ventiili plahvatuskindlaid versioone Ex ib IIC T6 reitinguga. Neid võiks kasutada keemiatehastes või naftatöötlemistehastes, kus on plahvatusohtliku keskkonna oht. Klapi konstruktsioon on sama, kuid elektrilised komponendid vastavad olemuslikele ohutusstandarditele.
Paigaldamise ja süsteemi kavandamise kaalutlused
Rexrothi suunajuhtventiili õige paigaldamine muudab selle toimimise suureks. Klapp kinnitatakse alamplaadile, mis kinnitatakse teie kollektori või hüdroploki külge. Alamplaadil on teisaldatud läbipääsud, mis ühendavad teie torustikuga. Veenduge, et kasutate CETOP 3 alamplaati, mis sobib klapi pordi mustriga.
Klapi saate paigaldada mis tahes suunas, kuid peate mõtlema soojuse hajumisele. Alamplaadi soojusjuhtivus peab olema vähemalt 36,2 W/mK ja kui paigaldate samale kollektorile mitu ventiili, jätke tsentrite vahele vähemalt 55 mm. Solenoidi poolid võivad pöörata 90 kraadi, mis aitab kitsastes kohtades töötades või elektriühendusi teatud viisil suunata.
Üks asi, mida tuleb jälgida, on voolupiirangud. Kuigi ventiili võimsus on 80 liitrit minutis, peate juhul, kui teie süsteemitingimused võivad üleminekute või ümberlülitamise ajal vooluhulka suurendada, paigaldama rõhutorusse kasseti drosselklapi. Ilma selleta riskite pooli võnkumise või ebaühtlase käitumisega, kui töötate klapi võimsuspiiri lähedal.
Paagi ava rõhu piirang on veel üks disainilahendus. Kui pooli tüüpide puhul, mis on tähistatud "A" või "B", kui kasutate rõhku, mis võib suruda paagi ava üle 160 baari, peate seda porti käsitlema tühjendustoruna, mitte tagasivoolutoruna. Suunake see eraldi minimaalse vasturõhuga paaki või valige mõni muu ventiil, millel on suurem paagi pordi nimiväärtus.
Levinud probleemide tõrkeotsing
Kui Rexrothi suunajuhtklapiga hüdrosüsteem ei tööta korralikult, on loogiline viis viga välja selgitada. Alustage käsitsi tühistamisest. Kui saate pooli käsitsi liigutada ja täiturmehhanism töötab, on teie probleem elektriline. Kontrollige oma toiteallikat, juhtmeühendusi ja juhtsignaale. Kui ka käsitsi ületamine pooli ei liiguta, on teil mehaaniline probleem.
Mehaanilised probleemid taanduvad tavaliselt saastumisele või kahjustustele. Kui klapp on töötanud määrdunud õliga, võib pool olla kinni jäänud. Mõnikord saate selle vabastada, kui lülitate käsitsi ümber, koputades samal ajal kergelt klapi korpust, kuid kui saastumine on tõsine, peate ventiili lahti võtma ja puhastama või välja vahetama.
Elektririkked ilmnevad sageli läbipõlenud solenoidmähistena. Kui mõõdate mähise klemmide lõpmatut takistust, on mähis avatud ja vajab väljavahetamist. Madal takistus võib viidata lühisele. Tavalised alalisvoolu mähised on tavaliselt vahemikus 10 kuni 50 oomi, sõltuvalt nimipingest. Vahelduvvoolu mähiste näit on madalam, sageli umbes 3 kuni 8 oomi.
Vanemate ventiilide puhul on veel üks levinud probleem leke. Tihendid, mis takistavad õli väljast lekkimist, ja tihend, mis takistab sisemist leket poolist mööda, kuluvad aja jooksul. Välised lekked on ilmsed, kuid sisemine leke ilmneb täiturmehhanismide triivimise või hoidejõu kaotamisena. Tihendikomplekti asendamine tavaliselt parandab selle ja Rexroth annab üksikasjalikud ümberehitusjuhised oma hooldusdokumentides.
Hüdraulilise juhtimise suurem pilt
Rexroth WE 6 suunajuhtventiil esindab küpset tehnoloogiat, mis on end aastakümnete pikkuse tööstusliku kasutuse jooksul tõestanud. See ei ole tänapäevaste standardite järgi toretsev ega kõrgtehnoloogiline, kuid see on täpselt see, mida soovite usaldusväärse hüdraulika juhtimise jaoks. Ventiil teeb üht tööd hästi, see on ehitatud vastavalt kvaliteedistandardile ja järgib tööstuse tavasid, mis muudavad sellega töötamise lihtsaks.
Süsteemide jaoks, mis vajavad rohkem kui 80 liitrit minutis, pakub Rexroth WEH-seeriat pilootjuhitavaid ventiile. Need kasutavad väikest WE 6-tüüpi ventiili pilootetapina, et juhtida palju suuremat põhipooli. WEH-seeria ulatub kuni NG32 suuruseni ja suudab käidelda üle 1000 liitri minutis. Asjaolu, et isegi need suured ventiilid tuginevad pilootetapil WE 6 konstruktsioonile, näitab, kui oluline on see klapiarhitektuur hüdraulilise juhtimise jaoks.
Kui määrate uue süsteemi jaoks suunajuhtventiili või asendate selle olemasolevas varustuses, väärib Rexroth WE 6 seeria tõsist kaalumist. Hüdraulikasüsteemi nõuetekohasel hooldamisel on see kõrge rõhuvõimsus, head voolutugevused ja tõestatud töökindlus. Standardne kinnitus tähendab, et te ei ole seotud ühe tarnijaga, kuid Rexrothi tehniline kvaliteet ja tugi teevad neist selle kriitilise komponendi jaoks kindla valiku.
Mõistmine, mida "WE 4" tegelikult tähendab, jõudluspiiride tundmine ja selle hindamine, miks vedeliku puhtus on nii oluline, aitab teil nendest ventiilidest maksimumi võtta. Olenemata sellest, kas hooldate mobiilsete seadmete parki, projekteerite uut tööstusmasinat või otsite valesti töötavat hüdrosüsteemi, jääb Rexrothi suunajuhtventiil praktiliseks ja tõhusaks lahenduseks hüdraulika juhtimise vajadustele.
