Rõhu reljeefventiilid(PRVS) on hädavajalikud Ohutusseadmed tööstussüsteemides. Nad vabastavad automaatselt ülejäägi Surve ennetada seadmete kahjustusi, süsteemi rikkeid või ohtlikke plahvatusi. Nende ventiilide toimimise ja nende tööstaatuse mõistmine on ülioluline ohutute ja tõhusate tööstuslike operatsioonide säilitamine.
See põhjalik analüüs hõlmab Kõik, mida peate teadma rõhu leevendusventiilide kohta, põhiprintsiipidest täiustatud seiretehnikatele. Uurime erinevat tüüpi ventiile, Ühised probleemid, hooldusstrateegiad ja tööstusstandardid, mis neid hoiavad Kriitilised ohutusseadmed töötavad korralikult.
Rõhu leevendusventiil on nagu ohutus survestatud süsteemide valvur. Mõelge sellele kui automaatse vabastamise nuppu Avaneb, kui rõhk läheb liiga kõrgeks. Kui süsteemis olev rõhk jõuab a Ohtlik tase, klapp avaneb, et lasta osa survestatud vedelikust (gaas või vedelik) põgenemine. Kui rõhk langeb tagasi ohutule tasemele, sulgub klapp jälle.
Klapp töötab läbi lihtsa, kuid Tõhus mehhanism. Kevad- või pilootsüsteem jälgib pidevalt survet. Kui rõhk muutub vedrujõu ületamiseks piisavalt tugevaks, on klapp avaneb. See juhtub automaatselt ilma inimese juhtimiseta, muutes selle a Usaldusväärne viimane kaitseliin survega seotud õnnetuste eest.
Tööstusõnnetused, mis hõlmavad ülerõhku võib olla katastroofiline. Tõusis välja kuulus kolme miili saare tuumaõnnetus Kui kriitilised need ventiilid on ohutuse tagamiseks. Ilma korraliku rõhu leevendamiseta, Seadmed võivad plahvatada, põhjustades:
PRV -d on lõplik ohutusbarjäär, nii inimeste kui ka seadmete kaitsmine, kui muud juhtimissüsteemid ebaõnnestuvad.
Põhikomponentide mõistmine aitab Selgitage, kuidas need ventiilid toimivad:
Klapi elemendid: Peamised liikuvad osad, sealhulgas ketas (osa, mis avaneb ja avaneb sulgub) ja tihendid, mis takistavad lekkeid sulgemisel.
Sensing Elements: Need tuvastavad rõhu muutused. Need võivad olla kas diafragmid (jaoks Madala rõhuga, suure täpsusega rakendused) või kolvid (kõrgsurve, raskeveokite kasutamine).
Võrdlusjõu elemendid: Tavaliselt reguleeritavad vedrud, mis seavad rõhutaseme, mille korral klapp avaneb. Täiendavad osad nagu pihustid ja survekambrid peenhäälestatud klapi vastus.
Materjalid: Levinumate materjalide hulka kuulub messingist üldiseks kasutamiseks ja roostevabast terasest (klass 303, 304 ehk 316) söövitava keskkonna jaoks. Valik sõltub sellest, millist tüüpi vedeliku ventiili käepidemed ja töötingimused.
Kaasaegsed ventiilid nagu Emersoni J-seeria kasutavad tasakaalustatud lõõtsade kujundused, mis vähendavad allavoolu rõhu ja muutmise mõju Need täpsemad ja usaldusväärsemad.
Tööstuslikud rakendused
PRV -sid leidub paljudes tööstusharudes:
Nafta ja gaas: Torujuhtmete ja töötlemisseadmete kaitsmine ohtlike rõhu naelu eest.
Keemiline töötlemine: Reaktori plahvatuste ennetamine ja põgenemise eest kaitsmine reaktsioonid.
Aurusüsteemid: Võimul katelde ja aurujaotusvõrkude kaitsmine taimed ja tootmisvõimalused.
Veepuhastus: Ohutu surve säilitamine vee töötlemisel ja levitamisel süsteemid.
Farmaatsiatootmine: Steriilsete konteinerite ja töötlemisseadmete kaitsmine.
HVAC süsteemid: Hoonetes kütte- ja jahutussüsteemide ohutu kasutamise tagamine.
Tavalised ülerõhu olukorrad
Mitmed tingimused võivad põhjustada ohtlikke Surve kogunemine:
Samas kui mõlemad tüübid kaitsevad Ülerõhk, nad töötavad erinevalt:
Rõhu leevendusventiilid (PRVS): Avage järk -järgult ja neid kasutatakse tavaliselt vedelikega. Nad alustavad avanedes umbes 3-5% üle seatud rõhku ja sulgege täielikult, kui rõhk langeb 2–4% alla seatud punkti.
Ohutusventiilid (SRVS): Avage kiiresti "pop" toiminguga ja neid kasutatakse gaasidega või aur. Nad saavad hakkama rõhu tõusuga 10-20% üle seatud rõhku.
Kombinatsioonventiilid: Saab hakkama nii vedelike kui ka gaasidega, vahetades järk -järgult ja Pop -tegevus sõltuvalt vedeliku tüübist.
Vedruventiilid
Need on kõige tavalisemad tüübid, kasutades a Kevad klapi kinni hoidmiseks.
Eelised:
Puudused:
Kõige paremini kasutatud: Aurukatel, üldised protsessirakendused
Tasakaalustatud lõõtsad/kolbventiilid
Need ventiilid kompenseerivad seljarõhku efektid lõõtsa või kolvisüsteemi abil.
Eelised:
Puudused:
Kõige paremini kasutatud: Muutuva seljasurve, määrdunud või söövitavate teenustega süsteemid

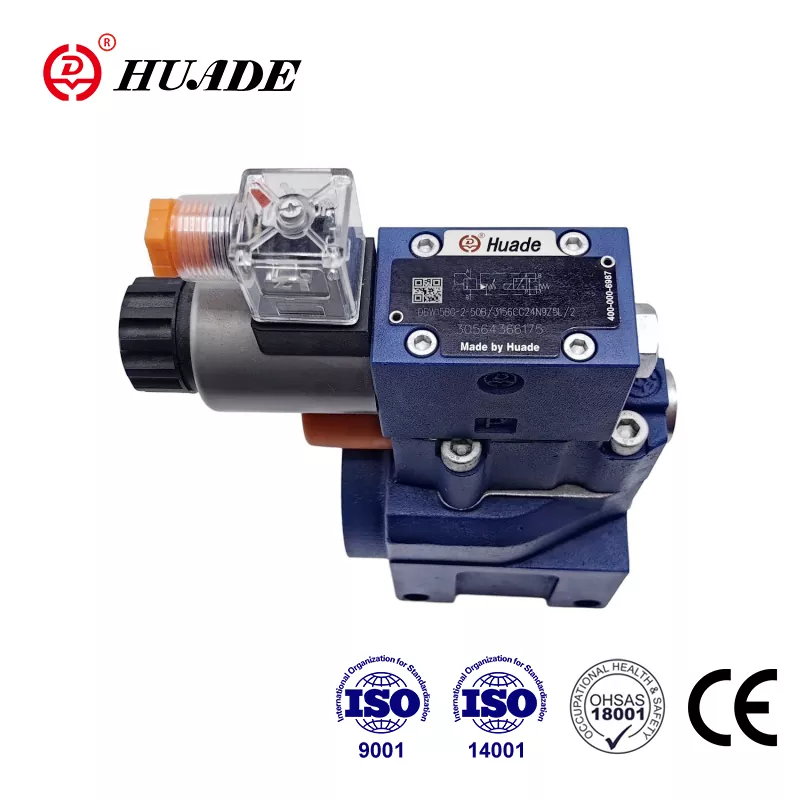

Pilootide juhitud ventiilid
Need kasutavad a kontrollimiseks väikest pilootklappi suurem peaklapp.
Eelised:
Puudused:
Kõige paremini kasutatud: Suured võimsusega süsteemid, kõrgsurverakendused
Rebenevad kettad
Need on õhukesed metallkettad, mis lõhkevad, kui Rõhk läheb liiga kõrgeks.
Eelised:
Puudused:
Kõige paremini kasutatud: Haruldased ülerõhu sündmused, söövitavad keskkonnad
Hüppelise reljeefventiilid
Need spetsiaalsed ventiilid avanevad sees Milsekundid, et kaitsta äkiliste rõhu tõusu eest.
Eelised:
Puudused:
Kõige paremini kasutatud: Kaitsed torujuhtmete kiire rõhu muutuste eest
Survestama
See on rõhk, milles klapp hakkab avama. Seda tuleb hoolikalt kalibreerida, tavaliselt testitakse kolm korda Veenduge täpsus ± 3% või 0,1 baari piires. Normaalne töörõhk peaks olema Lekke vältimiseks vähemalt 20% alla seatud rõhku (minimaalselt 10%).
Reljeefne rõhk ja ülerõhk
Relvarõhk võrdub seatud rõhu pluss ülerõhu toetus. Erinevad rakendused võimaldavad erinevat ülerõhku Tasemed:
ASME standardid piiravad ülerõhku 10% -ni Maksimaalne lubatud töörõhk (MAWP) enamiku laevade jaoks või tulekahju ajal 21% hädaolukorrad.
Uuesti surve ja puhumine
Surve on uuesti sisse lülitatud, kui klapp täielikult sulgeb uuesti. Puhumine on erinevus seatud rõhu ja uuesti vahe vahel rõhk, tavaliselt 4-20%. 3-5% marginaal hoiab ära vestluse.
Maksimaalne lubatud töörõhk (MAWP)
See on kõrgeim rõhk, mida kaitstud Seadmed saavad ohutult hakkama. Klapi komplekti rõhk ei tohi ületada MAWP -d ja Relvarõhk ei tohi ületada maksimaalset lubatud kogunenud rõhku (MAAP).
Tüüpiliste tõrkerežiimide mõistmine aitab tõrkeotsingu ja ennetamisega:
Klapp ei avane seatud surve korral
Põhjused:
Tagajärjed: Süsteemi ülerõhk, võimalike seadmete kahjustused või plahvatus
Süsteemi ülerõhk (klapp ebaõnnestub Avatud)
Põhjused:
Tagajärjed: Katastroofiline ebaõnnestumine, ohutusjuhtumid (nagu kolme miili saare juhtum)
Klapi leke
Põhjused:
Tagajärjed: Energiakaotus, keskkonna vabanemine, süsteemi ebatõhusus
Vestlus ja vibratsioon
Põhjused:
Tagajärjed: Klapi komponentide kiire kulumine, torukahjustus, müra
Kleepumine, kulumine ja korrosioon
Põhjused:
Tagajärjed: Klapi rike, ootamatu leke, ohutussüsteem kompromiss
Enamik probleeme tuleneb süsteemiprobleemidest selle asemel, et ventiilidefekte rõhutada õige valiku tähtsust, paigaldamine ja hooldus.
Hooldusstrateegiad
Ennetav hooldus: Regulaarne ülevaatus, puhastamine, määrimine ja testimine. Kõrge riskiga Rakendused võivad vajada iga -aastast hooldust.
Peamised kapitaalremondid: Täielik demonteerimine, mittepurustav testimine, komponent enne teenistusse naasmist asendamine ja täielik testimine.
Diagnostilised tehnikad
Põhikontroll: Visuaalsed kontrollid ja lekke testimine võivad tuvastada ilmseid probleeme.
Täiustatud mittepurustav testimine (NDT):
Need täiustatud tehnikad suudavad tuvastada Probleemid varakult, kulusid vähendades ja ebaõnnestumiste ärahoidmisel.
Nutikas jälgimine ja ennustamine Hooldus
Kaasaegne tehnoloogia pakub keerukaid Seiresüsteemid:
Traadita akustiline jälgimine: Süsteemid nagu Rosemount 708 saavad klapi toimimist tuvastada ilma füüsiline kontakt.
Positsioonisaatendajad: Seadmed nagu Fisher 4400 Monitori klapi asukoht pidevalt.
Tehisintellekt: AI ja masinõppe analüüsivad seireandmeid ennustamiseks ebaõnnestumised enne nende tekkimist.
Neid tehnoloogiaid kasutavad ettevõtted aruanded Planeerimata seiskamiste vähenemine kuni 50%. Edulood Shellilt, kindral Mootorid ja Frito-seade näitavad miljonite dollarite kokkuhoidu ennustava kaudu Hooldusprogrammid.
Riskipõhine kontroll (RBI) ja Usaldusväärsusekeskne hooldus (RCM)
RBI: Kvantifitseerib ebaõnnestumise ja tagajärgede tõenäosuse, võimaldades hooldust ressursid keskendumiseks kõrgeima riskiga seadmetele.
RCM: Võtab a Funktsioonidele keskendunud lähenemisviis, mis määrab kõige tõhusamad hooldusülesanded iga komponent.
Need lähenemisviisid töötavad koos optimeerimiseks Hooldusgraafikud ja parandage süsteemi üldist töökindlust.
Tööstusstandardite järgimine on Ohutuse ja juriidilise toimimise jaoks hädavajalik:
ASME katla ja survenuma kood
API standardid
ISO 4126 seeria
Rahvusvahelised standardid, mis hõlmavad ohutust Klapi nõuded, sealhulgas piloodiga juhitavad ventiilid ja rebenemiskettad.
Surveseadmete direktiiv (PED) 2014/68/EL
Euroopa eeskirjad, mis nõuavad CE -märgistamist ja rõhuseadmete vastavuse hindamine.
OSHA nõuded
USA tööohutuseeskirjad, mis keelavad klapi eraldamine ja sõltumatu rõhu leevendamise süsteemid.
Tehnoloogia suundumused ja tulevik Arendused
Digitaalne integratsioon
Kaasaegsed PRV -d lisavad üha enam Digitaalsed seire- ja juhtimissüsteemid. Nutiklapid saavad nendega suhelda olek, ennustage hooldusvajadusi ja optimeerige jõudlust automaatselt.
Arenenud materjalid
Uued materjalid peavad korrosiooni paremini vastu ja kesta kauem karmides keskkondades. Need materjalid vähendavad hooldust nõuded ja parandavad usaldusväärsust.
Simulatsioon ja modelleerimine
Arvutisimulatsioonid aitavad inseneridel kujundada paremad klapisüsteemid ja ennustage jõudlust erinevates tingimustes. See vähendab vajadust kallite füüsiliste katsete järele.
Keskkonnaalased kaalutlused
Uuemad klapid minimeerivad heitkoguseid ja Keskkonnamõju säilitades samal ajal ohutuse jõudluse. See on eriti oluline keemilise töötlemise ja õli rafineerimise rakendustes.
Rõhu leevendusventiili tööseisund hõlmab nii püsiseisundi parameetreid (nagu seadistage rõhu ja vooluhulk) kui ka vooluhulk Mööduvad reageerimisomadused (nagu avaaeg ja hüppekaitse). Usaldusväärsus sõltub standardite nõuetekohasest vastavusest, regulaarsest hooldusest ja üha enam nutikaid jälgimissüsteeme.
Olulised avastused hiljutistest uuringutest:
Disaini ja valiku jaoks:
Töö ja hooldamiseks:
Regulatiivse vastavuse tagamiseks:
Ettevõtte toetamiseks:
Järgides neid soovitusi ja Sõhutabeli ventiili juhtimisele tervikliku lähenemisviisi säilitamine, Organisatsioonid saavad tagada turvalise, usaldusväärse ja kulutõhusa toimingud, samal ajal kõigi regulatiivsete nõuete täitmine.
Rõhuvabastuse klapi tulevik Tehnoloogia näib paljutõotav, nutika jälgimise, ennustava hoolduse ja Täiustatud materjalid, mis jätkavad ohutuse ja töökindluse parandamist. Viibimine Nende arengute ja parimate tavade rakendamine on hädavajalik konkurentsieelise säilitamiseks, tagades samal ajal kõrgeima ohutuse tase.
