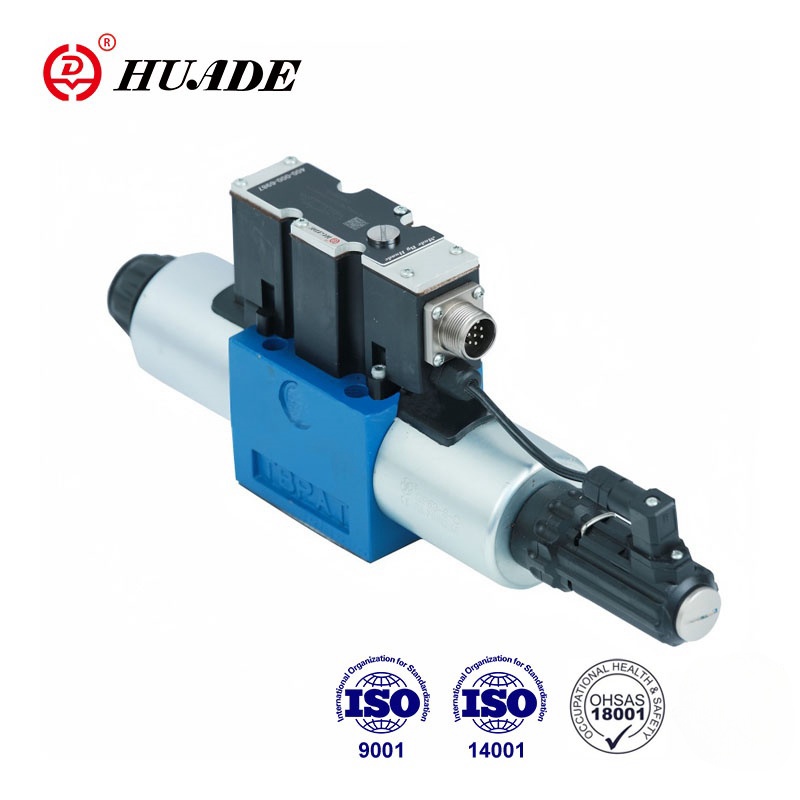

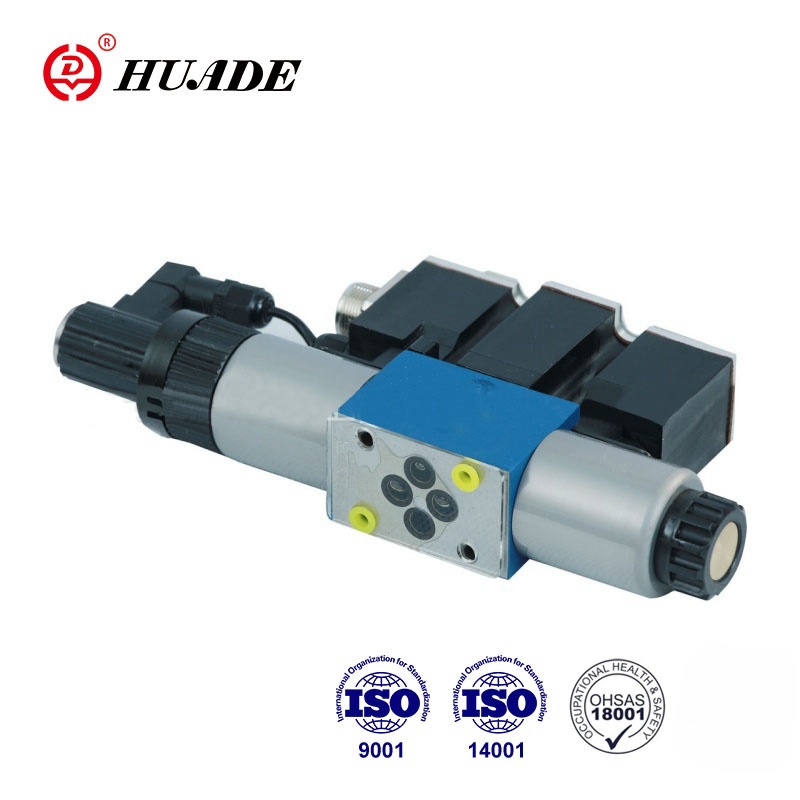

See 4Wree-2X klapp on otsene proportsionaalne suunaklapp, mida töötab proportsionaalne solenoid, et juhtida hüdraulilise vedeliku voolu ja voolu suunda. Elektromagneti juhtimist saab saavutada sisseehitatud võimendi kaudu. Toote jõudlus ühildub Rexrothi 4Wree-2X seeriaga.
| Hüdrauliline | |||
| Suurus | 6 | 10 | |
| Töörõhk | Pordid A 、 P 、 B | 31.5 | 31.5 |
| Port t | 21 | 21 | |
| Nominaalne vool qvnom △ p = 1MPa (l/min) | 8、16、32 | 25、50、75 | |
| Max. lubatud vool (l/min) | 80 | 180 | |
| Saastumisaste (μM) | ≤20 (soovitage 10) | ||
| Hüsterees (%) | ≤0,1 | ||
| Pööramisvahemik (%) | ≤0,05 | ||
| Reageerimise tundlikkus (%) | ≤0,05 | ||
| Rõhuvedelik | Mineraalõlid, fosfaatster | ||
| Viskoossuse vahemik MM2/S | 20 kuni 380 | ||
| Ümbritseva temperatuurivahemik (℃) | 4wre | -20 kuni +70 | |
| 4wree | -20 kuni +50 | ||
| Kaal (kg) | 4wre | 2.2 | 6.3 |
| 4wree | 2.4 | 6.5 | |
| Elektriline (integreeritud elektroonika) | |||
| Suurus | 6 | 10 | |
| Tarnetüüp | Alalisvoolu | Alalisvoolu | |
| Nominaalne pinge (V) | 24 | ||
| Solenoidi nominaalne vool (A) | 2.5 | ||
| Solenoidne mähise takistus (ω) | Mähise takistus 20 ℃ juures) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Kohustus | 100% | ||
| Max.coil temperatuur (℃) | 150 -ni | ||
| Isolatsioon DIN40050 -le | Ip65 | ||
| Seotud võimendi tehnilised andmed | |||
| Seotud võimendi | 4wre | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| 4wree | HD-VT-4Wree6-2X | HD-VT-4Wree10-2X | |
| Tarnepinge | Nominaalne pinge VDC | 24 | |
| Alumine piirav väärtus v | 19.4 | ||
| Ülemise piirav väärtus V | 35 | ||
| Võimendi võim | Imax a | <2 | |
| Impulssivool a | 3 | ||
Funktsioonid:
▶ Voolu suuna ja suuruse juhtimiseks otseselt juhitud proportsionaalne suunaklapp
▶ alamplaadi kinnitamiseks
▶ Elektripositsiooni tagasiside
▶ kevadise keskne juhtimispooli
▶ Tüüp 4Wree, integreeritud klapielektroonika liidese A1 või F1 -ga
▶ aktiveerimine on proportsionaalsete solenoidide abil, millel on keskmine keerme ja eemaldatav mähis
▶ klapp ja elektrooniline juhtimine ühest allikast
Rakendus:
Proportsionaalset ventiili 4Wree-2X saab kasutada erinevates valdkondades, näiteks tööpinkide, kergetööstus, metallurgia, kaevandamine, lennundus jne.
4/2 ja 4/3 proportsionaalsed suunaventiilid on otsekontrollitud alamplaadi kinnituse komponendid.
Neid juhivad proportsionaalsed solenoidid, millel on tsentraalne niit ja eemaldatav mähis. Solenoide kontrollib valikuliselt integreeritud juhtelektroonika.
Funktsionaalne kirjeldus:
Solenoididega (5 ja 6), mis on de-Energiseeritud, hoiab kontrollpooli (2) keskses asendis survevedrude abil (3 ja 4)
Kontrollpooli otsene töö (2), mis annab energiat ühe proportsionaalse solenoidi, nt. Solenoidi "B" juhtimine (6)
→ Juhtimispooli (2) liikumine vasakule proportsionaalselt elektrisisendi signaaliga
→ Ühendus p-st a ja b-t kuni t ava kaudu nagu ristlõiked koos progressiivsete vooluomadustega
Solenoidide eraldamine (6)
→ Juhtimispooli (2) tagastatakse survevedru kaudu kesksesse asendisse (3)
HD-4Wree ... A-2X
Eeneehituses olevas seisundis hoitakse pooli (2) mehaanilises keskpunktis solenoidse returse vedrude abil. See ei ole pooli sümboli "V" jaoks seotud hüdraulilise keskse positsiooniga! Kui elektriklapi suletud silmuse juhtskeem on suletud, paigutatakse poos hüdraulilise keskpunkti asendisse.
Kujundus:
Klapp koosneb põhimõtteliselt:
• Eluase (1) Mountinqi näoga
• Kontrollpool (2) kokkusuruvedrudega (3 ja 4)
• Solenoidid (5 ja 6) koos keskmise keermega
• Asendimuundur (7)
• Valikuline integreeritud juhtelektroonika (8)
• Mehaanilise nullpunkti reguleerimise (9) on juurdepääs PG 13.5 kaudu ja elektrilise nullpunkti pääseb ligi PG 7 (10) kaudu (tüüp 4Wree)
Proportsionaalse suunaklapi sümbol 4Wree-2X
