Kunagi vaadanud prügiauto tööd ja mõelnud:"Kuidas ta teab, et konteiner tuleb kõigepealt üles tõsta ja seejärel ideaalselt kallutada?"Või äkki olete näinud tehaseroboteid töötamas ideaalses järjestuses ja mõtlemas,"Mis teeb nad nii kooskõlastatud?"
Vastus võib teid üllatada – sageli on see lihtne, kuid geniaalne seade, mida nimetatakse rõhujada ventiiliks. Ja selle juhendi lõpuks saate täpselt aru, kuidas need "mehaanilised ajud" meie maailma sujuvalt töötavad.

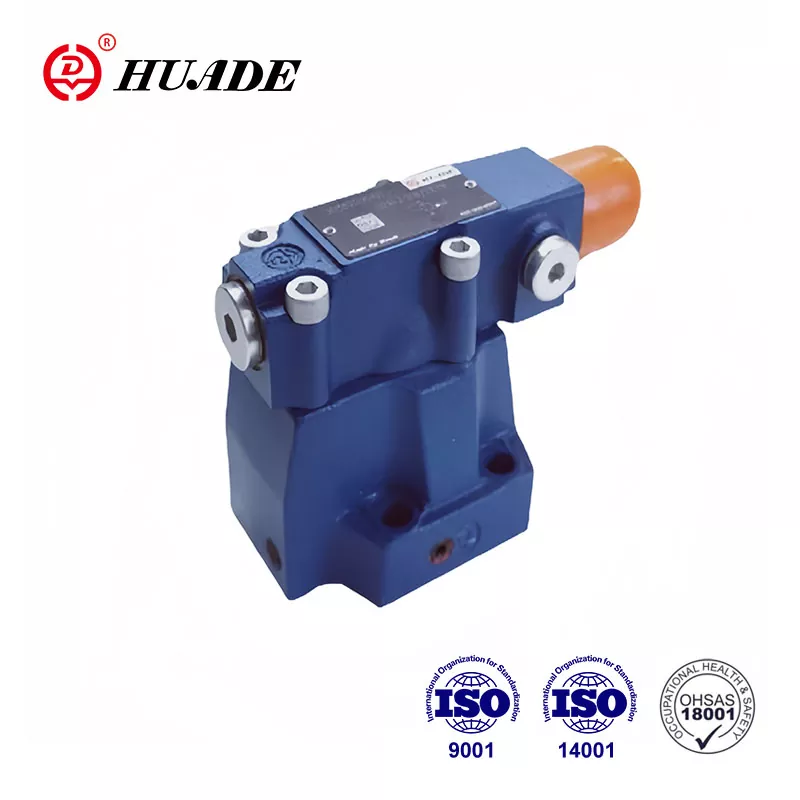

Mis on rõhujärjestuse ventiil? (Lihtne vastus)
Survejada ventiil (osarõhu reguleerimise ventiilsüsteemid) on nagu anutikas foor hüdrosüsteemidele. Nii nagu foor kontrollib, millal autod võivad sõita, kontrollib see klapp, millal võivad masina erinevad osad tööle hakata.
Siin on põhiidee:See jääb suletuks (punane tuli), kuni rõhk tõuseb teatud tasemeni, seejärel avaneb (roheline tuli), et lasta hüdraulikavedelikul voolata järgmisesse komponenti. See loob automaatse järjestuse ilma arvutite või elektriliste juhtseadmeteta.
Kiire näide:
Mõelge maapähklivõileiva valmistamisele:
1. samm:Valmistage leib (esmane tegevus)
Oota:Veenduge, et leib oleks õiges asendis
2. samm:Lisa maapähklivõi (teine tegevus)
Survejada ventiil teeb sama asja masinate puhul – see tagab, et 1. samm on enne 2. etapi algust täielikult lõpetatud.
Miks teie masinad vajavad rõhujada ventiile?
Huvitav, miks me ei saa lasta kõigel juhtuda korraga? Siin on põhjus, miks õige järjestamine on oluline:
Ilma järjestuse juhtimiseta oleks teil kaos. Kujutage ette, kui teie auto käigukast üritas käike vahetada, kui mootor veel käivitus, või kui 3D-printer alustas printimist enne voodi soojendamist. Täpselt nii juhtub hüdrosüsteemides ilma korraliku järjestuseta.
Ärijuhtum (miks insenerid neid armastavad):
Elektrit pole vaja- Töötab plahvatusohtlikes keskkondades, kus elektroonika ebaõnnestub
Kuulikindel töökindlus- Vähem osi tähendab vähem rikkeid (tavaline eluiga: 10+ aastat)
Kulude kokkuhoid- Saab asendada $ 5000 PLC süsteemid $ 200 klapiga
Hoolduse lihtsus- Enamik tehnikuid saab neid põhitööriistadega hooldada
Tõeline küsimus:Kas usaldaksite pigem arvutiprogrammi või lihtsat mehaanilist seadet määrdunud kõrgsurvekeskkonnas? Enamik kogenud insenere valib iga kord mehaanika.
Kuidas rõhujärjestuse ventiil töötab?
Tööpõhimõte on tegelikult üsna lihtne:
Põhiprotsess:
Algab esmane tegevus- Esimene silinder või mootor hakkab tööle
Surve koguneb- Kui esimene toiming on lõpetatud, lakkab vedelik liikumast ja rõhk tõuseb
Klapp avaneb- Kui rõhk jõuab seadistuspunktini (näiteks 400 PSI), avaneb järjestusventiil
Algab teisene tegevus- Vedelik voolab teise silindrisse või mootorisse
Mõelge sellele nagu tamm jões. Tamm (järjestusventiil) hoiab vett tagasi, kuni veetase (rõhk) tõuseb piisavalt kõrgele. Seejärel avab see väravad, et vesi allavoolu voolaks.
Põhiosad (mis on sees):
Klapi korpus- Peamine korpus (nagu maja)
Kevad- Määrab "päästiku rõhu" (nagu ukselukk)
Reguleerimiskruvi- teie rõhunupp (nagu termostaat)
Väline äravooluava- Hoiab näidud täpsed (nagu rõhu vähendamise auk)
Vihje saamiseks:Väline äravool on ülioluline – ilma selleta võib vasturõhk ventiili valel ajal avanema. Määrake oma süsteemi kujunduses alati väline äravool.
Hüdrauliliste järjestusventiilide tüübid: millist neist vajate?
Kas olete segaduses, millist tüüpi valida? Siin on jaotus, mis säästab teid kulukate vigade eest.
[Võrdle teistegarõhureguleerimisventiilide tüübid]
1. Otsetoimega hüdraulilised järjestusventiilid
Mõelge sellele järgmiselt:Lihtne vedruga uks
Reageerimisaeg:Välkkiire (2–10 millisekundit)
Rõhuvahemik:Tavaliselt kuni 5000 PSI
Maksumus:Eelarvesõbralik (50–300 dollarit)
Parim:Väikesed mobiilsed seadmed, kiirtsüklirakendused
Negatiivne külg:Kõrgel rõhul võib olla "hüppav".
2. Pilootjuhitavad rõhujärjestuse ventiilid
Mõelge sellele järgmiselt:Keeruline kaheastmeline süsteem
Reageerimisaeg:Aeglasem, kuid ühtlane (≈100 millisekundit)
Rõhuvahemik:Kuni 10 000+ PSI
Maksumus:Suurem investeering (200–1500 dollarit)
Parim:Suured tööstuslikud pressid, täppistootmine
Eelis:Kindel stabiilsus erinevates tingimustes
Millise peaksite valima?Kui vajate kiirust ja lihtsust, kasutage otsest tegevust. Kui vajate täpsust ja suurte voogudega toimetulemist, on teie lahendus pilootjuhtimine.
Survejärjestuse ventiilide rakendused: kus need töötavad
Huvitav, kus need klapid tegelikult töötavad? Neid on kõikjal – tõenäoliselt kohtate neid iga päev, ilma et te seda teaksite.
Tootmine ja tööstusseadmed
CNC töötluskeskused:Kinnitage toorik → alustage lõikamist → tõmmake tööriistad sisse
Sissepritsevormimine:Sulgege vorm → sisestage plastik → eemaldage osa
Hüdraulilised pressid:Paigutage materjal → rakendage survet → vabastage ja visake välja
Mobiilsete masinate rakendused
Prügiautod:Tõstke konteinerit → kallutage ja tühjendage → pöörduge tagasi asendisse
Ehitustehnika:Rakendage tugijalad → tõstke koormust → tõmmake noole sisse
Põllumajandusmasinad:Tõstke masin üles → lülitage jõuvõtuvõll sisse → käivitage töö
Spetsiaalsed süsteemid
Teleskoopsilindri juhtimine:Sujuvaks tööks pikendage sektsioone õiges järjekorras
Mitmeastmelised hüdrosüsteemid:Koordineerida mitut täiturmehhanismi ilma elektrooniliste juhtseadmeteta
Muster?Iga kord, kui näete hüdraulilisi seadmeid tegemas asju ideaalses järjekorras, korraldab etendust tõenäoliselt jadaventiil.
Mille poolest erineb rõhujärjestuse ventiil teistest ventiilidest?
Survejada ventiilid on lihtne segi ajada teiste sarnaste ventiilidega. Siin on, kuidas neid üksteisest eristada.
[Lisateavekaitseklapi funktsioonid]
Sequence Valve vs Relief Valve
| Funktsioon | Järjestusklapp | Vabastusklapp |
|---|---|---|
| Eesmärk | Kontrollib toimingute järjekorda | Kaitseb süsteemi kõrge rõhu eest |
| Vaikeolek | Suletud | Suletud |
| Kui see avaneb | Järgmise toimingu alustamiseks määratud rõhul | Ainult siis, kui rõhk on liiga kõrge |
| Kuhu vedelik läheb | Järgmise täiturmehhanismi juurde | Tagasi tanki |
Järjestusklapp vs redutseerimisklapp
| Funktsioon | Järjestusklapp | Vähendav ventiil |
|---|---|---|
| Vaikeolek | Tavaliselt suletud | Tavaliselt avatud |
| Mida see jälgib | Sisendrõhk | Väljundrõhk |
| Eesmärk | Alustage järgmist operatsiooni | Piirake allavoolu survet |
Hüdrauliliste järjestusventiilide valimise juhend: tehke seda esimest korda õigesti
Kas olete väsinud arvamast, milline klapp töötab? Siin on teie samm-sammult valikuprotsess:
1. samm: teadke oma süsteeminõudeid
Süsteemi maksimaalne rõhk:Klapp peab töötama 25% kõrgemal kui teie kõrgeim rõhk
Teisese vooluringi voolukiirus:Arvutage vajalik GPM (ventiil peab hakkama saama 20% rohkem)
Nõutav täpsus:±50 PSI üldkasutuseks, ±10 PSI täppistöödeks
Vajalik reageerimisaeg:Kiire (<50 ms) või stabiilne (> 100 ms)
2. samm: keskkonnareaalsuse kontroll
Küsige endalt need küsimused:
Mis on temperatuurivahemik? (Standardsed tihendid töötavad -10 °F kuni +200 °F)
Kui räpane on keskkond? (Kaaluge saastekindlust)
Mis tüüpi hüdrovedelik? (Nafta, sünteetiline, biopõhine?)
Kas teil on probleeme plahvatusohtliku atmosfääriga? (Võib nõuda erisertifikaate)
3. samm: arvutage oma klapi suurus
Vooluvõimsuse lihtne valem:
Nõutav Cv = voolukiirus (GPM) ÷ √ (survelangus klapil)
Näide:20 GPM sekundaarvool 100 PSI saadaoleva rõhulangusega vajab Cv = 20 ÷ √100 = 2,0
Vihje saamiseks:Mõõtke oma ventiil alati 20–30% suuremaks kui arvutatud, et vältida maksimaalse võimsusega töötamist.
Rõhujärjestuse ventiili paigaldamise näpunäited: vältige kulukaid vigu
Kas olete installimiseks valmis, kuid muretsete valesti? Järgige neid kohapeal testitud juhiseid.
Kriitilised seadistusparameetrid
Seadke rõhu arvutamine:Esmane koormus + 50-100 PSI ohutusvaru
Kaitseklapi koordineerimine:Seadke kaitseklapp 150–200 PSI järjestikuse klapi kohale
Väline äravooluühendus:Ühendage alati paagiga (ärge kunagi ühendage seda porti!)
Paigaldussuund:Järgige tootja spetsifikatsioone (tavaliselt mis tahes asend on OK)
Toimiv installijärjestus
Paigalduseelne kontroll:Kontrollige kõiki porte ja ühendusi
Paigaldage ventiil:Kasutage õigeid pöördemomendi spetsifikatsioone (tavaliselt 15–25 jalga-naela liitmike jaoks)
Seadke algrõhk:Alustage madalalt, reguleerige testimise ajal ülespoole
Testitsükkel:Enne lõplikku reguleerimist käivitage mitu täielikku tsüklit
Peenhäälestus:Optimaalse jõudluse saavutamiseks reguleerige seatud rõhku
Levinud algajate viga:Algselt liiga kõrge rõhu seadmine. Alustage alati madalalt ja töötage üles – rõhku on lihtsam tõsta kui kahjustatud seadmeid parandada.
Järjestusklapi tõrkeotsing: lahendage probleemid kiiresti
Süsteem ei järjesta korralikult? Siin on teie diagnostiline tegevuskava:
Probleem nr 1: sekundaarne toiming ei käivitu
Sümptomid:Esmane silinder lõpetab käigu, kuid sekundaarne ei aktiveeru kunagi
Kiire diagnoos:Kontrollige süsteemi manomeetrit esmase käigu lõppemise ajal
Lahendused (tõenäosuse järjekorras):
Madalama järjestuse klapi seadistatud rõhk
Tühjendage blokeeritud äravoolutoru
Asendage nõrk või purunenud vedru
Veenduge, et kaitseklapp ei avaneks liiga vara
Probleem nr 2: enneaegne sekundaarne aktiveerimine
Sümptomid:Mõlemad toimingud püüavad toimuda samaaegselt
Algpõhjused:Seadistage liiga madal rõhk VÕI ootamatud rõhutõusud
Parandage strateegia:Suurendage seatud rõhku 25 PSI sammu võrra, kuni saavutatakse õige järjestus
Probleem nr 3: ebaühtlane või mürarikas töö
Mida kuulete/näete:Löömine, vibratsioon, ebaühtlane jalgrattasõit
Tavalised kahtlusalused:Saastunud vedelik, õhk süsteemis, kulunud sisemised komponendid
Tegevuskava:
Kontrollige vedeliku puhtust (peaks olema ISO 18/16/13 või parem)
Tühjendage õhk kõigist kõrgpunktidest
Kui probleemid püsivad, ehitage klapp ümber või asendage see
Hädaolukorra diagnostika näpunäide:Kui kaotate tootmisaega, jätke jadaventiil ajutiselt mööda ja kasutage osade tellimise ajal käsitsi.
Survejärjestuse ventiilide hooldus: maksimeerige oma investeeringuid
Kas soovite vältida ootamatuid seisakuid? Need hooldusstrateegiad hoiavad teie ventiilid töös aastakümneteks:
90-päevane kontrollimise rutiin
Visuaalne kontroll:Otsige väliseid lekkeid, korrosiooni, lahtisi liitmikke
Surve kontrollimine:Kinnitage, et seatud rõhk pole triivinud (tolerants ±25 PSI)
Vedeliku analüüs:Kontrollige saastetaset ja vedeliku seisukorda
Tsükli loendamine:Jälgige toiminguid prognoositava hoolduse ajakava koostamiseks
Iga-aastased hooldustööd
Süsteemi täielik loputus:Vahetage filtrid ja hüdrovedelik
Klapi kalibreerimine:Lähtestage rõhud esialgsetele spetsifikatsioonidele
Tihendi kontroll:Kontrollige kulumist, enne kui need katastroofiliselt ebaõnnestuvad
Jõudluskatse:Kontrollige reaktsiooniaegu ja rõhu täpsust
Hoolduseelarve tegelikkus:Kui kulutate ennetavale hooldusele 200 dollarit aastas, säästab see tavaliselt üle 2000 dollari erakorraliste remonditööde ja tootmismahu pealt.
Nutikas hooldusnõuanne:Hoidke varuventiil konfigureeritud ja valmis. Probleemide ilmnemisel vahetage ventiilid ja ehitage rikkis seade uuesti võrguühenduseta – minimaalne seisakuaeg, maksimaalne tootlikkus.
Järjestusventiilide tehnoloogia suundumused: mis tuleb järgmisena
Huvitav, kas jadaventiilid vananevad? Tööstuse insaiderid teavad järgmist:
Smart Sequence Valve integreerimine
IoT andurid:Jälgige tsükleid, temperatuuri ja rõhu triivi
Ennustav analüüs:AI ennustab tõrkeid 30–60 päeva ette
Kaugdiagnostika:Kontrollige oma telefonist klapi tervist
Kulude tegelikkus:Nutikad ventiilid maksavad 2–3 korda rohkem, kuid võivad hoolduskulusid vähendada 40%
Täiustatud materjalid ja disain
Nanokatte tehnoloogia:Pikendab tihendi eluiga 300-500%
Komposiitklapi korpused:Kergem kaal, parem korrosioonikindlus
Madala hõõrdumisega sisemised osad:Vähendab energiakadusid 15-25%
Elektrooniline vs mehaaniline debatt
Elektroonilise juhtimise eelised:Lõpmatult programmeeritav, täpne, andmerikas
Mehaaniliste ventiilide eelised:Programmeerimist pole vaja, töötab ilma toiteta, lihtsam tõrkeotsing
Tööstuse tegelikkus:Isegi elektroonika arenedes säilitavad mehaanilised järjestusventiilid tugeva turuosa:
Kulutundlikud rakendused
Ohtlikud keskkonnad
Kaugkohad ilma usaldusväärse toiteta
Lihtsad süsteemid, kus elektroonika lisab asjatut keerukust
Alumine rida:Survejärjestusventiilid ei kao kuhugi – need arenevad targemaks, jäädes samas mehaaniliselt töökindlaks.
Teie järgmised sammud: pange need teadmised tööle
Kas olete valmis rõhujada ventiili täpsustama, paigaldama või tõrkeotsingut tegema? Siin on teie tegevuskava:
Süsteemidisaineritele:
Arvutage oma nõudedkasutades esitatud suuruse valemeid
Valige ventiili tüüpkiiruse ja täpsuse vajaduste alusel
Määrake väline äravool- ärge laske töövõtjatel seda odavaks teha
Kavandage juurdepääsu reguleerimiseks- tehnikud tänavad teid hiljem
Hooldusmeeskondadele:
Alustage seda 90-päevast kontrollikohe
Laos levinud varuosi(vedrud, tihendid, reguleerimiskruvid)
Dokumenteerige voolu seatud rõhudenne kui nad triivivad
Rongioperaatoridvarajasi hoiatusmärke ära tunda
Veaotsingu jaoks:
Kontrollige alati esmalt põhitõdesid- rõhk, vedeliku tase, filtri seisukord
Hoidke käepärast manomeetritkiireks diagnostikaks
Pidage meeles välise äravoolu reeglit- see lahendab 60% järjestikuse klapi probleemidest
Kas teil on konkreetse rakenduse kohta küsimusi?Enamik klapitootjaid pakub tasuta rakenduste tehnilist tuge – kasutage nende teadmisi.
Viimane mõte:Parim järjestusventiil on see, mis on õigesti valitud, õigesti paigaldatud ja korrapäraselt hooldatud. Õppige neid põhitõdesid ja teil ei teki enam kunagi salapäraseid järjestusprobleeme.
