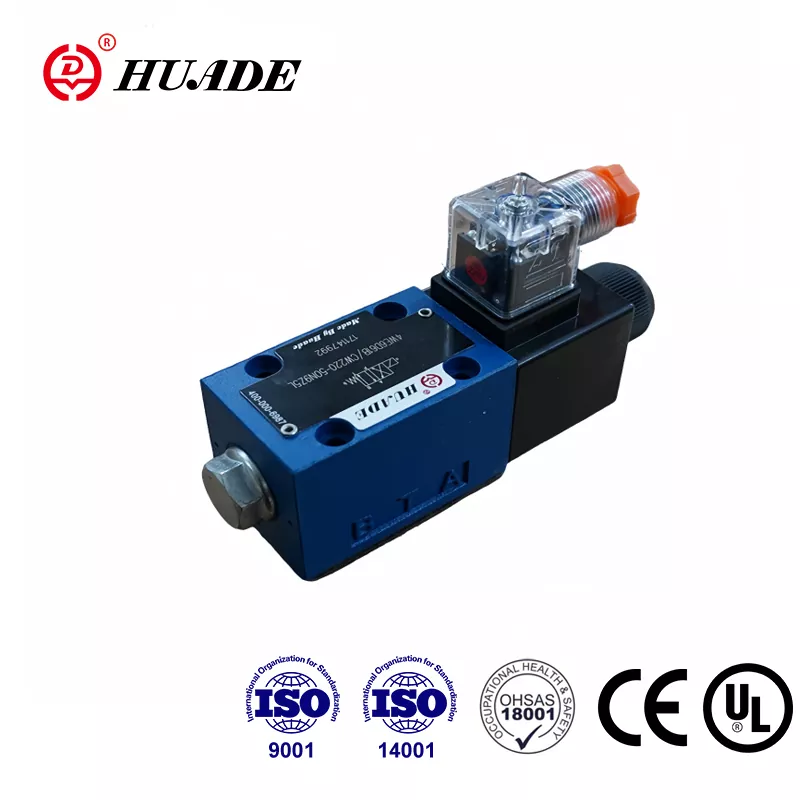

Hüdraulikasüsteemidega töötamisel võib õige suunajuhtklapi valimine muuta teie seadmete jõudlust ja töökindlust. Rexroth 4WE 6 Y suunajuhtventiil on teeninud oma maine tööstushüdraulika töökindla komponendina ja selle eriliseks muutmise mõistmine aitab teil otsustada, kas see on teie rakenduse jaoks õige valik.
Mis on suunajuhtklapp?
Enne 4WE 6 Y mudeli eripäradesse sukeldumist aitab see mõista, mida suunajuhtventiilid teevad. Need ventiilid on hüdraulikasüsteemide põhikomponendid, mis juhivad hüdraulikavedeliku liikumist. Vedeliku liikumisteed muutes määravad nad, millises suunas silinder liigub või kas mootor pöörleb ühel või teisel viisil. Mõelge neile kui hüdraulikavedeliku liiklusregulaatoritele, mis suunavad selle sinna, kuhu see minema peab.
Rexroth 4WE 6 Y suunajuhtklapp kuulub solenoidjuhtimisega ventiilide kategooriasse, mis tähendab, et see kasutab ventiili asendi vahetamiseks elektrilisi signaale. See elektriline juhtseade muudab selle hõlpsaks integreerimise automatiseeritud süsteemidesse, kus täpne ajastus on oluline.

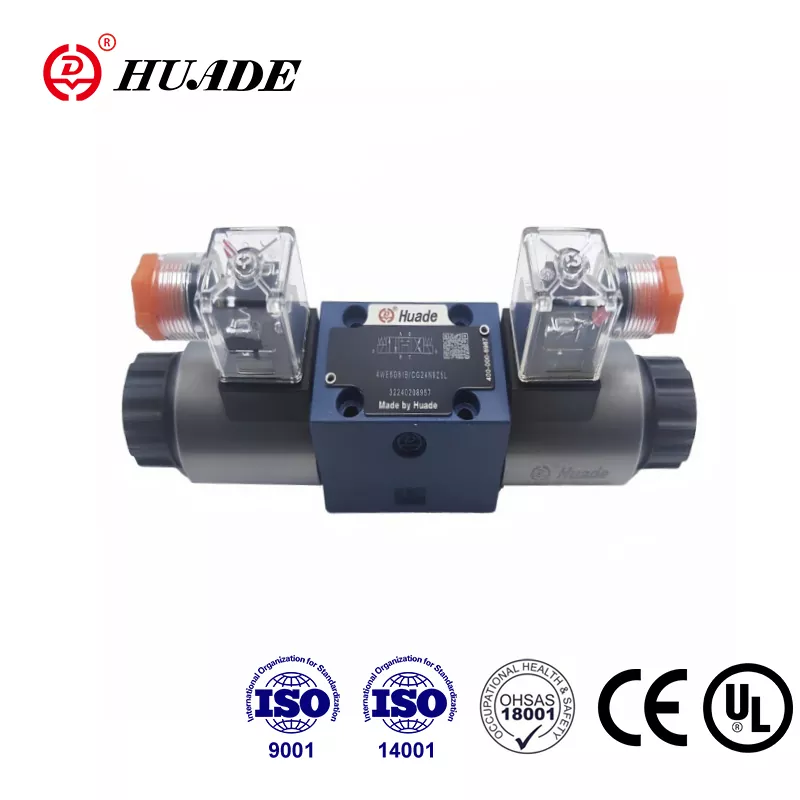

4WE 6 Y disaini põhitõed
4WE 6 Y on ehitatud NG 6 suurusstandardi järgi, mis on tööstushüdraulika üks levinumaid suurusi. Seda suurust tuntakse erinevates maailma paikades ka kui CETOP 3 või ISO 4401-03. See tähendab teie jaoks seda, et klapp sobib standardsete kinnitusmustritega, muutes paigaldamise lihtsaks ja vajaduse korral vahetamise lihtsaks.
Klapp töötab 4-suunalise, 2-positsioonilise ventiilina. Lihtsamalt öeldes on sellel neli porti hüdroliinide ühendamiseks ja see saab lülituda kahe erineva voolukonfiguratsiooni vahel. "Y" selle nimes viitab spetsiifilisele pooli konstruktsioonile klapi sees, mis määrab täpselt, kuidas vedelik igas asendis voolab.
Suunajuhtklapi 4WE 6 Y üks tähelepanuväärne omadus on selle otsetoimiv disain. Erinevalt pilootjuhitavatest ventiilidest, mis vajavad suurema peaklapi liigutamiseks väikest juhtsignaali, liigutab selle klapi solenoid otse vedeliku voolu reguleerivat pooli. See disain pakub tavaliselt kiiremaid reageerimisaegu, kuigi see tähendab, et klapp töötab kõige paremini mõõduka voolukiirusega, mitte eriti suurte voolukiirustega.
Kuidas Y-spooli konfiguratsioon töötab
Y-pooli konfiguratsioon Rexroth 4WE 6 Y suunajuhtventiilis loob kindla voolumustri. Kui solenoid ei ole pingestatud, istub klapp puhkeasendis. Selles olekus ühendub pumba rõhk ühe tööpordiga, samal ajal kui teine tööava voolab paaki. Kui lülitate solenoidi pingesse, nihkub pool nende ühenduste ümberpööramiseks.
See lülituskäitumine muudab 4WE 6 Y juhtventiilina eriti kasulikuks. Paljudes hüdrosüsteemides, eriti suurte peaventiilidega süsteemides, toimib 4WE 6 Y juhtajuna, mis ütleb suuremale ventiilile, mida teha. See saadab juhtrõhu põhiventiili ühele või teisele küljele, põhjustades selle suurema ventiili nihkumise ja suurte voolunõuetega toimetuleku.
Ventiil kasutab paljudes konfiguratsioonides nn lukustusmehhanismi. See tähendab, et kui solenoidi ja klapilülitite asendit sisse lülitate, jääb see sinna ka pärast voolu katkestamist. See ei lülitu tagasi enne, kui annate sellele uuesti energiat. See funktsioon säästab energiat, kuna te ei pea solenoidi pidevalt toite all hoidma.
Rõhu ja voolu võimalused
Rexroth 4WE 6 Y suunajuhtventiil suudab oma põhiportides toime tulla töörõhuga kuni 350 baari, mis tähendab umbes 5000 psi. See on tunduvalt kõrgem kui paljudel turul pakutavatel säästuventiilidel. Paagiava suudab standardversioonides taluda kuni 160 baari, mõned mudelid on mõeldud 210 baarile.
Vooluhulga jaoks suudab klapp juhtida kuni 80 liitrit minutis ehk ligikaudu 21 gallonit minutis. See muudab selle sobivaks keskklassi hüdrauliliste rakenduste jaoks. Kui teie süsteem peab hakkama saama suuremate vooluhulkadega, kasutate tavaliselt seda ventiili suurema peaklapi pilootjuhtimiseks, mitte ei käsitle kogu voolu otse.
Väärib märkimist, et need reitingud esindavad maksimaalset võimekust teatud tingimustel. Reaalsetes rakendustes sõltuvad tegelikud rõhulangud ja voolukäsitlus sellistest teguritest nagu teie hüdraulikavedeliku viskoossus ja konkreetsed vooluteed läbi klapi igas asendis.
Märgtihvti solenoidtehnoloogia
Üks peamisi omadusi, mis Rexroth 4WE 6 Y suunajuhtventiili eristab, on selle märgtihvtiga solenoidkonstruktsioon. Selles konfiguratsioonis asub solenoidi kolb otse hüdraulikavedelikus, mitte ei oleks sellest eemal. Kuigi see võib tunduda ebatavaline, pakub see tegelikult mitmeid eeliseid.
Hüdraulikavedelik toimib nii jahutusvedeliku kui ka solenoidi määrdeainena. See aitab solenoidil kauem vastu pidada ja miljonite tsüklite jooksul usaldusväärsemalt töötada. Vedelik neelab elektromagnetilise mähise tekitatud soojuse ja kannab selle minema, vältides ülekuumenemist, mis võib mähist kahjustada või vähendada selle magnetjõudu.
Märgtihvti konstruktsioon tähendab ka seda, et solenoidi saab eemaldada ja asendada ilma hüdrosüsteemi tühjendamata või survet sisaldavateks komponentideks purunemata. Mõne mudeli puhul saate mähist isegi 90 kraadi või täielikult ümber pöörata, et muuta elektriühendus teie paigalduse jaoks paremini juurdepääsetavaks.
Kuid see disain seab teie hüdraulikavedelikule teatud nõuded. Õli peab ühilduma solenoidi sisemiste komponentidega. Rexroth hoiatab spetsiaalselt teatud tsingipõhiste lisanditega hüdraulikaõlide kasutamise eest, kuna need võivad aja jooksul moodustada sadestusi, mis ummistavad ventiili väikesed sisemised kanalid.
Vedeliku ühilduvus ja puhtus
4WE 6 Y suunajuhtventiil töötab nii tavaliste mineraalsete hüdraulikaõlidega kui ka mitut tüüpi tulekindlate vedelikega. Standardsed tihendid on valmistatud NBR-st (nitriilkummist), mis talub enamikku mineraalõlidest ja töötab temperatuurivahemikus -30°C kuni +80°C. Kui vajate ühilduvust erinevate vedelike või kõrgemate temperatuuridega, on lisavarustusena saadaval FKM (fluorocarbon) tihendid.
Hüdraulikavedeliku puhtana hoidmine on Rexroth 4WE 6 Y suunajuhtventiili pikaajalise töökindluse jaoks ülioluline. Klapp nõuab vedeliku puhtust ISO 4406 klassiga 20/18/15 või paremat. Praktikas tähendab see, et vajate tõhusat filtreerimist, tavaliselt 10 mikroni või peenemate filtritega.
Saastunud vedelik on üks levinumaid suunajuhtventiilidega seotud probleemide põhjuseid. Vedelikus olevad osakesed võivad kriimustada pooli ja ava täppispindu, suurendades aja jooksul sisemist leket. Need võivad põhjustada ka pooli kleepumist, põhjustades aeglase või mittetäieliku nihkumise. Korralikult hooldatud filtreerimissüsteem hoiab ära need probleemid ja pikendab oluliselt ventiili kasutusiga.
Elektrilised valikud ja ühendused
Suunatud juhtventiil 4WE 6 Y on varustatud erinevate pingevalikutega, mis sobivad erinevatele toitesüsteemidele. Levinud valikud hõlmavad 24 V alalisvoolu, mis on paljudes tööstuslikes juhtimissüsteemides standardvarustuses, aga ka vahelduvpingeid, nagu 110 V või 230 V. Klapi energiatarve on tavaliselt umbes 30 vatti.
Ventiili tellimisel näitab mudeli number täpselt, millist pinget see vajab. Näiteks "G24" mudeli tähistuses tähendab 24 V alalisvoolu, samas kui "W230" tähistab 230 V vahelduvvoolu. Elektriühendus on tavaliselt standardse 3-kontaktilise pistikuna, mis vastab DIN EN 175301-803 spetsifikatsioonidele, kuigi saadaval on ka muud tüüpi pistikud.
Mõned klapi versioonid sisaldavad käsitsi tühistamise funktsiooni, mis on mudelikoodis tavaliselt tähistatud kui "N9". See võimaldab teil klapi nihutamiseks pooli käsitsi lükata, kui elektritoide pole saadaval, mis võib olla abiks seadistamise või tõrkeotsingu ajal. Sellel käsitsi tühistamisel on aga piirangud ja seda tuleks kasutada ainult siis, kui paagi rõhk on alla 50 baari.
Paigaldusnõuded
Rexroth 4WE 6 Y suunajuhtventiili õige paigaldamine on lihtne, kuid nõuab tähelepanu detailidele. Klapp kinnitatakse nelja kinnituspoldi abil standardsele NG 6 kollektorile või alamplaadile. Nõuetekohase tihenduse tagamiseks peab paigalduspind vastama kindlatele tasasuse ja sileduse nõuetele, tavaliselt mitte karedam kui Rz 4.
Pöördemomendi spetsifikatsioonid on olulisemad, kui arvate. Rexroth määrab standardsete meeterpoltide jaoks kinnituspoltide pingutamise 9 Nm-ni. Kui kasutate teatud keiserliku suurusega polte, muutuvad spetsifikatsioonid veidi, et võtta arvesse keerme erinevaid omadusi. Poltide ebapiisav pingutamine võib põhjustada väliseid lekkeid, samas kui liigne pingutamine võib moonutada klapi korpust ja põhjustada pooli kinnikiilumist.
Ventiili paigaldamisel veenduge, et kõik pordiühendused oleksid puhtad ja prahivabad. Isegi paigaldamise käigus sattunud väikesed osakesed võivad hiljem probleeme tekitada. Samuti on hea tava kontrollida elektriühendusi enne hüdraulilise rõhu rakendamist, tagades, et klapp nihkub õigesti ja juhtmestikuga probleeme ei esine.
Jõudlusnäitajad
Rexroth 4WE 6 Y suunajuhtklapp pakub reageerimisaega vahemikus 20 kuni 70 millisekundit pinge sisselülitamisel ja 10 kuni 60 millisekundit pinge väljalülitamisel. Need ajad võivad varieeruda sõltuvalt sellistest teguritest nagu vedeliku viskoossus, töörõhk ja voolutingimused.
Nagu kõigil pooli tüüpi ventiilidel, on ka 4WE 6 Y-l konstruktsiooni tõttu mõningane siseleke. Väike kogus vedelikku libiseb poolist mööda isegi siis, kui see peaks voolu takistama. See leke on normaalne ja vajalik õigeks määrimiseks, kuid see tähendab, et klapp ei sobi rakendusteks, kus peate koormat pikka aega paigal hoidma ilma igasuguse liikumiseta.
Sisemine leke suureneb järk-järgult klapi eluea jooksul, kuna pooli ja ava vahel toimub tavaline kulumine. See ei tähenda tingimata, et klapp vajab kohest väljavahetamist, kuid seda on vaja jälgida. Liigne leke võib vähendada süsteemi tõhusust ja lõpuks võib optimaalse jõudluse säilitamiseks vajada klapi vahetamist.
Ühised rakendused
Suunatud juhtventiil 4WE 6 Y leiab kasutust paljudes tööstuslikes rakendustes. Tööpingid kasutavad neid ventiile sageli abifunktsioonide, näiteks kinnitusseadmete või tööriistavahetajate juhtimiseks. Plastist survevalumasinad kasutavad neid erinevate juhtimisfunktsioonide jaoks. Tavaliselt sisaldavad need ventiilid ka katsestendid ja mobiilsed seadmed.
Üks eriti levinud rakendus on 4WE 6 Y kasutamine suuremate suundventiilide juhtventiilina. Selles rollis juhib see juhtrõhku, mis nihutab suuremat ventiili, võimaldades suure vooluhulgaga hüdrosüsteemide elektroonilist juhtimist. See pilootkonfiguratsioon kasutab ära klapi töökindlust ja suhteliselt madalaid kulusid, kasutades suuremaid ventiile ainult seal, kus tegelikult on vaja suurt vooluvõimsust.
Klapi võime töötada usaldusväärselt rõhul kuni 350 baari muudab selle sobivaks nõudlikeks rakendusteks, kus madalama rõhuga klapid ei pruugi pakkuda piisavat ohutusvaru. See rõhuvõime tähendab ka seda, et ventiil võib tõhusalt töötada süsteemides, kus on rõhutõus või kus ei ole alati tagatud täpne rõhureguleerimine.
Hoolduskaalutlused
Rexroth 4WE 6 Y suunajuhtventiil vajab suhteliselt vähe hooldust, kui seda kasutatakse selle spetsifikatsioonide piires. Kõige olulisem hooldusülesanne on hüdraulikavedeliku õige seisukorra säilitamine. See tähendab regulaarset õlivahetust vastavalt vedeliku tootja soovitustele ja filtri seisukorra järjepidevat jälgimist.
Kui märkate, et klapp reageerib tavapärasest aeglasemalt või ei nihku täielikult, on sageli süüdlane saastumine. Need probleemid lahendab tavaliselt filtrite kontrollimine ja asendamine vastavalt vajadusele. Kui probleemid püsivad pärast vedeliku puhtuse tagamist, võib ventiil ise vajada ülevaatust või väljavahetamist.
Solenoidmähise saab vahetada ilma ventiili süsteemist eemaldamata, mis minimeerib seisakuid. Kui mähis ebaõnnestub, saate sageli lasta asendada mõne minuti, mitte tundidega. See modulaarne disain on üks märgtihvti solenoidkonfiguratsiooni praktilisi eeliseid.
Maksumus ja saadavus
Ehtsad Rexroth 4WE 6 Y suunajuhtventiilid maksavad tavaliselt mitusada dollarit, täpsed hinnad sõltuvad konkreetsetest võimalustest ja pingenõuetest. See hinnapunkt peegeldab klapi kvaliteetset konstruktsiooni ja jõudlusvõimet. Kuigi on olemas odavamaid alternatiive, eriti Aasia tootjatelt, kannab Rexrothi nimi usaldusväärsuse mainet, mida paljud insenerid kriitiliste rakenduste puhul hindavad.
Klapp on laialdaselt saadaval Rexrothi edasimüüjate ja paljude tööstusettevõtete kaudu. Kuna see järgib standardseid NG 6 mõõtmeid, leiate vajaduse korral ka teiste tootjate funktsionaalselt sarnaseid ventiile, kuigi täpsed jõudlusnäitajad võivad erineda.
Suuremahuliste rakenduste puhul võib valikute üle arutamine otse Rexrothi edasimüüjate või esindajatega mõnikord anda parema hinnakujunduse või tarneaega. Samuti võivad need aidata tagada, et valite täpselt oma konkreetsetele vajadustele vastava konfiguratsiooni.
Millal kaaluda alternatiive
Kuigi Rexroth 4WE 6 Y suunajuhtventiil on paljudes rakendustes suurepärane, pole see alati parim valik. Kui teie rakendus ei nõua koormuse hoidmiseks sisemist leket, sobib paremini klapp või vastukaalu ventiil. Poolventiilidele omane leke muudab need nende lekkevabade rakenduste jaoks sobimatuks.
Rakenduste jaoks, mis vajavad pigem proportsionaalset juhtimist kui lihtsat sisse-välja lülitamist, pakub Rexroth proportsionaalseid suunaventiile nagu 4WRPEH seeria. Need ventiilid tagavad muutuva voolu reguleerimise ja suudavad säilitada vahepealseid positsioone, pakkudes palju keerukamaid juhtimisvõimalusi.
Kui teie vooluvajadus ületab 80 liitrit minutis, vajate kas suuremat klapi suurust või konfiguratsiooni, kus 4WE 6 Y toimib suurema peaventiili piloodina. Klapi kasutamine üle selle nimivooluvõimsuse võib põhjustada liigseid rõhulangusi, soojuse teket ja kiiret kulumist.
Viimased mõtted
Rexroth 4WE 6 Y suunajuhtventiil on kindel valik tööstuslikele hüdraulikasüsteemidele, mis vajavad usaldusväärset lülitusjuhtimist klapi rõhu- ja vooluvõime piires. Selle märgtihvti solenoidkonstruktsioon tagab suurepärase vastupidavuse, samas kui standardsuurus NG 6 tagab hõlpsa integreerimise enamiku hüdrosüsteemidega.
Selle ventiili edu taandub õigele rakendamisele ja paigaldamisele. Veendudes, et teie hüdraulikavedelik on puhas ja ühilduv, järgides paigaldusmomendi spetsifikatsioone ja jäädes klapi tööparameetrite piiresse, tagate teile aastatepikkuse usaldusväärse teeninduse. Klapi võime toimida kas otsejuhtimiselemendina või juhtventiilina tagab süsteemi projekteerimisel paindlikkuse.
Kui mõistate, mida 4WE 6 Y suunajuhtventiil hästi teeb ja kus on selle piirangud, saate teha teadlikke otsuseid selle kohta, kas see on teie hüdrosüsteemi jaoks õige komponent. Õige kasutamise korral on see töökindel tööhobune, kes saab päevast päeva hakkama nõudliku vedeliku suuna juhtimise ülesandega.
