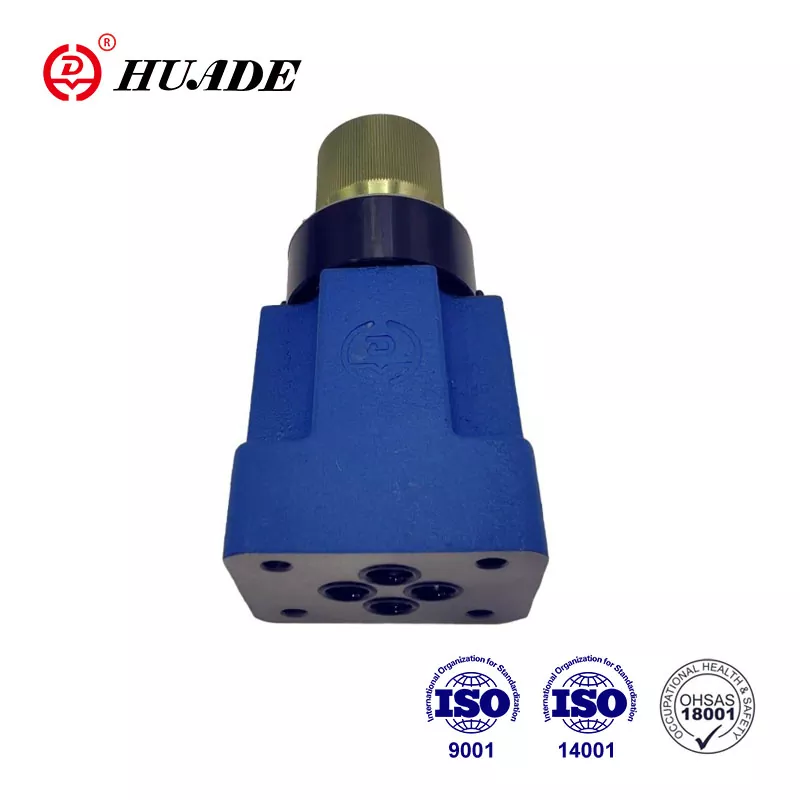

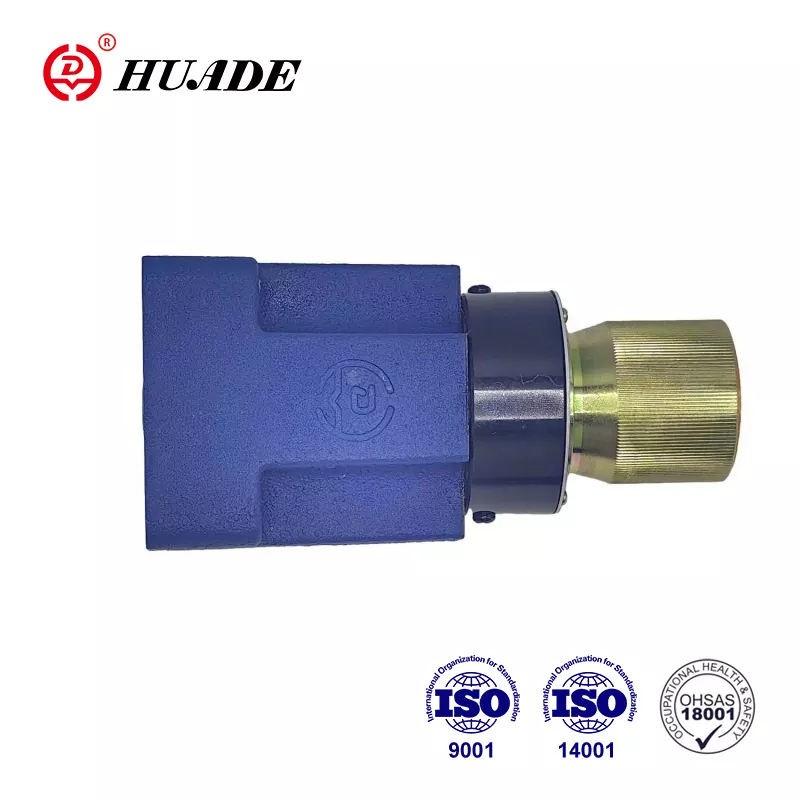

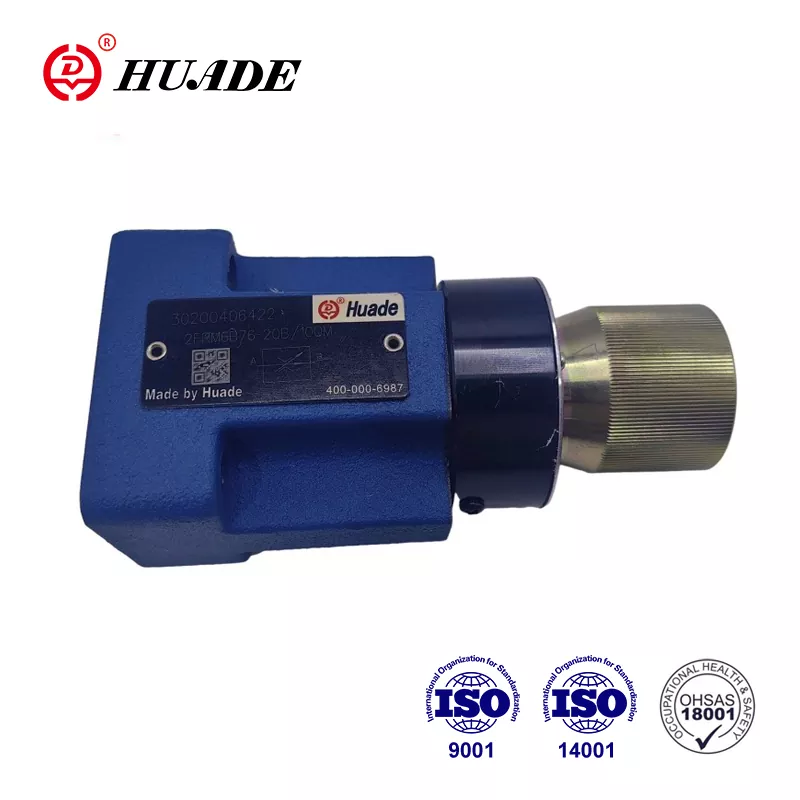

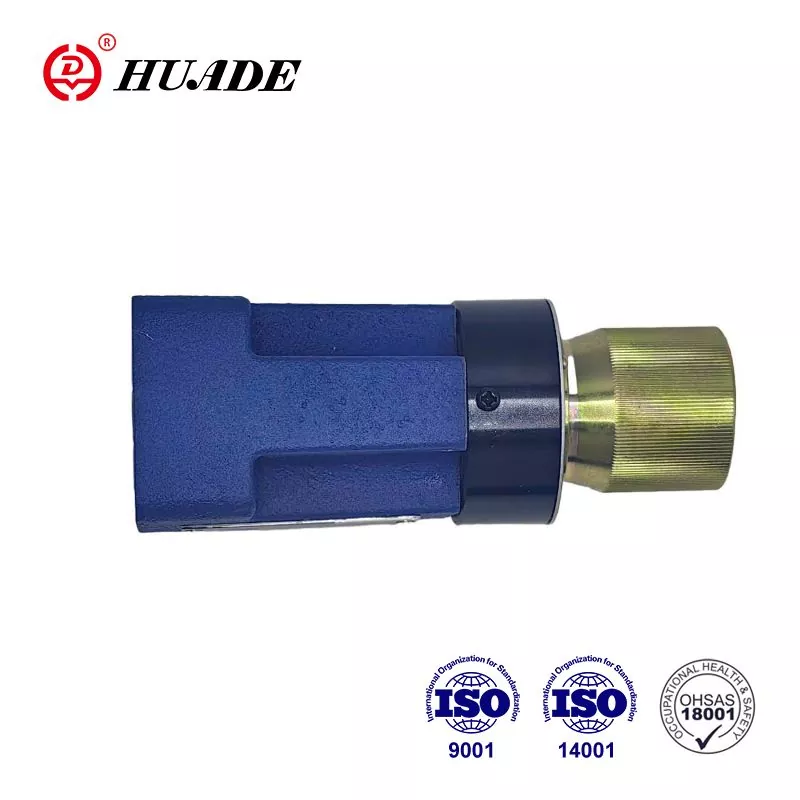

Voolu reguleerimisventiil tüüp 2 FRM on kahesuunaline voolureguleerimisventiil. Tehas keskendub toodete praktilisusele, kontrollides samal ajal rangelt toodete kvaliteeti. Selle eesmärk on pakkuda kvaliteetseid hüdraulilisi vooluventiile, mida kliendid saavad endale lubada. Huade® vooluventiilid 2FRM 6 on tehnoloogias arenenumad tänu tipptehnoloogia kasutuselevõtule. Tootepakendeid saab kohandada, näiteks puidust kastipakendit, plastpakendit ja tavalist papppakendit.
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
|||||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|||||
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
|||||
|
Voolu qv max (l/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Voolu qv min kuni 10 MPa (l/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Voolu qv min kuni 31,5 MPa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Rõhuvahe ∆p vaba tagasivoolu B → A (MPa) jaoks |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimaalne rõhuerinevus (MPa) |
0,6 kuni 1,2 |
|||||
|
Rõhu stabiilsus kuni ∆p = 31,5 MPa (%) |
Master 2 (Qmax) |
|||||
|
Maksimaalne töörõhk pordis A (MPa) |
kuni 31.5 |
|||||
|
Saastumine (μm) |
25 (Q<5 l/min) 10 (Q<0,5 l/min) |
|||||
|
Kaal (kg) |
umbes 1,3 |
|||||
Omadused:
▶ Survekompensaatori väline sulgemine, valikuline
▶ Tagasilöögiklapp, valikuline
▶ Skaalaga pöördnupp
▶ Lukustatav.valikuline
1) Kasutamisel koos alaldi plaadiga kuni 21 MPa
Rakendus:
Voolu reguleerimisventiili 2FRM 6 kasutatakse pideva vooluhulga hoidmiseks, sõltumata rõhust ja temperatuurist.
Üldine:
Kahesuunaline voolureguleerimisventiil 2FRM 6 koosneb põhiliselt korpusest (1), pöördnupust (2), düüsist (3), rõhukompensaatorist (4) ja valikulisest tagasilöögiklapist.
Voolu reguleerimisventiil tüüp 2FRM 6 B.._20B/M
(ilma välise sulgemiseta, ilma tagasilöögiklapita)
Voolu pordist A punkti B reguleeritakse gaasihoova asendis (5). Drosselklapi ristlõiget muudetakse pöördnupu (2) keeramisega. Et hoida voolu konstantsena, sõltumata rõhust,
rõhukompensaator (4) on paigaldatud porti B gaasiklapi asendist (5) allavoolu. Survevedru (6) surub düüsi (3) ja rõhukompensaatorit (4) väljapoole nende vastavate piirikute vastu ja hoiab seega rõhukompensaatori (4) avatud asendis, kui klapi ei voola. Kui vedelik voolab läbi ventiili, avaldab pordis A mõjuv rõhk ava (7) kaudu rõhu kompensaatorile (4). Survekompensaator (4) liigub kompenseerimisasendisse, kuni jõud tasakaalustuvad. Kui rõhk pordis A tõuseb, liigub rõhukompensaator (4) sulgemissuunas, kuni saavutatakse taas jõudude tasakaal. Tänu sellele rõhukompensaatori pidevale kompenseerivale tegevusele saavutatakse konstantne vool. Ventiili läbiva voolu reguleerimiseks mõlemas suunas võib selle voolureguleerimisklapi alla paigaldada Z4S 6 tüüpi alaldi.
Voolu reguleerimisventiili 2FRM 6-20B/...M struktuur...
Tüüp 2FRM 6A..-20B/..R
Selle klapi funktsioon on põhimõtteliselt sama mis ventiili tüübil 2FRM 6 B..-20B/..M
Seda tüüpi voolureguleerimisventiil on aga varustatud välise pordiga, mis võimaldab ühendada rõhukompensaatori (4) pordi P (11) kaudu. Väline rõhk, mis toimib pordis P(11) läbi ava (10), hoiab rõhukompensaatorit (4) suletuna survevedru (6) jõu vastu. Kui ühendatud suunaventiil (9) on aktiveeritud, et võimaldada voolu punktist P punkti B, saavutatakse suletud ahela juhtimine nagu tüübi 2 FRM 6 B puhul. Nii välditakse käivitamisel hüpet.
Seda kompensaatori välise sulgemisega versiooni võib kasutada ainult arvestiga juhtimiseks.
Vaba tagasivool pordist B A-sse toimub tagasilöögiklapi (8) kaudu.
Voolu reguleerimisventiili struktuur 2FRM 6A..-20B/..R
Rakenduse näited
Kahesuunalise voolureguleerimisventiili 2FRM 6 sümbol
