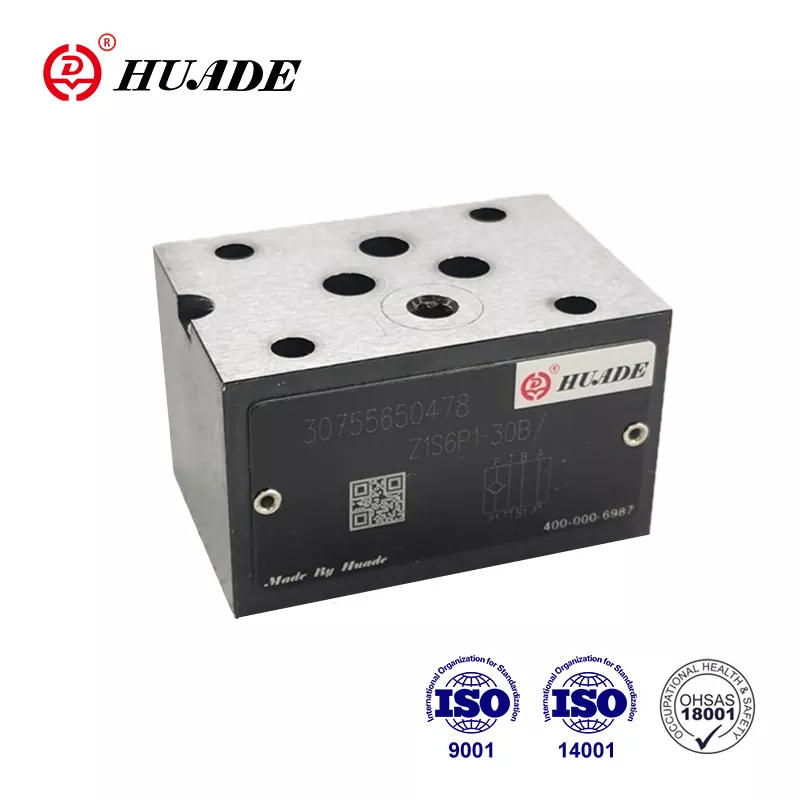

Tagasilöögiklapp Sandwich Plate Z1S

Hiina juhtiva hüdraulilise jõuülekande ja juhtimistehnoloogia tootjana on Huade kaasanud Rexrothi tipptehnoloogia. Huade® tagasilöögiklapp Z1S võib täielikult asendada Rexrothi pakutava Z1S seeria. See on tasuv. Huade on läbinud ISO9001, ISO14001 ja ISO45001. Huade® kassettventiil Z1S on usaldusväärse jõudlusega. See on Hiina vana riiklik kaubamärk. See on tehnoloogiliselt arenenum ja vastupidavam kui selle sarja sarnased tooted.

Kontrollklapi kihilise plaadi Z1S tooteparameeter

Toote funktsioon ja tagasilöögiklapi kihilise plaadi Z1S rakendus

Omadused:

▶ Sandwich-plaadi ventiil kasutamiseks vertikaalsetes virnastamissõlmedes

▶ 8 erinevat isoleerimisfunktsiooni

Rakendus:

Seda Z1S-tüüpi tagasilöögiklapiga kihtplaati kasutatakse vertikaalseks virnastamiseks.

4. Tagasilöögiklapi kihilise plaadi Z1S funktsioonid, sektsioon, sümbolid

Z1S-klapp on otsejuhitav tagasilöögiklapp kihilise konstruktsiooniga. Seda kasutatakse lekkevaba sulgemiseks ühes suunas ja see võimaldab vaba voolu vastassuunas. Sellel ventiilitüübil on metallist tihend klapi (3) ja korpuse (1) vahel. Z1S tüüpi tagasilöögiklapid sobivad eriti hästi rakendusteks, kus töörõhk on üle 10,0 MPa ja voolukiirus üle 4 m/s.

Märkus tagasilöögiklapi kihilise plaadi Z1S kohta

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.

3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige need spetsiaalselt.

4. Klapi kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid näidisraamatus loetletud parameetrite järgi.

5. Klapiga ühendatud pinna karedus peab olema 0,8.

6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
