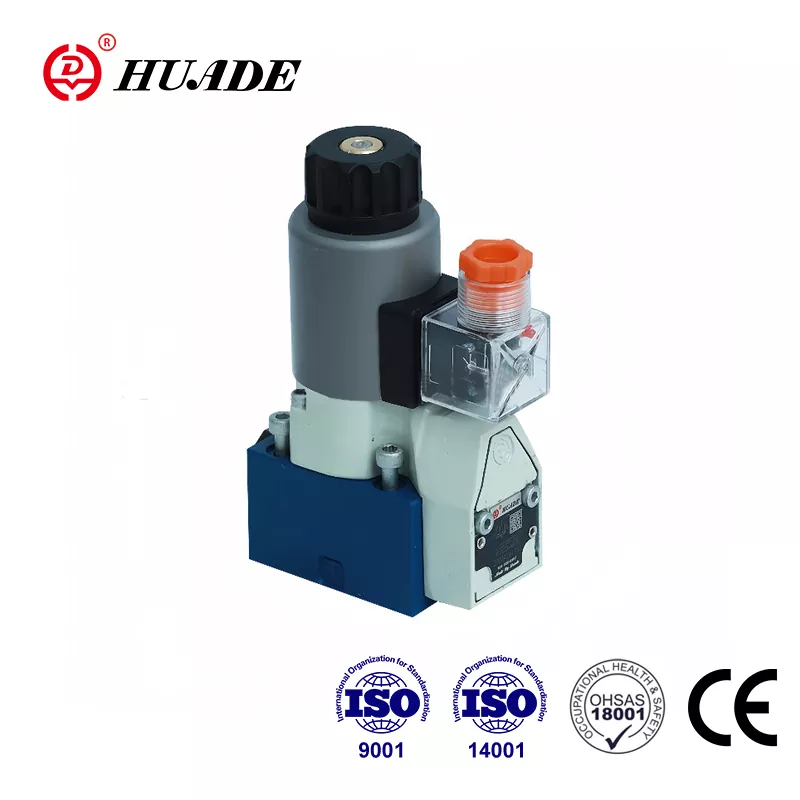

Kui rääkida hüdrosüsteemidest, mis vajavad absoluutset töökindlust, siis Bosch Rexrothi juhtventiil M-SEW 6 paistab silma tõsise konkurendiga. See klapp lahendab probleemi, millega traditsioonilised poolventiilid lihtsalt hakkama ei saa: täielik lekkevaba isolatsioon kõrge rõhu all. Kui töötate hüdrosüsteemidega, kus isegi väikesed lekked on olulised, võib M-SEW 6 erisuse mõistmine säästa teid märkimisväärsetest peavaludest.
Mille poolest klapiklapp erineb
Juhtventiil M-SEW 6 kasutab põhimõtteliselt teistsugust lähenemist kui enamik hüdraulikaventiile, mida võite kohata. Libisevate metallosade asemel, mis loovad tihendid läbi kitsate tolerantside, kasutab see ventiil karastatud kuuli või koonust, mis blokeerib füüsiliselt voolu, istudes vastu täpselt töödeldud pinda. Mõelge sellele nagu pudelikork versus lükanduks. Pudelikork loob allavajutamisel täieliku tihendi, samal ajal kui lükanduksel on alati tühimik, olenemata sellest, kui tihedalt see sobib.
See disainivalik on reaalsetes rakendustes tohutult oluline. Traditsioonilised poolventiilid lekivad alati mingil määral sisemiselt. Mida väiksemad on tolerantsid, seda vähem need lekivad, kuid leke ei lähe kunagi nulli. M-SEW 6 istmega suundventiil kõrvaldab selle probleemi täielikult tänu oma istmepõhisele disainile. Kui paelaelement surub vastu oma istekohta, peatub vool täielikult.
Survevõimed, mis eristavad seda
M-SEW 6 tihvtidega suundventiil talub rõhku kuni 630 baari, mis tähendab ligikaudu 9150 psi. Konteksti jaoks on enamiku standardse suurusega D03 klappide maksimaalne rõhk umbes 350 baari. See peaaegu kahekordistunud rõhureiting ei ole lihtsalt arv andmelehel. See kujutab endast põhjapanevat inseneri pühendumust konstruktsiooni terviklikkusele, mis mõjutab kõike alates korpuse paksusest kuni paigaldusnõueteni.
630 baari töötamine tekitab tohutuid jõude, mis üritavad ventiili kinnituspinnast eraldada. Tüüpiline D03 klapiühenduspiirkond kogeb selle rõhu juures üle 4000 naela eraldusjõudu. M-SEW 6 juhtventiil lahendab selle konkreetsete paigaldusnõuete kaudu, mida tuleb täpselt järgida. Paigalduspind peab olema tasane 0,01 mm 100 mm kohta ja pinna karedus Rz 0,8. Kinnituspoldid, M5x45 klass 10,9, tuleb keerata täpselt 8,9 Nm.
Kuidas M-SEW 6 tegelikult töötab

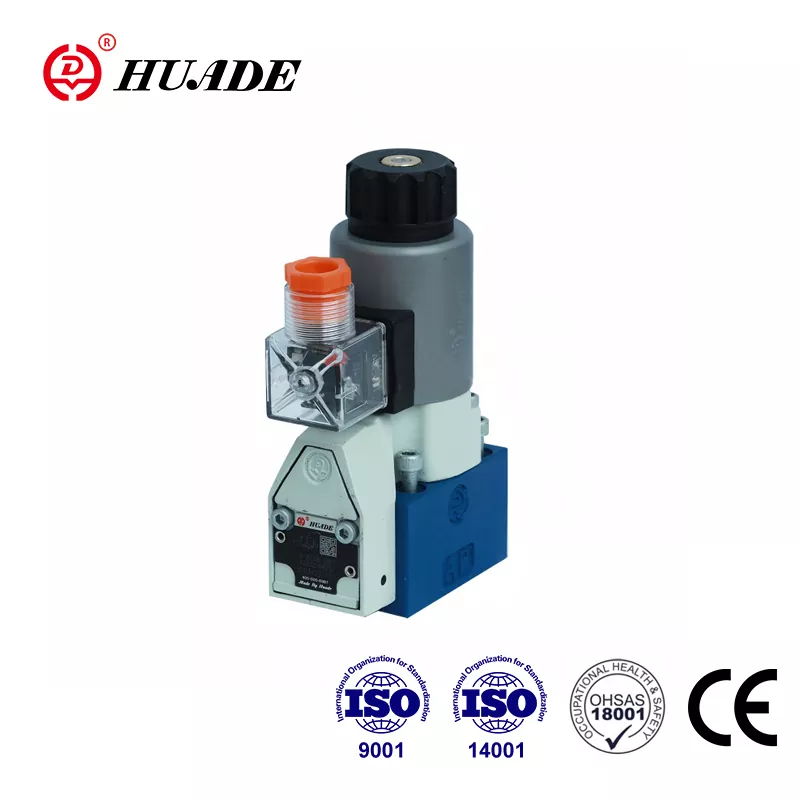

Juhtventiil M-SEW 6 töötab otse solenoidi abil. Kui lülitate mähise pingesse, tekitab see magnetjõu, mis tõmbab elemendi pesast maha, võimaldades voolu. Kui pinge on välja lülitatud, löövad tagasivooluvedru ja süsteemi rõhk paela tagasi oma istmele, blokeerides voolu koheselt. See annab M-SEW 6 tihvtiga suunaventiilile märkimisväärselt kiired lülitusajad, eriti sulgemisel.
Lülituskiirused räägivad olulise loo. Puhtal 24 V alalisvoolul töötades lülitub ventiil pingesse 25–40 millisekundi jooksul ja pingest välja vaid 10–15 millisekundi jooksul. Võrreldes poolventiilidega on see pinge väljalülitamise aeg erakordselt kiire, mis on ohutusrakendustes tohutult oluline. Kui midagi läheb valesti ja peate voolu viivitamatult peatama, võivad need täiendavad millisekundid olla kriitilised.
Kui aga käivitate M-SEW 6 sihiku suundventiili vahelduvpingel läbi alaldi, muutub jõudlus oluliselt. Pinge väljalülitamise aeg pikeneb 35–55 millisekundini, kuna alaldi ahelas on filtreerivad kondensaatorid, mis aeglustavad voolu vähenemist mähises. See kolm kuni neli korda aeglasem reaktsioon võib mõne rakenduse puhul olla vastuvõetav, kuid hädaseiskamissüsteemide puhul tagab otsene alalisvoolu töö selgelt parema jõudluse.
Konfiguratsioonivalikud ja mida need tähendavad
M-SEW 6 klapiga suundventiil on mitmes funktsionaalses konfiguratsioonis. Kõige tavalisemad on 3/2-suunalised versioonid sümbolitega U ja C. U-sümbol tähistab tavaliselt avatud konfiguratsiooni, kus port P ühendub pordiga A, kui ventiil ei ole pingestatud. Sümbol C tähistab tavaliselt suletud, kus P kuni A on blokeeritud, kui see pole pingestatud. Need 3/2 konfiguratsioonid on koht, kus klapid tõesti säravad, kuna suudavad lihtsa geomeetriaga säilitada täiusliku isolatsiooni.
Klapp on saadaval ka 4/2-suunalises konfiguratsioonis sümbolitega D ja Y, kuigi need on mõnevõrra vähem levinud. 4/2-funktsiooni loomine poppet-elementidega on mehaaniliselt keerulisem, kuna peate säilitama lekkevaba isolatsiooni korraga mitmes pordis. Disainilahendused muutuvad keerukamaks, mistõttu rõhutab Rexroth 3/2 versioone, kus sihiku suundventiil M-SEW 6 suudab pakkuda oma maksimaalset töökindlust ja survevõimet.
Maksimaalne vooluhulk on 25 liitrit minutis. See võib mõne poolklapiga võrreldes tunduda madal, kuid tegelikult on see D03 suuruse otsejuhitava klapi puhul mõistlik. Solenoid peab ületama nii vedrujõu kui ka tõmbejõu elemendile mõjuva survejõu. Vooluvõimsuse suurendamine nõuaks suuremat tihvti pinda, mis nõuaks vahetuks tööks ebapraktiliselt suurt solenoidi.
Selgitatud tellimiskoodi struktuur
M-SEW 6 klapiga suundventiil kasutab 16-positsioonilist tellimiskoodi, mis täpsustab kõik tehnilised üksikasjad. Selle koodi mõistmine aitab teil saada täpselt vajaliku klapi. Asend 01 määrab vedeliku tüübi, mis on mineraalõli puhul M. Asend 02 näitab, kas see on 2-, 3- või 4-tee ventiil. Asend 03 on SEW, mis kinnitab, et tegemist on otsejuhitava klapiga.
Positsioon 04 kinnitab suuruseks 6, mis vastab NG6 või D03 standardile. Positsioon 05 on teie sümbolite valik, nagu U või C. Asend 07 määrab rõhumäära, kas 420 või 630 baari. Asend 09 käsitleb pinget, kusjuures G24 on standardne 24 V alalisvool. Sellised valikud nagu G96 ja G110 näitavad töötamist 110 V või 120 V vahelduvvooluga alaldamise kaudu.
Positsioon 12 muutub oluliseks, kui vajate asukoha jälgimist. M-SEW 6 klapiga suundventiili saab varustada induktiivsete anduritega (QMAG24 või QMBG24), mis kinnitavad klapi tegelikku asendit. Need jälgimisvalikud töötavad aga ainult 420 baari versiooniga. 630 baari tööks vajalik paksem korpus ei jäta ruumi standardsele anduri kinnitusviisile.
Asend 13 võimaldab teil lisada drossel- või tagasilöögiklappi. Drosselklapi sisestused, tähistusega B12 kuni B22, piiravad voolu erineval määral. Kui kasutate sihiku suunaventiili M-SEW 6 maksimaalse rõhu ja vooluga, võivad need sisetükid takistada veehaamrit ja kavitatsiooni ümberlülitamise ajal. Positsioon 14 määrab kindlaks tihendi materjali, kas standardse NBR või FKM (tähistatud V järelliitega) ühilduvuse jaoks spetsiaalsete vedelikega.
Vedeliku ühilduvuse kaalutlused
M-SEW 6 klapiga suundventiil töötab standardsete mineraalõlidega, mis vastavad standardile DIN 51524. Samuti käsitleb see erinevaid biolagunevaid ja tulekindlaid vedelikke, sealhulgas HEES, HEPG, HETG, HFDR ja HFDU tüüpi. Tihendi materjali valik muutub siin kriitiliseks. Standardsed NBR-tihendid töötavad hästi mineraalõliga ja töötavad vahemikus -30°C kuni +80°C. Kui kasutate teatud sünteetilisi estreid või polüglükoolvedelikke, peate määrama FKM-i tihendid koos V-liitega. FKM tihendid on veidi kitsama temperatuurivahemikuga -20°C kuni +80°C, kuid tagavad vajaliku keemilise vastupidavuse.
Tihendi vale valik põhjustab kiiret lagunemist. NBR-tihendid paisuvad ja purunevad teatud sünteetilistes vedelikes, samas kui FKM-tihendid võivad kõvastuda ja praguneda, kui neid kasutatakse väljaspool nende temperatuurivahemikku. M-SEW 6 juhtventiili dokumentatsioonis on selgelt määratletud, milline tihend millise vedelikuga töötab, ja nende juhiste range järgimine ei ole vabatahtlik.
Installimisnõuded, mida ei saa eirata
M-SEW 6 suunaventiili õige paigaldamine määrab, kas see töötab nii, nagu ette nähtud või lekib rõhu all. Klapp kinnitatakse nelja M5x45 poldi abil D03/NG6 kollektori või alamplaadi külge. Nende poltide tugevus peab olema 10,9 ja pöördemoment peab olema täpselt 8,9 Nm. Vähene pingutus võimaldab korpusel surve all kinnituspinnast eralduda. Liigne pingutamine võib paigalduspinda väänata, tekitades pingekontsentratsioone, mis põhjustavad tihendi rikke.
Ka portide O-rõngad on olulised. Port P kasutab 10x2mm O-rõngast, portides A ja B aga 9,25x1,78mm O-rõngaid. Need ei ole suvalised suurused. Need on sobitatud soone mõõtmete ja eeldatava survekoormusega. Valede O-rõngaste või kahjustatud O-rõngaste kasutamine tagab lekke, mis kaotab kogu sihiku suundventiili M-SEW 6 valimise eesmärgi.
Solenoidi mähis kinnitub 4 Nm peale keeratud lukustusmutriga. See võib tunduda vähem kriitiline kui peamised kinnituspoldid, kuid lahtine solenoidi kinnitus põhjustab joondusprobleeme, mis suurendavad magnetvahet, vähendades jõudu ja potentsiaalselt takistades plaadi täielikku liikumist. Klapp võib näida töötavat, kuid mitte täielikult avaneda või sulguda, põhjustades voolupiiranguid või mittetäielikku tihendamist.
Disaini sisseehitatud hoolduseelised
M-SEW 6 sihikuga suunaventiili üks nutikas aspekt on eemaldatav ja pööratav pooli disain. Solenoidi spiraali saab eemaldada ja asendada ilma survet sisaldavat hüdrokorpust häirimata. See tähendab, et saate teha elektrihooldust ilma kogu hüdrosüsteemi rõhku langetamata. Kõrgsurvesüsteemides on rõhu vähendamine ja uuesti survestamine aeganõudev ja potentsiaalselt riskantne. Võimalus vahetada ebaõnnestunud mähis ilma hüdroahelat puudutamata vähendab märkimisväärselt seisakuid.
Mähis pöörleb 90 kraadi, mis aitab kaablite vedamisel kitsastes kollektoriplokkides. Saate elektriühenduse suunata, et vältida külgnevate komponentide häirimist. See paindlikkus muudab tihvti suunaventiili M-SEW 6 lihtsamini integreeritavaks keerulistesse sõlmedesse, kus ruumi on vähe.
Plaadi konstruktsioon ise nõuab vähem hooldust kui poolventiilid. Puuduvad täpselt töödeldud liugpinnad, mis järk-järgult kuluvad ja leket suurendavad. Popp kas sulgub või mitte. Kuni saastumine ei kahjusta istmepindu, säilitab ventiil oma lekkevaba jõudluse sisuliselt lõputult.
Kus see klapp on kõige mõttekam
M-SEW 6 suunaventiil sobib suurepäraselt rakendusteks, kus koormusi tuleb hoida ilma triivita pikema aja jooksul. Tööpinkide hüdraulilised kinnitussüsteemid on ideaalne kasutusjuht. Kui klamber töödeldavale detailile sulgub, peab see töötlemise ajal jääma klambriga ilma rõhukaota. Isegi väike leke võimaldaks klambril aeglaselt vabaneda, mis võib põhjustada tooriku nihkumise lõikamistoimingute ajal.
Aku isolatsioon on veel üks loomulik sobivus. Kui laadite akut ja peate selle seejärel ülejäänud vooluringist eraldama, vabastab lekkiv isolatsiooniventiil järk-järgult rõhu akumulaatorist. M-SEW 6 tihvtiga suunaventiil hoiab seda rõhku lõputult. Ohutusahelad toovad samuti tohutult kasu. Kui ohutussüsteem sõltub voolu takistamisest pingevabalt, võib sisemine leke läbi spoolklapi lubada tahtmatut liikumist isegi siis, kui juhtsignaal on välja lülitatud.
Testimissüsteemides, mis peavad lekke tuvastamiseks rõhku hoidma, on vaja lekkevaba isolatsiooniventiili. Kõrgsurvevormimis- ja sepistamispressid töötavad rõhkudel, kus M-SEW 6 630-baarine nimiväärtus muutub väärtuslikuks. Merealused hüdrosüsteemid seisavad silmitsi nii kõrge rõhu kui ka tõsiste töökindlusnõuetega, kus M-SEW 6 lekkevaba konstruktsioon tagab kriitilise ohutusvaru.
Konkurentsivõimeliste valikute võrdlemine
Parker Hannifini D1SE seeria esindab D03 suurusvahemikus M-SEW 6 klapiga suundventiili lähimat otsest konkurentsi. D1SE talub rõhku kuni 350 baari ja voolab kuni 20 liitrit minutis. See kasutab sarnast koonustüüpi istmeelementidega poppet-disaini filosoofiat. Lülitusajad on aeglasemad, umbes 50 ms pingestamiseks ja 60 ms pinge väljalülitamiseks alalisvoolu töös.
Rõhuvahe 350 ja 630 baari vahel näitab erinevaid turustrateegiaid. Parker sihib D1SE-d laiemale rakenduste turule, mis vajavad normaalse tööstusrõhu korral lekkevaba isolatsiooni. Rexroth positsioneerib M-SEW 6 klapiga suundventiili esmaklassilise segmendi jaoks, kus äärmuslik survevõime õigustab kõrgemaid kulusid. Rakendustel, mis tõesti vajavad 630 baari võimsust, on piiratud alternatiivid, mis annab Rexrothile selles nišis tugeva positsiooni.
M-SEW 6 kiiremad lülitusajad, eriti 10-15 ms pinge väljalülitamise aeg, annavad hädaseiskamise korral käegakatsutava turvaeelise. See 45 ms erinevus M-SEW 6 ja D1SE vahel võib määrata, kas masin peatub enne kahjustuste või vigastuste tekitamist. Ohutuskriitiliste rakenduste jaoks pole kiiremad reageerimisajad lihtsalt toredad funktsioonid, vaid olulised nõuded.
Kompromisside mõistmine
M-SEW 6 suunaventiili valimine tähendab teatud piirangutega nõustumist. Vooluvõimsus 25 liitrit minutis ei rahulda rakendusi, mis vajavad suurt voolukiirust. Rõhu tasakaalustamatus, mis on omane plaadi konstruktsioonile, tähendab, et solenoid töötab rohkem, et avada klapp süsteemi rõhu vastu. Otsejuhitavad ventiilid saavutavad praktilised piirid voolu- ja rõhuvahemikus, mille M-SEW 6 saavutab. Oluliselt suuremaks minemine eeldaks pilootoperatsiooni, mis lisab keerukust ja kulusid.
Paigaldustäpsuse nõuded on rangemad kui tüüpilistel poolventiilidel. Te ei saa poltidega M-SEW 6 poltidega suunaventiili krobeliselt töödeldud pinnale kinnitada ja eeldada, et see tihendab 630 baari juures. Kollektor või alamplaat vajab korralikku töötlemist, et see vastaks tasasuse ja viimistluse nõuetele. See lisab kogu süsteemile kulusid, kuid tagab lekkevaba jõudluse, mis õigustab esmalt ventiili valimist.
630-baarise versiooni asendi jälgimise piirang on oluline rakendustes, mis nõuavad funktsionaalse ohutuse kontrollimist. Kui teie ohutusanalüüs teeb kindlaks, et vajate asendi tagasisidet, et tõestada, et klapp on suletud, peate nõustuma rõhupiiranguga 420 baari. See kujutab endast fundamentaalset tehnilist kompromissi, mille puhul Rexroth otsustas mitte seada ohtu 630-baarise konstruktsiooni terviklikkust, mis on vajalik andurite mahutamiseks.
Teie rakenduse jaoks õige valiku tegemine
Kui teie rakendus nõuab absoluutselt nulli sisemist leket, kuulub juhtventiil M-SEW 6 teie nimekirja. Kui teil on vaja hoida rõhku üle 400 baari, ahenevad teie valikud märkimisväärselt ja M-SEW 6-st saab D03 suuruses üks väheseid elujõulisi valikuid. Kui kiire pinge väljalülitamise reaktsioon on ohutuse tagamiseks oluline, pakub 10–15 ms lülitusaeg tõelisi eeliseid. Kui töötate biolagunevate või tulekindlate vedelikega, tagab FKM-i tihendivalik ühilduvuse, mida mõned konkurentsivõimelised ventiilid ei paku.
Vastupidiselt, kui vajate suuri vooluhulka üle 30 liitri minutis, siis M-SEW 6 hoovaga suunaventiil ei tööta. Kui teie rakendus hõlmab sagedast tsüklit maksimaalse vooluhulga ja rõhuga, peaksite hoolikalt hindama, kas klapp jääb oma jõudluse piiridesse või vajate tingimuste haldamiseks drosselklappi. Kui vajate 4/2 funktsionaalsust koos keeruliste lülitusnõuetega, võib spoolventiil tegelikult olla lihtsam, hoolimata selle lekkeomadustest.
Omandi kogumaksumuse arvutamine eelistab M-SEW 6 sihikuga suunaventiili rakendustes, kus seisakuaeg on kulukas. Pikk kasutusiga, minimaalne kulumine ja lihtne mähise vahetamine vähendavad hoolduskulusid ja süsteemi seisakuid. Esialgne ostuhind on kõrgem kui tavalistel poolventiilidel, kuid kriitilistes rakendustes, kus töökindlus on oluline, amortiseeritakse see lisatasu kiiresti.
Tehniline dokumentatsioon ja tugi
Bosch Rexroth pakub laiaulatuslikku tehnilist dokumentatsiooni M-SEW 6 sihiku suunaventiili kohta, sealhulgas mitmes vormingus CAD-mudeleid, täismõõtmetega jooniseid ja üksikasjalikke jõudluskõveraid. Dokumentatsioonis on selgelt määratletud kõik paigaldusnõuded, O-rõnga spetsifikatsioonid, pöördemomendi väärtused ja teave vedeliku ühilduvuse kohta. Nende spetsifikatsioonide täpne järgimine on nominaalse jõudluse saavutamiseks ülioluline.
Klapp vastab ISO 4401-03-02-0-05 ja DIN 24340 vormi A paigaldusstandarditele, tagades ühilduvuse tööstusstandardi kollektorite ja alamplaatidega. See standardiseerimine vähendab integreerimisriski ja muudab M-SEW 6 tihvtiga suunaventiili lihtsaks asenduseks teistele D03 ventiilidele, kui uuendate süsteemi parema lekkevõime saavutamiseks.
Lõplikud kaalutlused
Boschi Rexroth M-SEW 6 klapiga suundventiil on spetsiaalne lahendus nõudlike rakenduste jaoks. See ei püüa olla kõike kõigi rakenduste jaoks. Selle asemel keskendub see ühe töö erakordselt hästi tegemisele: lekkevaba isolatsiooni tagamine rõhul kuni 630 baari standardiseeritud D03 pakendis. Tehnika, mis seda võimaldab, nõuab paigaldamise ja rakendamise ajal detailidele tähelepanu, kuid tagab jõudluse, mida tavalised poolventiilid lihtsalt ei suuda võrrelda.
Koormust hoidvate ahelate, ohutussüsteemide või kõrgsurverakendustega töötavatel inseneridel aitab M-SEW 6 tihvtidega suundventiilide pakkumine teha teadlikke komponente valikuid. Klapi võimalused vastavad konkreetsetele nõuetele, kus selle tugevused on kõige olulisemad. Selle õigeks rakenduseks valimine tagab usaldusväärse ja lekkevaba jõudluse, mis õigustab selle esmaklassilist positsiooni turul.
