Hüdraulikasüsteemidega töötamisel võib õige suunajuhtventiili valimine teie töö häirida või rikkuda. Bosch Rexrothi suunajuhtklapp WMM 10 on muutunud populaarseks valikuks tööstuslikes tingimustes ja seda mõjuval põhjusel. See käsitsi juhitav klapp talub kõrget rõhku ja suuri voolukiirusi, säilitades samal ajal töökindluse, mida on raske võrrelda.
Mis teeb WMM 10 silmapaistvaks?
Suunajuhtklapp WMM 10 on mõeldud hüdraulikavedeliku käsitsi juhtimiseks tööstuslikes masinates. Selle eristab selle võime taluda rõhku kuni 315 baari pordides P, A ja B ning voolukiirused ulatuvad 160 liitrini minutis. Need numbrid on olulised, kuna need võimaldavad ventiilil juhtida suuri hüdraulilisi ajamid, ilma et see ohustaks reageerimisaega või täpsust.
Ventiilil on lihtne, kuid tõhus disain. Kui liigutate käsitsi käepidet, nihutab see sisemist pooli, mis suunab hüdraulikavedeliku voolu ümber. See otsene mehaaniline ühendus annab operaatoritele kohese tagasiside ja kontrolli, mis on eriti väärtuslik masina seadistamisel või hädaolukordades. Lülitusaeg jääb tavaliselt vahemikku 10–45 millisekundit, olenevalt õli viskoossusest ja käepidemele rakendatavast jõust.
Tehniliste kirjelduste mõistmine
Suunajuhtklapp WMM 10 järgib NG10 suurusstandardit, mida tuntakse ka kui D05 või CETOP 5. See standardimine tähendab, et klapp võib asendada teisi NG10 klappe ilma paigaldusplaati muutmata. Klapp kaalub 3,3–4,4 kilogrammi ja seda saab paigaldada igasse asendisse, mis annab teile süsteemi kavandamisel paindlikkuse.
Üks detail, mida sageli tähelepanuta jäetakse, on tagasivooluava rõhu piirang. Kui tööpordid taluvad 315 baari, siis T-port (tagasivool) on maksimaalne 160 baari. See erinevus on oluline, kui projekteerite oma hüdroahelat. Kõrgsurve piigid tagasivoolutorus võivad põhjustada pooli kleepumist või ootamatut liikumist, mistõttu paljud insenerid kavandavad spetsiaalsed madalrõhu tagasivoolutorud süsteemidele, mis kasutavad suunajuhtventiili WMM 10.
Klapi lülitamiseks vajalik tööjõud sõltub konfiguratsioonist. Vedrutagastusega mudelid vajavad jõudu 18–20 njuutonit, kinnistega versioonid (mudelikoodis tähistatud tähega F) aga 30–40 njuutonit. Kinnitusfunktsioon lukustab pooli oma asendisse, mis on kasulik, kui peate hoidma klapi asendit ilma käepidemest kinni hoidmata.
Kuidas lugeda mudelikoodi
Mudelikoodi mõistmine aitab teil tellida õige klapi. Tüüpiline kood, nagu 4WMM10E5X/F, laguneb konkreetseteks komponentideks. "4" tähistab nelja porti, "WMM" näitab, et see on käsitsi juhitav hoobventiil, "10" viitab NG10 suurusele, "E" kirjeldab pooli konfiguratsiooni (antud juhul on kõik pordid blokeeritud neutraalasendis), "5X" tähistab komponentide seeriat ja "F" tähendab, et sellel on lukustusmehhanism.
Pooli sümbol muudab teie süsteemi käitumist tõeliselt. "E" pool blokeerib kõik neutraalasendis olevad pordid, mis hoiab ära täiturmehhanismide triivimise. "W" pool ühendab kõik pordid paagiga neutraalasendis, mis tühjendab pumba ja vähendab soojuse kogunemist. "J" pool loob jadaahela, mis sobib madalal kiirusel töötamiseks. Vale poolitüübi valimine võib põhjustada jõudlusprobleeme, seega tasub oma süsteemi vajaduste mõistmiseks aega varuda.
Hüdraulikavedeliku ühilduvus
Suunajuhtklapp WMM 10 töötab erinevate hüdraulikavedelikega, kuid igal tüübil on spetsiifilised nõuded. Standardsed mineraalõlid, nagu HL või HLP, töötavad kas NBR- või FKM-tihenditega ja töötavad normaalselt kogu rõhuvahemikus. Biolagunevad valikud, nagu HETG vedelikud, kasutavad ka NBR- või FKM-tihendeid, samas kui HEES-vedelikud vajavad spetsiaalselt FKM-tihendeid.
Vett sisaldavad tulekindlad vedelikud (HFC) kujutavad endast erilisi väljakutseid. Kui kasutate HFC vedelikke koos suunajuhtventiiliga WMM 10, peate piirama rõhuerinevust 50 baarini tavapärase 315 baari asemel. HFC-vedelike puhul väheneb ka ventiili eeldatav eluiga 50–100 protsenti. Samuti peate kavitatsiooni vältimiseks eellaadima tagasivoolupordi umbes 20 protsendini töörõhu erinevusest. Need lisanõuded suurendavad teie omandi kogukulusid, nii et võtke seda oma otsuse tegemisel arvesse, kui kaalute HFC vedelikke.
Töötemperatuuri vahemikud varieeruvad olenevalt tihendi materjalist. NBR-tihendid töötavad vedeliku enda puhul negatiivsest 30 kuni 80 kraadi Celsiuse järgi, samas kui ümbritseva õhu temperatuur peaks jääma negatiivse 20 ja positiivse 70 kraadi Celsiuse vahele. FKM-i tihendid pakuvad vedeliku temperatuuri jaoks veidi erinevaid vahemikke, alates negatiivsest 20 kuni positiivsest 80 kraadi Celsiuse järgi.
Süsteemi puhtana hoidmine
Õli puhtus muudab klapi jõudlust tohutult. Suunajuhtklapp WMM 10 nõuab vedeliku puhtust ISO 4406 klass 20/18/15 või paremat. See võib tunduda tehnilise liialdusena, kuid saastumine on käsitsi juhitavate ventiilide pooli kinnijäämise peamine põhjus. Isegi väikesed osakesed võivad pooli ja ava vahele kiiluda, põhjustades klapi rippumise või aeglase liikumise.
Kvaliteetse filtreerimissüsteemi paigaldamine tasub end pikas perspektiivis ära. Klapi keskmine aeg ohtliku rikkeni (MTTFd) ulatub puhastes tingimustes 150 aastani, mis näitab, et klapp ise on äärmiselt töökindel. Enamik tõrkeid on tingitud välistest teguritest, nagu saastunud õli, vale paigaldamine või töötamine väljaspool kindlaksmääratud rõhuvahemikku.
Levinud probleemid ja lahendused
Pooli kinnijäämine on suunajuhtventiili WMM 10 kõige sagedasem probleem. See juhtub tavaliselt siis, kui pooli ümber kogunevad osakesed või kui töötate kõrge viskoossusega õliga külmal temperatuuril. Lahendus hõlmab õli õige puhtuse säilitamist ja hüdraulikavedeliku viskoossuse vahemikku 2,8 kuni 500 ruutmillimeetrit sekundis.
Ootamatu pooli liikumine kinnitiga versioonides võib tekkida siis, kui tagasivoolutorus olevad rõhupiibud ületavad 30–40 njuutoni suuruse hoidejõu. See tekitab ohutusriski, kuna klapp võib ilma kasutaja sekkumiseta asendit nihutada. Selle probleemi lahendab tagasilöögiklapi lisamine tagasivoolutorusse või eraldi madalrõhu tagasivooluahela projekteerimine.
Tihendi leke tekib aja jooksul, kuna tihendid kuluvad tavapärasest tööst. Regulaarne ülevaatus tabab seda varakult, enne kui väikesed lekked muutuvad suureks probleemiks. Tihendite vahetamisel veenduge, et sobitaksite tihendi materjali oma hüdraulikavedeliku tüübiga.
Hinnakujundus ja alternatiivid
Bosch Rexrothi suunajuhtklapp WMM 10 maksab OEM-osade eest tavaliselt 1091–1114 USD. See hind peegeldab Rexrothi kaubamärgiga kaasnevat tehnilist kvaliteeti ja sertifikaati. Selliste tootjate nagu Huade odavamad alternatiivid ulatuvad 38–132 dollarini ja väidavad, et need ühilduvad NG10-ga, kuid nendega kaasnevad riskid.

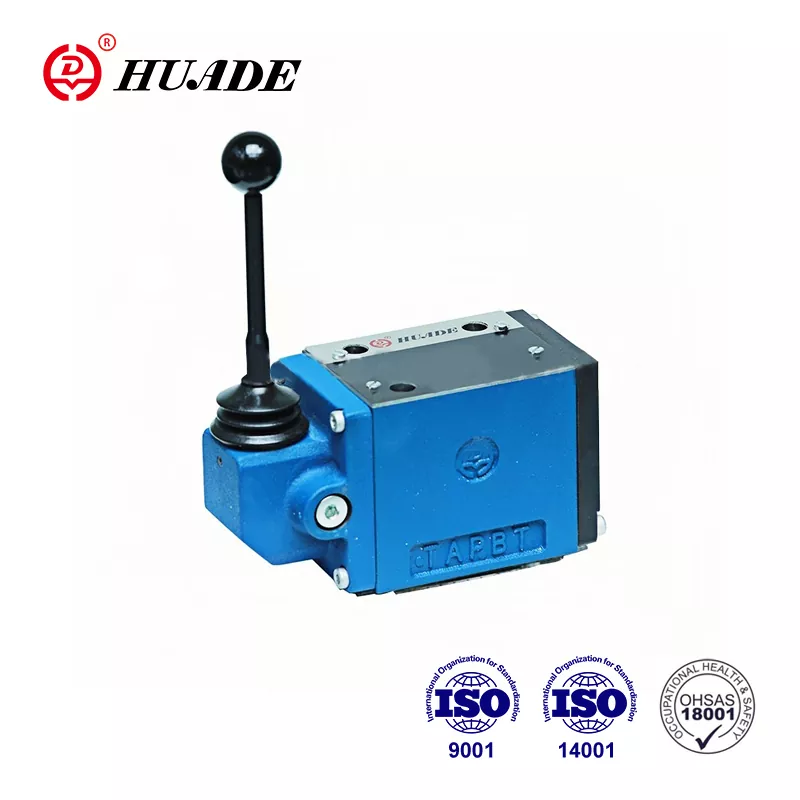

Hiina tootjad toodavad funktsionaalselt sarnaseid ventiile palju madalamate hindadega. Huade pakub WMM 10 ekvivalenti, mis vastab põhispetsifikatsioonidele, milleks on 315-baarine rõhk ja 160 liitrit minutis. Küsimus on selles, kas kulude kokkuhoid õigustab võimalikke riske täpsuses, dokumentatsiooni kvaliteedis ja pikaajalises toes.
Alternatiivide võrdlemisel pöörake rohkem tähelepanu tegelikele tehnilistele andmetele, mitte ainult mudelinumbrile. Mõned NG6 ventiilid kasutavad sarnaseid nimetamistavasid, kuid töötavad ainult 80 liitrit minutis, mis muudaks teie süsteemi kitsaskohaks. Veenduge, et mis tahes alternatiivne võimsus oleks tõesti 160 liitrit minutis, mis muudab suunajuhtklapi WMM 10 sobivaks suuremate täiturmehhanismide jaoks.
Paigaldamise parimad tavad
Suunajuhtklapi WMM 10 õige paigaldamine algab paigalduspinnast. Klapp kinnitatakse alamplaadile, mis vastab standarditele DIN 24340 A või ISO 4401-05-04-0-05. Keerake kinnituspoldid vastavalt spetsifikatsioonile ja kasutage klapi ja alamplaadi vahel õigeid tihendeid. Isegi väikesed paigaldusvead võivad põhjustada sisemist leket või vähendada jõudlust.
Toru suurus on olulisem, kui paljud inimesed mõistavad. Kui voolukiirus läheneb 160 liitrile minutis, põhjustab alamõõduline torustik liigset rõhulangust ja kuumuse kogunemist. Eelkõige vajab tagasivoolutoru piisavat suurust T-pordi madalama rõhu tõttu.
Suure siirdevooluhulgaga süsteemide puhul väldib gaasipedaali paigaldamine P-kanalisse lööklaineid ja kavitatsiooni. 0,8-millimeetrise avaga B08 kassett on hea lähtepunkt, kuigi teie konkreetne rakendus võib vajada reguleerimist. See väike lisand kaitseb oluliselt ventiili eluiga järsu koormuse muutusega süsteemides.
Hooldusstrateegia
Ennetav hooldusviis maksimeerib suunajuhtklapi WMM 10 150-aastase potentsiaalse eluea. Regulaarne õlianalüüs tuvastab saasteprobleemid enne, kui need klapi kahjustavad. Testimine peaks hõlmama vähemalt osakeste arvu, viskoossust ja niiskusesisaldust.
Filtri vahetusintervallid sõltuvad teie töökeskkonnast ja saastumise määrast. Suure tolmusisaldusega keskkonnad võivad vajada igakuist filtrivahetust, samas kui puhtad tööstuslikud seaded võivad kesta mitu kuud. Ärge oodake enne filtrite vahetamist, kuni diferentsiaalrõhu alarmid käivituvad, kuna mõned kahjustused võivad olla juba tekkinud.
Tihendi vahetamine järgib töötundidel ja rõhutsüklitel põhinevat prognoositavat ajakava. Varutihendikomplektide käeulatuses hoidmine vähendab seisakuid, kui väljavahetamine on vajalik. Dokumenteerige oma hooldustoimingud, et luua mustrid, mis aitavad ennustada tulevasi vajadusi.
Millal valida WMM 10
Suunajuhtklapp WMM 10 sobib suurepäraselt rakendustes, kus käsitsijuhtimine pakub eeliseid elektrilise käivitamise ees. Masina seadistamise protseduurid saavad sageli kasu käsitsi ventiilide otsesest tunnetusest ja kohesest reageerimisest. Hädaabisüsteemid eelistavad ka manuaalseid ventiile, kuna need töötavad isegi elektririkkete korral.
Suured ehitusseadmed, tööpingid ja pressid esindavad WMM 10 tüüpilisi rakendusi. Suure survevõimsuse ja suure voolukiiruse kombinatsioon rahuldab suurte hüdrosilindrite ja mootorite nõudeid. Kinnitusvalik sobib hästi positsioneerimisrakenduste jaoks, kus peate muude ülesannete täitmiseks mõne sätte lukustama.
Kuid klapp ei ole ideaalne igaks olukorraks. Kaugjuhtimist vajavad automatiseeritud süsteemid peaksid selle asemel kasutama elektriliselt käitatavaid ventiile. Rakendused, mis nõuavad täpset voolujuhtimist peale lihtsa sisse-välja lülitamise, võivad vajada proportsionaalseid ventiile. Nende piirangute mõistmine aitab teil valida oma konkreetsetele vajadustele sobiva klapi.
Lõplikud kaalutlused
Suunajuhtklapp WMM 10 esindab küpset hüdraulikatehnoloogiat, mis tagab õigel kasutamisel usaldusväärse jõudluse. Selle 315-baarine rõhk ja 160 liitrit minutis vooluvõimsus asetavad selle NG10 suurusklassis võimekamate manuaalventiilide hulka. 150-aastane MTTFd näitaja peegeldab kindlat inseneritööd, kuigi selle saavutamiseks tuleb pöörata tähelepanu süsteemi puhtusele ja nõuetekohasele hooldusele.
Uue süsteemi kavandamisel või olemasoleva ventiili asendamisel keskenduge klapi võimaluste vastavusseviimisele teie tegelike vajadustega. Ärge eeldage, et kõrgemad spetsifikatsioonid tähendavad alati paremat jõudlust. Õige suurusega ja hooldatud suunajuhtventiil WMM 10 kestab kauem kui suurem osa masinatest, mida see juhib.
OEM-i ja alternatiivsete tarnijate vaheline otsus sõltub lõppkokkuvõttes teie riskitaluvusest ja kogukulude arvutamisest. Esialgsed hinnaerinevused tunduvad atraktiivsed, kuid need mõjutavad tehnilise toe väärtust, dokumentatsiooni kvaliteeti ja garantiikatet. Kriitiliste rakenduste puhul, kus seisakutega kaasnevad suured kulud, on OEM-valik tavaliselt rahaliselt mõttekas, hoolimata kõrgemast eelhinnast.
Suunajuhtklapi WMM 10 tehniliste üksikasjade mõistmine aitab teil teha tehniliste andmete, paigaldamise ja hoolduse kohta teadlikke otsuseid. Need teadmised tähendavad otseselt paremat süsteemi jõudlust ja pikemat komponentide eluiga, mis lõppkokkuvõttes parandab teie kasumit.
