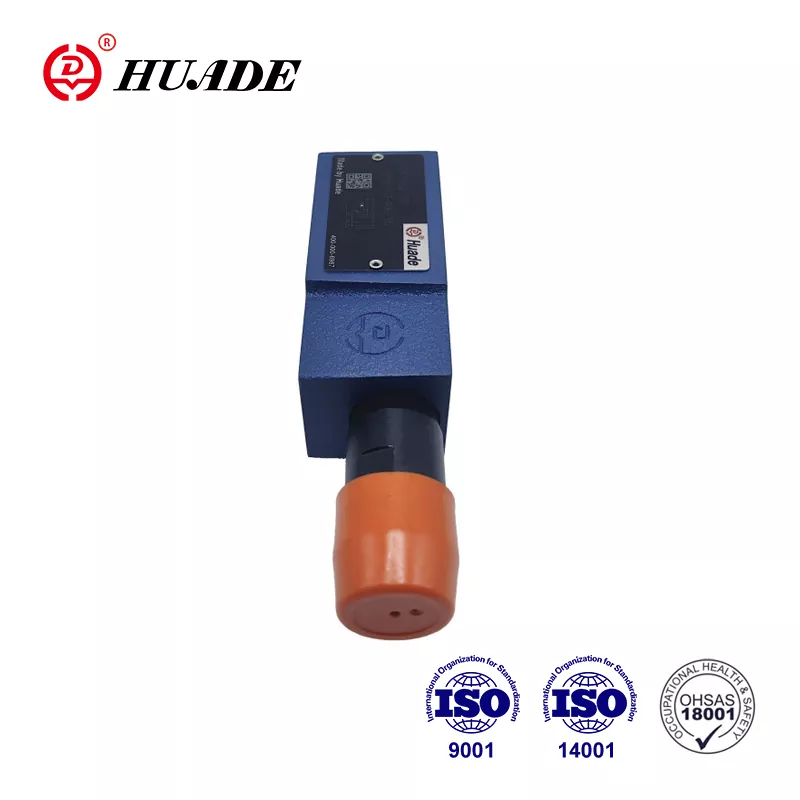

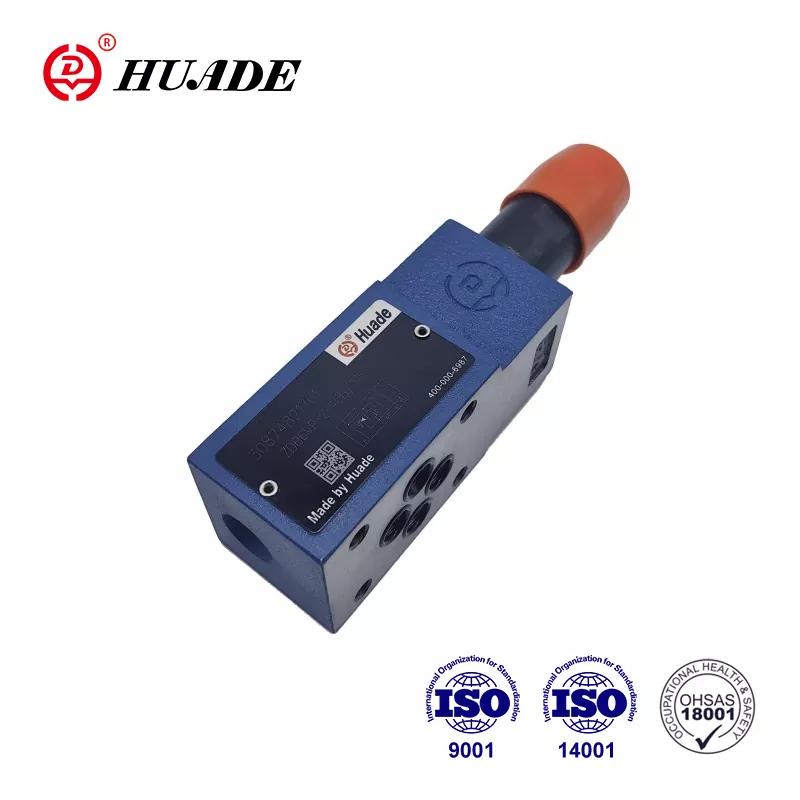

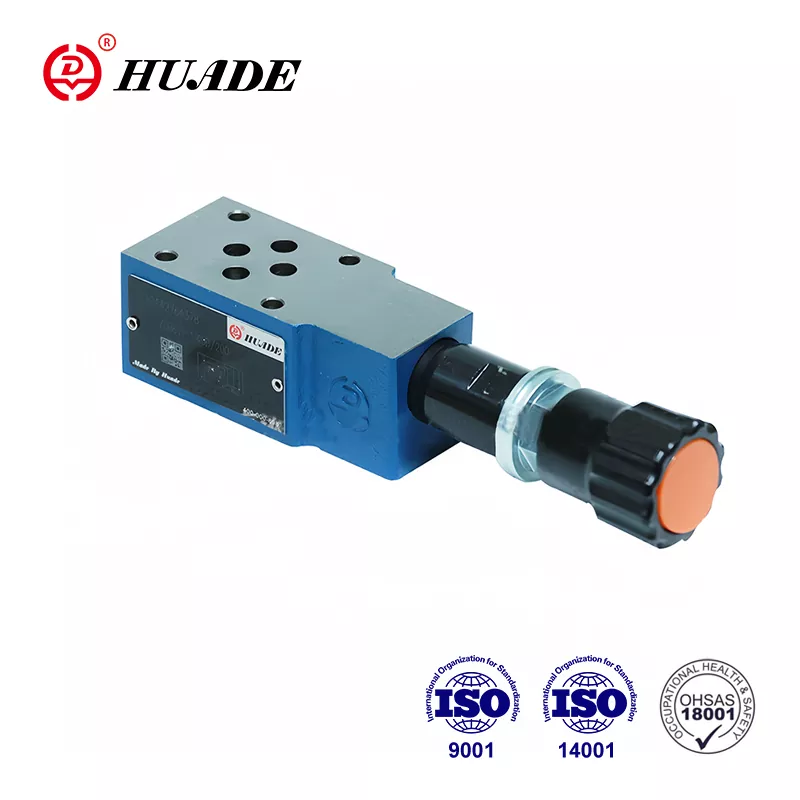

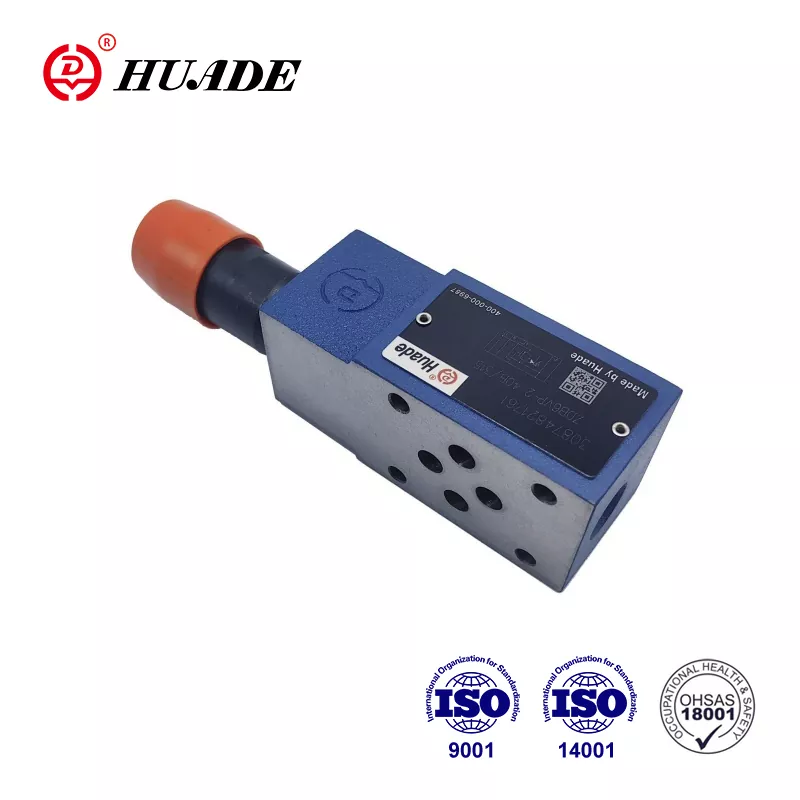

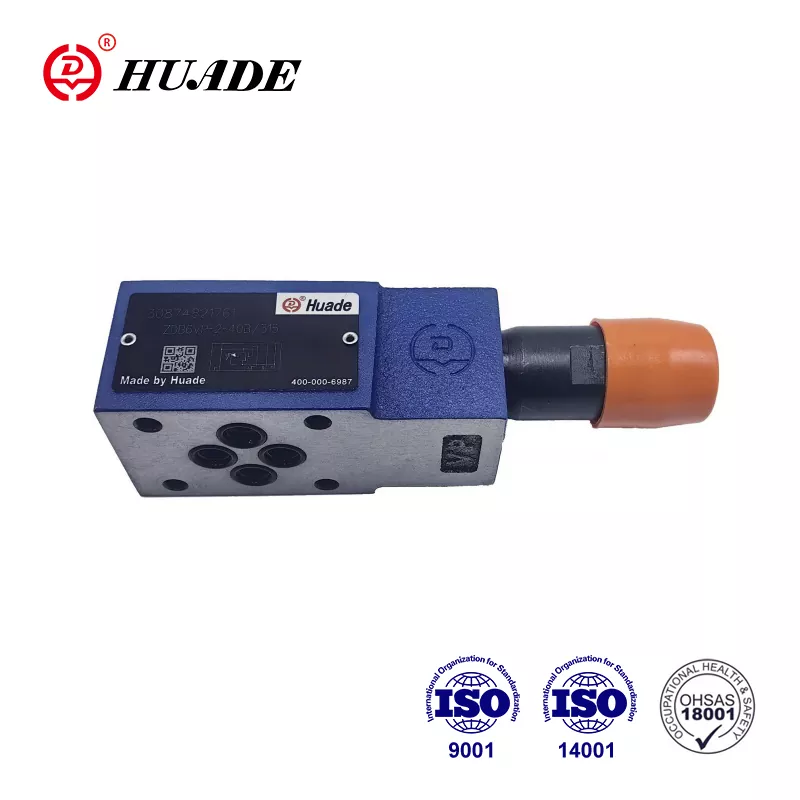

Survealandusklapp ZDB 6

Rõhualandusventiil ZDB 6 võib asendada Rexroth® pakutavaid tooteid. Fakt on see, et Huade Hydraulicul on Rexrothiga olnud kaks pikaajalist koostööd. See koostöö võimaldab Huade® surveklappidel jõuda jõudluse, kvaliteedi ja ühilduvuse poolest Rexrothi toodetega samale tasemele. Tehas on läbinud standardid ISO9001, ISO14001 ja OH SAS18001. Tehase tehases on suur tootmismaht, mis võimaldab tõhusalt kontrollida kulusid ja pakkuda klientidele kulutõhusaid ja praktilisi hüdraulilisi surveventiile. Tänu oma usaldusväärsele ja stabiilsele jõudlusele kasutatakse Huade® hüdraulikatooteid laialdaselt sõja- ja meretööstuses.

Survealandusklapi ZDB tooteparameeter 6

Toote funktsioon ja rõhualandusklapi ZDB 6 rakendus

Omadused:

▶ Sandwich-plaadi ventiil

▶ 4 rõhuvahemikku

▶ 5 vooluahela valikut

▶ Ühe või kahe rõhualanduspadruniga

▶ 4 reguleerimiselementi.

· Pöördnupp

·Hülss kuusnurga ja kaitsekorgiga

·Skaalaga lukustatav pöördnupp

·Lukustav pöördnupp

Rakendus:

Rõhualandusventiili ZDB 6 kasutatakse rõhu piiramiseks hüdrosüsteemis.

Survealandusklapi ZDB funktsioonid, sektsioon ja sümbolid 6

Rõhualandusventiilide tüübid ZDB ja Z2DB on pilootjuhitavad ja on kihilise konstruktsiooniga.

Põhimõtteliselt koosnevad need korpusest (7) koos ühe või kahe rõhualandusklapi padruniga.

Süsteemi rõhku reguleeritakse reguleerimiselemendi (4) abil.

Puhkeolekus on klapp suletud. Rõhk pordis A mõjub poolile (1). Samal ajal liigub rõhk läbi ava (2) pooli (1) vedruga koormatud küljele ja ava (3) kaudu juhtpulgale (6). Kui rõhk pordis A tõuseb üle vedrule (5) seatud väärtuse, avaneb juhtnupp (6). Vedelik võib nüüd voolata pooli (1), ava (3) ja kanali (8) vedruga koormatud küljelt porti T. Tekkinud rõhulangus liigutab seejärel pooli (1), mis põhjustab ühenduse A ja T avamise. vedrule (5) seatud rõhku hoitakse.

Pilootõli kahest vedrukambrist naaseb väljastpoolt paaki pordi T kaudu.

Survealandusklapi ZDB 6 struktuur ja sümbolid

Märka

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.

3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige need spetsiaalselt.

4.Klappide kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetritele.

5. Nõutav on klapiga seotud pinna karedus. Pinna karedus on 0,8.

6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
