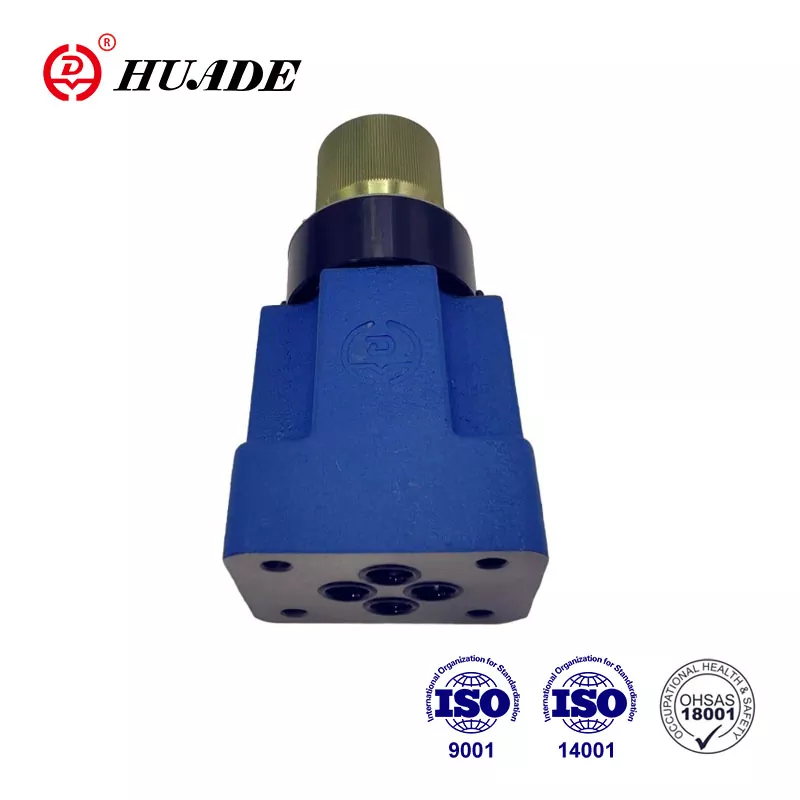

2 -suunaline hüdrauliline voolu juhtventiil: täielik juhend

Kahesuunaline hüdraulilise voolu juhtventiil on hüdrosüsteemides ülioluline komponent, mis kontrollib, kui kiiresti vedelik vooluringi kaudu liigub. Mõelge sellele nagu veekraani - võite seda pöörata, et kontrollida, kui palju vett välja voolab. Hüdrosüsteemides kontrollivad need ventiilid masinate kiirust nagu ekskavaatorid, sissepritsevormimismasinad ja tehaseseadmed.

Miks on voolujuhtimine oluline hüdrosüsteemides

Mis tahes hüdrosüsteemis on kolm asja hädavajalik:

• Surve- määrab, kui palju jõudu või jõudu saate
• Suund- Kontrollib, millisel viisil asjad liiguvad
• Voog- kontrollib, kui kiiresti asjad liiguvad

Kuidas töötab kahesuunaline hüdraulilise voolu juhtimisventiil?

Klapi põhiosad

Igal kahesuunalisel hüdraulilisel voolu juhtventiilil on need peamised osad:

• Klapi korpus- välimine kest, mis ühendatakse teie hüdrauliliste joontega
• Gaasihoov- väike lõhe, mis vedelik läbi voolab
• Kontrollielement- liigub, et lünka suuremaks või väiksemaks muuta
• Reguleerimismehhanism- võimaldab teil ventiili juhtida (käsitsi nupp või elektrisignaal)
• Vedru- aitab klapil naasta oma lähteasendisse

Teadus voolu kontrolli taga

Kui hüdrauliline vedelik voolab läbi väikese ava, tekitab see vastupanu. See hüdraulilise kiiruse kontrolli põhimõte on see, mis paneb need ventiilid tööle. Põhiline valem on:

See tähendab:

• Suurem ava = rohkem voolu = kiirem kiirus
• Väiksem ava = vähem voolu = aeglasem kiirus
• Kõrgem rõhk = rohkem voolu (kui ava jääb samaks)

Hüdraulilise silindri klapi rakenduste jaoks kontrollib see suhe otseselt, kui kiiresti kolb liigub. Hüdrauliliste mootori juhtimissüsteemides määrab see pöörlemiskiiruse.

Millised on kahesuunalise hüdraulilise voolu juhtventiili tüübid?

1. lihtsad drosselventiilid (kompenseerimata)

Need on kõige elementaarsemad tüübid. Need töötavad nagu käsitsi veekott:

Kuidas nad töötavad:Reguleerite nuppu käsitsi, et muuta ava suurust

Parim:Lihtsad rakendused, kus täpne kiirus pole kriitiline

2. Rõhu kompenseeritud voolu juhtventiilid

Need on palju targemad. Need kohandavad automaatselt voolu konstantset hoidmist isegi siis, kui rõhk muutub.

Kuidas nad töötavad:Spetsiaalne mehhanism sees hoiab rõhu erinevust kogu gaasihoova avanemise korral

Parim:Täpsusmasinad, automatiseeritud tootmisliinid

3. Rõhk ja temperatuuri kompenseeritud ventiilid

Need on kõige arenenumad tüüp. Need kohandavad nii rõhu kui ka temperatuuri muutumist.

Kuidas nad töötavad:Spetsiaalsed materjalid reageerivad temperatuurimuutustele ja reguleerige ventiili automaatselt

Parim:Lennundus, testimisseadmed, kriitilised rakendused

Millise juhtimismeetodi peaksite oma hüdraulilise voolu juhtimisventiili jaoks valima?

Käsitsikontroll

Mis see on:Käsirattad, nupud või kruvid, mida pöörate käsitsi

Millal kasutada:Lihtsad masinad, mis ei vaja automaatset juhtimist

Näited:Põhiline kauplusvarustus, käsitsipressid

Elektriline kontroll

Solenoidventiilid (sisse/välja)

• Funktsioon:Lihtne sisse-/väljalülitamine nagu valgustuslüliti
• Hea:Põhiline algus/peatus toimingud
• Piirangud:Ei saa pakkuda sujuvat kiirust.

Proportsionaalsed ventiilid

• Funktsioon:Sujuv juhtimine, mis põhineb elektrilistel signaalidel (0-10 V või 4-20 mA)
• Reageerimise aeg:50-80 Hz (enamiku rakenduste jaoks piisavalt kiire)
• Hea:Süstimisvormimine, üldine automatiseerimine

Servoventiilid

• Funktsioon:Ülimalt pretsiisikontroll positsiooni tagasisidega
• Reageerimise aeg:150-200 Hz (väga kiire)
• Hea:Lennundus, ülitäpne tootmine

Jõudluse võrdlus

Juhtimistüüp	Täpsus	Kiirus	Maksumus	Parim kasutamine
Käsiraamat	Madal	Aeglane	Madal	Lihtsaid seadmeid
Solenoid	Madal	Kiire	Madal	Sisse-
Proportsionaalne	Keskmise suurusega	Vahend	Vahend	Üldautomaat
Servo	Väga kõrge	Väga kiiresti	Kõrge	Täppisrakendused

Paigaldamine ja süsteemi kujundamine

Kuhu tuleks paigaldada kahesuunaline voolujuhtimisventiil?

Voolu juhtventiili saate paigaldada kolmel viisil:

Sisselaske juhtimine (meeter-sisse)

• Juhtib õli, mis läheb silindrisse
• Hea positiivsete koormuste jaoks (näiteks tõstmine)
• Risk: võib põhjustada kavitatsiooni, kui see pole õigesti kujundatud

Väljalaske juhtimine (meeter-välja)

• Juhtib õli, mis tuleb silindrist välja
• Hea negatiivsete koormuste korral (nagu raskete objektide langetamine)
• Pakub paremat kontrolli, kuid kõrgemat rõhku

Ülemkontroll

• Saadab lisaõli paaki tagasi
• Vähem tõhus, kuid lihtsam
• Hea rakenduste jaoks, mis vajavad muutuvat kiirust

Kujundusnõuanded parima jõudluse tagamiseks

• Suurus õigesti:Valige ventiilid, mis töötavad 20–80% -l nende maksimaalsest avamisest
• Hoidke õli puhas:Kasutage nõuetekohast filtreerimist (ISO 4406 standard)
• Mõelge temperatuurile:Veenduge, et ventiilid töötavad teie temperatuurivahemikus
• Hoolduse plaan:Jätke ruumi klapi reguleerimiseks ja asendamiseks

Reaalse maailma rakendused

Tootmisseadmed

Süstimisvormimismasinad

• Kasutage täpse kiiruse kontrollimiseks proportsionaalseid ventiile
• Tsükli erinevate osade mitu kiiruseetappi
• Säästab energiat ja parandab toote kvaliteeti

Tööriistad

• Kiire lähenemisviis, aeglane sööt, kiired tagasivoolu tsüklid
• CAM-iga juhitud ventiilid automaatse kiiruse vahetamiseks
• Parandab pinna viimistluse ja tööriista eluiga

Mobiilseadmed

Ekskavaatorid ja laadurid

• Voolu jagamine mitme funktsiooni vahel
• Koormuse tundmise süsteemid tõhususe tagamiseks
• Sujuv operaatori juhtimine

Kraanad ja tõsteseadmed

• Koormuse hoidvad ventiilid takistavad kontrollimata alandamist
• Täpne kiiruse juhtimine ohutuse tagamiseks
• Hädaolukordade alandamise võime

Lennundus ja kaitse

• Kerged servoventiilid
• Suur usaldusväärsus äärmuslikes tingimustes
• Lennupindade täpne juhtimine

Õige klapi valimine: samm-sammuline juhend

Tipptootjad ja tooted

Juhtivad kaubamärgid

Bosch Rexroth

• 2FRM ja 2FRE seeria ventiilid
• Tööstusstandard täpsuse osas
• Suurepärane tehniline tugi

Parker Hannifin

• Värvikoodiga reguleerimisrõngastega värvivoolu seeria
• Lai valik suurusi ja valikuid
• Hea kättesaadavus kogu maailmas

Sadamahüdraat

• DSJ ja SF -seeria ventiilid
• Modulaarne disain hõlpsaks integreerimiseks
• Kõrgsurvevõimalused

Eaton

• Kassetiventiilid (SICV seeria)
• Kosmosesäästlikud kujundused
• Multifunktsionaalsed võimalused

Danfoss

• PVG proportsionaalsed klapi rühmad
• Mõeldud mobiilseadmete jaoks
• Kohandatavad lahendused

Mida ostes otsida

• Tehnilised spetsifikatsioonid vastavad teie vajadustele
• Hea tehniline dokumentatsioon
• Kohalik teenindus ja tugi
• Mõistlikud tarneajad
• Konkurentsivõimeline hinnakujundus
• Tõestatud usaldusväärsus teie tööstuses

Tulevased suundumused voolu juhtimise tehnoloogias

Nutiklapid ja asjade Interneti integreerimine

Kaasaegsed ventiilid muutuvad nutikamaks:

• Sisseehitatud andurid jälgimiseks
• Traadita suhtlemisvõimalused
• Ennustavad hooldus teated
• Kaugjuhtimine ja seire

Arenenud materjalid

Uued materjalid valmistavad ventiile:

• Kalmimiskindlam
• Parem äärmuslikes temperatuurides
• Kauem püsiv
• Tõhusam

Energiatõhususe fookus

Uued kujundused keskenduvad:

• Energiajäätmete vähendamine
• Parem kuumuse juhtimine
• Tõhususe paremad hinnangud
• Keskkonnale vastavus

Levinud probleemid ja lahendused

Probleem	Lahendus
Kiirus varieerub koormusega	Uuendamine rõhu kompenseeritud klapi juurde
Halb reageerimise aeg	Kontrollige õhku süsteemis, kaaluge servoklapi
Klapi jahil või võnkumine	Lisage summutus, kontrollige süsteemi jäikust
Liigne soojuse genereerimine	Kontrollige klapi suurust, kaaluge ümbersõidu kontrolli all hoidmist
Ebajärjekindel esinemine	Parandage õli filtreerimist, kontrollige kulunud komponente

Hooldus ja tõrkeotsingu

Regulaarsed hooldusülesanded

• Kontrollige õli puhtust- Muutke filtreid regulaarselt
• Jälgige töötemperatuur- hoidke tootja piires
• Kontrollige väliseid lekkeid- Aadress kohe
• Testimise reageerimise ajad- võrrelge algtaseme mõõtmistega
• Kalibreerige juhtsignaalid- tagage täpsus aja jooksul

Hoiatusmärgid, mida vaadata

• Aeglane vastus
• Ebajärjekindel kiirus
• Ebaharilik müra
• Väline leke
• Liigne kuumus

Kulude arvestamine

Algkulud

• Lihtsad drosselventiilid: 50–200 dollarit
• Proportsionaalsed ventiilid: 300 dollarit-1500 dollarit
• Servo-ventiilid: 1000 dollarit-5000 dollarit+

Pikaajalised kulud

• Energiatõhususe kokkuhoid
• Vähendatud hooldus
• Täiustatud toote kvaliteet
• Vähem seisakuid

ROI tegurid

• Tootmiskiiruse parandamine
• Kvaliteedi järjepidevus
• Energiasääst
• Hoolduse vähendamine

Järeldus

2 -suunaline hüdraulilise vooluhulga ventiilid on hüdrosüsteemides kiiruse kontrollimiseks hädavajalikud. Võti on rakenduse jaoks õige tüübi valimine:

• Lihtsad gaasihoovadpõhiliste, odavate rakenduste jaoks
• Rõhu kompenseeritud ventiilidJärjepideva jõudluse jaoks
• Servoventiilidkõige täpsemate vajaduste jaoks

Pidage meeles, et klapp on vaid üks osa teie hüdrosüsteemist. Edu sõltub süsteemi nõuetekohasest kujundamisest, õigest suurusest, heast hooldusest ja kvaliteetsete komponentide valimisest mainekate tootjatelt.

Vale valimise kulud: mis juhtub, kui saate valesti

Vale voolujuhtimisventiili valimine võib põhjustada tõsiseid probleeme ja kalleid tagajärgi:

Tulemusprobleemid:

• Ebajärjekindel kiirus- teie masinad ei tööta usaldusväärselt
• Halva kvaliteediga tooted- ebajärjekindlad tootmisprotsessid
• Ohutusriskid- ettearvamatu masina käitumine võib põhjustada õnnetusi

Finantsmõju:

• Energiajäätmed- Halvasti sobitatud ventiilid võivad energiatarbimist suurendada 15-30%
• Enneaegne seadmete rike- Vale klapi suurus põhjustab pumpade, silindrite ja mootorite liigset kulumist
• Tootmisviivitused- ebausaldusväärne hüdrauliline kiiruse kontroll viib seisakuid ja tähtaegadeni
• Hoolduskulud- Vale ventiilid vajavad sagedamini teenindust ja asendamist

Süsteemi hõlmavad probleemid:

• Soojuse kogunemine- Ebaefektiivsed ventiilid tekitavad liigset kuumust, vähendades õli eluiga
• Pumbakahjustus- Vale voolujuhtimine võib põhjustada pumba kavitatsiooni või ülekuumenemist
• Hüdrauliline silindri klapi ebakõla- ebaõige suurusega kahjustuse pitserid ja põhjustab sisemist leket

Ükskõik, kas ehitate uut masinat või uuendate olemasolevat, aitab nende põhialuste mõistmine teil teha õige valik ja saada oma hüdrosüsteemilt parimat jõudlust.

Täiendavad ressursid

Üksikasjalikuma tehnilise teabe saamiseks pöörduge:

• Tootja veebisaidid (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Hüdrauliliste sümbolite standard
• Hüdraulikatehnika käsiraamatud
• Kohalikud hüdraulilised levitajad rakenduse toetamiseks

See juhend loob aluse kahesuunalise voolu juhtimisventiilide mõistmiseks. Konkreetsete rakenduste saamiseks pöörduge alati hüdrauliliste inseneridega ja järgige tootja soovitusi.
