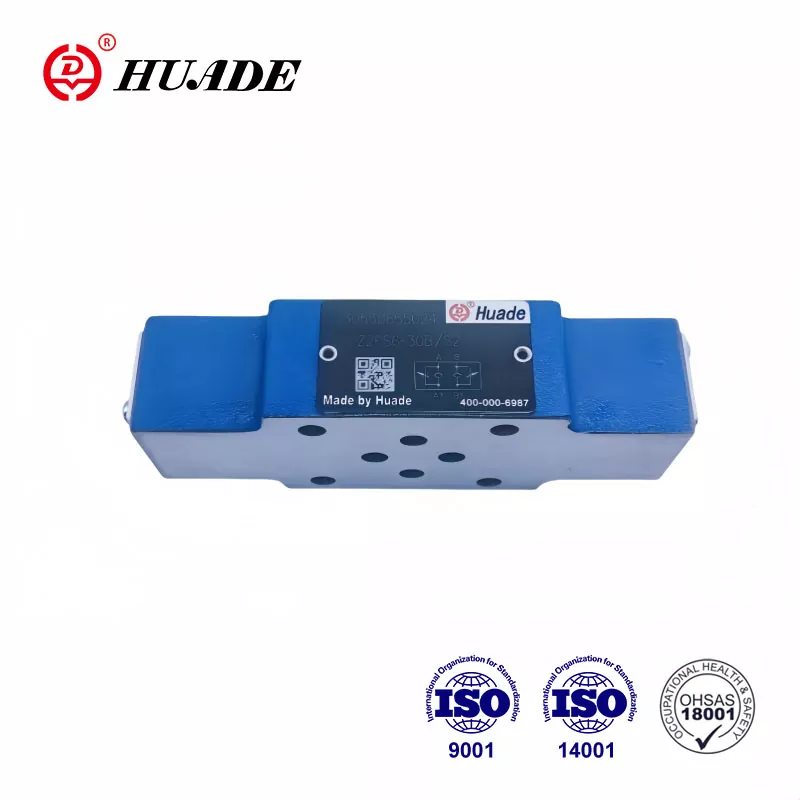

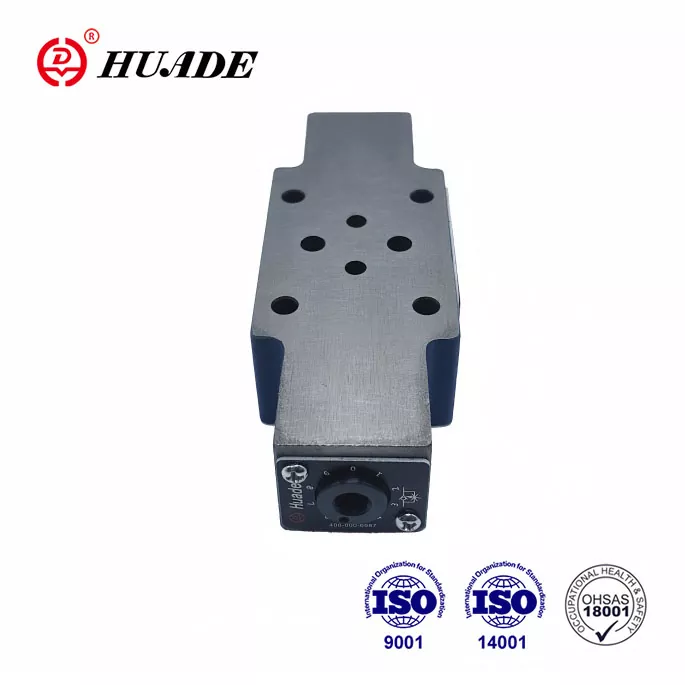

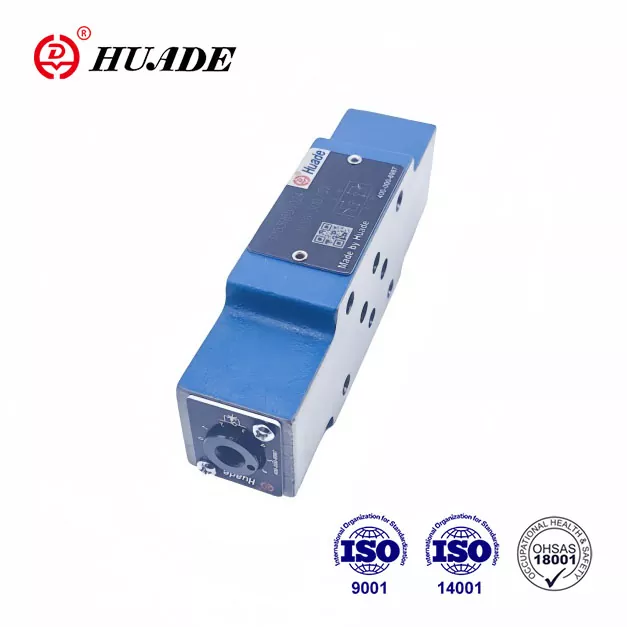

Klapid tüüp Z 2 FS 6 on kihilise konstruktsiooniga topeltdrosseli/tagasilöögiklapid. See klapp sobib vertikaalseks virnastamiseks ja seda kasutatakse sisselaske- või väljalaskearvesti juhtimiseks. Kahe pikaajalise koostöö tulemusena Rexrothiga ühtib see gaasihoob Z2FS 6 jõudluses Rexrothiga ja võib asendada Rexroth® Z2FS6 3XB seeriat. See on Rexrothi jaoks taskukohane alternatiiv.
|
Tehnilised andmed (väljaspool neid parameetreid rakenduste puhul võtke meiega ühendust!) |
|||
|
Suurus |
6 |
16 |
22 |
|
Maksimaalne vooluhulk (l/min) |
80 |
250 |
350 |
|
Maksimaalne töörõhk (MPa) |
31.5 |
35 |
|
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
||
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
||
|
Vedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||
Omadused:
▶ Sandwich-plaadi disain
▶ Teisaldamismuster standardile DIN 24 340, alates A, ISO 4401 ja CETOP - RP 121H
▶ Põhi- või juhtvoolu piiramine kahe teeninduspordiga
▶ Mõõdiku sisse- või väljalülitamise juhtimine.
Rakendus:
Drosselklapi tagasilöögiklappe Z2FS 6 kasutatakse põhi- või juhtõli voolu piiramiseks ühes või kahes teeninduspordis.
Kaks sümmeetriliselt paigutatud drossel-/kontrollklappi piiravad voolu (reguleeritavate gaasipoolide abil) ühes suunas ja võimaldavad vaba tagasivoolu teises suunas.
Peavoolu piiramine
Kahekordne drossel-/kontrollklapp on paigaldatud suunaventiili ja alamplaadi vahele, et muuta täiturmehhanismi kiirust (peavoolu piiraja).
Piloodi voolu piiramine
Pilootjuhitavate suunaventiilide puhul võib topeltdrosseli/tagasilöögiklappi kasutada juhtõhuklapi reguleerimiseks (pilootvoolu piiramine). Sel juhul paigaldatakse see peaklapi ja juhtventiili vahele.
Kahekordse drosselklapi / tagasilöögiklapi struktuur, tüüp Z2FS6 30B
Hüdraulikasüsteemide põhimõte
