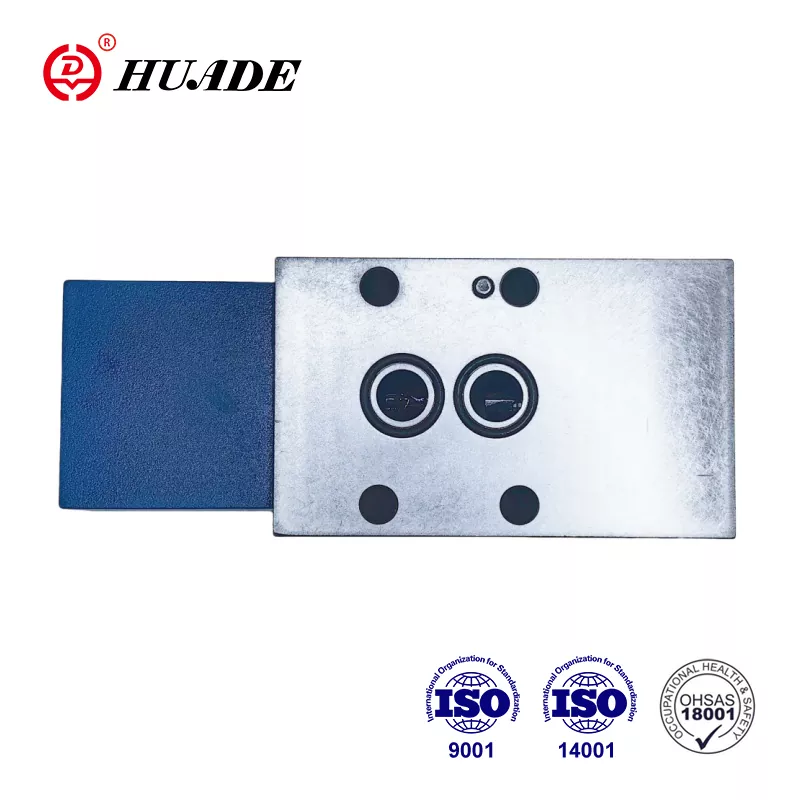

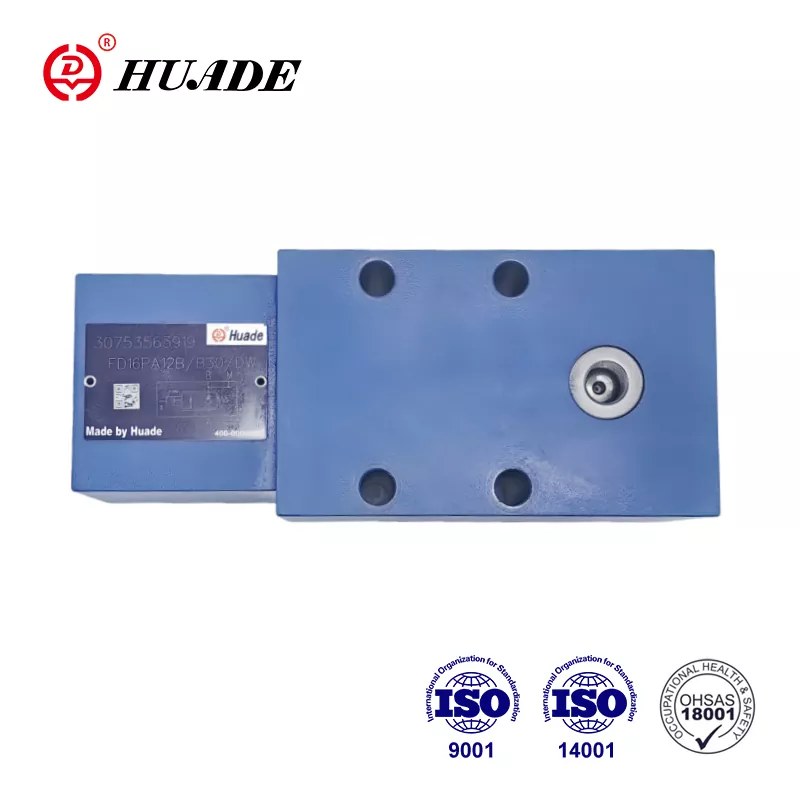

Vooluventiili FD 12 kasutatakse hüdrosüsteemis hüdromootori ja silindri kiiruse reguleerimiseks. Sellel on kõrge kvaliteet ja odav hind. Huade Hydraulic kontrollib edukalt toodete kulusid ja pakub klientidele taskukohaseid hüdraulilisi FD-kontroll-Q-meetri klappe. Hea kvaliteedi üks põhjusi on see, et Huade Hydraulicul on hea kontrollisüsteem. Tehas on kasutusele võtnud üle 750 täiustatud seadme üle kogu maailma. Kõik Huade Hydraulicu pakutavad vooluventiilid vastavad rahvusvahelistele standarditele.
|
Töörõhk, pordid A, X (MPa) |
kuni 31.5 |
|
Töörõhk. port B (MPa) |
kuni 42 |
|
Pilootrõhk, port X (voolu reguleerimisvahemik) (MPa) |
min 2 kuni 3,5, max 31,5 |
|
Pragunemisrõhk, A kuni B (MPa) |
0.2 |
|
Sekundaarse rõhualandusklapi rõhu seadistus (MPa) |
kuni 40 |
|
Vooluhulk (l/min) |
80 (suurus 12) 200 (suurus 16) |
|
Eelavamise pindala suhe |
istmeosa/piloodipooli pindala = 1/20 |
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
Omadused:
▶ Teisaldamismuster standardile DIN 24 340, alates D,ISO 5781 ja CETOP - RP 121H
▶ Pilotiga juhitav tagasilöögiklapp, lekkevaba. Check-Q-meeter kontrollib tagasivoolu Q2 voolu suhtes, mis suunatakse täiturmehhanismi Q1 vastasküljele silindritega, mille pindalade suhet ( Q2=Q1φ ) tuleb arvestada.
▶ Möödaviikventiil, vaba vool vastassuunas
▶ Valikuline sisseehitatud sekundaarne rõhualandusventiil (ainult äärikühendustega ventiili jaoks).
Rakendus:
Kontroll-Q-meetri klappe FD12 kasutatakse hüdrosüsteemides hüdromootorite ja silindrite kiiruste mõjutamiseks koormast sõltumatult (takistab ärajooksmist). Lisaks on toru purunemise ohutuse tagamiseks isoleeritud funktsioon.
Kontroll-Q-meeter koosneb põhiliselt korpusest (1), põhipuldist (2), juhtosast (3), juhtpoolist (4), summutuspoolist (5) ja juhtsummutusest (6).
Kontroll-Q-mõõturi FD 12 struktuur
Kontroll-Q-mõõturi klapi FD 12 sümbol
Vooluahela näited
Märkus.
Kahte kontrolli-Q-meetrit ei saa kasutada kahe mehaaniliselt koos liikuma sunnitud ballooni juhtimiseks, kuna sünkroniseerimist ja sama rõhku ei saa tagada igas silindris.
Seetõttu peavad silindrid olema varustatud kahe SL-tüüpi juhitava tagasilöögiklapiga. Kontroll-Q-meeter on paigaldatud ühisesse torusse.
Sellisel juhul ei tohi koormusrõhk ületada 20MPa!
