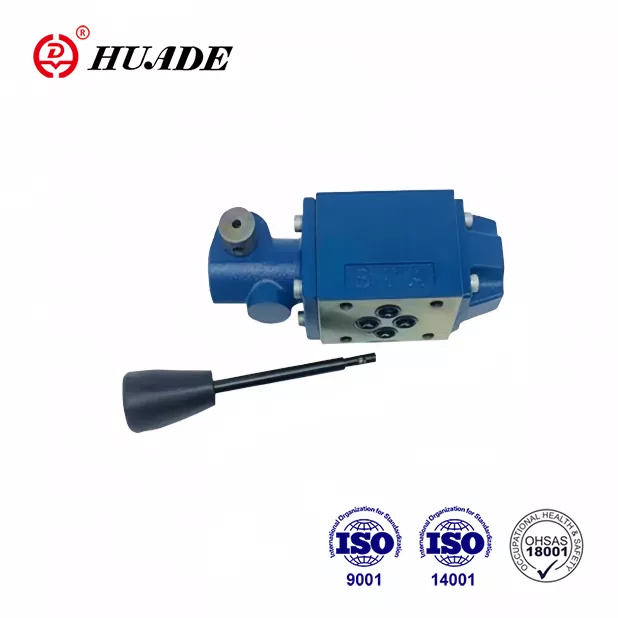

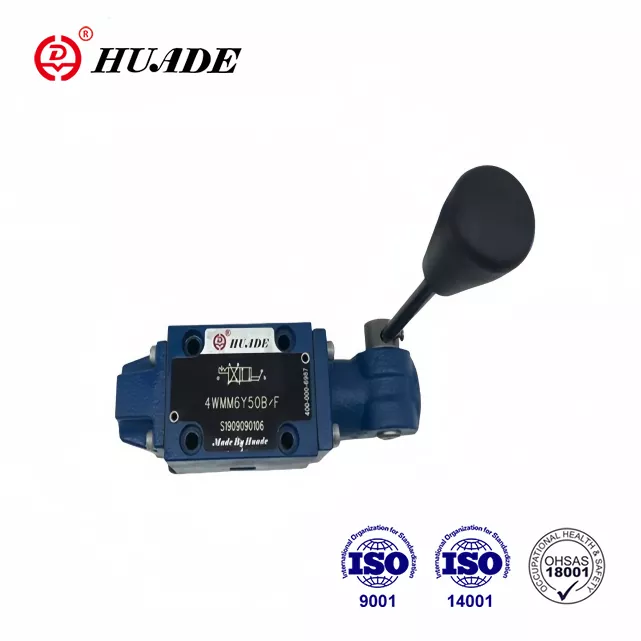

Kui töötate hüdrosüsteemidega, mis vajavad usaldusväärset käsitsijuhtimist, paistab suunajuhtventiil WMM 6 silma kui praktiline valik. See Bosch Rexrothi toodetud ventiil on teenindanud tööstusi üle maailma aastakümneid. See on loodud hüdraulikavedeliku voolu täpseks juhtimiseks, aidates operaatoritel hallata kõike alates tööstusmasinatest kuni mobiilsete seadmeteni.
WMM 6 kuulub rahvusvahelistele standarditele vastavate käsitsi juhitavate suundventiilide perekonda. Selle klapi teeb eriti kasulikuks selle lihtne töö koos tugeva konstruktsiooniga. Insenerid ja tehnikud hindavad seda, kuidas see saab hakkama keskmise ja kõrge rõhuga rakendustega, ilma et oleks vaja keerulisi elektrisüsteeme või väliseid toiteallikaid.
WMM 6 disaini põhitõdede mõistmine
Suunajuhtventiil WMM 6 töötab täppistöödeldud korpuses oleva libiseva poolimehhanismi kaudu. Kui liigutate manuaalset hooba, nihutab pool asendit, avades ja sulgedes teatud hüdraulikavedeliku teed. See otsejuhtimismeetod tähendab, et teie sisendi ja ventiili reaktsiooni vahel pole viivitust.
Klapi korpus kinnitatakse otse alamplaadile, järgides CETOP 3 standardit, tuntud ka kui NG6 või ISO 4401-03 liides. See standardimine muudab paigaldamise lihtsaks ja võimaldab klapil sobitada olemasolevatesse hüdrosüsteemidesse ilma kohandatud muudatusteta. Korpus on tavaliselt valmistatud tsingitud terasest, mis tagab suurepärase korrosioonikindluse isegi nõudlikes keskkondades.
Klapi seest leiate hoolikalt kavandatud poolid, millel on tihenduspinnad, mis minimeerivad sisemist leket. Need poolid on erineva konfiguratsiooniga, millest igaüks on tähistatud konkreetse sümboli tähega. Vedrutagastusmehhanism tagab, et klapp naaseb kangi vabastamisel neutraalasendisse, mis on ohutuks tööks hädavajalik.
Olulised tehnilised andmed
Suunatud juhtventiil WMM 6 talub rõhku kuni 315 baari oma põhiportides, maksimaalse vooluvõimsusega 60 liitrit minutis. Need spetsifikatsioonid muudavad selle sobivaks keskmise suurusega hüdrosilindritele ja mootoritele. Paagi ava talub kuni 160 baari, mis on piisav enamiku tavaliste rakenduste jaoks.
Tavaliste NBR-tihendite kasutamisel ulatub töötemperatuuri vahemik miinus 30-st pluss 80 kraadini Celsiuse järgi. Kõrgemate temperatuuride või kemikaalikindlate vedelike jaoks on klapp saadaval FKM-tihenditega, mis on kodeeritud variandina V. Klapp säilitab jõudluse laias viskoossusvahemikus 2,8 kuni 500 ruutmillimeetrit sekundis, kuigi optimaalne jõudlus saavutatakse umbes 46 mm²/s, kasutades standardseid hüdroõlisid, nagu HLP46.
Täielik klapisõlm kaalub kolmeasendilise versiooni puhul ligikaudu 1,4 kilogrammi ja põrkmehhanismiga varustatud 1,6 kilogrammi. Manuaalhoob vajab töötamiseks umbes 20–30 njuutonit, olenevalt süsteemi rõhust ja pooli konfiguratsioonist. See jõutase tagab positiivse kontrolli, põhjustamata operaatori väsimust pikaajalisel kasutamisel.
Pooli sümbolid ja voolutee valikud
Pooli sümbolite mõistmine on väga oluline, kui valite oma rakenduse jaoks suunajuhtventiili WMM 6. Iga sümbol tähistab konkreetset voolutee konfiguratsiooni, mis määrab, kuidas klapp erinevates asendites käitub. Sümbol on hõlpsaks tuvastamiseks märgitud otse klapi korpusele.
Sümbol E tähistab suletud keskpunkti konfiguratsiooni, kus kõik pordid on neutraalasendis blokeeritud. See disain on ideaalne, kui teil on vaja hüdrosilindrit paigal hoida ilma triivimata. Kui liigutate kangi asendisse A, voolab rõhk porti A, samal ajal kui port B ühendub paagiga ja vastupidi, asendis B.
Sümbol M on avatud keskosaga, kus pordid A ja B ühendatakse neutraalasendis paagiga, samal ajal kui surveava jääb blokeerituks. See konfiguratsioon on levinud suunalülitusrakendustes, kus soovite neutraali ajal minimaalset rõhu kogunemist. Selle sümboli puhul kipub voolumaht teistega võrreldes suurem olema.
Sümbol C pakub teist populaarset konfiguratsiooni, kus rõhk ühendub paagiga neutraalasendis, samal ajal kui tööpordid A ja B on blokeeritud. See disain aitab vältida mootori roomamist rakendustes, kus asendi säilitamine on vähem oluline kui pumba tühjendamise tagamine. Sümbol J kujutab endast tandemkeskust, kus rõhk ühendub osaliselt nii paagi kui ka tööpordiga, mis on kasulik konkreetsetes rakendustes, mis nõuavad neutraali ajal vähendatud rõhku.
Reaalmaailma rakendused ja kasutamine tööstuses
Suunatud juhtventiil WMM 6 leiab laialdast kasutust tootmisruumides, kus on vajalik hüdrauliliste funktsioonide käsitsi juhtimine. Survevormimismasinad sisaldavad sageli neid ventiile vormi avamiseks ja sulgemiseks. Otsene mehaaniline juhtimine annab operaatoritele puutetundlikku tagasisidet, mida elektroonilised juhtseadmed ei suuda võrrelda.
Mobiilsed seadmed on veel üks suur rakendusvaldkond. Põllumajandusmasinad, ehitusseadmed ja materjalikäitlussõidukid kasutavad WMM 6 funktsioonide jaoks, mis saavad kasu käsitsi tühistamise võimalusest. Klapi tugev konstruktsioon peab vastu mobiilses keskkonnas levinud vibratsioonile ja temperatuurimuutustele.
Ohtlikes kohtades pakub variant WMM 6 XC plahvatuskindlat tööd, mis vastab ATEX direktiividele. See muudab ventiili sobivaks nafta- ja gaasitöödeks, kaevanduskeskkondades ja keemiatöötlemisrajatistes, kus võib esineda tuleohtlikku keskkonda. XC versioon hoiab pinnatemperatuuri alla 100 kraadi Celsiuse järgi ja vastab II kategooria 2G/D seadmete nõuetele.
Hooldustöökojad ja katsestendid kasutavad seadistamise ja tõrkeotsingu ajal käsitsi juhtimiseks sageli suunajuhtventiili WMM 6. Klapi lihtne töö ja usaldusväärne jõudlus muudavad selle ideaalseks rakendusteks, kus operaatorid vajavad täpset juhtimist ilma keerukate programmeerimis- või seadistusprotseduurideta.
WMM 6 võrdlemine alternatiivsete lahendustega
Bosch Rexrothi tootevalikus paikneb suunajuhtventiil WMM 6 kõrvuti teiste käsitsi juhitavate ventiilidega, mis teenivad sarnaseid eesmärke, kuid millel on erinevad käitamismeetodid. WMR 6 seeria kasutab rull- või kolvijuhtimist, mistõttu see sobib nukk-juhtimiseks. WMD 6 variandil on pöördnupp, mis pakub kompaktsemat paigaldust kitsas ruumis.
Kaugjuhtimise nõuete jaoks pakub WMU 6 seeria hüdraulilist pilootjuhtimist otsese käsitsi käivitamise asemel. See võimaldab väikeste juhtventiilide abil klapi töötamise kauguselt. See aga muudab süsteemi keerukamaks ja nõuab pilootsurveallikat, mida põhiline WMM 6 ei vaja.
Solenoidjuhtimisega ventiilid, nagu seeria 4WE 6, pakuvad automatiseerimise eeliseid ja integratsiooni elektrooniliste juhtimissüsteemidega. Need elektriliselt juhitavad suunajuhtventiilid reageerivad PLC signaalidele ja võimaldavad keerukat järjestust. Kuid need nõuavad elektrienergiat ja maksavad tavaliselt umbes 20 protsenti rohkem kui manuaalne WMM 6. Manuaalventiil tagab voolukatkestuse korral usaldusväärse tagavara.
Suunajuhtventiil WMM 6 tagab kulutõhususe rakendustes, kus käsitsi kasutamine on vastuvõetav või eelistatav. Selle lihtsus tähendab madalamaid algkulusid, väiksemaid hooldusvajadusi ja suurepärast pikaajalist töökindlust. Elektriliste komponentide puudumine välistab mure elektromagnetiliste häirete või elektriliste rikete pärast.
Paigaldusjuhised ja parimad tavad
Suunajuhtventiili WMM 6 õige paigaldamine algab paigaldusaluse pinna ettevalmistamisega. Pind peab olema tasane, puhas ja ilma kriimustuste või kahjustusteta, mis võivad lekkida. Enne paigaldamist kandke O-rõnga tihenditele õhuke hüdraulikaõli kile, et vältida kahjustusi kokkupaneku ajal.
Paigaldage klapp nelja M5 pesapeaga kruviga, mille pingutusmoment on 10 njuutonmeetrit. Järgige diagonaalset pingutusmustrit, et tagada ühtlane rõhu jaotus kogu paigalduspinnal. Klappi saab paigaldada mis tahes asendis, kuna see töötab pigem libiseva pooli põhimõtetel kui gravitatsioonist sõltuvatel mehhanismidel.
Süsteemi filtreerimine mängib ventiili pikaealisuses olulist rolli. Paigaldage filtrid, mis suudavad saavutada ISO 4406 puhtuskoodi 20/18/15 või paremat, mis vastab ligikaudu 25-mikronilisele filtreerimisele. Saastumine on suunareguleerimisventiilide enneaegse kulumise peamine põhjus, seega ei saa vedeliku õige puhtuse säilitamist üle tähtsustada.
Võimaluse korral vältige suunajuhtventiili WMM 6 kasutamist peamiselt ühesuunalise vooluga rakendustes. Tasakaalustamata voolujõud võivad kiirendada kulumist ja nõuda rõhukompensatsiooniseadmete paigaldamist. Kui ühesuunaline töötamine on vältimatu, kaaluge voolujõudude vähendamiseks ja pooli läbipainde minimeerimiseks gaasihoova siseste lisamist surveporti.
Hoolduskaalutlused ja tõrkeotsing
Suunajuhtventiili WMM 6 regulaarne kontroll peaks hõlmama välise lekke kontrollimist korpuse ja pordi ühenduste ümber. Väike kogus imbumist võib viidata kulunud O-rõngastele, mis vajavad väljavahetamist. Enamik tihendikomplekte on hõlpsasti saadaval ja neid saab paigaldada ilma spetsiaalsete tööriistadeta.
Klapipool peaks liikuma sujuvalt läbi kogu liikumisulatuse, ilma sidumise või liigse jõuta. Kui tööjõud märgatavalt suureneb, võib see viidata pooli ava saastumisele või pooli pinnase kulumisele. Sisekontroll nõuab ventiili süsteemist eemaldamist ja lahtivõtmist vastavalt tootja juhistele.
Tulekindlate vedelikega (nt HFC-tüüpi) töötamisel oodake tihendi lühenemist võrreldes mineraalõliga. Suunajuhtventiil WMM 6 jääb nende vedelikega ühilduvaks, kuid hooldusvälbasid tuleks lühendada 30–50 protsenti. HFC vedelike kasutamisel tagage paagi pordi piisav eelkoormus, et säilitada korralik tihendus.
Plahvatusohtlikus keskkonnas XC-variandi kasutavate rakenduste korral on soovitatav perioodiliselt kontrollida pinnatemperatuuri vastavust. Säilitage üksikasjalikud hooldusdokumendid, mis näitavad vastavust ATEX-i nõuetele. Kõik muudatused või parandustööd peavad säilitama klapikoostu plahvatuskindlad omadused.
Teie vajadustele sobiva konfiguratsiooni valimine
Sobiva suunajuhtventiili WMM 6 mudeli valimine nõuab teie rakenduse nõuete hoolikat kaalumist. Alustage vajaliku vooluvõimsuse ja maksimaalse töörõhu määramisega. Kuigi klapp töötab kuni 60 liitrit minutis ja 315 baari, pikendab töötamine alla maksimumväärtuse tavaliselt kasutusiga.
Järgmisena valige pooli sümbol, mis vastab teie funktsionaalsetele nõuetele. Kui teil on vaja koormat paigal hoida, näitab sümbol E väikseimat sisemist leket. Rakendustes, kus pump peab tühjaks laadima neutraalasendis, võib sümbol C või M olla sobivam. Vaadake voolutee diagrammid hoolikalt üle, et valitud sümbol vastaks soovitud vooluahela käitumisele.
Otsustage, kas teie taotluse jaoks on vaja kinnipidamismehhanismi. Valikuline põrkmehhanism hoiab hooba valitud asendis, ilma et oleks vaja operaatori pidevat sisendit. See funktsioon osutub väärtuslikuks, kui täiturmehhanism peab jääma pikemaks ajaks välja- või sissetõmmatuks, kuigi see vähendab veidi maksimaalset vooluvõimsust.
Tihendi materjali määramisel arvestage töökeskkonda. Standardsed NBR-tihendid töötavad hästi enamiku rakenduste puhul, mis kasutavad mineraalõlipõhiseid hüdrovedelikke. V-koodiga FKM-tihendid pakuvad paremat vastupidavust kõrgetele temperatuuridele ja teatud sünteetilistele vedelikele. Plahvatusohtliku keskkonna rakenduste jaoks määrake XC-variant koos sobiva ATEX-i sertifitseerimisdokumentatsiooniga.
Vedeliku ühilduvus ja süsteemiintegratsioon
Suunajuhtventiil WMM 6 töötab edukalt laia valiku hüdraulikavedelikega. Standardsed mineraalõlid, mis vastavad standardile DIN 51524, tagavad suurepärase kasutusea ja jõudluse. Ühilduvad ka HETG ja HEES kategooria biolagunevad hüdraulikavedelikud, mistõttu klapp sobib keskkonnatundlikele rakendustele.
Kui kasutate HFC-ks klassifitseeritud vesi-glükoolvedelikke, pidage meeles, et komponentide eluiga võib mineraalõliga võrreldes lüheneda. Need vedelikud pakuvad tulekindluse eeliseid, mis kaaluvad paljudes rakendustes üles hooldusega seotud kaalutlused. Veepõhised vedelikud nõuavad hoolikat tähelepanu süsteemi konstruktsioonile, et vältida kavitatsiooni ja tagada sisemiste komponentide piisav määrimine.
Süsteemi projekteerijad peaksid pumba nõuete arvutamisel arvesse võtma rõhulangust suunajuhtventiili WMM 6 kaudu. Nimivoolul 60 liitrit minutis on oodata rõhulangust vahemikus 5 kuni 15 baari, olenevalt pooli sümbolist ja voolusuunast. See rõhukadu tuleb arvesse võtta süsteemi üldise tõhususe arvutustes.
Klapp on hõlpsasti integreeritav standardsete hüdraulikakomponentidega, sealhulgas pumbad, silindrid, mootorid ja akud. Selle CETOP-i paigaldusliides tagab ühilduvuse erinevate tootjate alamplaatidega. Paigaldusprobleemide vältimiseks veenduge vanemate ventiilide asendamisel, et pordi suurused ja paigaldusmustrid ühtivad.
Tulevikuarengud ja tööstuse suundumused
Kuigi suunajuhtventiil WMM 6 esindab end tõestanud tehnoloogiat, täiustavad käimasolevad arendused jätkuvalt selle võimeid. Mõned tootjad uurivad andurite integreerimist, mis annaks asendi tagasisidet ilma ventiilile omast lihtsust kahjustamata. Sellised arendused võivad võimaldada seisukorra jälgimist, säilitades samal ajal esmase juhtimismeetodina käsitsi juhtimise.
Tööstus 4.0 ühenduvuse suundumus mõjutab isegi traditsioonilisi komponente, nagu manuaalsed suunaventiilid. Tulevased versioonid võivad hõlmata tsüklite arvu, töötemperatuuri ja rõhu tingimuste juhtmevaba jälgimist. Need andmed võivad toetada prognoositavaid hooldusstrateegiaid, ilma et oleks vaja olemasolevaid hüdrosüsteeme ümber kujundada.
Keskkonnaeeskirjad suurendavad jätkuvalt nõudlust biolagunevate hüdraulikavedelike järele ja vähendavad energiatarbimist. Suunajuhtventiil WMM 6 toetab juba enamikku keskkonnasõbralikke vedelikke, sobitades selle nende nõuetega hästi. Tihendimaterjali jätkuv arendus peaks veelgi parandama ühilduvust uute vedelate koostistega.
Hoolimata elektroonilise juhtimise edusammudest on käsiventiilid endiselt asjakohased varusüsteemide, hädaabitoimingute ja rakenduste jaoks, kus lihtsus ja töökindlus kaaluvad üles automatiseerimise eelised. Suunajuhtventiil WMM 6 jätkab tõenäoliselt nende rollide täitmist, lisades samal ajal järk-järgult seirevõimalused, mis parandavad, mitte ei asenda selle põhilist käsitsi töötamist.
Hanke ja saadavuse kaalutlused
Suunajuhtventiil WMM 6 on laialdaselt saadaval Bosch Rexrothi volitatud edasimüüjate kaudu kogu maailmas. Tavaliselt ulatuvad teostusajad tavapäraste konfiguratsioonide kohesest saadavusest mitme nädalani spetsiaalsete variantide puhul. Süsteemi paigalduse või hoolduse kavandamisel arvestage hankimise ajaga, eriti vähem levinud pooli sümbolite või plahvatuskindlate versioonide puhul.
Hinnakujundus sõltub konfiguratsioonist, põhimudelite hind algab 100–300 eurost ühe ühiku ostmisel. Mahuline hinnakujundus vähendab märkimisväärselt ühikukulusid projektide puhul, mis nõuavad mitut ventiili. Volitatud edasimüüjad võivad esitada üksikasjalikke hinnapakkumisi konkreetsete mudelikoodide ja koguste põhjal.
Suunajuhtventiili WMM 6 hankimisel veenduge, et tarnijad pakuvad Boschi Rexrothi originaaltooteid koos sobiva dokumentatsiooniga. Võltsitud hüdraulilised komponendid on mõnel turul tõsine probleem, mis võib seada ohtu süsteemi ohutuse ja jõudluse. Taotlege vastavussertifikaate ja kontrollige osade numbreid ametlike kataloogide põhjal.
Tehnilise toe kättesaadavus peaks mõjutama tarnija valikut. Ettevõttesiseste hüdraulikateadmistega edasimüüjad saavad abistada rakendusküsimuste, tõrkeotsingu ja süsteemi projekteerimise toega. See lisandväärtusteenus osutub sageli olulisemaks kui väikesed hinnaerinevused, eriti kriitiliste rakenduste või keerukate süsteemide puhul.
Järeldus
Suunatud juhtventiil WMM 6 pakub hüdraulikasüsteemide usaldusväärset käsitsijuhtimist erinevates tööstusharudes ja rakendustes. Selle tõestatud disain, standardiseeritud liides ja tugev konstruktsioon muudavad selle praktiliseks valikuks, kui soovitakse või nõutakse otsest operaatori juhtimist. Tehniliste spetsifikatsioonide, konfiguratsioonivalikute ja õigete rakendusjuhiste mõistmine tagab eduka integreerimise teie hüdrosüsteemi.
Ükskõik, kas projekteerite uusi seadmeid, uuendate olemasolevaid süsteeme või määrate asenduskomponente, WMM 6 väärib käsitsi suunajuhtimise rakendusi. Selle jõudluse, töökindluse ja kulutõhususe kombinatsioon on muutnud selle hüdraulikatööstuses standardlahenduseks. Nõuetekohase valiku, paigaldamise ja hooldusega tagab see ventiil aastaid tõrgeteta teeninduse nõudlikes hüdraulikarakendustes.
