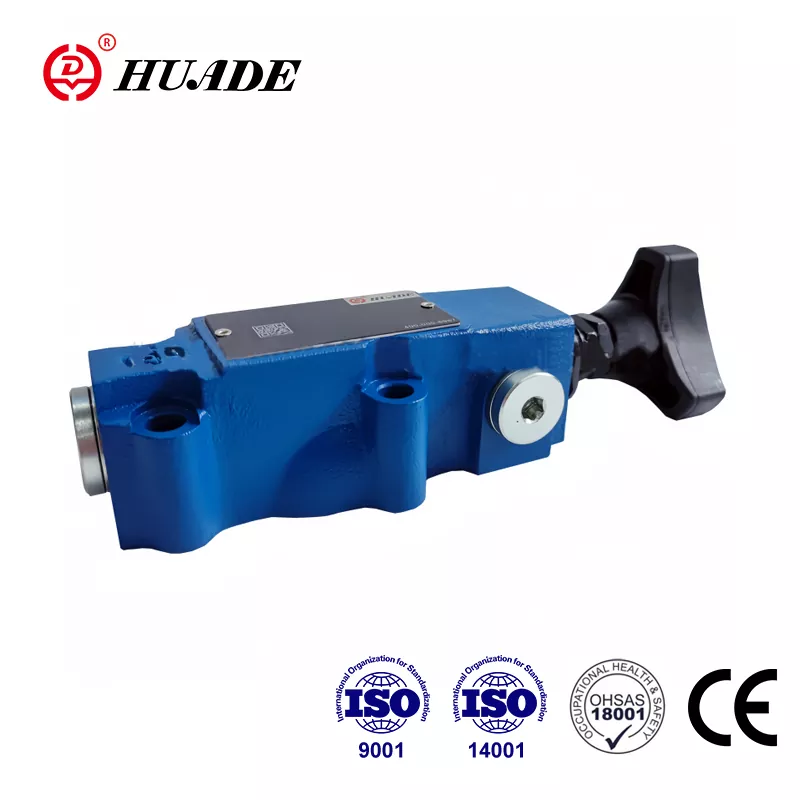

Kaugjuhtimispuldi kaitseklapp DBWT

Beijing Huade Hydraulic Industrial Group on tunnustatud riigiettevõte, mis on spetsialiseerunud hüdraulikatoodete ja -seadmete projekteerimisele, tootmisele ja teenindusele. DBWT kaitseklapp võib asendada Rexroth® pakutavaid tooteid. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade Hydraulicul on hea kontrollisüsteem, mis tagab hüdroventiilide kõrge kvaliteedi. Tehases on üle 750 täiustatud tootmisseadme, mis on imporditud üle kogu maailma. Iga surveklapp pakitakse veekindlatesse kilekottidesse ja tavalistesse karpidesse, millele on kinnitatud võltsimisvastased märgid. Huade® hüdraulikatooteid kasutatakse laialdaselt sõjatööstuses kaitsevarustuse moderniseerimise edendamiseks.

Kaugjuhtimispuldi kaitseklapi DBWT tooteparameeter

Toote funktsioon ja kaugjuhtimispuldi kaitseklapi DBWT rakendus

Omadused:

▶ kaugjuhtimispult

▶ alamplaadi kinnitus

▶ kolm reguleerimiselementi:

▶ Pöördnupp

▶ Kuus. kaitsekorgiga kruvipea

▶ Lukustatav skaalaga pöördnupp

Rakendus:

Tüüp DBWT on ette nähtud süsteemi rõhu ja äravoolu kaugjuhtimiseks, käivitades elektriliselt juhitava ventiili.

Kaugjuhtimispuldi kaitseklapi DBT funktsioonid, sektsioon ja sümbolid

Tüüpi DBWT kaugjuhtimispuldi rõhuventiilid on pilootjuhitavad rõhualandusventiilid.

Tüüp DBWT koosneb peamiselt põhiventiilist (1), põhipoolist (2), klapipesast (3), elektriliselt juhitavast ventiilist (5) ja reguleerimisest (6)

Rõhualandusventiili DBWT struktuur ja sümbolid

Märka

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.

3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige need spetsiaalselt.

4.Klappide kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetritele.

5. Nõutav on klapiga seotud pinna karedus. Pinna karedus on 0,8.

6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
