Huade on Hiina tuntud riigiettevõte, mis on spetsialiseerunud hüdrosüsteemidele. Huadel oli Rexrothiga kaks pikaajalist koostöökogemust aastast 1979. Huade® WMR ventiil on soodne alternatiiv Rexrothi samale seeriale. Sellel suundventiilil on üheaastase garantiiaja jooksul tasuta hooldusteenus. Huade paneb kvaliteedile suurt rõhku. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® hüdroklappe kasutatakse laialdaselt inseneri- ja ehitusmasinate, metallurgia, tööpinkide, keskkonnakaitse, laevaehituse, lennunduse, raudteetransiidi, nafta ja naftakeemia, sõjatööstuse ja muudes valdkondades. See on Hiinas usaldusväärne kaubamärk.
|
Suurus |
6 |
10 |
|||
|
Maksimaalne |
sadam A. B. P (㎫) |
kuni 31.5 |
|||
|
port T (㎫) |
kuni 6 |
kuni 16 |
|||
|
Sümbolites A ja B tuleb T-porti kasutada äravooluühendusena |
|||||
|
Maksimaalne vooluhulk (l/min) |
kuni 60 |
kuni 120 |
|||
|
Voolu ristlõige |
sümboli Q puhul 6% nimiristlõikest |
||||
|
sümboli W puhul 3% nimiristlõikest |
|||||
|
Survevedelik |
Mineraalõlid (NBR tihendi jaoks) või |
||||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||||
|
Viskoossuse vahemik (mm2/s) |
2,8 kuni 500 |
||||
|
Kaal (kg) |
ca 1,4 |
ca 3.3 |
|||
|
Tööjõud rullikhooval |
paagi nullrõhul |
100 kuni 121 |
kahe asendi ventiil |
70 kuni 140 |
|
|
(N) |
rõhul |
184 kuni 205 |
kolme asendi ventiil |
70 kuni 175 |
|
Omadused:
▶ Otsejuhitav suundrullventiil reguleeritava rullikuga
▶ Rulli hoovakomplekti saab astmeliselt 90°
▶ Radiaalsed jõud neelavad usaldusväärselt (kuni 30°)
▶ 19 tüüpi standardpooli funktsioon

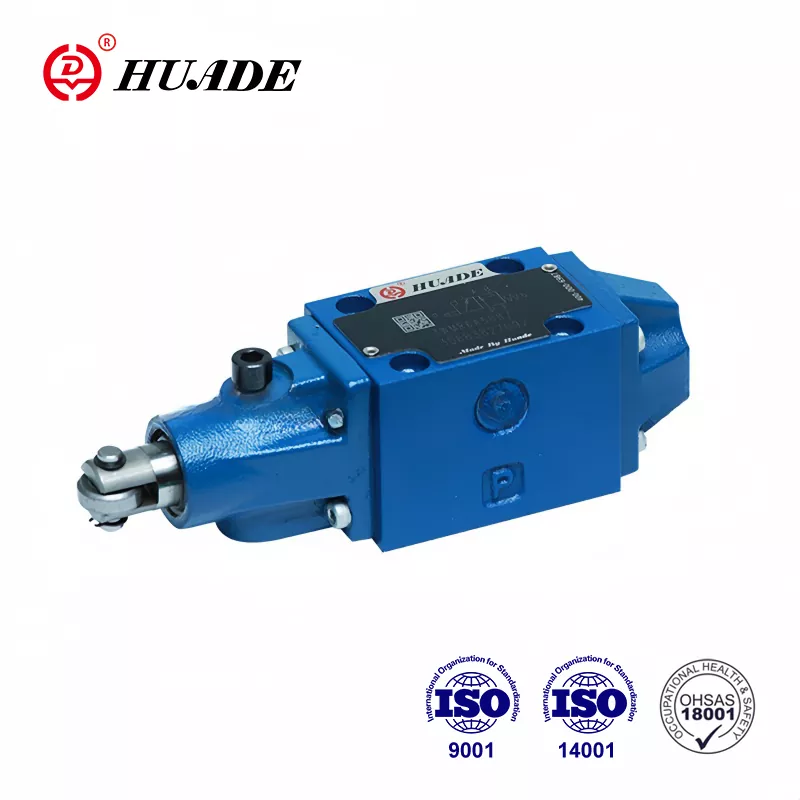

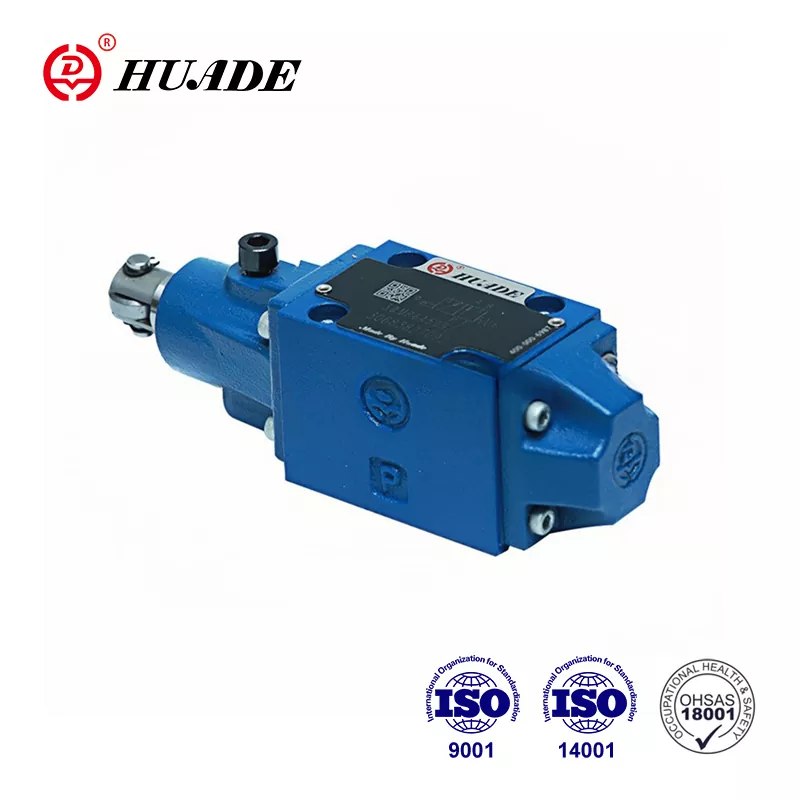

WMR-tüüpi suundventiilid on rulliga juhitavad suundventiilid.
Põhimõtteliselt koosnevad need korpusest (1), rullikhoovast (2), juhtpoolist (3) ja tagasivoolust
kevad (4).
Kui klapipooli ühest asendist teise liikumise ajal võib tekkida lubatud väärtusest suurem vool, on vaja pistikgaasi. Pistikupesa on paigaldatud suundventiili P porti.
WMR 6 väljalõigatud vaade
Kasseti gaasihoob
