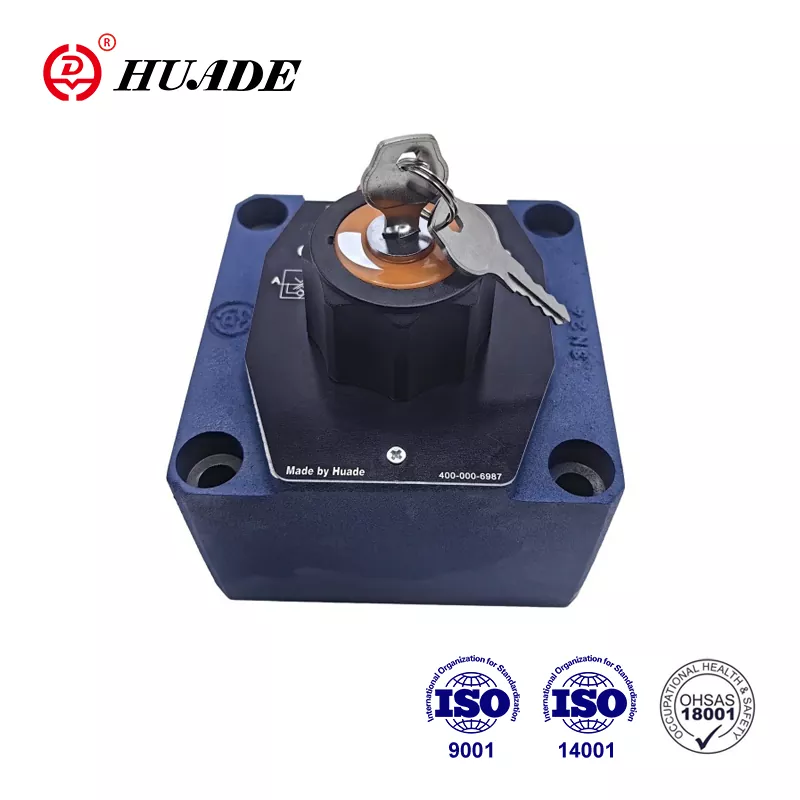

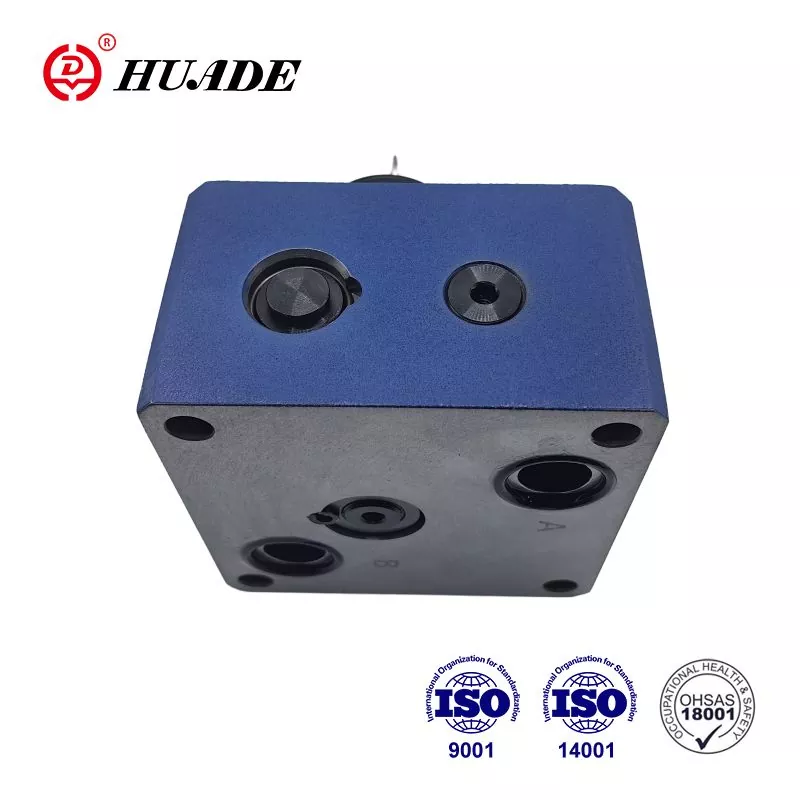

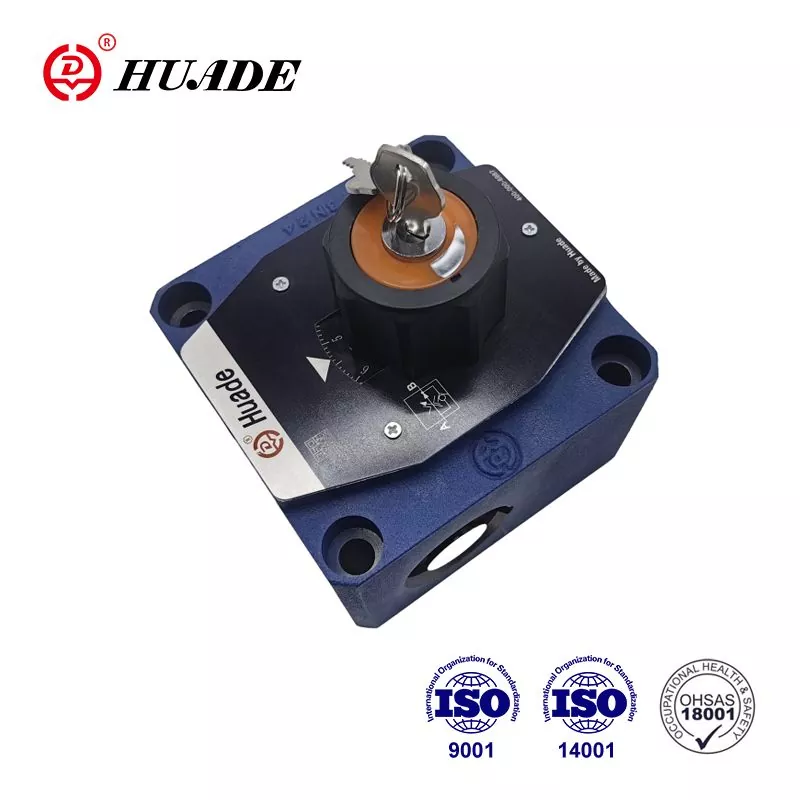

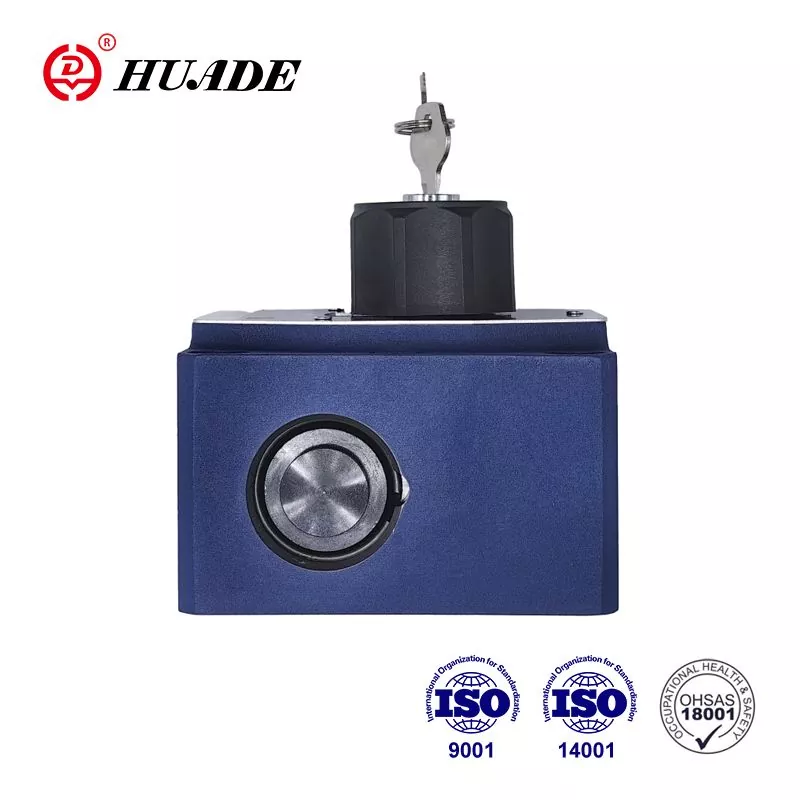

Voolu reguleerimisventiilid on kahesuunalised voolu reguleerimisventiilid. Tehnoloogia kasutuselevõtu kaudu suudavad Huade® hüdroventiilid jõudluses Rexrothiga võrrelda. See 2FRM 16 vooluklapp on hea ja taskukohane alternatiiv Rexrothile. Huade Hydraulic pöörab rohkem tähelepanu kuluefektiivsusele ja praktilisusele, nii et selle hüdroventiil on suhteliselt madala hinnaga. See on Hiinas vana kaubamärk.
|
Kindral |
|
|
Hüdraulika vedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
|
Temperatuurivahemik (℃) |
-30 kuni +80 |
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
|
Alaldi võileivaplaat |
||
|
Voolumaks. (l/min) |
10 |
16 |
|
kuni 50 |
kuni 160 |
|
|
Töörõhk (MPa) |
kuni 31.5 |
|
|
Pragunemisrõhk (MPa) |
0.15 |
|
|
kaal (kg) |
3.2 |
9.3 |
|
Voolu. Q max (l/min) |
suurus 10 |
suurus 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p vaba tagasivooluga B → A, Q-sõltuv (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Voolu reguleerimine |
temperatuuri stabiilne |
±2% (Q max) |
||||||
|
rõhukindel (kuni |
±2% (Q max) |
±5% (Q max) |
||||||
|
Töörõhk, maks. port A (MPa) |
kuni 31.5 |
|||||||
|
Minimaalne rõhu erinevuse vahemik (MPa) |
0,3 kuni 0,7 |
0,5-1,2 |
||||||
|
Saastumise aste (μm) |
25 (Q < 5 l/min) |
10 (Q < 0,5 l/min) |
||||||
|
Kaal (kg) |
5.6 |
11.3 |
||||||
Omadused:
▶ Teisaldamismuster standardile DIN 24 340, alates A, ISO 4401 ja CETOP - RP 121H
▶ Rõhukompensaatori käigupiiraja, valikuline
▶ Mehaaniline töö
▶ Käivitushüppe vähendamine
▶ Voolu reguleerimine mõlemas suunas, kasutades alaldi kihtplaati
Rakendus:
Voolu reguleerimisventiilide 2FRM 16 põhiülesanne on hoida vooluhulka konstantne sõltumata rõhust ja temperatuurist.
Klapid 2FRM 16 koosnevad põhiliselt korpusest (1), düüsipuksist (3), rõhukompensaatorist (4) koos valikulise käigupiirajaga, tagasilöögiklapist (5), reguleerimiselemendist (2).
Voog kanalist A kanalisse B on ava (6) juures olev drossel. Et hoida voolu läbi ava konstantsena, on düüsist (6) ülesvoolu ühendatud rõhukompensaator. Tänu ava konstruktsioonile hoitakse vooluhulka suures osas temperatuurist sõltumatult. Vaba tagasivool kanalist B kanalisse A suunatakse tagasilöögiklapi (5) kaudu. Voolu juhitakse ainult punktist A punkti B. Vooluhulkade reguleerimiseks mõlemas suunas saab voolu alla paigaldada alaldi kihilise plaadi tüüpi Z4S. juhtventiil.
Voolu reguleerimisventiili 2FRM 16 struktuur
Voolu reguleerimisventiili 2FRM 16 sümbol
