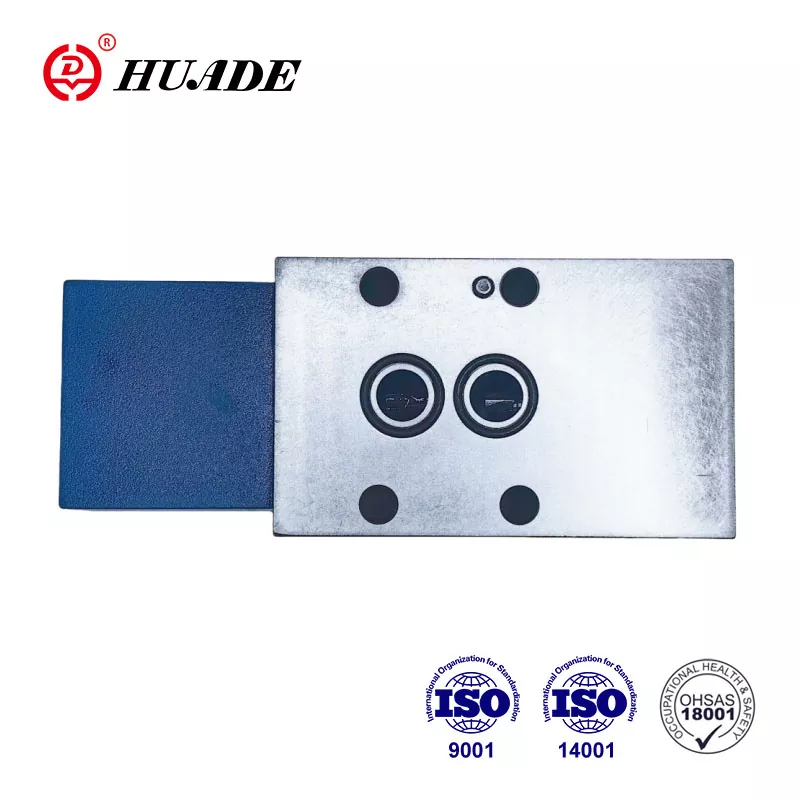

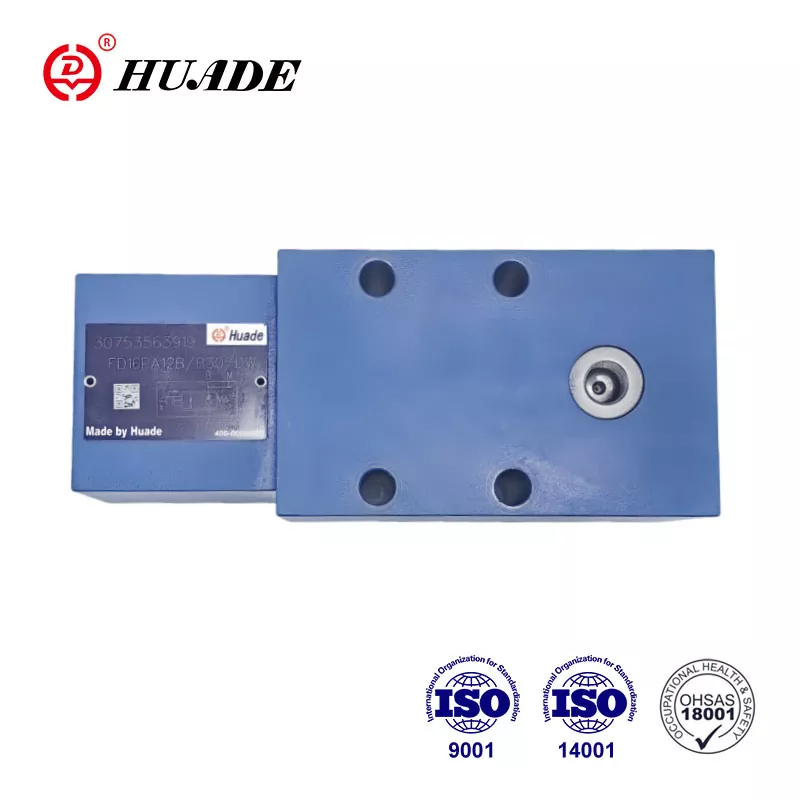

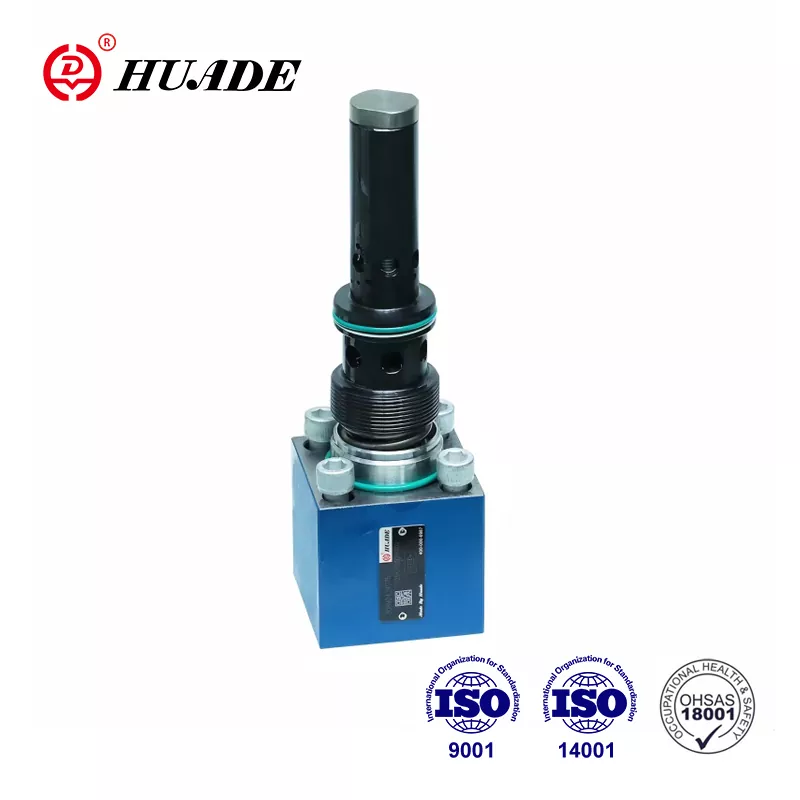

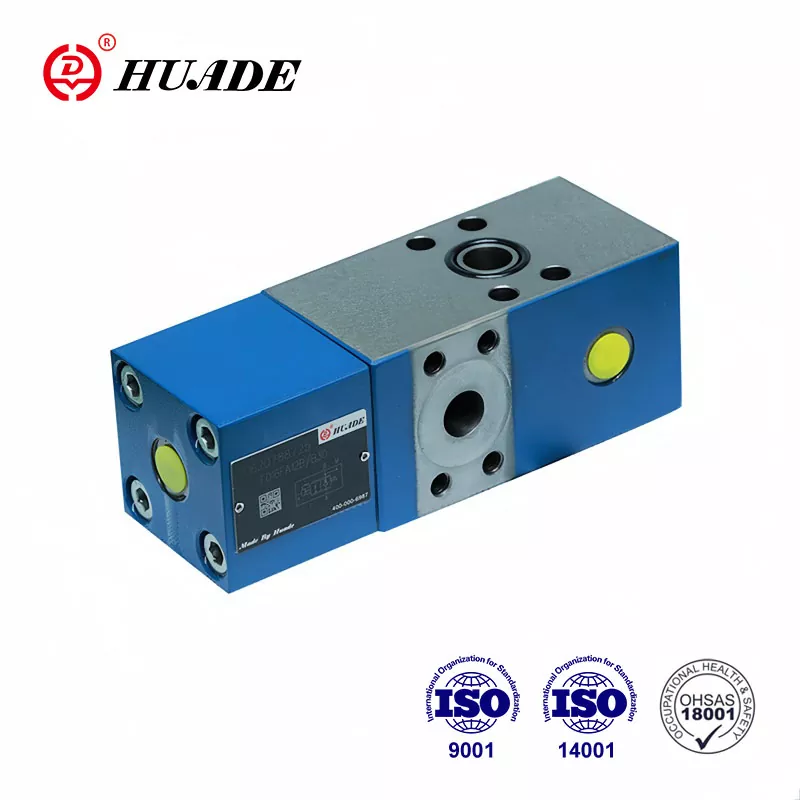

Check-Q-meter klapp FD 25 on spetsiaalne klapiseade, mida kasutatakse peamiselt hüdrosüsteemi voolutasakaalu säilitamiseks ja süsteemi stabiilse töö tagamiseks. Põhjus, miks Huade® FD 25 kontroll-Q-meetri klapid võidavad kasutajate laialdase usalduse, tuleneb peamiselt nende kõrgest kvaliteedist ja suhteliselt madalamast hinnast. Toodete pakendeid saab kohandada, näiteks tavalist papppakendit, puitkarbi pakendit, vineerkarpi, plastikust veekindlat pakendit jne.
|
Töörõhk, pordid A, X (MPa) |
kuni 31.5 |
|
Töörõhk. port B (MPa) |
kuni 42 |
|
Pilootrõhk, port X (voolu reguleerimisvahemik) (MPa) |
min 2 kuni 3,5, max 31,5 |
|
Pragunemisrõhk, A kuni B (MPa) |
0.2 |
|
Sekundaarse rõhualandusklapi rõhu seadistus (MPa) |
kuni 40 |
|
Vooluhulk (l/min) |
80 (suurus 12) 200 (suurus 16) |
|
Eelavamise pindala suhe |
istmeosa/piloodipooli pindala = 1/20 |
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
Omadused:
▶ Teisaldamismuster standardile DIN 24 340, alates D,ISO 5781 ja CETOP - RP 121H
▶ Pilotiga juhitav tagasilöögiklapp, lekkevaba. Check-Q-meeter kontrollib tagasivoolu Q2 voolu suhtes, mis suunatakse täiturmehhanismi Q1 vastasküljele silindritega, mille pindalade suhet ( Q2=Q1φ ) tuleb arvestada.
▶ Möödaviikventiil, vaba vool vastassuunas
▶ Valikuline sisseehitatud sekundaarne rõhualandusventiil (ainult äärikühendustega ventiili jaoks).
Rakendus:
Kontroll-Q-meetri klappe FD25 kasutatakse hüdrosüsteemides hüdromootorite ja silindrite kiiruste mõjutamiseks koormast sõltumatult (takistab ärajooksmist). Lisaks on toru purunemise ohutuse tagamiseks isoleeritud funktsioon.
Kontroll-Q-meeter koosneb põhiliselt korpusest (1), põhipuldist (2), juhtosast (3), juhtpoolist (4), summutuspoolist (5) ja juhtsummutusest (6).
FD kontroll-Q-mõõturi klapi struktuur
FD kontroll-Q-mõõturi klapi sümbol
Vooluahela näited
Märkus.
Kahte kontrolli-Q-meetrit ei saa kasutada kahe mehaaniliselt koos liikuma sunnitud ballooni juhtimiseks, kuna sünkroniseerimist ja sama rõhku ei saa tagada igas silindris.
Seetõttu peavad silindrid olema varustatud kahe SL-tüüpi juhitava tagasilöögiklapiga. Kontroll-Q-meeter on paigaldatud ühisesse torusse.
Sellisel juhul ei tohi koormusrõhk ületada 20MPa!
