Kui hüdrosüsteemidel on vaja raskeid koormusi ohutult hoida või soovimatut vedeliku tagasivoolu takistada, kasutavad insenerid sageli piloodiga juhitavaid tagasilöögiklappe. Nende hulgas paistab Bosch Rexrothi toodetud SL-tüüp silma kui usaldusväärne lahendus tööstuslike ja mobiilsete seadmete rakenduste jaoks. See juhend selgitab, mille poolest erineb pilootjuhitav tagasilöögiklapp SL teistest ventiilitüüpidest, kuidas see töötab ja millal peaksite kaaluma selle kasutamist oma hüdrosüsteemis.
Mis on pilootjuhitav tagasilöögiklapp SL?

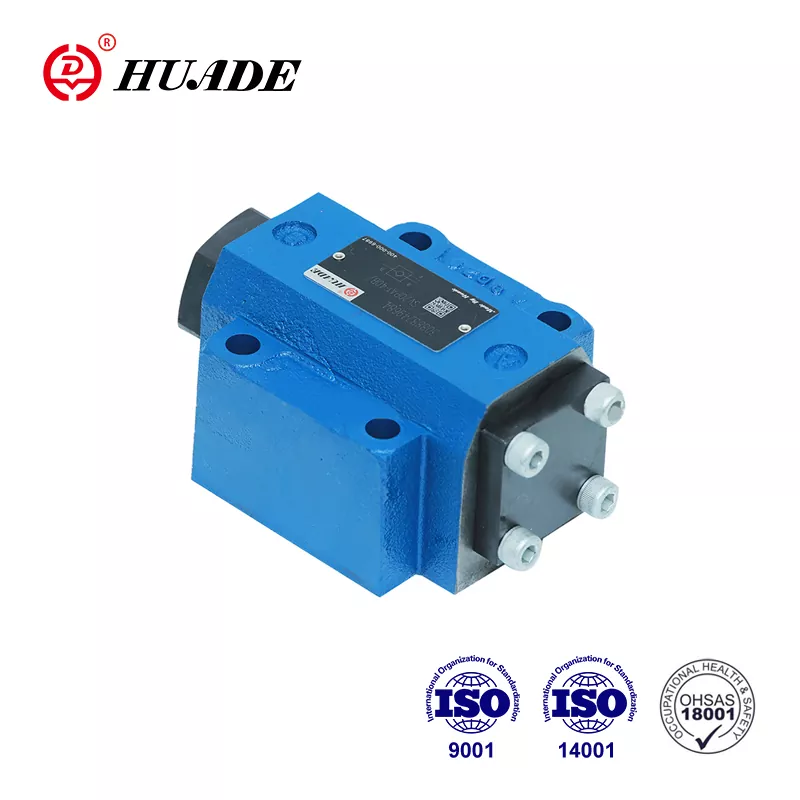

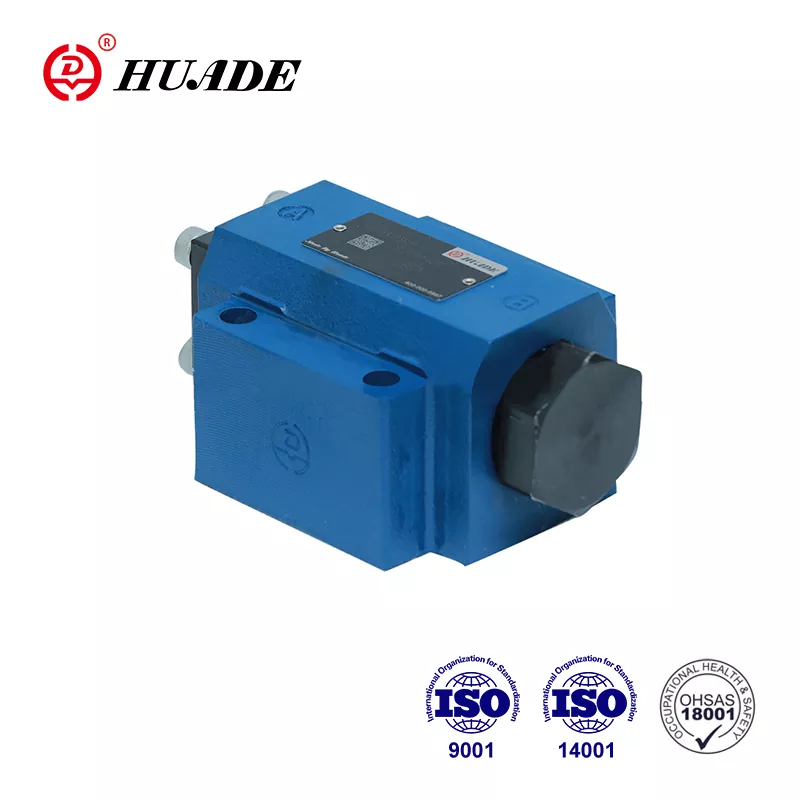

Pilootjuhitav tagasilöögiklapp SL on hüdrauliline komponent, mis võimaldab vedelikul vabalt ühes suunas voolata, blokeerides samal ajal voolu vastassuunas, kuni juhtsignaal selle vabastab. Märgistus "SL" viitab konkreetselt Bosch Rexrothi SV-seeria välisele äravooluvariandile, mis on mõeldud rakenduste jaoks, kus pilootõli peab tühjendama põhiahelast eraldi.
Ventiil on konstruktsiooniga ja seda saab paigaldada alamplaadile või ühendada keermestatud portide kaudu. Kui vedelik voolab pordist A porti B, avaneb klapp kergesti minimaalse takistusega. Kui rõhk üritab vedelikku tagasi lükata punktist B punkti A, tihendub klapp täielikult ilma lekketa. Ainus viis ventiili tagurpidi avamiseks on rakendada juhtrõhku pordile X, mis tõstab mehaaniliselt klapi ja võimaldab kontrollitud voolu.
Peamine erinevus pilootjuhitava tagasilöögiklapi SL ja standardse SV mudeli vahel seisneb välises äravoolufunktsioonis. Kui SV-ventiilid tühjendavad pilootõli seestpoolt tagasi süsteemi, suunavad SL-klapid selle õli välja eraldi pordi Y kaudu. See väline äravool annab projekteerijatele suurema paindlikkuse keerukate hüdroahelate ehitamisel, eriti kui piloot äravoolutoru peab ühendama paagiga iseseisvalt või kui sisemine äravool võib põhjustada rõhuhäireid.
Kuidas pilootjuhtimisega tagasilöögiklapp SL töötab
Pilootjuhitava tagasilöögiklapi SL tööpõhimõtte mõistmine aitab selgitada, miks see nii hästi töötab koormust hoidvates rakendustes. Ventiil sisaldab mitmeid põhikomponente: põhikorpus, esmane hoob, juhtklapp, survevedrud ja juhtkolb. Need osad töötavad koos, et luua kolm erinevat töörežiimi.
Vaba voolamise ajal punktist A punkti B surub hüdraulikavedelik otse vastu lauda, avades selle väga väikese takistusega. Rõhulang klapis jääb nimivooluhulkade juures alla 5 baari, mis tähendab minimaalset energiakadu. See vaba voolu suund ühendub tavaliselt teie hüdroahela pumba poolega.
Kui rõhk tõuseb punktist B punktile A vastupidises suunas, kombineeritakse süsteemi rõhk vedrujõuga, surudes kangi kindlalt vastu istet. See loob täieliku lekkevaba tihendi, mis on oluline koormate paigal hoidmiseks. Näiteks vertikaalne hüdrosilinder ei triivi allapoole isegi täiskoormuse korral, kuna pilootjuhitav tagasilöögiklapp SL hoiab täiuslikku ummistust.
Kolmas režiim aktiveerub, kui rakendate juhtsurvet pordile X. See rõhk mõjutab juhtkolvi, mille pindala on suurem kui põhipulgal. Mehaaniline eelis võimaldab suhteliselt madalal juhtrõhul ületada kõrge süsteemirõhu blokeeritud poolel. SL-konfiguratsioonis eraldab väline tühjendusport Y juhtkambri pordist A, tagades, et kolvile mõjub ainult ettenähtud kontrollrõhk, ilma koormuse poolelt sekkumata.
Mõned pilootjuhitavad tagasilöögiklapi SL mudelid sisaldavad dekompressioonifunktsiooni, mida tähistab mudeli tähises täht "A". Nendel ventiilidel on väike kuuliklapp, mis avaneb veidi enne peamise klapi tõusmist. See järkjärguline avamine vabastab järk-järgult kinni jäänud rõhu, vähendades lööke ja müra teie hüdrosüsteemis. Variant "B" avaneb otse ilma selle eelavamisetapita, pakkudes kiiremat reageerimist, kuid tekitades potentsiaalselt rohkem rõhu naelu.
Minimaalne nõutav juhtrõhk sõltub koormuse rõhust, mida peate ületama. Insenerid arvutavad selle valemi abil: juhtrõhk peaks olema väiksem kui koormuse rõhk, mis on korrutatud hüpikakna pindala ja juhtkolvi pindala suhtega. Praktilistel eesmärkidel vajavad enamik pilootjuhtimisega kontrollklapi SL-mudeleid avanemise alustamiseks vähemalt 5-baarilist juhtrõhku, kusjuures täpne nõue sõltub koormustingimustest ja klapi suurusest.
Tehnilised andmed ja jõudlusandmed
Bosch Rexroth toodab pilootjuhitavaid tagasilöögiklappide SL-mudeleid nimisuurustega NG10 kuni NG32, mis hõlmavad laia valikut tööstuslikke rakendusi. Need ventiilid taluvad maksimaalset rõhku kuni 315 baari ja voolukiirust kuni 550 liitrit minutis, mistõttu sobivad need nõudlikesse hüdrosüsteemidesse.
Väikseim suurus NG10 sobib hästi kompaktsete masinate jaoks, käideldes kuni 100 liitrit minutis ja ainult 2,5 kuupsentimeetrise kontrollmahuga pordis X. Keskklassi NG16 ja NG20 klapid toetavad voolukiirust kuni 300 liitrit minutis, samas kui suurimad NG25 ja NG32 mudelid mahutavad 5 minutiga raskeid seadmeid. Iga suurus säilitab sama maksimaalse töörõhu 315 baari, kuigi kontrollrõhk võib sõltuvalt teie rakenduse vajadustest olla vahemikus 5 kuni 315 baari.
Mobiilseadmete disainerite jaoks on kaalukaalutlused olulised. NG10 pilootjuhitav tagasilöögiklapp SL alamplaadi paigalduskonfiguratsioonis kaalub umbes 1,8 kilogrammi, NG32 mudel aga 7,8 kilogrammi. Keermestatud ühendusega versioonid lisavad neile arvudele ligikaudu 0,3 kilogrammi. Füüsilised mõõtmed varieeruvad vastavalt, NG10 pikkus on umbes 100,8 millimeetrit ja kasutab G1/4 pordi keermeid, samas kui NG32 ulatub 140 millimeetrini G1 1/2 portidega.
Temperatuuri jõudlus hõlmab tüüpilisi tööstuslikke tingimusi. Standardsete NBR-tihendite korral töötab pilootjuhitav tagasilöögiklapp SL usaldusväärselt negatiivsest 30 kraadi Celsiuse järgi positiivsest 80 kraadi Celsiuse järgi. Kui teie rakendus hõlmab kõrgemaid temperatuure või agressiivseid vedelikke, tagab FKM-i tihendimaterjal parema vastupidavuse. Klapp võtab vastu hüdraulikavedelikke viskoossusega vahemikus 2,8 kuni 500 ruutmillimeetrit sekundis, kuigi optimaalne jõudlus saavutatakse tavalise HLP46 õliga 40 kraadi Celsiuse järgi.
Saastumise kontroll on ventiili pika eluea jaoks kriitiline. Bosch Rexroth soovitab säilitada vedeliku puhtuse vastavalt ISO 4406 klassile 20/18/15 või kõrgemale. Nende RE 50070 filtreerimisstandardite järgimine aitab vältida juhtkanalite ummistumist, mis on pilootjuhtimisega tagasilöögiklappide üks levinumaid rikkerežiime.
Teie rakenduse jaoks sobiva mudeli valimine
Erinevate pilootjuhitavate tagasilöögiklappide SL-variantide vahel valimine sõltub mitmest teie hüdrosüsteemi konstruktsiooni tegurist. Ühe piloodi SL-i põhikonfiguratsioon töötab hästi, kui teil on vaja juhtida voolu ainult ühes suunas. See seadistus on tavaline vertikaalsete silindrite rakendustes, kus gravitatsioon püüab koormust alla tõmmata ja teil on vaja kaugvabastusvõimalust.
Topeltpiloot versioonid tagavad kontrolli mõlemas suunas, muutes need ideaalseks kahepoolse toimega silindritele, mis nõuavad koormuse hoidmist käigu mõlemas otsas. Ehitusseadmed, nagu ekskavaatori käsivarred, kasutavad sageli seda konfiguratsiooni, et vältida kummaski suunas triivimist, kui operaator vabastab juhtseadised. Pilootjuhitava tagasilöögiklapi SL kahe pilootfunktsioon tagab, et koorem püsib täpselt oma asendis, sõltumata välisjõududest.
Dekompressioonivalik muutub oluliseks, kui teie süsteemis esineb kõrge rõhu erinevus või kui järsk rõhuvabastus võib komponente kahjustada. A-tüüpi mudelid, millel on palliklapi eelavamise staadium, vähendavad lööke hüdrovoolikutes ja minimeerivad müra ventiilide ümberlülitamisel. See muudab need eelistatavamaks rakendustes, kus on oluline kasutaja mugavus või kus rõhu tõusud võivad tundlikke komponente kahjustada. Eelavamiseta B-tüüpi mudelid reageerivad kiiremini ja töötavad hästi, kui kiire klapi käivitamine on olulisem kui järkjärguline rõhu vabastamine.
Ühendusmeetodi valik sõltub teie süsteemi arhitektuurist. DIN 24340 standarditele vastav alamplaadi paigaldamine võimaldab kompaktset kollektori integreerimist ja puhtamat torustikku, mis on eriti väärtuslik mobiilsetes seadmetes, kus ruumi on vähe. Keermestatud ühendused pakuvad suuremat paindlikkust moderniseerimiseks või süsteemides, kus kollektori paigaldamine pole praktiline. Pilootjuhitav tagasilöögiklapp SL toetab mõlemat lähenemist ühilduvate mõõtmetega.
Avamisrõhu reguleerimine annab veel ühe häälestusparameetri. Standardmudelid kasutavad vedru eelpinge seadistusi vahemikus 1,5 kuni 10 baari, mis määrab, kui palju tagurpidi rõhku tekib enne, kui põhipadi istmed kindlalt kinni jäävad. Madalamad avanemisrõhud võimaldavad kergemat vaba voolu, kuid võivad põhjustada ventiili hiljem rõhulanguse ajal uuesti paigale asumist. Kõrgemad avanemisrõhud tagavad positiivse istuvuse, kuid suurendavad rõhulangust vabavoolu suunas.
Kus pilootjuhitavad tagasilöögiklapid SL töötavad kõige paremini
Tööstusautomaatika tugineb koormuse täpseks juhtimiseks suuresti pilootjuhitava tagasilöögiklapi SL tehnoloogiale. Tootmispressid kasutavad neid klappe silindri asendi säilitamiseks pressimistsüklite ajal, vältides raske ülemise plaadi triivimist, kui hüdraulika rõhk langeb. Survevalumasinad kasutavad sarnaseid seadistusi, et hoida vormipooled lukustatuna suure kinnitusjõu all, tagades osade ühtlase kvaliteedi.
Mobiilne varustus on võib-olla suurim kasutusala pilootjuhitava tagasilöögiklapi SL jaoks. Ekskavaatorid, rataslaadurid ja ekskavaatorid vajavad oma noole-, pulga- ja kopaahelates usaldusväärset koormahoidmist. Kui operaator pargib masina üles tõstetud kopaga, takistab piloodiga juhitav tagasilöögiklapp koormuse allapoole hiilimist silindri tihendi lekke või kinni jäänud õli soojuspaisumise tõttu. SL-klappide väline äravoolukonfiguratsioon töötab nendes rakendustes eriti hästi, kuna see väldib siserõhu tagasisidet, mis võib põhjustada ebastabiilsust.
Kraanarakendused nõuavad veelgi suuremat töökindlust, sest koormuse langemine tekitab tõsiseid ohutusriske. Mobiilkraanade tugijalgade stabilisaatorid kasutavad piloodiga juhitavaid tagasilöögiklappe SL, et säilitada asendit päevade või nädalate jooksul pikendatud tõste ajal. Lekke nullkarakteristikud tagavad, et kraana püsib kogu töö ajal samal tasemel. Paljud kraanade konstruktsioonid sisaldavad kahe piloodiga juhitavaid tagasilöögiklappe iga silindri mõlemal küljel, mis loob üleliigse koormuse hoidmise, mis jätkab töötamist isegi siis, kui üks klapp ebaõnnestub.
Veetöötlusseadmed on avastanud, et pilootjuhitavad tagasilöögiklapi SL mudelid lihtsustavad hooldusprotseduure. Pumbajaamad kasutavad neid ventiile mootorite isoleerimiseks hoolduse ajal, võimaldades samal ajal kaugaktiveerimist filtrite tagurpidi loputamiseks. Väline piloot äravool võimaldab hoolduspersonali juhtklappi avada ohutust kaugusest, hoides töötajad kõrgrõhualadest eemal. See kaugjuhtimisvõimalus vähendab seisakuaega ja suurendab ohutust võrreldes käsitsi juhitavate isolatsiooniventiilidega.
Tuuleturbiini labade sammu reguleerimissüsteemid kujutavad endast pilootjuhitavate tagasilöögiklappide kasvavat rakendust. Iga tera ühendatakse hüdrosilindritega, mis reguleerivad tuule suhtes nurka. Pilootjuhitav tagasilöögiklapp SL hoiab laba asendit normaalse töö ajal, võimaldades tuuletingimuste muutumisel kiiret reguleerimist. Nulllekke spetsifikatsioon on siin oluline, sest isegi väikesed labade nurga muutused mõjutavad turbiini efektiivsust ja konstruktsioonikoormust.
Materjalikäitlusseadmed, nagu kahveltõstukid, saavad kasu nende ventiilide täpsest juhtimisest. Mastitõste silindrid peavad hoidma koormaid igal kõrgusel ilma triivita, mida piloodiga juhitav tagasilöögiklapp SL saavutab usaldusväärselt. Kahe piloodiga variant võimaldab kontrollitud langetamist isegi suure koormuse korral, moduleerides juhtrõhku, et tekitada pigem sujuv laskumine kui vabalangemine.
Eelised, mis panevad SL-ventiilid silma
Pilootjuhitava tagasilöögiklapi SL kõige olulisem eelis on selle nulllekke karakteristik blokeeritud suunas. Erinevalt otsese toimega tagasilöögiklappidest, mis võivad kõrge rõhu all kergelt imbuda, või vastukaalu ventiilidest, millel on oma olemuselt kontrollitud leke, loob SL-klapp täiusliku tihendi. See on kriitilise tähtsusega staatilise koormuse hoidmise jaoks, kus isegi väike triiv kuhjub aja jooksul olulisteks asendivigadeks.
Kaugjuhtimispuldi võimalus laiendab operaatori haaret ja suurendab ohutust. Rakendades juhtsurvet kaugelt, saate koorma vabastada ilma potentsiaalselt ohtlike seadmete läheduses seismata. Hädaseiskamissüsteeme saab integreerida ka piloodiga juhitavate tagasilöögiklappide SL-ahelatega, vabastades automaatselt kinni jäänud koormused, kui turvablokeeringud aktiveeruvad. See paindlikkus osutub väärtuslikuks automatiseeritud süsteemides, kus inimese sekkumist tuleb minimeerida.
Suur vooluvõimsus klapi suuruse suhtes aitab süsteemidisaineritel minimeerida komponentide mahtu. Suurimad pilootjuhitavad tagasilöögiklapi SL mudelid töötavad 550 liitrit minutis, mis on piisav enamiku tööstuslike balloonide jaoks, säilitades samas kompaktsed paigaldusmõõtmed. Selle suure vooluvõimega kaasneb madal rõhulang vabavoolu suunas, tavaliselt alla 5 baari nimivoolukiiruste juures, mis tähendab vähem raisatud energiat ja jahedamat töötemperatuuri.
Kiire reageerimine muutuvatele tingimustele annab pilootjuhitavatele tagasilöögiklappidele eelise dünaamilistes rakendustes. Kui juhtrõhk rakendub, avaneb ventiil kiiresti ja kui juhtrõhk langeb, sulgevad vedru ja süsteemi rõhk peaaegu koheselt. Dekompressioonivariandid aeglustavad seda toimingut tahtlikult, et vähendada lööki, kuid isegi need mudelid reageerivad kiiremini kui alternatiivsed ventiilitüübid, mis sõltuvad vedeliku hõõrdumisest või keerulistest mõõteahelatest.
Kahesuunaline paindlikkus topeltpilootkonfiguratsioonides välistab vajaduse keerukates ahelates mitme ventiili järele. Ühe piloodiga juhitav tagasilöögiklapp SL kahe juhtsisendiga võib asendada kaks eraldi ventiili rakendustes, mis nõuavad koormuse hoidmist mõlemas suunas. See vähendab osade arvu, võimalikke lekkepunkte ja üldist süsteemi keerukust, parandades samal ajal töökindlust tänu väiksemale hulgale komponentidele.
Piirangute ja riskide mõistmine
Struktuurne keerukus tekitab pilootjuhitavate tagasilöögiklappide SL-konstruktsioonide peamise puuduse võrreldes lihtsamate otsetoimega ventiilidega. Lisakomponendid, sealhulgas juhtkolvid, juhtkolvid ja välised äravoolukanalid, suurendavad tootmiskulusid ja loovad rohkem potentsiaalseid tõrkepunkte. Väikesed pilootkäigud on saastumise suhtes eriti tundlikud, mis võib blokeerida juhtsignaali ja takistada klapi vajadusel avanemist.
Hooldusnõuded on pilootjuhitavate tagasilöögiklappide puhul kõrgemad kui lihtsamate alternatiivide puhul. Pilootkäigud vajavad ummistumise vältimiseks regulaarset kontrolli ja puhastamist. Tihendi kulumine nii põhi- kui ka juhtplaadil tuleb perioodiliselt välja vahetada, kasutades tavaliselt kas NBR- või FKM-materjale, sõltuvalt teie vedeliku- ja temperatuuritingimustest. Need hooldustööd nõuavad rohkem tehnilisi teadmisi kui põhilise tagasilöögiklapi hooldamine, mis võib nõuda hoolduspersonali erikoolitust.
Dünaamilised koormusrakendused võivad pilootjuhtimisega kontrollventiili SL-mudelite puhul tekitada segavaid probleeme. Koormuste võnkumisel või vibreerimisel võib ventiil korduvalt avaneda ja sulguda oma lävirõhul, tekitades müra ja kiirendades kulumist. Vastukaalu ventiilid tulevad nende dünaamiliste tingimustega sujuvamalt toime tänu nende järkjärgulise avanemise omadustele. Kui teie rakendus hõlmab koormuse pidevat liikumist staatilise hoidmise asemel, ei pruugi pilootjuhitav tagasilöögiklapp olla parim valik.
Soojuspaisumise efektid kujutavad endast peent, kuid reaalset ohtu pilootjuhitavate tagasilöögiklappide rakendustes. Kui suletud klapi ja koorma vahele jäänud hüdroõli soojeneb, paisub see ja suurendab rõhku. Insenerid kutsuvad seda mõnikord "termilukku", kuna rõhu tõus võib muutuda nii tugevaks, et piloodi signaal ei suuda seda ületada. Temperatuuri tõus umbes 10 kraadi Celsiuse järgi võib tekitada rõhutõusu, mis ületab 100 baari kinnijäänud mahtudes. Termokaitseventiilide projekteerimine või temperatuuristabiilsete vedelike kaalumine aitab seda riski vähendada.
Kulukaalutlused muudavad pilootjuhtimisega tagasilöögiklappide SL mudelid lihtsate rakenduste jaoks vähem atraktiivseks. Põhiline otsetoimega tagasilöögiklapp maksab oluliselt vähem ja töötab suurepäraselt tagasivoolu vältimisel, kui koormuse hoidmine pole vajalik. SL-klapi keerukad juhtimisfunktsioonid õigustavad selle kõrgemat hinda ainult siis, kui teie rakendus vajab spetsiaalselt kaugvabastusvõimalust, lekkevaba või täpset kahesuunalist juhtimist.
SL-ventiilide võrdlemine alternatiivsete lahendustega
Otsese toimega tagasilöögiklapid on pilootjuhitava tagasilöögiklapi SL lihtsaim alternatiiv. Need põhiventiilid kasutavad ainuüksi vedeliku rõhku, et tõsta hoob vastu kerget vedru, võimaldades voolu ühes suunas, blokeerides samal ajal vastupidise voolu. Need reageerivad väga kiiresti ja maksavad palju vähem kui pilootjuhitavad konstruktsioonid. Otsese toimega tagasilöögiklapid võivad aga kõrge rõhu all kergelt lekkida, kuluda kiiremini vedeliku otsese kokkupõrke tõttu klappidele ja neid ei saa kaugjuhtimisega vastupidises suunas avada. Need sobivad hästi pumba väljalaskeava kaitseks või põhiliini isoleerimiseks, kuid ei vasta tegeliku koormuse hoidmise nõuetele.
Vastukaalu ventiilid ühendavad rõhu vähendamise funktsiooni tagasilöögiklapi käitumisega, luues dünaamiliste koormuste sujuva juhtimise. Need ventiilid moduleerivad avanemist koormuse rõhu alusel, võimaldades vertikaalsete koormuste kontrollitud laskumist, säilitades samal ajal vasturõhku, et vältida ärajooksmist. Need on suurepärased mobiilsete seadmete liikumisjuhtimise valdkonnas, kus koormused pidevalt liiguvad, näiteks kraanatõstukid või sõiduki tõsteväravad. Kompromiss seisneb selles, et vastukaalu klappidel on alati kontrollitud leke ja need maksavad rohkem kui otse- või pilootjuhitavad tagasilöögiklapid. Staatilise koormuse hoidmiseks, kus liikumist ei soovita, tagab pilootjuhitav tagasilöögiklapp SL parema jõudluse madalamate kuludega.
Elektriliselt juhitavad solenoidventiilid pakuvad teist võimalust kaugvabastusvõimaluseks. Need ventiilid kasutavad elektromagnetilisi mähiseid sisemiste poolide või klappide nihutamiseks, pakkudes sisse-välja juhtimist ilma juhtsurvet nõudmata. Need töötavad hästi elektroonilise juhtimisarhitektuuriga süsteemides ja saavad integreeruda otse PLC-de ja muude automaatikaseadmetega. Kuid solenoidventiilidel on tavaliselt väiksem vooluvõimsus kui võrreldava suurusega pilootjuhtimisega tagasilöögiklappidel, need tekitavad pideva pingestamise ajal soojust ja vajavad avatud asendi hoidmiseks elektrienergiat. Pilootjuhitav tagasilöögiklapp SL võidab rakendustes, kus hüdrauliline võimsus on kergesti kättesaadav ja elektriline keerukus tuleks minimeerida.
Hüdraulikakaitsmed kujutavad endast spetsiaalset alternatiivi ohutuskriitilise koormuse hoidmiseks. Need seadmed sulguvad automaatselt, kui tuvastavad liigse voolukiiruse, mis võib viidata vooliku purunemisele või katkisele liitmikule. Need pakuvad hädakaitset, mida pilootjuhitavad tagasilöögiklapid ei suuda pakkuda. Kaitsmed ei võimalda aga kaugvabastust ja võivad seaduslike suure vooluhulga tingimustes valekäivitada. Paljud insenerid kombineerivad mõlemat tehnoloogiat, kasutades tavajuhtimiseks pilootjuhitavat tagasilöögiklappi SL ja avariivarukaitseks hüdrokaitset.
Hooldustavad, mis pikendavad kasutusiga
Regulaarsed ülevaatusgraafikud hoiavad piloodiga juhitavad kontrollventiili SL-süsteemid usaldusväärselt töökorras. Igakuise visuaalse kontrolli käigus tuleks otsida välist õlileket tihendite ja kinnituspindade ümber. Isegi väikesed lekked viitavad tihendi lagunemisele, mis aja jooksul süveneb. Klapi töö ajal ebatavaliste helide kuulamine võib paljastada probleeme enne täielikku riket. Lõdisev või kriuksuv heli tähendab sageli ebastabiilseid survetingimusi või kulunud pindade pindu.
Vedeliku puhtuse hooldus kaitseb väikseid piloodikäike, mis muudavad piloodiga juhitavad tagasilöögiklapid saastumise suhtes haavatavaks. ISO 4406 puhtusklassi 20/18/15 nõuete järgimine tähendab, et teie filtreerimissüsteem püüab osakesed kinni enne, kui need jõuavad kontrollavadesse sattuda. Õige hüdroõli kasutamine ilma vee saastumiseta hoiab ära sisepindade korrosiooni. Paljud hooldusprogrammid hõlmavad kvartaalset õliproovide võtmist ja analüüsi, et kontrollida, kas saastetase jääb vastuvõetavatesse vahemikesse.
Pilootliini kontroll väärib erilist tähelepanu, kuna need väikese läbimõõduga torud ja läbipääsud ummistuvad kergesti. Pilootliinide lahtiühendamine ja tagasiloputamine eemaldab igal aastal kogunenud prahi. Kontrollventiilid pilootahelas tuleb puhastada või välja vahetada, kui neil on kleepumise märke. Pilootrõhu testimine manomeetriga kinnitab, et piisav juhtsignaal jõuab porti X, kui annate käsu piloodiga kontrollventiilile SL avada.
Tihendi vahetamise intervallid sõltuvad töötingimustest, kuid tavaliselt toimuvad need iga kahe kuni viie aasta tagant. NBR-tihendid kestavad kauem mõõduka temperatuuriga rakendustes, samas kui FKM-tihendid taluvad kõrgemaid temperatuure ja agressiivseid vedelikke, kuid maksavad rohkem. Tihendite vahetamisel kontrollige klapi ja ventiili korpuse vastaspindu, et näha, et neil poleks lööke või kulumist, mis võib takistada head tihendamist isegi uute elastomeeride korral. Kerge poleerimine peene abrasiivpaberiga võib taastada tihenduspinnad, kuid sügav skoor nõuab klapi korpuse väljavahetamist.
Funktsionaalne testimine kinnitab, et pilootjuhitavad tagasilöögiklapid töötavad ikka korralikult. Lihtne katse kasutab vertikaalset silindrit, mis on koormatud kaaluga. Kui juhtrõhk on blokeeritud, peaks koormus tundideks või päevadeks täiesti paigal püsima, näidates nulli leket. Nimetatud juhtrõhu rakendamine peaks avama klapi ja võimaldama koormal sujuvalt laskuda. Kui koormus hiilib allapoole, kui juhtrõhk on välja lülitatud, või kui klapi avamiseks on vaja ülemäärast juhtrõhku, on vaja hooldust või väljavahetamist.
Levinud probleemide tõrkeotsing
Kui pilootjuhitav tagasilöögiklapp SL ei avane käsu peale, kontrollige alustuseks juhtrõhku pordis X. Manomeetri kasutamine pilootühenduse juures kinnitab, kas klapini jõuab piisav signaalirõhk. Kui juhtrõhk on alla 5 baari, on probleem pigem juhtahelas kui ventiilis endas. Kontrollige, kas juhtvarustusel pole blokeeritud liine, rikkis juhtventiile või ebapiisavat pumba võimsust.
Kui juhtrõhk näib õigesti, kuid klapp ikka ei avane, kahtlustate saastumist juhtkanalis või kinnikiilunud juhtkolvi. Klapi lahtivõtmine paljastab tavaliselt mustuse või korrosiooni, mis takistab kolvi liikumist. Tavaliselt taastab funktsiooni kõigi sisemiste kanalite põhjalik puhastamine ja tihendite vahetamine. Rasketel juhtudel võib juhtkolvi pind olla kriimustatud ja vajada väljavahetamist.
Leke blokeeritud suunas viitab plaadi või istme kahjustusele. Väikestes kogustes saastet võib sattuda pehme plaadi pinnale, tekitades lekkeid isegi siis, kui klapp on suletud. Lahtivõtmine ja ülevaatus näitavad, kas klapi ja istme puhastamine taastab tihenduse või on vaja varuosasid. Kui pärast puhastamist leke püsib, kontrollige, et süsteemi rõhk ei oleks ületanud ventiili nimivõimsust, mis võib tihenduspindu jäädavalt kahjustada.
Töötamise ajal tekkiv värin või vibratsioon viitab sellele, et koormus on ebastabiilne või juhtrõhk võngub. Veenduge, et koormus jääb klapi töötamise ajal ühtlaseks. Kui koormus ise vibreerib, ei pruugi pilootjuhitav tagasilöögiklapp SL olla selle rakenduse jaoks õige lahendus. Rõhu ebastabiilsus pilootahelas võib põhjustada ventiili korduva avanemise ja sulgumise oma läviväärtusel. Aku paigaldamine pilootliinile silub sageli need rõhukõikumised ja lõpetab lobisemise.
Klapi vahetamise ajal tekkiv müra tähendab tavaliselt seda, et dekompressioonifunktsioon ei tööta korralikult või rakendus vajab B-tüübi asemel A-tüüpi ventiili. Mudelid, millel pole kuuliklapi avamiseelset staadiumit, vabastavad järsult rõhu, mis võib tekitada hüdrovoolikutes akustilise šoki. Kui müra on vastuvõetamatu, lahendab probleemi tavaliselt dekompressioonivariandile üleminek pilootjuhitavale tagasilöögiklapile SL. Teise võimalusena aeglustab pilootliini väikese ava lisamine klapi avanemist, vähendades lööki veidi aeglasema reageerimise hinnaga.
Termoluku olukorrad nõuavad erinevaid tõrkeotsingu lähenemisviise. Kui koormate liigutamine muutub raskeks pärast seda, kui süsteem on kuumades tingimustes jõude, põhjustab kinnijäänud vedeliku paisumine tõenäoliselt liigset survet. Väikeste termokaitseventiilide paigaldamine, mis on seatud kõrgemale normaalsest töörõhust, kuid alla piloodi alistamise võimsuse, võimaldab soojuspaisumist, ilma et see mõjutaks normaalset tööd. Teise võimalusena vähendab temperatuuristabiilsete hüdraulikavedelike kasutamine soojuspaisumise koefitsiente.
Tulevikuarengud ja tööstuse suundumused
Hüdraulikasüsteemide projekteerijad integreerivad andureid üha enam pilootjuhitavate tagasilöögiklapi SL-komponentidega, et võimaldada ennustavat hooldust. Pilootliinide rõhuandurid jälgivad juhtsignaali tugevust, hoiatades operaatoreid enne, kui pilootrõhk langeb alla funktsionaalse taseme. Saasteandurid pordi Y äravoolutorus tuvastavad, millal osakesed hakkavad kogunema, käivitades hoolduse enne ummistuse tekkimist. Need nutikad klapisüsteemid vähendavad planeerimata seisakuid, tuvastades probleemid varakult.
Keskkonnaeeskirjad soodustavad biolagunevate hüdraulikavedelike kasutuselevõttu, eriti mobiilsetes seadmetes ja metsanduses. Kaasaegsed pilootjuhitavad tagasilöögiklapi SL-konstruktsioonid mahutavad need vedelikud läbi ühilduvate tihendimaterjalide ja täiustatud korrosioonikaitse. VDMA 24568 ja sarnased standardid aitavad inseneridel valida bioõlirakenduste jaoks sobivad ventiilid. Kuna keskkonnaprobleemid kasvavad, oodake laiemat ühilduvust alternatiivsete vedelikukeemiatega.
Mobiilsete seadmete miniatuursuse trendid loovad nõudluse väiksemate ja kergemate pilootjuhtimisega tagasilöögiklappide järele, ilma et see peaks ohverdama jõudlust. Täiustatud tootmistehnikad, sealhulgas 3D-printimine ja täppisvalu, võivad võimaldada kompaktsemaid kujundusi. Kaalu vähendamine on oluline aku-elektriliste mobiilseadmete puhul, kus iga kilogramm mõjutab tööulatust. Tulevased pilootjuhitavad tagasilöögiklapi SL-mudelid võivad sisaldada kergemaid materjale, nagu alumiinium või tehisplastid, mitterõhukandvates komponentides.
Energiatõhususe parandamine keskendub rõhulanguste vähendamisele vabavoolu suunas. Isegi praegune 5-baarine rõhulang nominaalvoolu juures kujutab endast raisatud energiat, mis muutub soojuseks. Optimeeritud voolutee geomeetria võib potentsiaalselt vähendada rõhulangust poole võrra, parandades süsteemi üldist tõhusust. Kuna energiakulud tõusevad ja keskkonnasurve suureneb, muutub see tõhususe suurenemine majanduslikult atraktiivsemaks.
Tõenäoliselt laieneb integreerimine elektrooniliste juhtimissüsteemidega. Kuigi pilootjuhitav kontrollventiil SL tugineb praegu puhtalt hüdraulilistele pilootsignaalidele, võivad tulevased versioonid sisaldada elektroonilisi juhtventiile ja asendiandureid, mis on ehitatud otse klapi korpusesse. See integratsioon lihtsustab süsteemi arhitektuuri ja võimaldab keerukamaid juhtimisalgoritme, säilitades samal ajal mehaanilise lihtsuse ja töökindluse, mis muudavad pilootjuhitavad tagasilöögiklapid atraktiivseks.
Teie rakenduse jaoks õige valiku tegemine
Pilootjuhitava tagasilöögiklapi SL valimine alternatiivsete tehnoloogiate asemel nõuab teie konkreetsete nõuete hoolikat hindamist. Alustuseks tehke kindlaks, kas teie rakendus vajab staatilist koormuse hoidmist või dünaamilist koormuse juhtimist. Kui koormus peaks klapi sulgemisel jääma täiesti paigale, teeb pilootjuhitava kontrollventiili SL lekke nullkarakteristikud selle parimaks valikuks. Kui koorem liigub sageli kontrollitud laskumiskiirustega, töötab vastukaalu klapp tõenäoliselt paremini.
Mõelge, kas kaugvabastamise võimalus on teie disainis oluline. Lihtsates rakendustes, kus klapi käsitsi kasutamine on vastuvõetav, saab kasutada odavamaid otsetoimega tagasilöögiklappe. Kui operaatorid peavad juhtima klapi avanemist distantsilt või kui automatiseeritud süsteemid peavad integreerima klapijuhtimise, pakub pilootjuhitav tagasilöögiklapp SL oma pilootahela kaudu olulist kaugjuhtimist. Ohutuskaalutlused põhjustavad seda nõuet sageli, kui personali ohtlikest piirkondadest eemal hoidmine parandab süsteemi üldist ohutust.
Hinnake oma süsteemi saastetõrjevõimet ausalt. Pilootjuhtimisega kontrollventiiliga SL mudelid nõuavad puhast hüdrovedelikku ja nõuetekohast filtreerimist. Kui teie rakendus töötab vähese filtreerimisega tolmuses keskkonnas või kui hooldustavad on ebajärjekindlad, võivad lihtsamad klapitüübid, millel on vähem väikseid kanaleid, osutuda töökindlamaks, hoolimata nende jõudluspiirangutest. Ärge valige keerukaid ventiile süsteemidele, mis ei suuda säilitada nende ventiilide nõutavat puhtust.
Voolukiiruse ja rõhu nõuded kitsendavad teie klapi suuruse valikut. Pumba võimsusele tuginemise asemel mõõtke oma vooluringis tegelikke voolukiirusi, kuna enamik süsteeme ei tööta pidevalt maksimaalse vooluhulgaga. Väikseima ventiili valimine, mis juhib teie tegelikke voolukiirusi, vähendab kulusid ja kaalu. Rõhud peaksid ületama maksimaalset süsteemirõhku piisava ohutusvaruga, valides tavaliselt ventiilid, mille nimirõhk on vähemalt 25 protsenti kõrgem kui maksimaalne oodatav rõhk.
Välised äravoolunõuded määravad, kas vajate SL-mudelit või piisab lihtsamast SV-variandist. Kui teie piloot äravoolu saab tagasi paaki läbi sama kollektori nagu põhiventiil, töötavad sisemise äravoolu SV mudelid hästi. Kui piloot äravoolu peab juhtima eraldi, võib-olla tagamaks, et paagi rõhk ei segaks pilootjuhtimist, pakub pilootjuhitava tagasilöögiklapi SL mudelite väline tühjendusava Y vajalikku paindlikkust.
Paigaldusruumi piirangud mõjutavad paigaldusstiili valikut. Alusplaadikinnitus pakub kõige kompaktsemat paigaldust, kui saate konstrueerida kollektori mitme ventiili jaoks. Keermestatud ühendused pakuvad paindlikkust moderniseerimiseks või katsestendidele, kus kollektori valmistamine pole otstarbekas. Mõõtke olemasolevat ruumi hoolikalt ja vaadake mõõtmete joonised enne konkreetsele paigalduskonfiguratsioonile pühendumist.
Järeldus
Pilootjuhitav tagasilöögiklapp SL täidab spetsiifilist, kuid olulist rolli hüdrosüsteemides, mis nõuavad kaugjuhitavat, lekkevaba koormuse hoidmist. Selle väline äravoolu konfiguratsioon pakub disaini paindlikkust, millega standardsed SV mudelid ei sobi, eriti väärtuslik keerulistes vooluringides, kus pilootrõhu suunamine on oluline. Nende klappide võimaluste ja piirangute mõistmine aitab inseneridel teha teadlikke otsuseid selle kohta, millal neid kasutada ja kuidas neid õigesti hooldada.
Staatilise koormuse rakenduste puhul tööstusautomaatikas, mobiilseadmetes ja ohutuskriitilistes süsteemides tagab pilootjuhitav kontrollventiili SL-tehnoloogia usaldusväärse jõudluse, mida lihtsamad alternatiivid ei suuda võrrelda. Kõrgemad kulud ja hooldusnõuded on õigustatud, kui lekke puudumine ja kaugjuhtimispult on hädavajalikud. Vähem nõudlikud rakendused töötavad sageli hästi otsese toimega tagasilöögiklappide või muude lihtsamate lahendustega madalama hinnaga.
Õige valik nõuab klapi spetsifikatsioonide vastavust tegelikele süsteeminõuetele, võttes arvesse nimisuurust, rõhku, tihendi materjale ja paigalduskonfiguratsiooni. Bosch Rexrothi üksikasjalik tehniline dokumentatsioon, sealhulgas RE 21482 kataloog, annab täpseks klapi suuruse määramiseks vajalikud andmed. Tarnijad, nagu Hyquip ja Leader Hydraulics, võivad pakkuda konkreetsete mudelite jaoks rakendustuge ja hinnakujundust.
Hooldusprogrammid, mis rõhutavad saastetõrjet ja regulaarset ülevaatust, hoiavad pilootjuhitavad kontrollventiilid SL-süsteemid töökindlalt kümme aastat või kauem. Probleemide ilmnemisel tuvastab süstemaatiline tõrkeotsing tavaliselt parandatavad põhjused, nagu juhtliini ummistus või tihendi kulumine. Nende ventiilide sisemise töö mõistmine muudab tõrkeotsingu palju tõhusamaks.
Kuna hüdraulikatehnoloogia areneb suurema integreerimise suunas elektrooniliste juhtseadiste ja parema energiatõhususe suunas, jätkavad pilootjuhitavate tagasilöögiklappide SL-konstruktsioonide kohandamist uute nõuetega. Põhiline tööpõhimõte – juhtsurve kasutamine suletud plaadi mehaaniliseks vabastamiseks – jääb kõlama ja teenindab hüdrosüsteeme tõenäoliselt veel mitu aastakümmet. Insenerid, kes mõistavad neid klappe põhjalikult, saavad kavandada paremaid süsteeme ja lahendada probleeme tõhusamalt.
