Plahvatuskindel solenoidne suundventiil on seade, mis kontrollib vedeliku voolu suunda elektromagnetilise jõu kaudu. Plahvatuskindel WE6 seeria võtab kasutusele spetsiaalse plahvatuskindla disaini, et tagada, et see ei põhjusta tuleohtlikus ja plahvatusohtlikus keskkonnas sädemeid ega kõrgeid temperatuure, vältides sellega plahvatusi. Seda plahvatuskindlat solenoidventiili kasutatakse peamiselt vedelike voolusuuna juhtimiseks hüdraulilistes või pneumaatilistes süsteemides, et rahuldada erinevate töötingimuste vajadusi.
|
Tehnikaical -andmed |
||
|
Fikseerimisasend |
Valikuline | |
| Keskkonnatemperatuuri vahemik (℃) | -30 kuni +50 (NBR pitser) | |
| -20 kuni +50 (FKM pitser) | ||
| Kaal | Üksik solenoid (kg) | 2.6 |
| Topelt solenoidid (kg) | 4.3 | |
| Maksimaalne rõhk | Port P, A, B (riba) | 350 |
| Port T (riba) | 210 | |
| Kui töörõhk ületab loa väärtust, peavad pooli sümbol A ja B tegema pordi t tühjendamiseks | ||
| Max. voolukiirus (l/min) | 80 | |
| Voolu ristlõige (neutraalse asendi vahetamine) | Versioon Q (MM2) | Umbes 6% nominaalsest piirkonnast |
| Versioon W (MM2) | Umbes 3% nominaalsest piirkonnast | |
| Vedelik | Mineraalõli, mis sobib NBR ja FKM -pitseri jaoks | |
| FOSFAAT ESTER FKM -tihendi jaoks | ||
| Vedeliku temperatuuri vahemik (℃) | -30 kuni +80 (NBR pitser) | |
| -20 kuni +80 (FKM pitser) | ||
| Viskoossuse vahemik MM2/s | 2,8 kuni 500 | |
| Saastumisaste | Vedeliku maksimaalne lubatud aste: klass 9. NAS 1638 või 20/18/15, ISO4406 | |
| Elektriandmed | ||
| Pingetüüp | Alalisvoolu | |
| Saadaolev pinge (V) | 12, 24, 36, 110 | |
| Lubatud pinge (kõrvalekalle) % | -15 kuni +10 | |
| Sisendvõimsus (W) | 30 | |
| Solenoidi töörežiim | Pidev töö | |
| Lülitatud ajavahemik ISO 6403 -ga | ON (MS) | 25 kuni 45 |
| Väljas (MS) | 10 kuni 25 | |
| Lülitatud sagedus (ajad/h) | 15000 | |
| Max. mähiste temperatuur (℃) | +150 | |
Funktsioonid:
▶ Tavatüüpina kasutatakse otseselt töötavat tüüpi plahvatuse kaitse suunda
▶ DIN24 340 A Tüüp kinnituspinnal ISO 4401
▶ Märja tüüpi alalisvoolu plahvatuse kaitse solenoid
▶ 90 ° pöörleva plahvatuse kaitse solenoid
▶ Rõhukindla kambrit ei pea mähise väljavahetamisel avama
Rakendus:
Plahvatuskindlad solenoidsed suunaventiilid kasutatakse naftakeemiate valdkonnas laialdaselt. Naftakeemiatööstuses kasutatakse neid peamiselt tuleohtlike ja plahvatusohtlike söötmete, näiteks nafta ja maagaasi, voolusuuna kontrollimiseks.
Tippime suunamisklapi on plahvatuse kaitse suunaklapp, mida kasutatakse õlvedeliku käivitamise, peatamise ja voolavuse juhtimiseks.
The directional control valves consist of housing (1), one or two solenoids (2), the control spool(3), and one or two return springs (4).
Eeneenergiaga seotud tingimustes hoitakse kontrollpooli (3) neutraalses või algses asendis tagastamisvedrude abil (4) (välja arvatud impulsipoolid). Juhtimispooli (3) aktiveeritakse niiskete tihvtide solenoidide kaudu (2).
Solenoidi rõhukambri õliga täidetud rahuldava operatsioonihoolduse tagamiseks tuleks tagada.
Juhtimispooli (3) liigutatakse eeldatavasse asendisse solenoidi (2) ja lükamisvarda (5) abil ning see annab vaba voo p -st a ja b -ni t või p -ni B ja A kuni T.
Kui plahvatuse kaitse solenoid (2) on välja lülitatud, lükatakse juhtventiili element (3) algsesse asendisse lähtestamise vedruga (4).
Tüüp 4WE6 ... 61B/O .. (piiratud funktsioonidega A, C ja D).
See tüüp sisaldab 2 lülitusseisundit ja 2 suunajuhtimisventiili ilma mehhanismi plahvatuse kaitse solenoidi leidmata.
Tüüp 4WE6 ... 61B/0F ... Impulssventiil (piiratud funktsioonidega A, C ja D).
See sisaldab 2 lülitusseisundit, 2 plahvatuse kaitset solenoidi ja 1 suunajuhtimisventiili koos asukohamehhanismiga. 2 Lülitusasendid fikseeritakse eraldi, nii et plahvatuse kaitse solenoidi pidev elektrifitseerimine pole vajalik.
Kassett
Kasseti gaasihoob on vajalik, kuna tegelik vool võib olla suurem kui klapi jõudluspiirid lülitusprotsessi ajal. See kasseti gaasihoob sisestatakse suunajuhtimisventiili P -kanalisse.

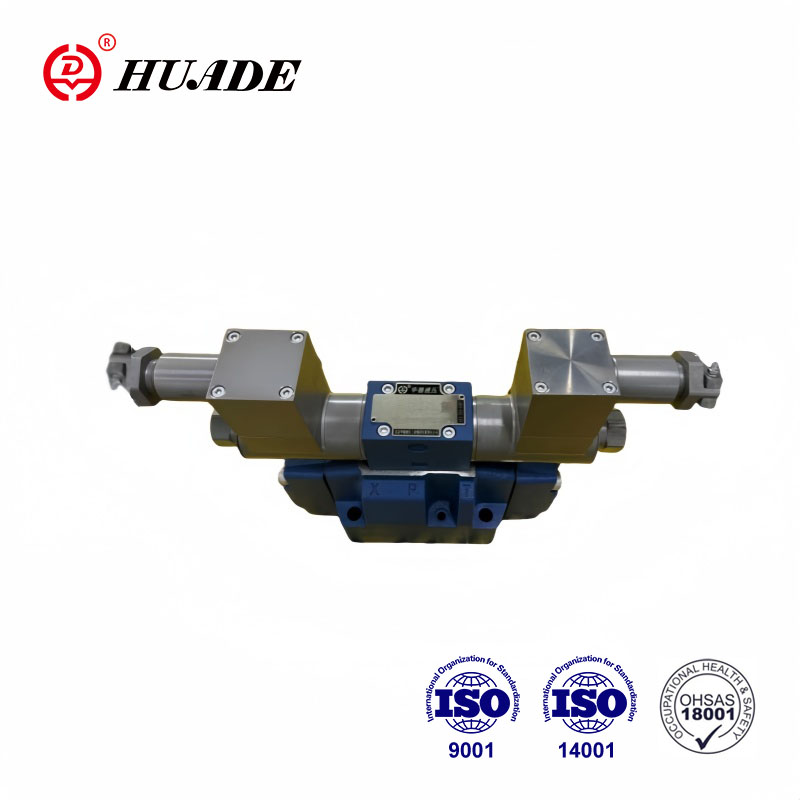

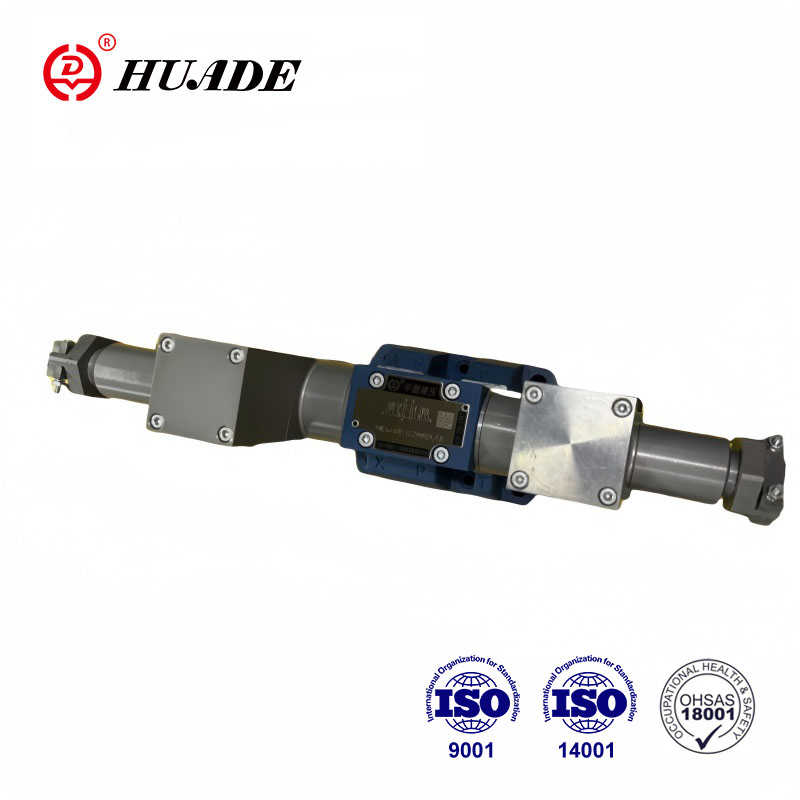

Plahvatuskindla solenoidventiili WE6 seeria struktuur
