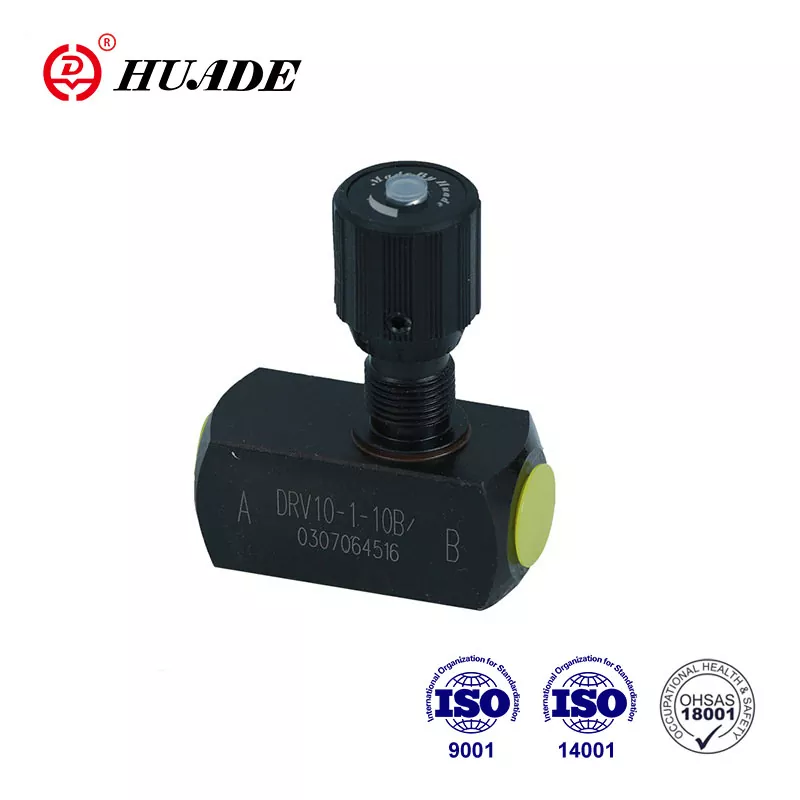

Voolu reguleerimisventiilid on nagu tööstusmaailma valgusfoorid. Nii nagu foorid juhivad autode liikumist tiheda liiklusega tänavatel, juhivad need klapid vedelike, gaaside ja auru voolu torudes ja süsteemides. Olenemata sellest, kas pumpate vett, liigutate õli läbi torustike või reguleerite õhurõhku masinates, tagavad voolu reguleerimisventiilid, et kõik liigub õige kiiruse ja rõhuga.
Mis on voolu reguleerimisventiilid?
Voolu reguleerimisventiil on seade, mis kontrollib, kui palju vedelikku läbi toru või süsteemi voolab. Mõelge sellele nagu oma köögisegistile – saate seda keerata, et vesi rohkem või vähem välja voolaks. Kuid voolu reguleerimisventiilid on palju täpsemad ja võivad töötada automaatselt, ilma et keegi neid käsitsi keeraks.
Nendel ventiilidel on neli peamist ülesannet:
Kiiruse juhtimine:Nad kontrollivad, kui kiiresti asjad hüdrosüsteemides liiguvad, näiteks ehitusseadmete käepidemed.
Voolu jaotus:Need jagavad voolu erinevate radade vahel, näiteks jagavad vett teie õue erinevatesse sprinkleritsoonidesse.
Voolukaitse:Need takistavad liigse vedeliku voolamist, mis võib seadmeid kahjustada.
Rõhu juhtimine:Need hoiavad süsteemide rõhu ühtlase ja ohutuna.
Kuidas voolu reguleerimisventiilid töötavad?
Põhiidee on lihtne: muutes ava väiksemaks või suuremaks, saad kontrollida, kui palju vedelikku läbi voolab. See on nagu pöidla aiavooliku otsa panemine – mida väiksem on ava, seda vähem vett välja tuleb (aga see tuleb kiiremini välja).
Voolu reguleerimisventiilid töötavad mitmel viisil:
- Fikseeritud avamine:Mõnel ventiilil on määratud ava suurus, mis ei muutu.
- Muutuv ava:Teised saavad oma ava suurust vastavalt tingimustele reguleerida.
- Surve kompenseerimine:Nutikad ventiilid reguleerivad end automaatselt, et hoida voolu ühtlasena isegi rõhu muutumisel.
- Elektrooniline juhtimine:Kaasaegsed ventiilid kasutavad arvutisignaale väga täpseks reguleerimiseks.
Voolu reguleerimisventiilide tüübid
Kompensatsioonimeetodi järgi
Mitterõhukompenseeritud ventiilid
Need on kõige lihtsamad tüübid. Neil on fikseeritud või reguleeritav ava, kuid vool muutub rõhu muutumisel. Need töötavad kõige paremini, kui süsteemi rõhk püsib üsna ühtlane. Need on odavad ja lihtsad, kuid mitte eriti täpsed, kui tingimused muutuvad.
Survekompenseeritud ventiilid
Need klapid on targemad. Neil on spetsiaalsed osad, mis reguleerivad automaatselt ava, et hoida voolu ühtlasena isegi rõhu muutumisel. Nende täpsus on 3–5% ja töötab suurepäraselt, kui süsteemi rõhk tõuseb ja langeb palju.
Pilootjuhitavad ventiilid
Need kasutavad suurema peaventiili juhtimiseks väikest "pilootventiili". Need on väga tundlikud ja töötavad hästi kiirete rakenduste jaoks, kus on vaja kiireid muudatusi.
Struktuuri tüübi järgi
Kuulkraanid
Nendel on pall, mille auk on läbi. Kui pöörate palli, saate voolutee avada või sulgeda. Need sobivad suurepäraselt kiireks sisse- ja väljalülitamiseks ja tihendavad väga hästi. Leiate neid naftatöötlemistehastest ja küttesüsteemidest. Need pole aga voolu peenjuhtimiseks parimad.
Liblikklapid
Neil on ketas, mis voolu juhtimiseks pöörleb. Need on kerged ja tekitavad vähese rõhulanguse. Need sobivad hästi suurte torude ja veesüsteemide jaoks. Need on kompaktsed, kuid ei tihene kõrgel rõhul ideaalselt.
Nõelventiilid
Nendel on terav nõel, mis sobib koonusekujulise istmega. Need tagavad väga täpse juhtimise ja sobivad suurepäraselt väikesteks ja täpseteks seadistusteks. Näete neid laborites ja analüüsiseadmetes. Need on väga täpsed, kuid saavad hakkama ainult väikeste voogudega.
Maakera klapid
Need on voolujuhtimise tööhobused. Neil on hea voolu juhtimise võime ja need töötavad paljudes rakendustes, nagu keemiatehased, elektrijaamad ja naftarafineerimistehased. Need tekitavad suurema rõhulanguse, kuid tagavad suurepärase kontrolli.
Väravaventiilid
Neil on lame värav, mis libiseb üles ja alla. Täielikult avatuna tekitavad need väga väikese rõhulanguse. Neid kasutatakse peamiselt sisse/välja juhtimiseks, mitte voolu juhtimiseks. Leiate, et need isoleerivad torusüsteemide sektsioone.
Membraanventiilid
Need kasutavad voolu reguleerimiseks painduvat membraani. Need tihendavad ideaalselt ja on hästi korrosioonikindlad. Need sobivad suurepäraselt farmaatsia- ja toiduainetöötlemiseks, kus teil pole lekkeid. Neil on rõhu- ja temperatuuripiirangud.
Kinnitusklapid
Need pigistavad voolu reguleerimiseks painduvat toru. Need on ökonoomsed ja sobivad suurepäraselt tahkete osakestega läga käitlemiseks. Kaevandus- ja reoveepuhastid kasutavad neid sageli. Need on odavad, kuid neil on rõhu- ja temperatuuripiirangud.
Täiturmehhanismi tüübi järgi
Pneumaatilised ajamid
Need kasutavad klapi käitamiseks suruõhku. Need on usaldusväärsed, kiired ja ökonoomsed. Need töötavad suurepäraselt seal, kus pole elektrit, ja võivad tsüklit miljoneid kordi teha. Siiski on neil piiratud võimsus ja lühem eluiga kui teistel tüüpidel.
Elektrilised ajamid
Need kasutavad ventiilide käitamiseks elektrimootoreid (AC või DC). Need on väga tõhusad, puhtad, vaiksed ja täpsed. Saate neid kaugjuhtida ja säästavad energiat. Need maksavad algselt rohkem ja võivad sagedase reguleerimise korral üle kuumeneda.
Hüdraulilised ajamid
Need kasutavad toiteallikana hüdrovedelikku. Nad toodavad väga suurt jõudu ja kestavad kaua. Need sobivad suurepäraselt raskete rakenduste jaoks, kuid loovad keerukaid süsteeme, millel on võimalik lekkeoht.
Kus voolureguleerimisventiile kasutatakse?
Hüdraulikasüsteemid
Ehitusseadmetes, nagu ekskavaatorid ja buldooserid, juhivad voolu reguleerimisventiilid, kui kiiresti käed ja kopad liiguvad. Samuti jaotavad need hüdraulilist jõudu erinevatele funktsioonidele ja hoiavad süsteemi rõhu ohutuna.
Pneumaatilised süsteemid
Õhuga töötavates süsteemides juhivad need ventiilid õhusilindrite välja- ja tagasitõmbumist. Need hoiavad ära tõmbleva liikumise ja vähendavad seadmete kulumist.
Nafta ja gaas
Juhtige voolu torustikes, hallake vedeliku taset eraldusmahutites ja reguleerige rõhku kogu süsteemides.
Veetöötlus
Jaotage vett linnades, vältige ületarbimist ja kontrollige puhastusprotsesse.
Keemia ja farmaatsia
Segage koostisosi täpselt, kontrollige reaktsioonikiirust ja säilitage toote kvaliteet.
Tootmine
Kontrollige automatiseeritud seadmete kiirusi, hallake hüdraulilisi presse ja koordineerige mitut masina funktsiooni.
Toit ja jook
Kontrollige koostisosade voolu, hallake temperatuure ja säilitage sanitaartingimusi.
Erikeskkonnad
- Söövitavad keskkonnad:Kasutage keemilise rünnaku vastu võitlemiseks spetsiaalseid materjale, nagu roostevaba teras.
- Plahvatusohtlikud alad:Kasutage plahvatuskindlaid konstruktsioone, mis on sertifitseeritud ohtlike kohtade jaoks.
- Kõrge temperatuur/rõhk:Spetsiaalsed disainilahendused tulevad toime ekstreemsete tingimustega ohutult.
- Sanitaartehnilised rakendused:Täitke toiduainete ja ravimite tootmise ranged puhtusstandardid.
Voolu reguleerimise klapi suuruse kalkulaator
Kuidas valida õige voolu reguleerimisventiil
Õige klapi valimine on nagu töö jaoks õige tööriista valimine. Peate arvestama mitme teguriga:
Vedeliku omadused
- Mis tüüpi vedelik: vedelik, gaas või aur?
- Kui paks (viskoosne) see on?
- Kas see on söövitav või puhas?
- Milline temperatuurivahemik?
- Millised rõhutasemed?
Jõudlusnõuded
- Kui palju voolu vajate (minimaalne, normaalne, maksimaalne)?
- Kui täpne peab kontroll olema?
- Kui kiiresti peab see muutustele reageerima?
- Millist reguleerimisvahemikku on vaja?
Süsteemi integreerimine
- Mis toru suurus ja tüüp?
- Kuidas see ühendatakse (äärikuga, keermestatud, keevitatud)?
- Mis tüüpi täiturmehhanism (õhk, elektriline, hüdrauliline)?
- Millised juhtsignaalid (analoog, digitaalne)?
Keskkonnatingimused
- Töötemperatuur ja -niiskus
- Ohutusnõuded (plahvatuskindel, tuleohutu)
- Hooldusjuurdepääs
- Kulukaalutlused (esialgne ja käitamine)
Vooluomadused
Enamikul ventiilidel on üks järgmistest voolumustritest:
Lineaarne:Vooluhulk suureneb pidevalt klapi avanemisel – hea lihtsate rakenduste jaoks.
Võrdne protsent:Vooluhulk suureneb eksponentsiaalselt – kasutatakse 90% rakendustest, kuna see annab parema juhitavuse.
Kiire avamine:Väikesed liigutused tekitavad suuri voolumuutusi – kasutatakse sisse/välja rakenduste jaoks.
Hooldus ja tõrkeotsing
Nagu iga mehaaniline seade, vajavad voolureguleerimisventiilid korrapärast hooldust, et need korralikult töötaksid.
Levinud probleemid
Vooluprobleemid
- Ebaühtlane vool tähendab tavaliselt mustust, kulumist või vale reguleerimist
- Madal vool viitab sageli ummistustele või kulunud osadele
- Kõikuv vool viitab rõhuprobleemidele või ebastabiilsetele juhtsignaalidele
Lekkeprobleemid
- Välised lekked tulenevad kulunud tihenditest või lahtistest ühendustest
- Sisemised lekked tekivad siis, kui klapipesad kuluvad või praht kinni jääb
- Pakkimislekked tekivad siis, kui varre ümber olevad tihendid vananevad
Jõudlusprobleemid
- Kleepuv töö viitab korrosioonile, prahile või määrimise puudumisele
- Aeglane reaktsioon näitab täiturmehhanismi probleeme või juhtsignaali probleeme
- Liigne müra tähendab tavaliselt kavitatsiooni, vibratsiooni või turbulentset voolu
Hooldusstrateegia
Ennetav hooldus
- Kontrollige kord kuus lekete, kulumise ja korrosiooni suhtes
- Kontrollige hüdrovedelikku ja filtreid kord kvartalis
- Määrige liikuvaid osi regulaarselt
- Kalibreerige ja testige jõudlust perioodiliselt
Seisundi jälgimine
- Kasutage ummistuste või kulumise tuvastamiseks manomeetrit
- Jälgige voolukiirusi, et tuvastada jõudluse muutused
- Kahjustuste vältimiseks jälgige temperatuuri
- Analüüsige vibratsiooni, et tuvastada mehaanilised probleemid varakult
Tõrkeotsingu protsess
- Kontrollige iga komponenti süstemaatiliselt
- Leidke algpõhjus, mitte ainult sümptomid
- Pärast remonti kontrollige jõudlust
- Säilitage üksikasjalik hooldusdokument
Voolureguleerimisventiilide tulevik
Tehnoloogia muudab voolureguleerimisventiilid nutikamaks ja tõhusamaks.
Smart Valve tehnoloogia
Asjade Interneti (IoT) integreerimine
Kaasaegsed ventiilid sisaldavad rõhu, temperatuuri, voolu ja vibratsiooni andureid. Nad koguvad andmeid pidevalt ja neid saab nutitelefonide või arvutite kaudu eemalt jälgida. Pilvepõhised süsteemid analüüsivad neid andmeid optimeerimissoovituste andmiseks.
Tehisintellekti rakendused
AI-algoritmid suudavad ennustada, millal klapid vajavad hooldust enne, kui need ebaõnnestuvad. Need reguleerivad automaatselt klapi sätteid vastavalt muutuvatele tingimustele ja suudavad tuvastada ebatavalisi töömustreid, mis võivad viidata probleemidele.
Digitaalne kaksiktehnoloogia
Insenerid loovad füüsiliste ventiilide virtuaalseid koopiaid, mis simuleerivad jõudlust ja võimaldavad testida virtuaalses keskkonnas. See aitab optimeerida konstruktsioone ja koolitada operaatoreid ilma tegelike seadmetega riskimata.
Tööstus 4.0 integratsioon
Süsteemi ühenduvus
Kaasaegsed ventiilid suhtlevad tööstusvõrkude abil ja töötlevad andmeid kohapeal, et reageerida kiiremini. Need integreeruvad sujuvalt tootmissüsteemidega ja kasutavad standardiseeritud sideprotokolle.
Suurenenud automatiseerimine
Süsteemid töötavad minimaalse inimese sekkumisega, koordineerivad mitut ventiili automaatselt ja optimeerivad oma jõudlust. Nad võivad isegi automaatselt diagnoosida ja teatud riketest taastuda.
Jätkusuutlikkuse suundumused
Energiatõhusus
Uued konstruktsioonid taastavad energiat rõhuerinevustest, vähendavad süsteemi energiatarbimist tänu täpsele juhtimisele ja optimeerivad kogu süsteeme maksimaalse efektiivsuse saavutamiseks.
Keskkonnanõuded
Rangemad eeskirjad nõuavad väiksemaid heitkoguseid, säästvaid materjale, paremaid ringlussevõtu programme ja keskkonnahoidlikumaid tootmisprotsesse.
Päris maailma edulood
Nafta- ja gaasitööstus
Suur torujuhtmete ettevõte paigaldas nutikad voolureguleerimisventiilid, mis välistasid viieks aastaks käsitsi hooldamise, säilitades samal ajal täpse kontrolli mitmefaasiliste vedelike üle.
Veetöötlus
Linna veesüsteem kasutas jaotustorude kaitsmiseks 24-tollisi rõhualandusventiile, säilitades samal ajal ühtlase veesurve kogu linnas.
Tootmine
Autotööstuse koosteliin parandas tootmistäpsust 15% pärast seda, kui paigaldati pneumaatilised voolureguleerimisventiilid, mis kontrollisid täpselt roboti liikumist.
Lisateave voolu reguleerimisventiilide kohta
Kui soovite voolu reguleerimise ventiilide kohta rohkem teada saada, on siin mõned suurepärased ressursid:
Veebiõpe
- Harivad YouTube'i kanalid pakuvad üksikasjalikke selgitusi koos animatsioonidega
- Tootjate veebisaidid pakuvad valikujuhiseid ja tehnilist teavet
- Tööstusliidud pakuvad veebiseminare ja tehnilisi pabereid
Professionaalne areng
- Klapitootjad pakuvad koolitusi
- Insenerikoolid pakuvad terviklikke programme
- Tööstuskonverentsidel tutvustatakse uusimat tehnoloogiat ja rakendusi
Praktiline kogemus
- Külastage messe, et näha seadmete esitlusi
- Võimalusel osalege tehaseekskursioonidel
- Liituge professionaalsete organisatsioonidega võrgustike loomiseks ja õppimisvõimalusteks
Voolu reguleerimisventiilid on olulised komponendid, mis hoiavad meie kaasaegse maailma sujuvalt toimimas. Alates teie kraanist väljuvast veest kuni torustike kaudu voolava kütuseni – need seadmed tagavad, et kõik liigub õige kiiruse ja rõhuga.
Tehnoloogia arenedes muutuvad voolureguleerimisventiilid targemaks, tõhusamaks ja keskkonnasõbralikumaks. Nad integreeruvad digitaalsüsteemidega, ennustavad oma hooldusvajadusi ja optimeerivad jõudlust automaatselt.
Ükskõik, kas olete uue süsteemi jaoks klappe valiv insener, olemasolevaid seadmeid hooldav tehnik või lihtsalt uudishimulik, kuidas asjad toimivad, voolureguleerimisventiilide mõistmine aitab teil hinnata keerulisi süsteeme, mis toetavad meie igapäevast elu.
Voolureguleerimisventiilide tulevik on helge – nutika tehnoloogia, jätkusuutlikkuse ja süsteemiintegratsiooni uuendused parandavad jätkuvalt jõudlust, vähendades samal ajal keskkonnamõju. Olles nende arengutega kursis ning järgides valiku ja hoolduse parimaid tavasid, saame tagada, et need kriitilised komponendid teenivad meid hästi ka aastaid.
