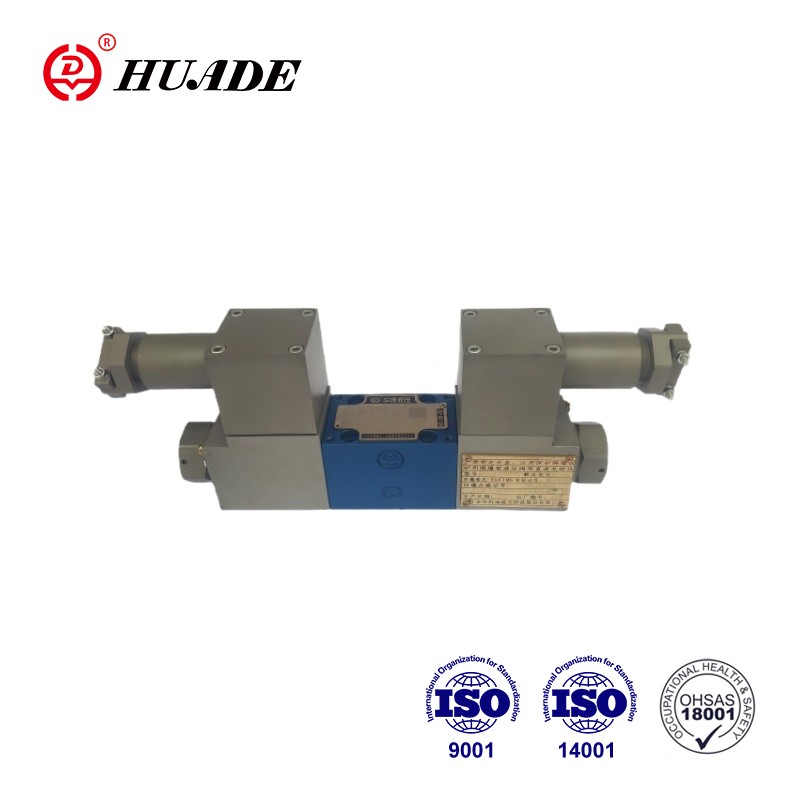

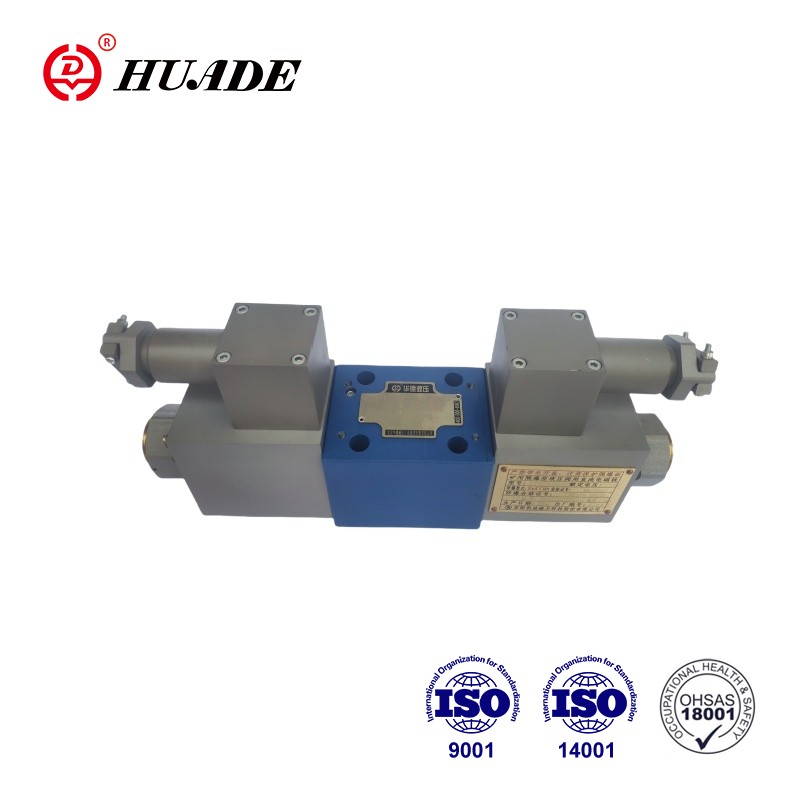

Plahvatuskindel proportsionaalne suundventiil 4WRA 10-2X on valmistatud kvaliteetsetest korrosioonikindlatest materjalidest ja korpus on valmistatud plahvatuskindlatest materjalidest, mis suudavad tõhusalt vastu seista plahvatuslöögile ja leegi erosioonile. Plahvatuskindel proportsionaalne suundventiil 4WRA 10-2X on läbinud CNEXi sertifikaadi. Huade plahvatuskindel toode on pälvinud turul järjekindlalt kiitust kõrge kvaliteedi ja madala hinnaga.
| Hüdrauliline | |||
| Paigaldamine | Valikuline, eelistatavalt horisontaalne | ||
| Nominaalne suurus | 6 | 10 | |
| Kaal (kg) | 4WRA...2X | 2 | 6.6 |
| Nimivool Qvnom juures △p = 10 baari (L/min) | 7, 15, 26 | 30, 60 | |
| Hüsterees (%) | ≤5 | ||
| Pööramisulatus (%) | ≤1 | ||
| Reageerimistundlikkus (%) | ≤ 0,5 | ||
| Max.töörõhk | Pordid A, B, P (riba) | 350 | |
| Port T (riba) | 210 | ||
| Survevedelik | Mineraalõli (HL,HLP) DIN 51524 järgi | ||
| Muud survevedelikud tellimisel! | |||
| Välisõhu temperatuurivahemik (℃) | 4WRA...2X | -20 °C kuni 70 °C (-4 °F kuni 158 °F) | |
| Viskoossusvahemik (mm2/s) | 20 kuni 380 (soovitavalt 30 kuni 46) | ||
| Vedeliku puhtuse klass | NAS1638 klass9 või ISO 4406 klass 20/18/15 | ||
| Elektriline | ||||
| 1) Solenoidi andmed | ||||
| Pinge tüüp | DC | |||
| 4WRA käsuväärtuse signaal | ±10Vor4~20mA | |||
| Maksimaalne vool solenoidi kohta (A) | 2.5 | 1.5 | 0.8 | |
| Solenoidi pooli takistus (Ω) | Külma väärtus 20°C juures | 2 | 4.8 | 19.5 |
| Max.sooja väärtus | 3 | 7.2 | 28.8 | |
| tollimaks (%) | ED100% | |||
| Maksimaalne mähise temperatuur (℃) | 150 | |||
| Klapi kaitse EN60529 järgi | IP 65 | |||
| 2) Juhtelektroonika | ||||
| Võimendi | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Toitepinge (V) | Nimipinge | 24 | ||
| Alumine piirväärtus | 21/22 (4WRA) | |||
| Ülemine piirväärtus | 35 | |||
| Võimendi võimsustarve (A) | Maksimaalne | <1.8 | ||
| Impulssvool | 3 | |||
Omadused:
▶Otsejuhitav proportsionaalne suundventiil voolu suuna ja suuruse reguleerimiseks
▶Alaplaadi paigaldamiseks: pordimuster vastab standardile ISO4401
▶Juhistamine proportsionaalsete keskkeermega ja eemaldatava mähisega solenoidide abil
▶Vedrukeskne juhtpool
Rakendus:
Plahvatuskindlaid proportsionaalseid suundventiile 4WRA 10-2X kasutatakse laialdaselt söekaevandustes. naftakeemiatööstus.
Klapid koosnevad põhiliselt: korpusest (1) koos kinnituspinnaga, juhtpoolist (3) survevedrudega (2), solenoididest (4) keskkeermega.
Kui solenoidid (4) on pingevabad, hoitakse juhtpooli (3) survevedrude (2) abil keskasendis.
Juhtpooli (3) otsejuhtimine ühe proportsionaalse solenoidi (4) pingestamise teel, nt. parempoolse solenoidi juhtimine, seejärel juhtpooli (3) liikumine vasakule proportsionaalselt elektrilise sisendsignaaliga ja ühendus punktist P punkti A ja B punkti T kaudu progresseeruvate vooluomadustega avasarnaste ristlõigete kaudu.
4WRA(E)...A-2X 2 lülitusasendi klapid on siiski varustatud ainult solenoidiga "a". Proportsionaalsele solenoidile "b" on paigaldatud pistik (6).
Plahvatuskindla proportsionaalse suundventiili 4WRA 10-2X sümbolid
