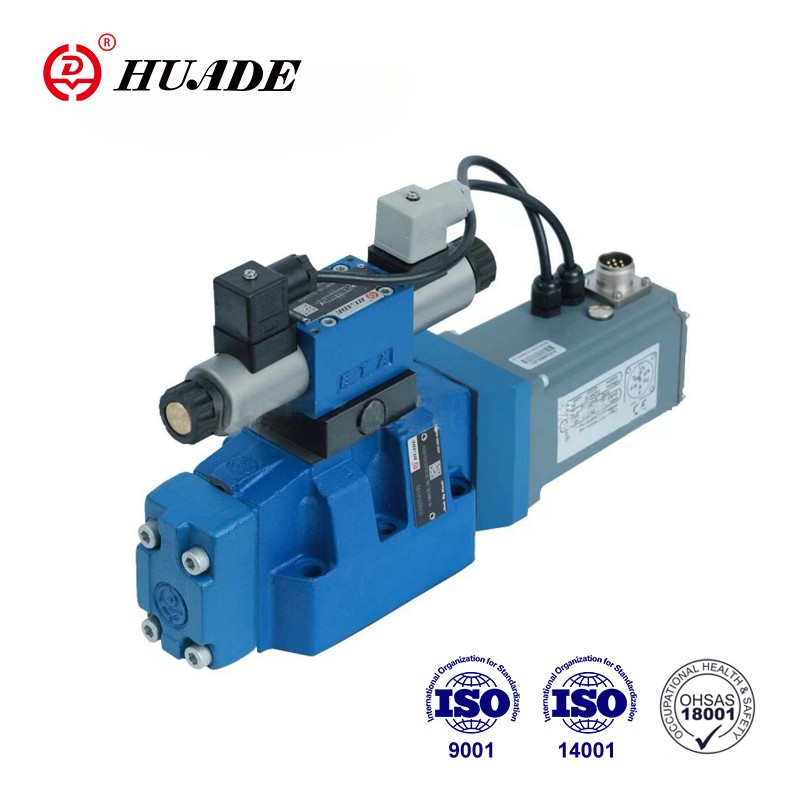

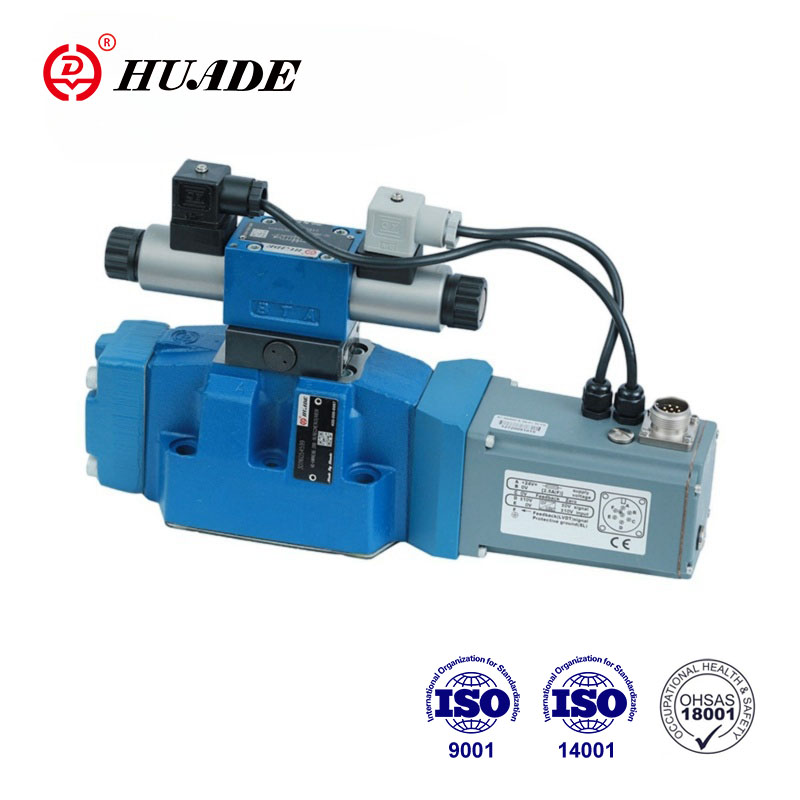

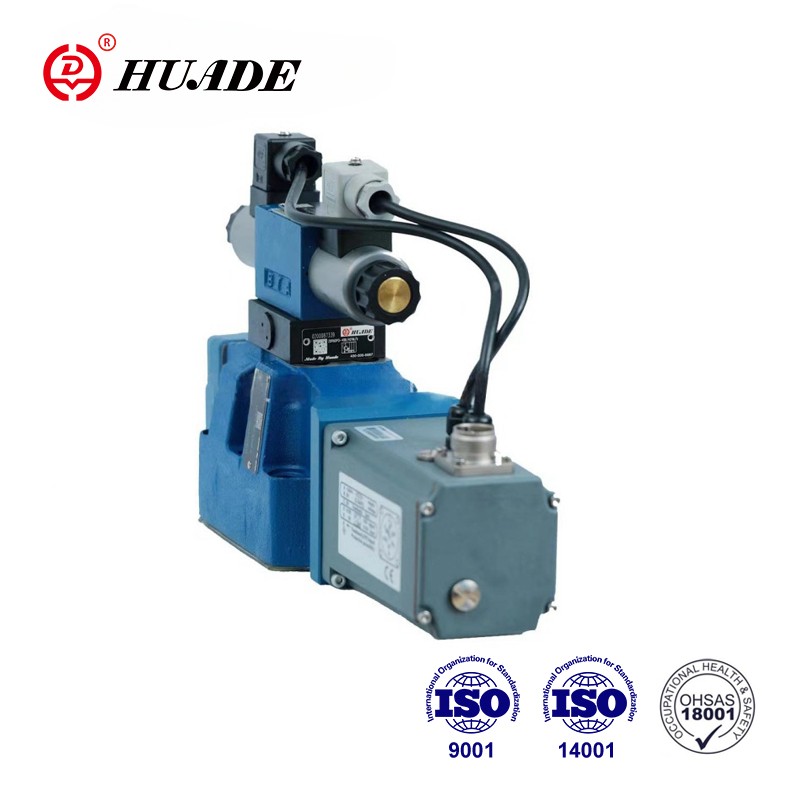

Tüüpi 4WRKE ventiilid on 2-astmelised proportsionaalsed suunaventiilid. Nad kontrollivad voolu suunda ja suurust. Peaetapp on positsiooniga kontrollitud nii, et juhtimispooli asend ei sõltu voolujõududest ka suuremate voogude korral. Pärast tehnoloogia ning sõltumatu teadus- ja arendustegevuse tutvustamist on Huade kaubamärgi proportsionaalsetel klapptoodetel stabiilne jõudlus ja kõrge kvaliteet.
| Hüdrauliline | |||||
| Suurus | 10 | 16 | 25 | 32 | |
| Töörõhk | Pilootkontrollventiili (MPA) pilootvarustus | 2,5 ~ 31,5 | |||
| Põhiklapp, pordid P, A, B (MPA) | 31.5 | 35 | 35 | 35 | |
| Tagastusrõhk (MPA) | Pilootõli äravool, väline | 31.5 | 25 | 25 | 25 |
| Pilootõli äravool, sisemine | ＜ 1 | ||||
| Port y | ＜ 1 | ||||
| Nominaalne voog Q ± 10 % △ p = 1MP (l/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Põhiklapi vool (maksimaalne lubatud) (l/min) | 170 | 460 | 870 | 1600 | |
| Pilootõli voog pordis X või Y, mille sisendsignaali astmevorm on vahemikus 0 kuni 100 % (l/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hüsterees (%) | ≤1 | ||||
| Reageerimise tundlikkus (%) | ≤0,5 | ||||
| Filtreerimise täpsus (μm) | ≤20 | ||||
| Rõhuvedelik | Mineraalõli fosfaatster | ||||
| Keskmine viskoossus (MM2/S) | 20 ~ 380 | ||||
| Rõhuvedeliku temperatuurivahemik (℃) | -20 ~ 70 | ||||
| Kaal (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Elektriandmed | |
| Klapi kaitse DIN 40 050 -le | Ip65 |
| Pinge tüüp | Alalisvoolu |
| Signaali tüüp | Analoog |
| Võim, max (w) | 72 (keskmine = 24 W) |
| Elektriühendus | Komponendi pistikuga E DIN 43 563-AM6 |
| Pistikühendus E DIN 43 563-BF6-3 | |
| Juhtimiselektroonika | Integreeritud klapi |
Funktsioonid:
▶ Piloot töötab kaheastmelise proportsionaalse suunaventiiliga peamise juhtimispooli ja integreeritud elektroonika (OBE) elektrilise asendi tagasiside abil;
▶ Voolu suuna ja voolu suurus kontroll
▶ Töötamine proportsionaalsete solenoidide abil
▶ alamplaadi kinnitamine: teisaldamismuster vastavalt IS0 4401
▶ kevadkeskne peamine juhtimispool
▶ Elektripositsiooni tagasiside
▶ Pilootkontrollventiil: üheastmeline proportsionaalne suunaklapp
▶ pealava positsiooni juhtimisega
Rakendus:
Suundi ja voolu juhtimiseks kasutatakse proportsionaalset suunaklapi 4wrke-3x.
Ventiilid koosnevad peamiselt pilootkontrollventiilist (1), korpusest (8), peamisest juhtimispoolist (7), kaantest (5 ja 6), tsentreerimisvedrust (4), induktiivse positsiooni muunduri (9) ja rõhku vähendavat ventiili (3). Kui sisendsignaali puudub, hoitakse peamist juhtimispooli (7) keskses kevades (4) keskses asendis. Nii peamise juhtimispooli (7) asukoha muutus kui ka käsu väärtuse muutmine võimendi ristmiku summeerimisel loovad diferentsiaalpinge. Käsu võrdluse ja tegeliku väärtuse võrdlemisel määratakse võimalik kontrolli kõrvalekalded elektroonika kaudu ja pilootkontrollventiili (1) proportsionaalne solenoid tarnitakse vooluga. Vool kutsub solenoidi jõudu, mis töötab juhtimispooli järjest kolb. Kontroll ristlõigete kaudu vabastatud vool põhjustab peamise juhtimispooli reguleerimise. Põhikontrollpooli (7) koos induktiivse potilise väärtuse tuumaga vastab käsu väärtusele. Kontrollitud olekus on peamine juhtimispooli (7) tasakaalus ja hoitakse selles positsioonimuunduris (9) kinnitatud kuni juhtimisasendini. Kontrollpooli löök ja juhtimisava muutuvad proportsionaalselt käsu väärtusega. Juhtelektroonika on integreeritud klapi. Klapi ja elektroonika reguleerimisega hoitakse seeriate tootmisel kõrvalekaldeid madalal. Paagiliinidel ei tohi lasta tühjaks joosta; Vastava paigalduseisundi korral tuleb paigaldada eelkvilapp (tasakaalustusrõhk umbes 0,2 MPa)。
Proportsionaalse suunaklapi sümbol 4wrke-3x
Pakett Proportsionaalne suunaklapp 4wrke-3x
