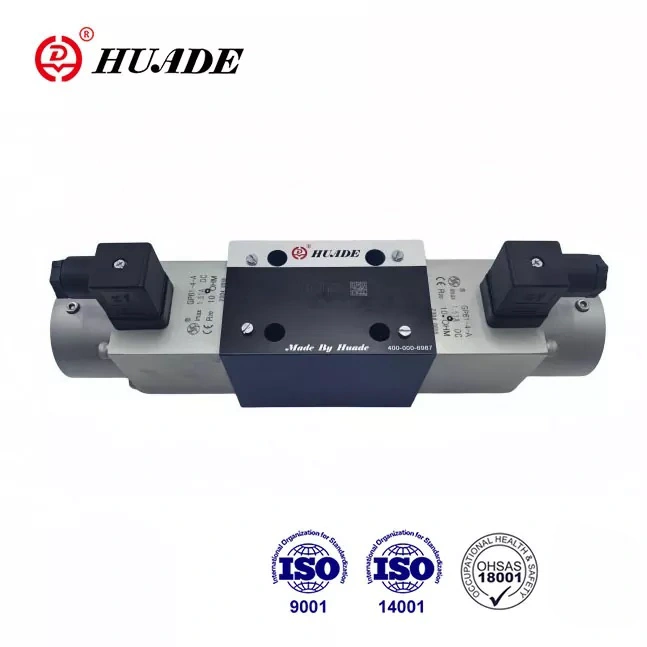

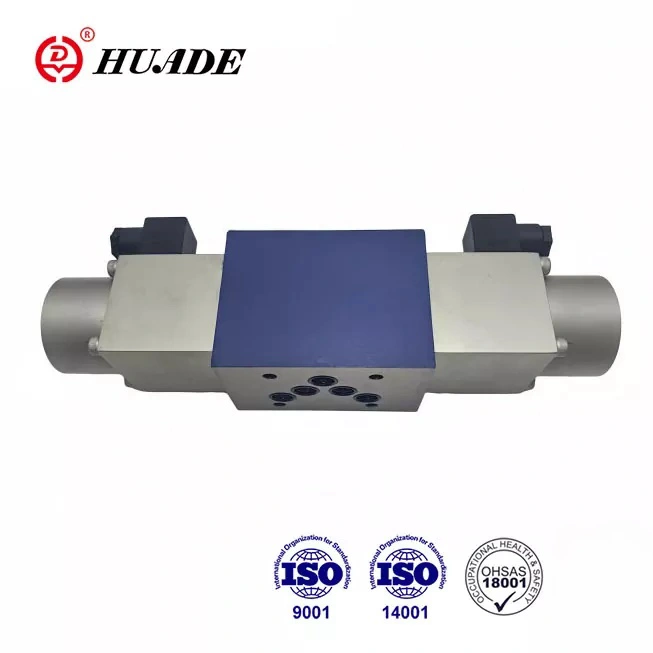

Tüüp 4WRA suunajuhtventiilid juhitakse otse proportsionaalsete solenoidide kaudu. Neid kasutatakse laialdaselt erinevates tööstuslikes hüdraulilistes keskkondades, mis nõuavad suuna ja voolu reguleerimist. Tänu kahele pikaajalisele koostööle suudavad Huade® proportsionaalsed suundventiilid jõudluses ühtida samade Rexrothi pakutavate toodetega. Selle toote hind on suhteliselt madalam.
|
Hüdraulilised andmed |
|||
|
Suurus |
6 |
10 |
|
|
Töörõhk (Mpa) |
port A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Vooluhulk (l/min) |
43 |
95 |
|
|
Saastumise aste |
≤ 20 (soovitatav ≤10) |
||
|
Hüsterees (%) |
<6 |
<5 |
|
|
Korratavus (%) |
<3 |
<2 |
|
|
Sagedusreaktsioon (-3 dB, signaal ± 100%) (Hz) |
6 |
4 |
|
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks), fosfaatester (FPM-tihendi jaoks) |
||
|
Viskoossusvahemik (mm²/s) |
3,8 kuni 380 |
||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||
|
kaal (kg) |
Ühe solenoidiga klapp |
1.75 |
5.9 |
|
Kahe solenoidiga klapp |
2.5 |
7.5 |
|
|
Elektrilised andmed |
|||
|
Suurus |
6 |
10 |
|
|
Pinge tüüp |
Otsepinge |
Otsepinge |
|
|
Nimipinge (V) |
24V |
||
|
Maksimaalne vool solenoidi kohta (A) |
1.5 |
||
|
Solenoidi mähis |
Külma väärtus temperatuuril 20 ℃ |
5.4 |
10 |
|
Max.sooja väärtus |
8.1 |
15 |
|
|
Keskkonna temperatuur ℃ |
kuni +50 |
||
|
Spiraali temperatuur ℃ |
kuni +150 |
||
|
Klapi isolatsioon DIN 40 050 järgi |
IP65 |
||
|
Seotud võimendi (silla tüüpi 24 V alaldi) |
VT-3013S30 |
VT-3014S30 |
|
Omadused:
▶ Otseajamiga proportsionaalne klapp hüdraulikavedeliku suuna ja mahu reguleerimiseks
▶ Alusplaadile paigaldamiseks
▶ Hüdraulikavedeliku suuna ja voolu avatud ahela juhtimiseks
▶ Vedrukeskne juhtpool
▶ Madal rõhukadu juhtseadmetel
▶ Nii ventiil kui ka elektrooniline juhtimine ühelt tarnijalt
Rakendus:
Tüüp 4WRA suunajuhtventiile kasutatakse voolu suuna ja koguse reguleerimiseks.
4WRA tüüpi suundreguleerimisventiilid koosnevad põhiliselt korpusest (1), juhtpoolist (3), ühest või kahest tagasivooluvedrust (2) ja lisaks ühest või kahest proportsionaalsest solenoidist (5).
Tüüp 4WRA 6......10B/..... ja 4WRA 10......10B/.....(3-positsiooniline ventiil)
Kui solenoidid ei ole aktiveeritud, hoitakse juhtpooli (3) tagasivooluvedrude (2) abil neutraalasendis. Juhtpooli (3) käivitamine toimub otse proportsionaalse solenoidi (5) kaudu. Kui näiteks solenoid "A" on pingestatud, lükkab see juhtpooli (3) proportsionaalselt elektrilise signaaliga paremale. Seejärel tehakse ühendused punktist P punkti B ja A punkti T.
Sel viisil põhjustab juhtpool (3) V-kujuliste soonte järkjärgulise avanemise, et voolata. Kui proportsionaalne solenoid (5) on pingevaba, tagastatakse juhtpool (3) tagasivooluvedru abil keskasendisse. (2).
Proportsionaalse suundventiili 4WRA struktuur
Tüüp 4WRA ...A...10B ja 4WRA ...B...10B (2-positsiooniline klapp)
Selle ventiili funktsioon on sama mis ventiili tüübil 4WRA. Kuid see on 2-positsiooniline suundventiil, millel on ainult üks
proportsionaalne solenoid
Tüüp 4WRA kasutab alamplaadi kinnitust, vedru keskpunkti ja madalat rõhulangust juhtpindadel.
Neid kasutatakse sageli masinate, kergetööstuse, metallurgia, kaevanduse, kosmoselendude ja muudes valdkondades.
Proportsionaalse suundventiili 4WRA...A... ja 4WRA...B... struktuur...
Proportsionaalse suunaventiili 4WRA sümbol
