Kui tööstusmasinad peavad usaldusväärselt suunda muutma, pakub WMR-seeria suunajuhtventiil lahendust, mida on aastakümneid usaldatud. Need mehaaniliselt juhitavad ventiilid juhivad hüdraulikavedeliku voolu tööstussüsteemides, määrates kindlaks, millal silindrid pikenevad või tõmbuvad sisse ja millal mootorid pöörlevad edasi või tagasi.
WMR-klapp paistab silma, kuna see töötab puhtalt mehaanilise toimega. Rulli või kolvi surub nukk või liikuv osa, mis nihutab sisemist pooli ja suunab õlivoolu ümber. See otsene füüsiline ühendus tähendab, et klapp reageerib pigem masina tegelikule asendile kui elektrilistele signaalidele, mistõttu on see ideaalne rakenduste jaoks, kus mehaaniline töökindlus on kõige olulisem.
Põhifunktsiooni mõistmine

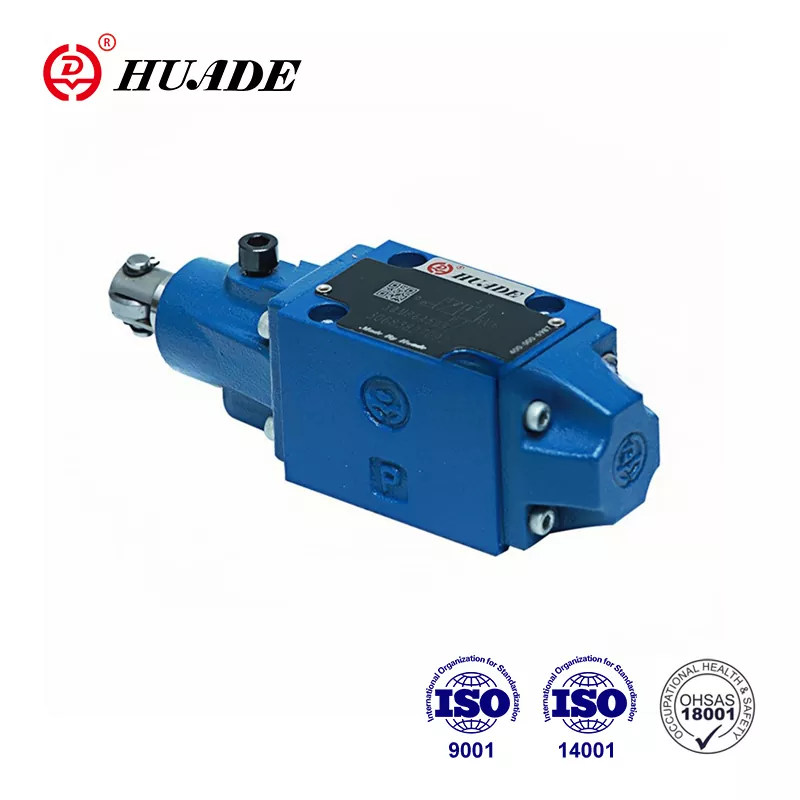

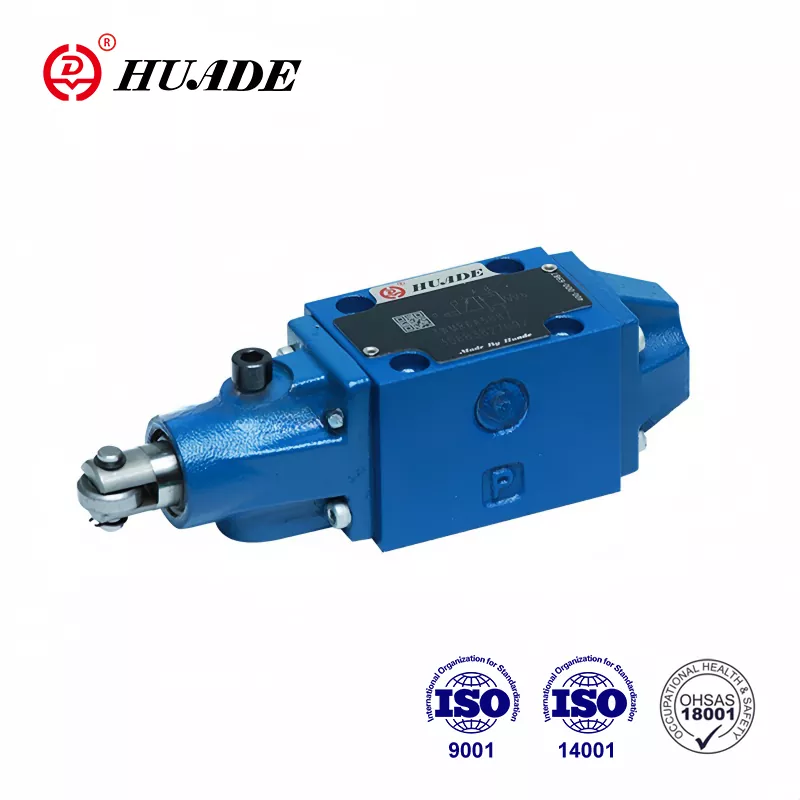

Suunajuhtventiil WMR toimib alamplaadile paigaldatud poolventiilina. Kui miski ei lükka rulli, hoiavad tagastusvedrud pooli selle neutraalasendis. Kui väline nukk või mehaaniline komponent surub vastu rullkolbi, libiseb pool klapi korpuse sisse ja ühendab erinevad pordid omavahel. See toiming suunab hüdraulikavedeliku ajamid soovitud suunas juhtima.
See disainifilosoofia loob otsese seose füüsilise asendi ja hüdraulilise tegevuse vahel. Tööpingid, kraanad ja materjalikäitlusseadmed kasutavad seda põhimõtet, et tagada liikumised õiges järjestuses. Klapp ei saa lülituda enne, kui miski rullikut füüsiliselt liigutab, mis tagab paljudele rakendustele loomupärase ohutuse.
Olulised tehnilised andmed
Suunajuhtventiil WMR-seeria on saadaval kahes põhisuuruses vastavalt ISO 4401 standarditele. NG6 suuruses käepidemed voolavad kuni 60 liitrit minutis ja rõhk kuni 315 baari P-, A- ja B-portides. NG10 suurus pakub sarnaseid rõhku ja suuremat vooluvõimsust. Need spetsifikatsioonid võimaldavad klapil töötada nõudlikes tööstuskeskkondades.
Töötemperatuur on standardsete NBR-tihendite korral vahemikus negatiivne 20 kraadi Celsiuse järgi pluss 80 kraadi Celsiuse järgi. Klapp võtab vastu hüdraulikavedelikke viskoossusega vahemikus 2,8 kuni 500 ruutmillimeetrit sekundis. Vedeliku puhtuse säilitamine vastavalt ISO 4406 klassile 20/18/15 või kõrgemale aitab vältida sisemist kulumist ja pikendab kasutusiga.
Üks piirang nõuab süsteemi kavandamisel tähelepanu. T-pordil, mis suunab vedeliku paaki tagasi, on standardne rõhupiirang 60 baari. Kuigi peamised tööpordid taluvad 315 baari kergesti, võib üle 60 baari T-pordis kahjustada tihendeid või põhjustada lekkeid. Mõned kõrge spetsifikatsiooniga variandid suurendavad seda piiri 210 baarini kõrgema vasturõhuga rakenduste puhul.
Erinevad konfiguratsioonid erinevatele vajadustele
Suunajuhtventiil WMR-seeria pakub mitut pooli konfiguratsiooni, mis on tavaliselt näidatud hüdrauliliste sümbolitena. Nelja pordiga kolmepositsiooniline klapp võib hoida kõik pordid neutraalasendis blokeeritud või ühendada teatud pordid paagiga. Sümbolkoodid, nagu C, E, J, L ja M, näitavad, millised pordid igas asendis on ühendatud. Tootjad pakuvad umbes 19 erinevat sümbolivarianti, mis vastavad erinevatele vooluahela nõuetele.
Kahepositsioonilised ventiilid tagavad lihtsama sisse-välja juhtimise. Kolmepositsioonilised ventiilid lisavad neutraalse oleku, mis võib voolu blokeerida, võimaldada vaba liikumist või luua muid tingimusi olenevalt pooli konstruktsioonist. Õige konfiguratsiooni valimine sõltub sellest, kas silindrid peavad hoidma oma asendit, kui klapp naaseb neutraalasendisse või peaksid nad vabalt hõljuma.
Tootjad ja mudelite variatsioonid
Bosch Rexroth toodab originaalset WMR-seeriat osana oma Hydronorma tooteperest. Nende NG6 suurus 5X seeria sisaldab erinevaid rullide paigutusi ja paigaldusvõimalusi. Klapid paigaldatakse standardiseeritud alamplaatidele, järgides CETOP mustreid, mis lihtsustab asendamist ja võimaldab segada erinevate tootjate komponente.
Hengli Hydraulics pakub WMR/U10 seeriat NG10 rakenduste jaoks. Nende L3X-seeria pakub 19 sümbolivalikut nii R- kui ka U-tüüpi rullikutega. See valik aitab inseneridel valida nende konkreetse masina paigutuse jaoks vajaliku rulli täpse asukoha ja käitamissuuna.
Teised tarnijad, nagu PONAR Wadowice ja Leader Hydraulics, toodavad ühilduvaid ventiile. Standardi ISO 4401 järgi standardiseerimine tähendab, et need ventiilid võivad füüsiliselt vahetada, kuigi disainerid peaksid kontrollima, et rõhuväärtused, vooluvõimsused ja pooli konfiguratsioonid vastavad nende rakendusvajadustele.
Paigaldusnõuded
Suunareguleerimisventiili WMR õige paigaldamine algab pinna ettevalmistamisest. Alusplaadi kinnituspind peab vastama tasasuse spetsifikatsioonile 0,01 100 millimeetri kohta ja maksimaalse pinnakaredusega Rz 4. Kõik ebatasasused võivad tekitada klapialuse ümber lekketeid.
Neli M6 x 40 millimeetrit pesapeaga kruvi kinnitavad klapi alamplaadi külge. Nende poltide pingutamine 9 njuutonmeetrini pluss-miinus 15-protsendilise tolerantsiga tagab piisava kinnitusjõu ilma klapi korpust moonutamata. Ristpingutus diagonaalses mustris tagab ühtlase rõhu jaotuse.
Hüdraulikasüsteem peab enne suunajuhtventiiliga WMR ühendamist kasutama korralikku filtreerimist. ISO 4406 klassi 20/18/15 puhtuse säilitavate filtrite paigaldamine kaitseb pooli ja korpuse vahelisi vahesid. Isegi väikesed osakesed võivad neid pindu kriimustada, põhjustades sisemist leket või kleepumist.
Reaalmaailma rakendused
Tööpingid kasutavad suunajuhtventiili WMR tööriistade vahetamise jadade ja töökinnitustoimingute jaoks. Kui masina spindel või tööriistavahetaja liigub kindlatesse asenditesse, aktiveerivad nukid rulli ja käivitavad hüdraulilised liigutused. See tagab, et õige järjestus toimub automaatselt ilma elektrooniliste juhtseadmeteta.
Kaevandus- ja metallurgiaseadmed kasutavad neid ventiile konveieri positsioneerimiseks ja värava juhtimiseks. Nendes tööstusharudes valitsevad karmid keskkonnad muudavad mehaanilise käivitamise atraktiivseks, kuna puuduvad korrodeeruvad või rikkis elektriühendused. Tolm ja niiskus, mis hävitavad elektroonilisi andureid, mõjutavad lihtsat rulliku ja nuki paigutust minimaalselt.
Tõsteplatvormidel ja käärtõstukitel on turvasüsteemides WMR-ventiilid. Rulli asend võib näidata, kas turvalatid on paigas või kas platvorm on saavutanud teatud kõrgused. See füüsiline kontrollimine lisab ohutusahelatele liiasust ja vastab mehaanilisi blokeeringuid nõudvatele eeskirjadele.
Hooldus ja tõrkeotsing
Väline leke kinnituspinna ümber viitab tavaliselt kahjustatud O-rõngastele või valesti keeratud ventiilile. Kinnitustihendi kontrollimine ja vahetamine lahendab enamiku välistest lekkeprobleemidest. Kinnituspinna tasase ja kahjustamata jätmise kontrollimine hoiab ära kordumise.
Sisemine leke ilmneb täiturmehhanismide aeglaselt triivides, kui klapp peaks neid paigal hoidma. See on sageli tingitud saastunud vedelikust, mis kulutab pooli ja ava. Vedeliku puhtuse kontrollimine ja filtrite vahetamine lahendab algpõhjuse. Rasketel juhtudel võib ventiil vajada väljavahetamist, kui kulumine ületab vastuvõetavad piirid.
Kleepuv või aeglane töö juhtub siis, kui pool ei liigu vabalt ava sees. Saastumine on taas põhjuste nimekirjas, kuid probleeme tekitab ka töötamine väljaspool kindlaksmääratud temperatuuri või viskoossuse vahemikke. Hüdraulikavedeliku spetsifikatsioonide piires püsimine hoiab ära enamiku suunajuhtventiili WMR tööprobleemidest.
Võrreldes teiste klapitüüpidega
WMM-seeria puhul kasutatakse käivitamiseks rulli asemel manuaalset hooba. Operaatorid liigutavad hooba käsitsi, et muuta klapi asendit, mis sobib hästi juhtseadmete jaoks, mida inimesed otse juhivad. WMD-seeria asendab hoova pöördnupuga, pakkudes kompaktsemat käsitsijuhtimise võimalust.
Elektriliselt juhitavad solenoidventiilid pakuvad kaugjuhtimist, kuid vajavad elektritoidet ja juhtsignaale. Need ventiilid lülituvad kiiremini kui mehaanilised tüübid, kuid tekitavad juhtmestiku, solenoidide ja elektrooniliste kontrollerite kaudu võimalikke rikkepunkte. Suunatud juhtventiil WMR kõrvaldab need probleemid rakendustes, kus mehaaniline käivitamine on mõttekas.
Pilootjuhitavad ventiilid kasutavad hüdraulilist rõhku suuremate poolide nihutamiseks, võimaldades juhtida suuremaid voolusid väiksemate käitamisjõududega. Need ventiilid maksavad rohkem ja lisavad keerukust võrreldes otsese toimega WMR-konstruktsiooniga. WMR-i voolu- ja rõhuvõime piires olevate rakenduste puhul osutub lihtsam disain sageli töökindlamaks ja ökonoomsemaks.
Surve juhtimise kaalutlused
Kuigi P-, A- ja B-pordid käitavad 315 baari ohutult, nõuab T-pordi piiramine süsteemi disaini tähelepanu. Mis tahes piirangud paagitorustikus või rõhu all oleva reservuaari kasutamine tõstavad rõhku T-pordis. Seda porti mõjutab ka teiste sama paagitorustikuga klappide vasturõhk.
Eraldi paagitoru paigaldamine olulise tagasivooluga ventiilidele aitab juhtida T-pordi rõhku. Mõned disainerid kasutavad spetsiaalset madala rõhu tagastuskollektorit, mis ühendub otse paagiga minimaalsete piirangutega. Süsteemide puhul, kus kõrgem T-pordi rõhk on vältimatu, väldib suunajuhtventiili WMR kõrgsurvevariantide määramine enneaegse tihendi purunemise.
Teatud vooluringi asukohtades olevad tagasilöögiklapid või piirajad võivad ootamatult tekitada T-pordis survet. Projekteerimise ajal tehtud hoolikas vooluahela analüüs tuvastab need olukorrad. Manomeetrid T-pordi juures kontrollivad kasutuselevõtu ajal, et tegelikud tingimused jäävad spetsifikatsioonide piiresse.
Voolu juhtimise integreerimine
Suunajuhtventiil WMR vahetab voolu suunda, kuid ei reguleeri voolukiirust otse. Enamik rakendusi nõuab täiturmehhanismi kiiruse reguleerimiseks täiendavat voolu reguleerimist. Nõelventiilid või rõhukompenseeritud vooluregulaatorid paigaldatakse kas ahelasse või otse klapiportidesse.
Mõned WMR-mudelid aktsepteerivad keermestatud kassetipiirajaid, mis paigaldatakse otse P-porti. Need B08, B10 või B12 suuruses pistikud pakuvad lihtsat voolu piiramist ja rõhutippude summutamist. Integreeritud disain säästab ruumi ja vähendab eraldi komponentide arvu hüdrokollektoris.
Mõõdiku sissevoolu juhtimine piirab vedeliku sisenemist täiturmehhanismi, samas kui mõõturi väljavoolu juhtseade piirab tagasivoolu. Valik sõltub koormuse omadustest ja soovitud juhtimiskvaliteedist. Suunajuhtventiil WMR võimaldab mõlemat lähenemist läbi klapi ümbritseva õige vooluahela konstruktsiooni.
Turukaalutlused 2025. aastaks
Tarneahela väljakutsed mõjutavad jätkuvalt hüdrauliliste komponentide saadavust. Spetsiaalsete WMR-konfiguratsioonide teostusajad võivad venida mitu kuud, kusjuures mõned tootjad pakuvad tarnekuupäeva kuni 2025. aasta septembrini. Ette planeerimine ja strateegilise laoseisu säilitamine aitab vältida tootmise viivitusi.
Standardsete NG6 konfiguratsioonide hinnad algavad suurematelt tootjatelt umbes 800 USA dollarist. Järelturg pakub alternatiive, kasutatud ventiilid on mõnikord saadaval vahemikus 150–200 dollarit. Kasutatud ventiilide ostmine nõuab aga hoolikat kontrolli, et kontrollida sisemist seisukorda ja vältida enneaegset riket.
Mitme hankimise strateegiad, mis hõlmavad nii esmaklassilisi kaubamärke nagu Bosch Rexroth, kui ka ühilduvaid alternatiive sellistelt tootjatelt nagu Hengli, pakuvad pakkumise paindlikkust. ISO 4401 standardiseerimine tähendab, et kui spetsifikatsioonid ühtivad, on kaubamärkide vahel vahetamine võimalik. Mitme tarnija heakskiidetud hankijate nimekirjade pidamine vähendab riske praeguses turukeskkonnas.
Roll kaasaegses automatiseerimises
Kuna tehased lisavad rohkem andureid, kontrollereid ja võrguühendust, pakub lihtne mehaaniline suunajuhtventiil WMR strateegilisi eeliseid. Seda ei saa häkkida, see ei nõua tarkvaravärskendusi ja ebaõnnestub prognoositaval viisil. See töökindlus muutub väärtuslikuks ohutuse seisukohalt oluliste funktsioonide jaoks, mis vajavad mehaanilist varundamist.
Euroopa määrused, nagu kübervastupidavuse seadus, keskenduvad digitaalsete toodete turvalisusele. Puhtalt mehaanilised komponendid, nagu WMR-klapp, jäävad neist nõuetest välja, lihtsustades masinatootjate vastavust. Klapp tagab turvalise aluskihi, mis ei too süsteemi küberturvalisuse haavatavusi.
Energiatõhususe küsimused tõstavad huvi hüdrosüsteemide optimeerimise vastu. Kuigi suunajuhtventiil WMR ise energiat ei säästa, aitavad selle töökindlus ja väike siseleke kaasa süsteemi üldisele tõhususele. Õige suurusega ventiilid ja sobiva vooluvõimsusega minimeerivad rõhukadu ja raisatud soojuse teket.
Õige konfiguratsiooni valimine
Suunajuhtventiili WMR valimine algab rakenduse nõuete mõistmisest. Maksimaalne voolukiirus ja rõhk määravad, kas NG6 või NG10 suurus on sobiv. Täiturmehhanismi tüüp ja soovitud neutraalasendi käitumine määravad vajaliku sümboli konfiguratsiooni.
Rulli positsioneerimine mõjutab klapi integreerumist mehaanilise süsteemiga. R-tüüpi rullid kinnitatakse ühele küljele, U-tüüpi rullid aga teisele, võimaldades nukkide paigutamisel paindlikkust. Seda valikut mõjutavad vajalik käivitamisjõud ja saadaolev nuki geomeetria.
Tihendi materjali valik sõltub vedeliku tüübist ja äärmuslikest temperatuuridest. Standardsed NBR-tihendid töötavad naftapõhise hüdroõliga tüüpilistes tööstuslikes temperatuurivahemikes. Kõrge temperatuuriga rakendused või sünteetilised vedelikud võivad vajada FKM-i tihendeid, mis taluvad erinevaid tingimusi. Keemilise ühilduvuse kontrollimine hoiab ära tihendi paisumise või riknemise.
Dokumentatsioon ja tugiressursid
Tootjad pakuvad oma veebisaitidel üksikasjalikku tehnilist dokumentatsiooni suunajuhtventiili WMR kohta. Andmelehtedel on toodud täpsed spetsifikatsioonid, mõõtmed ja tellimiskoodid. Paigaldusjuhendid hõlmavad üksikasjalikult paigaldusprotseduure ja pöördemomendi väärtusi.
Erinevates vormingutes CAD-mudelid aitavad masina projekteerimisel ja kollektori paigutusel. Need 3D-esitlused näitavad täpseid klapiümbriseid ja portide asukohti, võimaldades häireid enne füüsilist prototüüpimist kontrollida. Enamik tootjaid pakub STEP- või IGES-vormingus mudeleid, mis imporditakse levinud disainitarkvarasse.
Rakenduste inseneritugi aitab lahendada keerulisi vooluahela projekteerimise küsimusi. Tootjatel on tehnilised meeskonnad, kes oskavad soovitada konkreetseid konfiguratsioone ebatavaliste rakenduste jaoks või olemasolevate süsteemide probleemide tõrkeotsinguks. Nende ressursside ärakasutamine projekteerimisetapis hoiab ära kulukaid vigu ja ümberkujundamisi.
Lõplikud kaalutlused
Suunajuhtventiil WMR teenib rakendusi, kus mehaaniline asendijuhtimine ja usaldusväärne lülitus on olulisemad kui elektrooniline keerukus. Selle end tõestanud disain talub nõudlikke tingimusi kaevandamisel, metallitöötlemisel ja materjalide käitlemisel ilma elektrooniliste juhtseadmete haavatavuseta. Selle võimaluste ja piirangute mõistmine võimaldab inseneridel seda tõhusalt rakendada.
Vedeliku õige juhtimine pikendab oluliselt klapi eluiga. Puhtusestandardite säilitamine, töö kindlaksmääratud temperatuuri- ja viskoossusvahemikes ning T-pordi rõhu juhtimine hoiab ära enamiku rikete režiimid. Need lihtsad ettevaatusabinõud muudavad suunajuhtventiili WMR kauakestvaks komponendiks, mis tagab aastakümnete kasutusea.
Maailmas, mis liigub digitaalse transformatsiooni poole, tõestab WMR-klapp, et mehaanilistel lahendustel on endiselt oluline roll. Selle suutmatus häkkida või eemalt manipuleerida tagab loomupärase turvalisuse. Füüsiline seos masina asendi ja hüdraulilise tegevuse vahel loob prognoositava käitumise, millest ohutussüsteemid võivad sõltuda. Nendel põhjustel jääb suunajuhtventiil WMR tänapäevases tööstushüdraulikas oluliseks.
