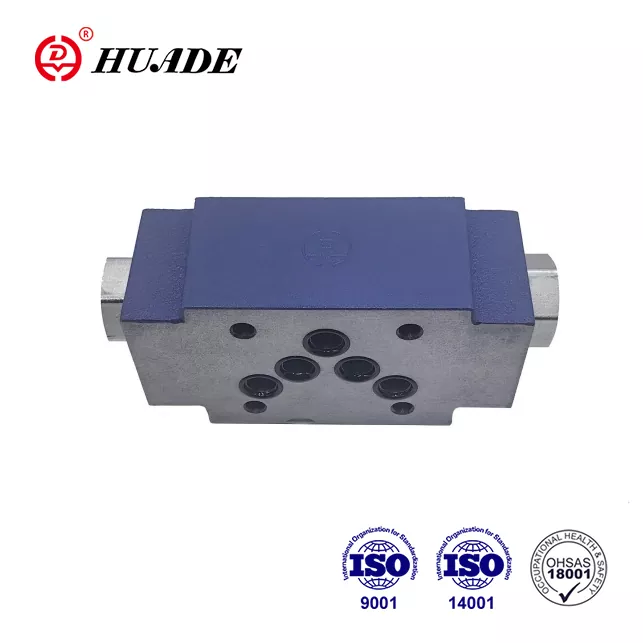

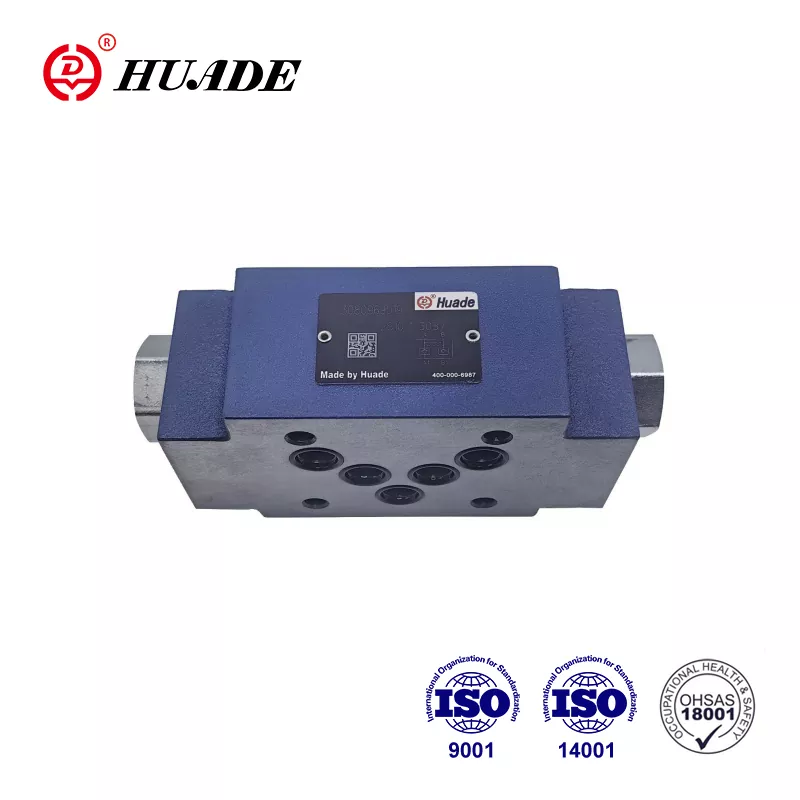

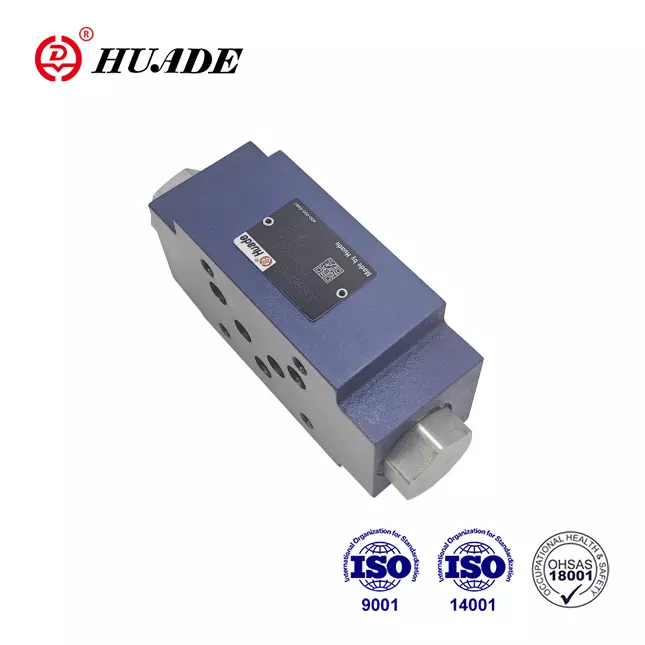

Tagasilöögiklapp Sandwich-plaat Z2S 10

Tänu seitsmeaastasele koostöökogemusele Rexrothiga aastast 1979 on Huade kaasanud Rexrothi tipptehnoloogia. Huade tagasilöögiklapp Z2S 10 on soodne alternatiiv samale Rexrothi seeriale. Huade on läbinud rahvusvahelise standardi ISO9001, ISO14001 ja OH SAS18001. Iga tagasilöögiklapp Z2S 10 läbib enne tehasest lahkumist põhjaliku testimise, et tagada suurepärane jõudlus. Huade® hüdroklappe kasutatakse laialdaselt inseneri- ja ehitusmasinate, metallurgia, tööpinkide, keskkonnakaitse, laevaehituse, lennunduse, raudteetransiidi, nafta ja naftakeemia, sõjatööstuse ja muudes valdkondades. See on Hiinas hästi tuntud riiklik kaubamärk. See on tehnoloogiliselt arenenum ja vastupidavam kui selle sarja sarnased tooted.

Kontrollklapi kihilise plaadi Z2S tooteparameeter 10

Toote funktsioon ja tagasilöögiklapi kihilise plaadi Z2S rakendus 10

Omadused:

▶ Kasutamiseks vertikaalsetes virnastamissõlmedes

▶ Ühe või kahe hoolduspordi lekkevabaks sulgemiseks

▶ Teisaldamismuster Din 24 340 vormile A, ISO4401 ja CETOP - RP 121H

Rakendus:

Seda pilootjuhitavat kontrollventiili Z2S kasutatakse vertikaalseks virnastamiseks. See võib vajaduse korral tihendada ühte või kahte töötavat õliporti ilma lekketa.

Kontrollklapi kihilise plaadi Z2S 10 funktsioonid, sektsioon ja sümbolid

Z2S 10 tüüpi tagasilöögiklapid on kihilise konstruktsiooniga. Neid kasutatakse ühe või kahe teeninduspordi lekkevabaks sulgemiseks isegi pikaks ajaks. Vaba vool toimub punktist A1 kuni A2 või B1 punktini B2. Voolu A1 B1 vastassuunas on blokeeritud. Kui vedelik voolab punktist A1 punktini A2, survestatakse pooli (1) ja seda lükatakse paremale, avades seeläbi kuulventiili (2), mis seejärel avab hoova (3). Klapi korrektse sulgemise tagamiseks tuleb suunaventiili hoolduspordid A2 B2 ühendada paagiga neutraalasendis.

Z2S sümbol

Väljalõigatud vaade Z2S 10-st

Tüüpiline Z2S vooluahela näide
