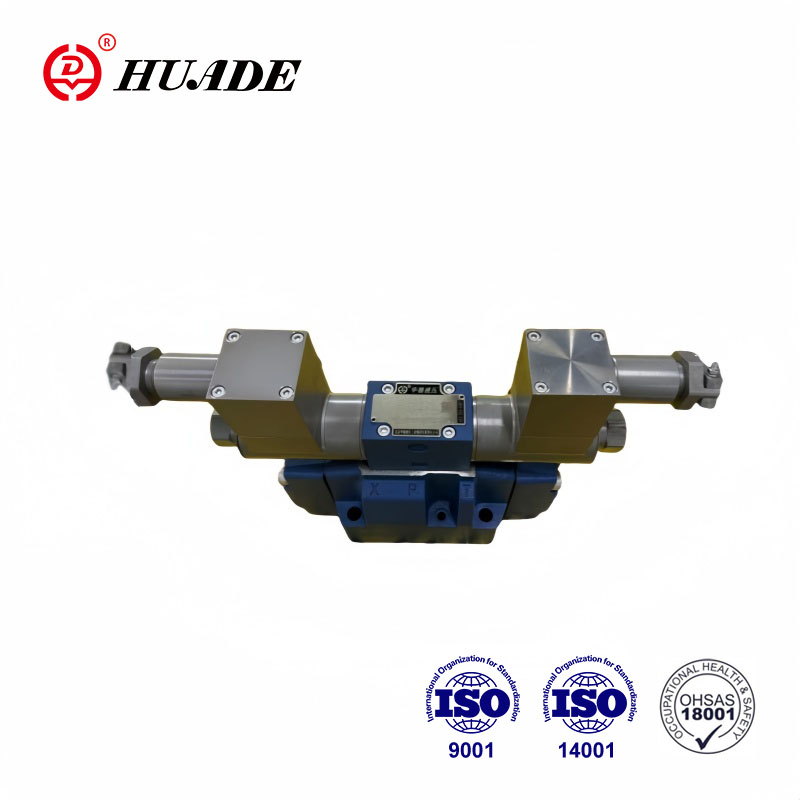

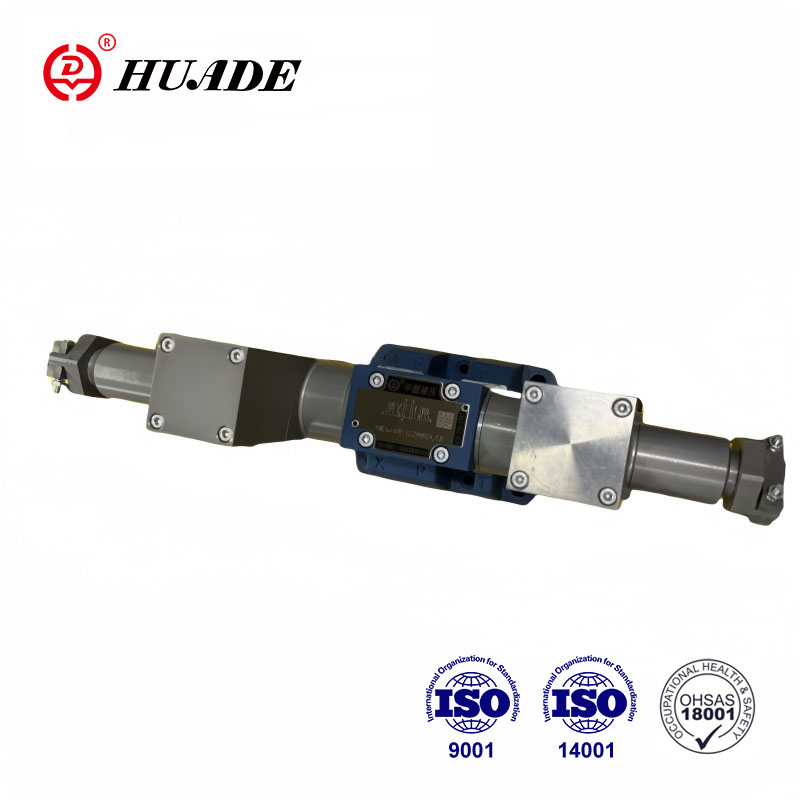

Huade plahvatuskindlad hüdraulilised ventiilid võtavad kasutusele spetsiaalse disaini- ja tootmistehnoloogia, kasutades korrosioonikindlaid kvaliteetseid materjale. Plahvatuskindlat klappi WE10 seeriat kasutatakse laialdaselt plahvatusohtudega, näiteks kaevandamine, kivisöe ja keemiatööstus. Huade on Hiinas usaldusväärne riiklik kaubamärk. Tehasel on täiustatud tootmistehnoloogia ja testimisseadmed ning pöörab suurt tähelepanu toote kvaliteedile.
| Tehnilised andmed | ||
| Fikseerimisasend | Valikuline | |
| Keskkonnatemperatuuri vahemik (℃) | -30 kuni +50 (NBR pitser) | |
| -20 kuni +50 (FKM pitser) | ||
| Kaal | Üksik solenoid (kg) | 5.9 |
| Topelt solenoidid (kg) | 8.9 | |
| Maksimaalne rõhk | Port P, A, B (riba) | 350 |
| Port T (riba) | 210 | |
| Kui töörõhk ületab loa väärtust, peavad pooli sümbol A ja B tegema pordi t tühjendamiseks | ||
| Max. voolukiirus (l/min) | 120 | |
| Voolu ristlõige (neutraalse asendi vahetamine) | Versioon V (MM2) | 11 (a/b → t); 10.3 (p → a/b) |
| Versioon W (MM2) | 2.5 (A/B → T) | |
| Versioon Q (MM2) | 5.5 (A/B → T) | |
| Vedelik | Mineraalõli, mis sobib NBR ja FKM -pitseri jaoks | |
| FOSFAAT ESTER FKM -tihendi jaoks | ||
| Vedeliku temperatuuri vahemik (℃) | -30 kuni +80 (NBR pitser) | |
| -20 kuni +80 (FKM pitser) | ||
| Viskoossuse vahemik MM2/s | 2,8 kuni 500 | |
| Saastumisaste | Vedeliku maksimaalne lubatud aste: klass 9. NAS 1638 või 20/18/15, ISO4406 | |
| Elektriandmed | ||
| Pingetüüp | Alalisvoolu | |
| Saadaolev pinge (V) | 12, 24, 36, 110 | |
| Pingetaluvus (nominaalne pinge) % | -15 kuni +10 | |
| Energiatarve (W) | 35 | |
| Töötsükkel | Pidev | |
| Lülitatud ajavahemik ISO 6403 -ga | ON (MS) | 45 kuni 60 |
| Väljas (MS) | 20 kuni 30 | |
| Lülitatud sagedus (ajad/h) | 15000 | |
| Kaitseklass DIN 40050 järgi | Ip65 | |
| Max. mähiste temperatuur (℃) | +150 | |
Funktsioonid:
▶ standardina kasutatakse otseselt käitatavat tüüpi plahvatuskindlat solenoidi töösuunda slaidiklapi
▶ DIN24 340 A Tüüp kinnituspinnal ISO 4401
▶ Märja tüüpi alalisvoolu plahvatuse kaitse solenoid
▶ 90 ° pöörleva plahvatuse kaitse solenoid
▶ Rõhukindel kamber ei pea mähise väljavahetamisel avama
Rakendus:
Tippime plahvatuskindla klapi on plahvatuskaitse suunaklapp, mida kasutatakse õlvedeliku käivitamise, peatamise ja voolavuse juhtimiseks.
Suunajuhtimisventiilid koosnevad korpusest (1), ühest või kahest solenoidist (2), juhtpoolist (3) ja ühest või kahest tagasivaastusest (4). Eeneenergiaga seotud tingimustes hoitakse kontrollpooli (3) neutraalses või algses asendis tagastamisvedrude abil (4) (välja arvatud impulsipoolid). Juhtimispooli (3) aktiveeritakse niiskete tihvtide solenoidide kaudu (2).
Solenoidi rõhukambri õliga täidetud rahuldava operatsioonihoolduse tagamiseks tuleks tagada.
Juhtimispooli (3) liigutatakse eeldatavasse asendisse solenoid (2) ja lükamisvarda (5) ning
See annab vabavoolu p-st a ja a-t kuni t või p kuni b ja A kuni T.
Kui plahvatuse kaitse solenoid (2) on välja lülitatud, lükatakse juhtventiili element (3)
algsesse asendisse lähtestamise vedruga (4).
Plahvatuskindla solenoidventiili struktuur WE10
Sümbolid
