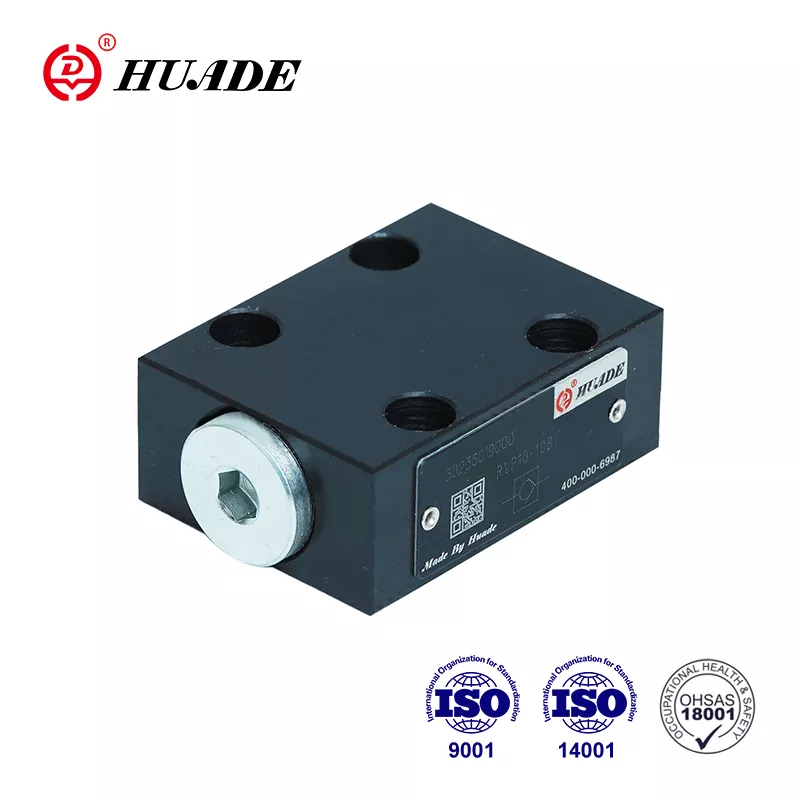

Koostöö Rexrothiga enam kui 7 aastat alates 1979. aastast on Huade® Check Valve RVP 25 ühilduv Rexroth RVP 25 -ga mõistliku hinnaga. See on valmistatud vastupidavast terasest. Kõik Huade® tooted läbivad enne tehasest lahkumist rangeid katseid, et tagada kvaliteet ja neil on üheaastane garantii. Garantiiperioodi jooksul on see vabadus remontida. Huade kaup on vastanud rahvusvahelistele standarditele, nimelt ISO9001, ISO14001 ja ISO45001. Huade® kontrollventiile kasutatakse laialdaselt inseneri- ja ehitusmasinate, metallurgia, tööpinkide jms alal. See on Hiinas vana riiklik kaubamärk.
|
Tehnilised andmed |
|||||||||
|
Suurus |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Töörõhk, max (MPA) |
31.5 |
||||||||
|
Avamisrõhk (MPA) |
0.05 |
||||||||
|
Survelduslik |
mineraalõlid või fosfaatitri |
||||||||
|
Rõhuvedeliku temperatuurivahemik （℃） |
-30 ～+80 |
||||||||
|
Viskoossuse vahemik (MM2/S) |
2,8 ~ 500 |
||||||||
|
Fikseerimisasend |
valikuline |
||||||||
Omadused:
▶ alamplaatühendus
▶ Lekkevaba sulgemine ühes suunas
Rakendus:
Kontrollventiili RVP 25 kasutatakse peamiselt pumba väljalaskeavas tagarõhuventiilina ja ümbersõiduklappina.
Kontrollventiili tüüpi RVP 25 saab kasutada erinevates kõrgpressimiskeskkonnas. Selle ülesanne on eelistatavalt sulgeda voolu leke vabaks ühes suunas ja võimaldada vaba voolu vastassuunas. Struktuuriskeem on järgmine. Põhimõtteliselt koosneb see korpusest (1), Popppet (2) survevedrust (3) ja vedruistmest (4). Popi (2) lööki, mis juhitakse selle välise läbimõõduga, piirab mehaaniline peatus. Sisseehitatud survevedru (3) toetab sulgemisliikumist. Lisaks hoiab survevedru (3) poppi (2) suletud asendis isegi siis, kui klapi läbi voolu pole.
Sümbol
Struktuuriskeem
①Popppet ③Spring ④Springi iste
1. vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.
2. Paak peab tihendama ja õhufilter tuleb paigaldada õhu sissepääsule.
3. Tehasest lahkumisel ilma alamplaadita tooted, vajadusel nende jaoks, palun tellige spetsiaalselt.
4. klapi kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetrile.
5. klapiga seotud pinna karedus on vajalik 0,8 -ni.
6. Paaritustüki pinnaviimistlus on vajalik 0,01/100 mm.
