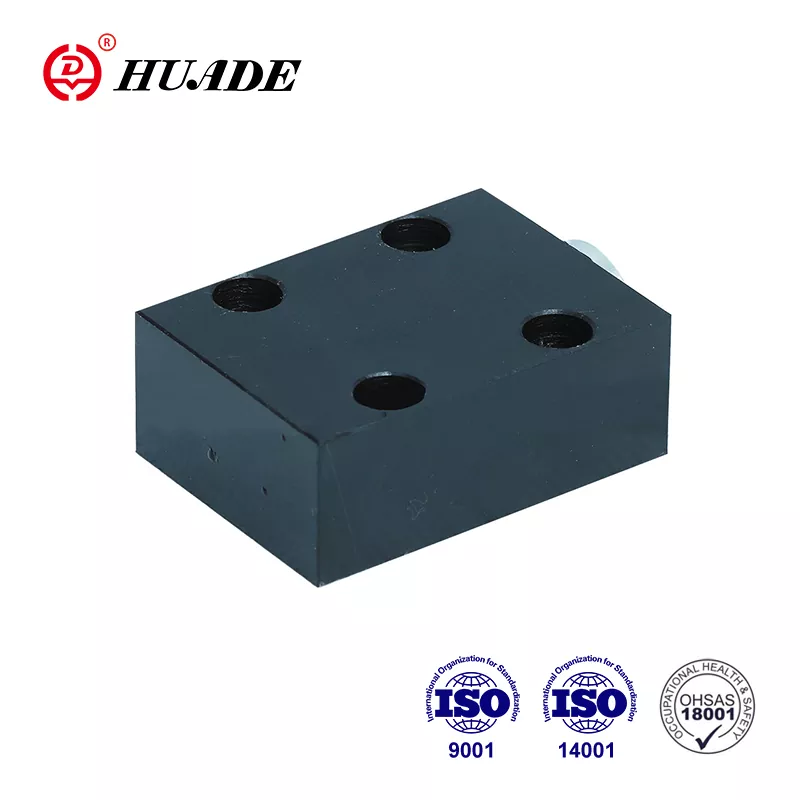

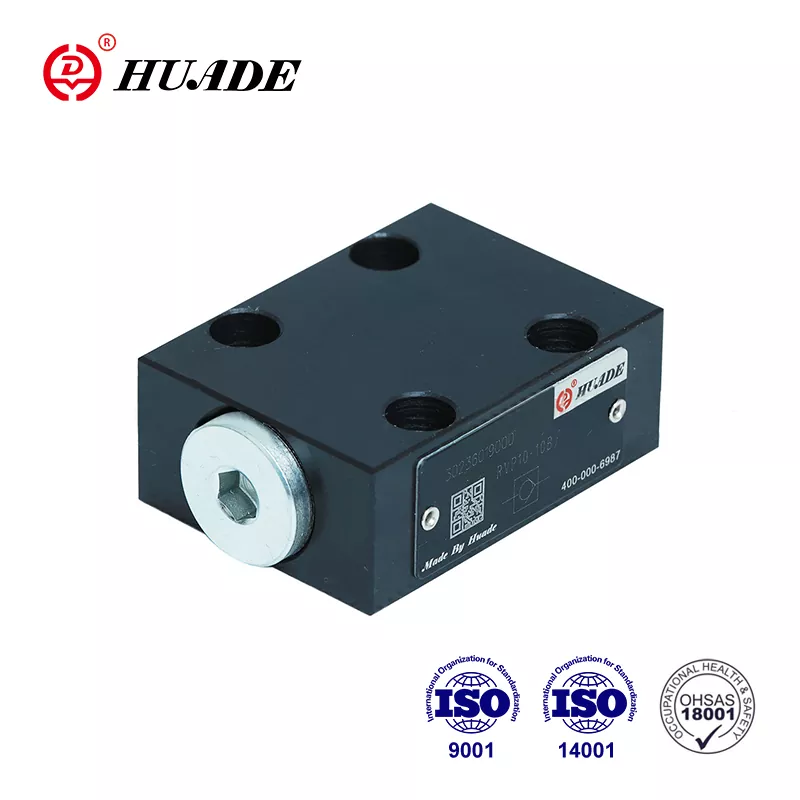

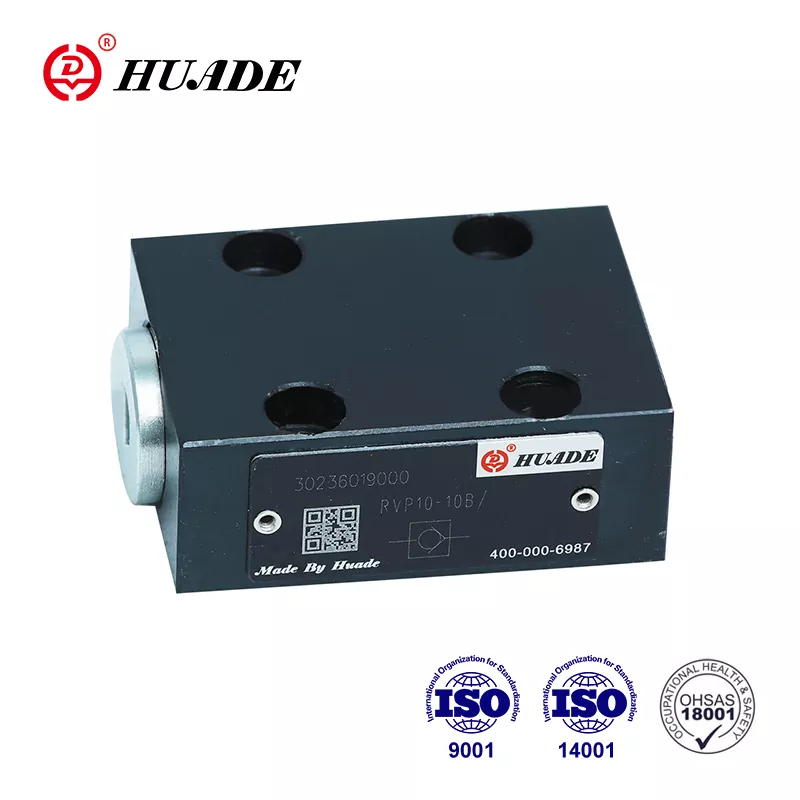

Kontrollklapp RVP 8

Hiina juhtiva hüdraulilise jõuülekande ja juhtimistehnoloogia tootjana võib Huade® tippkvaliteediga tagasilöögiklapp RVP 8 täielikult asendada Rexrothi pakutava RVP 8 seeria. Hind on mõistlikum. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® hüdraulilistel suundventiilidel on suurepärane jõudlus ja need on Hiina tarbijate seas juba populaarsed. Huade® hüdraulikaventiile kasutatakse laialdaselt inseneri- ja ehitusmasinate, metallurgias, tööpinkide jne valdkonnas. Kõik tooted läbivad enne tehasest lahkumist range testimise. Garanteerime iga tagasilöögiklapi kvaliteedi ühe aasta. Garantiiajal on remont tasuta.

Kontrollklapi RVP 8 tooteparameeter

Toote funktsioon ja tagasilöögiklapi RVP rakendus 8

Omadused:

▶ Alusplaadi ühendus

▶ Lekkevaba sulgemine ühes suunas

Rakendus:

Tagasilöögiklappi RVP 8 kasutatakse peamiselt pumba väljalaskeava juures vasturõhuklapi ja möödavooluventiilina.

Kontrollklapi RVP 8 tootmisandmed

Tagasilöögiklapi RVP 8 ülesanne on eelistatavalt sulgeda vooluleke ühes suunas ja võimaldada vaba voolu vastupidises suunas. Põhimõtteliselt koosneb see korpusest (1), hoovast (2), survevedrust (3) ja vedruiste(4). Sellele juhitava paela (2) käik

välisläbimõõt on piiratud mehaanilise tõkkega. Sisseehitatud survevedru (3) toetab sulgemisliikumist. Lisaks hoiab survevedru (3) hoova (2) suletud asendis isegi siis, kui klapi ei voola.

Sümbol

Struktuuriskeem

①Korpus  ②Poppet  ③Vedru  ④Vedruiste

Teade tagasilöögiklapi RVP 8 kohta

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter

3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige need spetsiaalselt.

4. Klapi kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid näidisraamatus loetletud parameetrite järgi

5. Klapiga ühendatud pinna karedus peab olema 0,8/

6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
