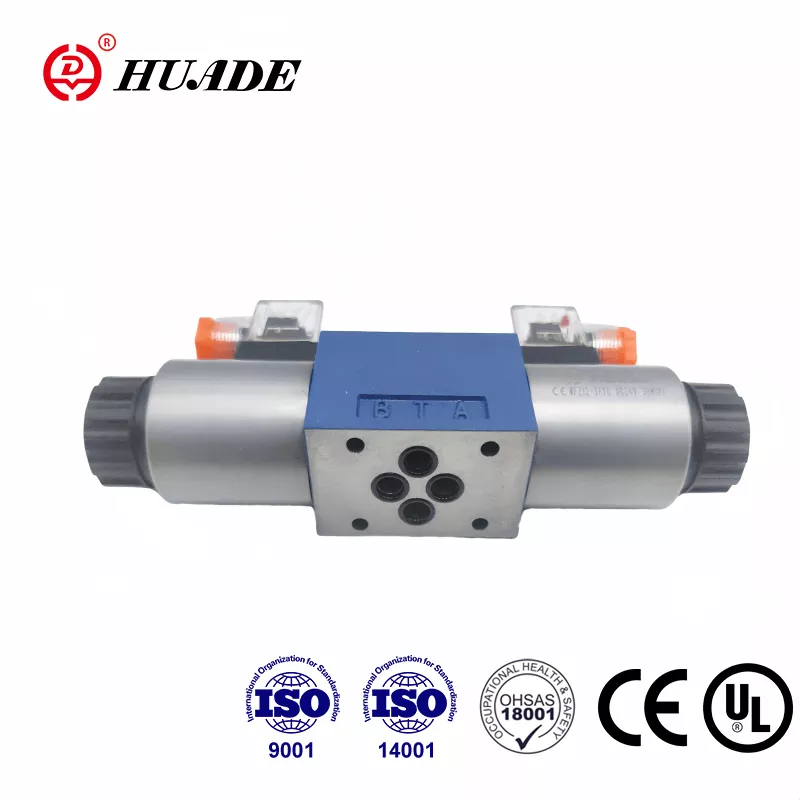

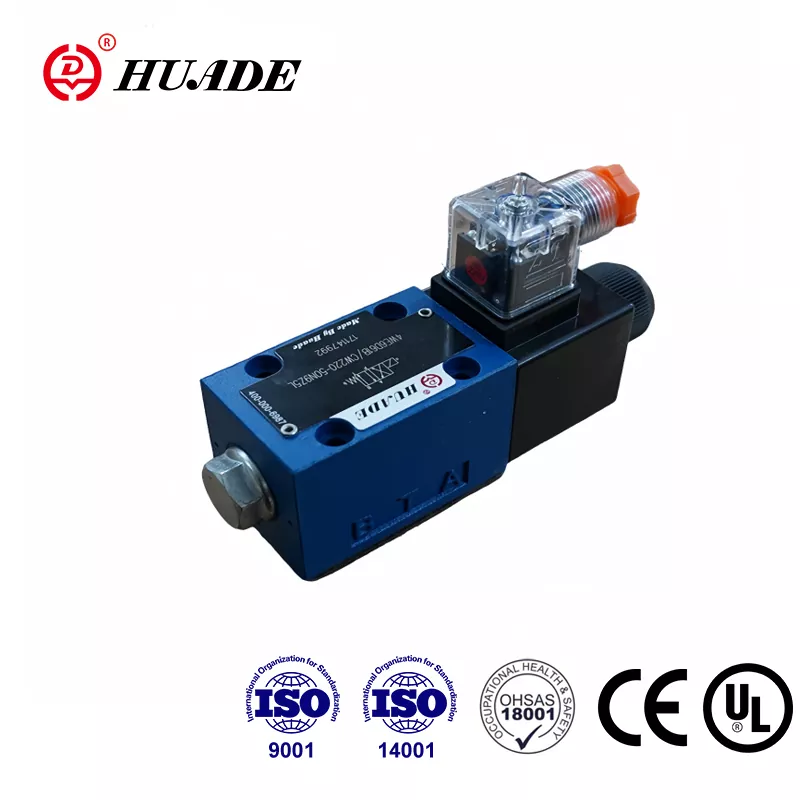

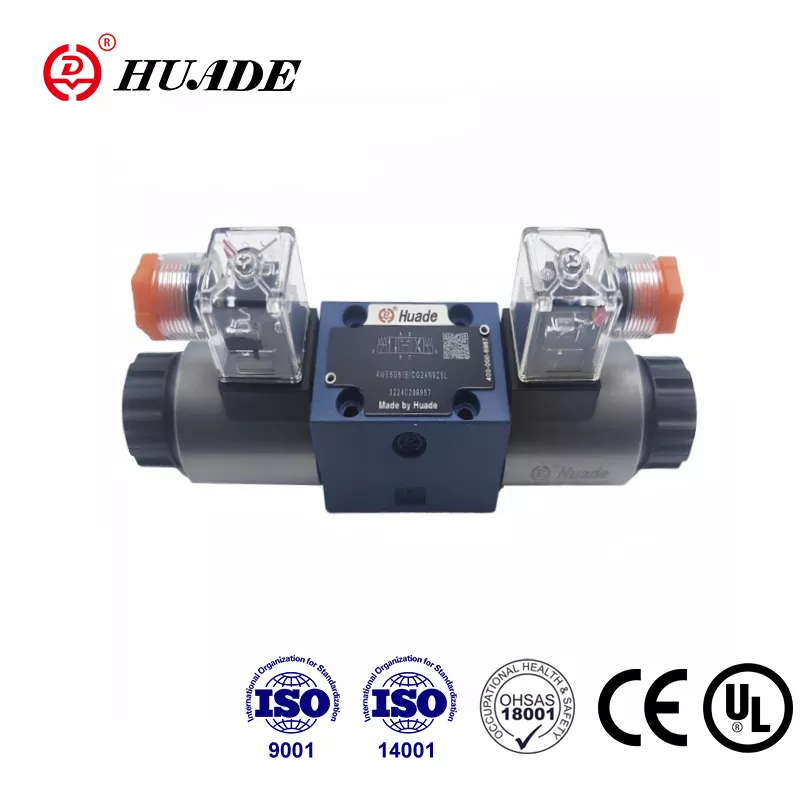

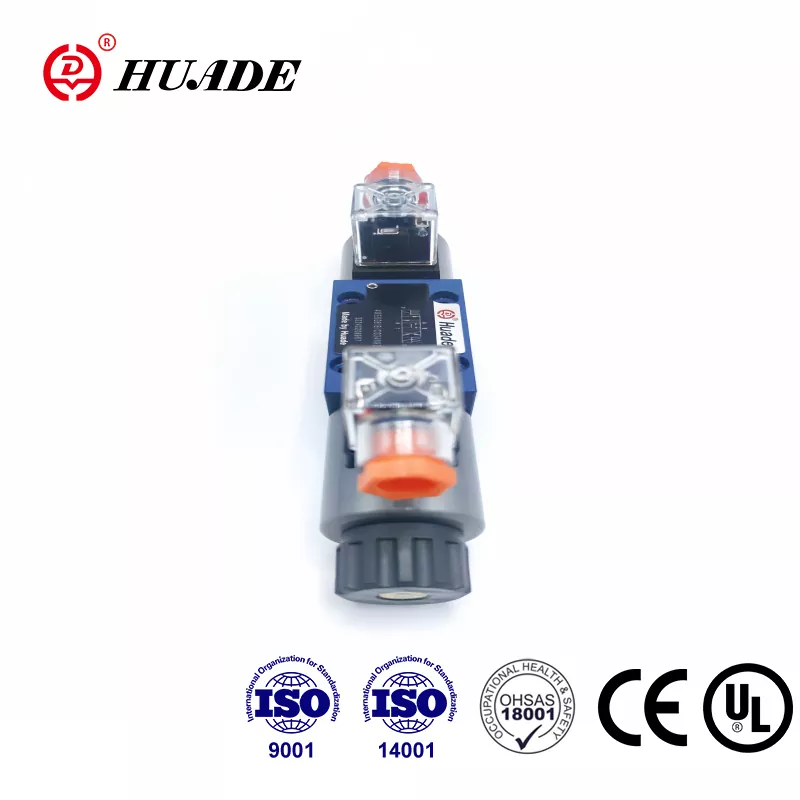

Hiina hüdrotööstuse juhtiva tootjana tegi Huade alates 1979. aastast kaks korda koostööd Rexrothiga. Huade® 4WE 6 Y suundventiili kasutatakse laialdaselt erinevates tööstuskeskkondades. See võib asendada sama mudelit, mida pakub Rexrothi. Seda müüakse metsikult Hiinas ja välisriikides. Huade paneb suurt rõhku kvaliteedile, et tagada iga suunaventiili suurepärane jõudlus. Huadel on 750 täiustatud tootmisseadet, mis on imporditud üle kogu maailma. Solenoid-suunaventiilide seeria on läbinud CE-sertifikaadi. Tehas läbis ISO9001, ISO14001 ja ISO45001. Huade® hüdraulilisi solenoidventiile kasutatakse stabiilse jõudluse tõttu laialdaselt sõjatööstuses ja muudes Hiina valdkondades.
|
Hüdrauliline |
|||
|
Maksimaalne töörõhk Portid A,B,P (Mpa) |
kuni 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
sümbolitega A ja B tuleb porti T kasutada äravooluavana |
|||
|
Maksimaalne vool (l/min) |
80(-);60(～) |
||
|
Survevedelik |
Mineraalõlid või fosfaatester |
||
|
Viskoossusvahemik (mm2/s) |
2,8 ~ 500 |
||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||
|
Saastumise aste |
Hüdraulikavedeliku maksimaalne lubatud saasteaste NAS 1638 klass9. |
||
|
Elektriline |
|||
|
Pinge tüüp |
DC |
AC 50/60Hz |
|
|
Saadaolevad pinged (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Energiatarve (W) |
30 |
||
|
Hoidmisjõud (VA) |
- |
50 |
|
|
Sisselülitusvõimsus (VA) |
- |
220 |
|
|
Kohustus |
pidev |
||
|
Lülitusaeg IS0 6403-le |
SEES (ms) |
25 kuni 45 |
10 kuni 20 |
|
VÄLJAS (ms) |
10 kuni 25 |
15 kuni 40 |
|
|
Kaitse DIN-le |
IP 65 |
||
|
Lülitussagedus (tsüklit/h) |
kuni 15 000 |
kuni 7200 |
|
|
Elektriühenduste korral kaitsejuht (PE) |
|||
Omadused:
▶ Otsene solenoidkäivitatava suunaga poolklapiga suure jõudlusega versioon
▶ Eemaldatava mähisega alalis- või vahelduvvoolu solenoidid
▶ Solenoidi pooli saab pöörata 90°
▶ Elektriühendused kas üksik- või keskühendusena
▶ Spiraali vahetamisel ei ole vaja survekindlat kambrit avada
▶ Käsitsi ületamine, valikuline
▶ Teisaldamismuster Din 24 340 vormile A, ISO 4401 ja CETOP - RP 121H
Rakendus:
Tüüpi 4WE 6 Y suundventiilid on solenoidajamiga suundventiilid. Need juhivad vedeliku käivitamist, seiskamist ja suunda.
Põhimõtteliselt koosnevad suunajuhtventiilid 4WE 6 korpusest (1), ühest või kahest solenoidist (2), juhtpoolist (3) ja ühest või kahest tagasivooluvedrust (4). Pingevabas olekus hoitakse juhtpooli (3) neutraal- või algasendis tagasivooluvedrude (4) abil (välja arvatud impulsspoolid). Juhtpooli (3) käivitatakse märgade tihvtide solenoidide (2) kaudu. . Solenoidide (2) jõud mõjub kolvi (5) kaudu juhtpoolile (3) ja surub selle neutraalasendist soovitud lõppasendisse. See annab vaba voolu punktist P punkti A ja B punkti T või P. B-le ja A-le T-le.
When solenoid (2) is de-energized, the control spool (3) is returned to its neutral position by means of the return springs (4).
Valikuline käsitsi ületamine (6) võimaldab juhtpooli (3) liigutada ilma solenoidi pingestamata.
WE 6 61B ehitusskeem
