Kui vaatate, kuidas buldooser tõstab oma tera või näete tehaserobotit täpselt liikumas, on väike, kuid võimas komponent, mis teeb selle kõik võimalikuks: suunajuhtventiil.
See juhend tutvustab teile kõike, mida peate nende oluliste osade kohta teadma, alates nende toimimisest kuni teie vajadustele vastava õige valimiseni.
Mis on suunajuhtklapp?
Mõelge suunajuhtventiilile (DCV) kui avedelike liiklusreguleerija. Nii nagu foor juhib autosid ristmikul, juhib DCV hüdraulikaõli või suruõhku masinas erinevatel radadel. Need klapid on vedeliku toitesüsteemide "aju", mis ütlevad vedelikule, kuhu ja millal minna.
Miks neid nimetatakse "Bang-Bang" ventiilideks?
Paljud DCV-d töötavad nagu tulede lüliti – need on kas täielikult sisse või välja lülitatud. Vahepositsioon puudub, mistõttu inimesed kutsuvad neid mõnikord "pauk-pauk" klappideks. Kui nad vahetavad, teevad nad seda kiiresti ja täielikult.
Kuidas suunajuhtklapp töötab?
Põhiosad
Igal DCV-l on järgmised põhikomponendid:
Klapi korpus:See on nagu maja, mis hoiab kõike koos. Selle sees on kanalid, kus vedelik saab voolata.
Pool või Poppet:See on liikuv osa, mis tegelikult voolu juhib. Mõelge sellele nagu lükanduks, mis avab ja sulgeb erinevaid teid.
Pordid:Need on ühenduspunktid, kuhu torud kinnituvad. Tavaliselt on need märgistatud:
- P= rõhk (kus vedelik siseneb)
- T= paak (kuhu vedelik naaseb)
- A ja B= täiturmehhanismi pordid (kuhu vedelik läheb tööle)
Täiturseade:See on see, mis pooli liigutab. See võib olla käepide, mida vajutate, elektriline mähis või vedeliku rõhk.
Kuidas see voolu kontrollib
Kui täiturmehhanism pooli liigutab, joondab see klapi korpuse sees erinevad augud ja kanalid. See loob vedeliku läbimiseks uued teed. See on nagu pusletükkide ümberpaigutamine, et luua erinevaid teid.
Suunatud juhtventiilide tüübid
Kuidas nad liiguvad (sisekujundus)
Poolventiilid
Need kasutavad silindrilist tükki (pooli), mis libiseb edasi-tagasi. Need on nagu libisev pusle, kus ühe tüki liigutamine avab ühed teed ja sulgeb teised. Need on mitmekülgsed, kuid võimaldavad väikest leket.
Poppet ventiilid
Need kasutavad palli, koonust või ketast, mis tõuseb voolu võimaldamiseks istmelt või vajutab selle peatamiseks alla. Mõelge pudelis olevale korgile – selle eemaldamisel voolab vedelik välja. Need ventiilid tihendavad väga tihedalt, peaaegu ilma lekketa.
Pöördventiilid
Libisemise asemel pöörlevad need erinevate lõikude joondamiseks. Need on nagu lukus võtme keeramine erinevate uste avamiseks.
Selle järgi, kuidas neid kasutatakse
Manuaalsed ventiilid
Saate neid käsitsi juhtida, kasutades kangi, nuppu või pedaali. Need on lihtsad ja töökindlad, nagu auto manuaalkäigukast.

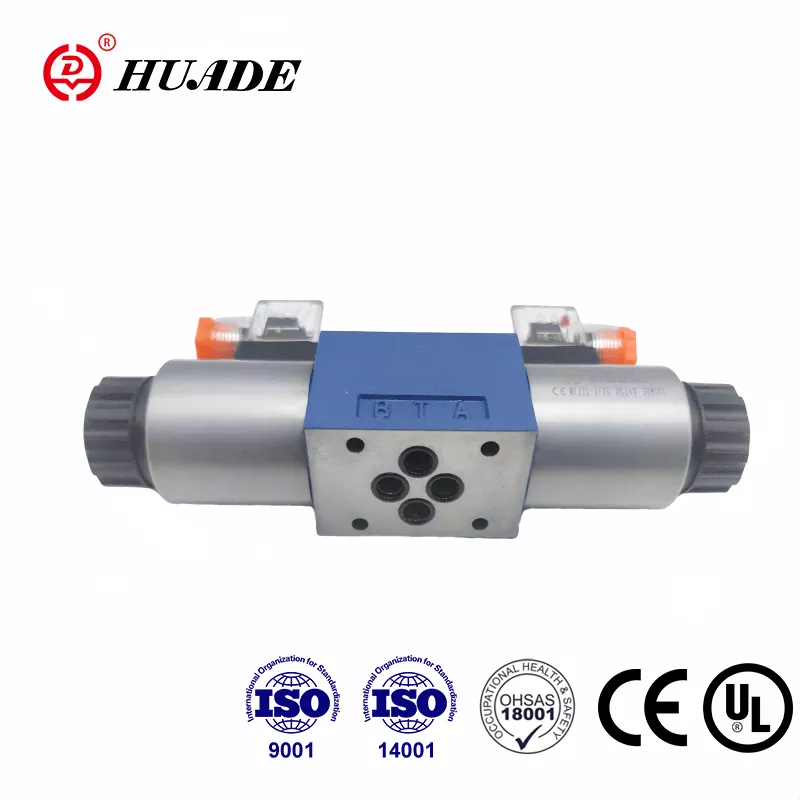

Solenoidventiilid
Neid juhitakse elektriliselt. Kui saadate elektrisignaali, liigutab magnetpool ventiili. See on nagu klapi kaugjuhtimispult.
Pilootjuhitavad ventiilid
Need kasutavad ventiili liigutamiseks vedeliku rõhku. Need on kasulikud siis, kui vajate suure klapi liigutamiseks palju jõudu, näiteks auto roolivõimendi kasutamine.
Positsioonide ja portide arvu järgi
Nimesüsteem võib alguses tunduda segane, kuid tegelikult on see lihtne:
- 2/2 ventiil:2 porti, 2 asendit (nagu sisse/välja lüliti)
- 3/2 ventiil:3 porti, 2 asendit (tavaliselt ühetoimeliste silindrite jaoks)
- 4/2 ventiil:4 porti, 2 asendit (kahetoimeliste silindrite standardvarustuses)
- 4/3 ventiil:4 porti, 3 asendit (sisaldab neutraalset keskmist asendit)
Keskpositsioonid (3-positsiooniliste ventiilide jaoks)
- Avatud keskus:Kõik pordid ühenduvad omavahel – nagu maja kõigi uste avamine
- Suletud keskus:Kõik pordid on blokeeritud – nagu kõigi uste sulgemine
- Tandemkeskus:Rõhk ühendub paagiga, kuid täiturmehhanismi pordid on blokeeritud
- Float Center:Täiturmehhanismi pordid ühendatakse paagiga, kuid rõhk on blokeeritud
Õige ventiili valimine: peamised tehnilised andmed
Voolureiting (Cv)
See näitab, kui palju vedelikku klapp suudab taluda. Seda mõõdetakse gallonites minutis (GPM) rõhulangusel 1 PSI. Mõelge sellele nagu aiavooliku läbimõõdule – suuremad numbrid tähendavad suuremat vooluvõimsust.
Surve reiting
See on maksimaalne rõhk, mida klapp suudab ohutult taluda. Tavaliselt on see tähistatud kui PN (nagu PN350 350 baari puhul) või PSI-na. Ärge ületage seda piiri, vastasel juhul võib klapp ebaõnnestuda.
Reageerimisaeg
Solenoidventiilide puhul on see, kui kiiresti nad suudavad asendit vahetada, tavaliselt mõõdetakse millisekundites. Kiiremad reageerimisajad on paremad rakenduste jaoks, mis vajavad kiireid liigutusi.
Lekkeklass
See hindab, kui hästi klapp tihendab:
- IV klass:Teatud leke (0,01% nimivoolust)
- V klass:Madal leke
- VI klass:Mullikindel (peaaegu ei leki)
Lihtsast nutikaks: juhtimistüübid
Sisse/välja klapid (standardsed DCV-d)
Need on peamised "pauk-pauk" klapid, millest me rääkisime. Need on kas täielikult avatud või täielikult suletud. Need sobivad suurepäraselt lihtsate ülesannete jaoks, nagu osa kinnitamine või silindri täielik pikendamine.
Proportsionaalsed ventiilid
Need on nagu dimmeri lülitid vedeliku voolu jaoks. Selle asemel, et lihtsalt sisse/välja lülitada, võivad need voolukiiruse reguleerimiseks olla osaliselt avatud. See tagab sujuva ja muutuva kiiruse juhtimise. Need sobivad suurepäraselt selliste rakenduste jaoks nagu kraana kasutamine, kus soovite sujuvaid liikumisi.
Servoventiilid
Need on klapimaailma täppisriistad. Need tagavad äärmiselt täpse juhtimise ja reageerivad tagasisidele, et säilitada täpsed asukohad või voolud. Neid kasutatakse tipptasemel rakendustes, nagu lennusimulaatorid ja CNC-masinad.
Reaalmaailma rakendused
Ehitustehnika
- Ekskavaatorid:Kasutage poomi, õla, kopa ja pöörlemise juhtimiseks mitut 4/3 ventiili. Piloodiga juhitavad proportsionaalsed ventiilid tagavad operaatorile sujuva juhtimise.
- Buldooserid:Kasutage DCV-sid tera kaldenurga ja kõrguse ning rööbastee ajamisüsteemide juhtimiseks.
Tootmine
- CNC masinad:Kasutage tööriistade kinnitamiseks solenoid-DCV-sid ja täpseks positsioneerimiseks proportsionaalseid ventiile.
- Koosteliinid:Pneumaatilised DCV-d kasutavad haaratsid, tõstukid ja sorteerimismehhanismid.
Põllumajandus
- Traktorid:Mitme poolklapiga plokid juhivad selliseid töövahendeid nagu adrad ja niidukid.
- Kombainid:DCV-d juhivad päise kõrgust ja puhastusventilaatori kiirust.
Lennundus
- Lennuki maandumisseade:Servoventiilid tagavad täpse ja usaldusväärse juhtimise pikendamiseks ja tagasitõmbamiseks.
- Lennu juhtnupud:Suure jõudlusega servoventiilid võimaldavad fly-by-wire süsteeme.
Turuülevaade: kes mida teeb
Ülemaailmse suunajuhtventiilide turu väärtus on umbes 8–10 miljardit dollarit ja kasvab 5–11% aastas. Peamiste mängijate hulka kuuluvad:
- Bosch Rexroth:Tuntud tugevate hüdroventiilide ja Industry 4.0 integratsiooni poolest
- Parker Hannifin:Pakub laia valikut nii hüdrauliliste kui ka pneumaatiliste rakenduste jaoks
- Eaton/Danfoss:Tugev mobiilse hüdraulika ja nutikate klapitehnoloogiatega
- SMC:Juhtiva kompaktse ja suure vooluhulgaga pneumaatiliste ventiilide tootja
- Tähistus:Uuenduslikud pneumaatilised lahendused, sealhulgas klapisaared ja digitaalsed platvormid
- Moog:Kõrge täpsusega servoventiilid nõudlikeks rakendusteks
Tulevik: nutikad ventiilid ja tööstus 4.0
Nutikad funktsioonid
Kaasaegsed ventiilid muutuvad targemaks sisseehitatud anduritega, mis jälgivad:
- Temperatuur
- Tsüklite arv
- Positsiooni tagasiside
- Voolukiirused
- Saastumise tasemed
Digitaalne integratsioon
Uued ventiilid saavad suhelda selliste protokollide abil nagu:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
See võimaldab neil saata diagnostikaandmeid kesksetesse juhtimissüsteemidesse, võimaldades prognoositavat hooldust.
Ennustav hooldus
Selle asemel, et oodata ventiilide rikkeid, saavad nutikad süsteemid reaalajas andmete põhjal ette näha, millal on vaja hooldust. See vähendab ootamatuid seisakuid ja säästab raha.
Levinud probleemide tõrkeotsing
Klapp ei käivitu
Võimalikud põhjused:Elektrisignaal puudub, mähis põles, juhtrõhk madal
Lahendused:Kontrollige pinget, kontrollige käsitsi ületamist, kontrollige õhu/õli tarnimist
Aeglane või tõmblev liikumine
Võimalikud põhjused:Sisemine leke, saastunud vedelik, vale klapi suurus
Lahendused:Kontrollige lekkeid, vahetage vedelik ja filtrid, kontrollige klapi suurust
Täiturmehhanismi triivib
Võimalikud põhjused:Vale keskasend, kulunud pool, väline leke
Lahendused:Kontrollige klapi konfiguratsiooni, kontrollige sisemist kulumist, kontrollige ühendusi
Väline leke
Võimalikud põhjused:Kulunud tihendid, lahtised poldid, mõranenud korpus
Lahendused:Vahetage tihendid, kontrollige poldi pöördemomenti, kontrollige kahjustusi
Müra või ülekuumenemine
Võimalikud põhjused:Kavitatsioon, klapp liiga väike, rõhk liiga kõrge
Lahendused:Kontrollige vedeliku taset, kontrollige klapi suurust, reguleerige kaitseklapi seadistust
Hoolduse parimad tavad
Regulaarsed ülevaatused
- Kontrollige väliseid lekkeid
- Otsige korrosiooni või kahjustusi
- Veenduge, et kõik ühendused on tihedad
- Testige käsitsi alistamisi
Vedeliku hooldus
- Võtke regulaarselt vedelikku saastumise tuvastamiseks
- Muutke filtreid ajakava järgi
- Hoidke süsteemi temperatuuri alla 140 °F (60 °C)
- Säilitage õige vedeliku tase
Ennetavad tegevused
- Lülitage klapid perioodiliselt ringi, et vältida kleepumist
- Hoidke varuosade laoseisu
- Koolitage operaatoreid õigeks kasutamiseks
- Hooldusajalugu dokumenteerida
Õige valiku tegemine
Suunareguleerimisventiili valimisel arvestage järgmiste teguritega:
Vajalik funktsioon:Kui palju porte ja positsioone vajate?
Rõhk ja vool:Millised on teie süsteeminõuded?
Vedeliku tüüp:Hüdraulikaõli, õhk, vesi või spetsiaalsed vedelikud?
Kontrollimeetod:Käsitsi, elektriline või pilootrežiim?
Keskkond:Temperatuur, tolm, ohtlikud alad?
Eelarve:Esialgne maksumus vs pikaajaline töökindlus
Järeldus
Suunavad juhtventiilid on tänapäevaste masinate laulmata kangelased. Need ventiilid võimaldavad kontrollitud liikumist ehitusplatsil asuvast ekskavaatorist kuni koosteliini robotini. Tehnoloogia arenedes muutuvad ventiilid nutikamaks ja integreeruvad paremini digitaalsüsteemidega, kuid nende põhiülesanne jääb samaks: vedeliku voolu juhtimine kasuliku töö loomiseks.
Ükskõik, kas projekteerite uut süsteemi, otsite olemasolevat tõrkeotsingut või proovite lihtsalt aru saada, kuidas asjad toimivad, suunajuhtventiilide mõistmine avab ukse meid iga päev ümbritsevate voolusüsteemide mõistmiseks.
DCV-de edu võti on õige klapitüübi sobitamine teie konkreetsete rakendusvajadustega, nende õige hooldamine ja arenevate tehnoloogiatega kursis püsimine. Selle vundamendiga olete hästi varustatud, et teha nende kriitiliste komponentide kohta teadlikke otsuseid.
