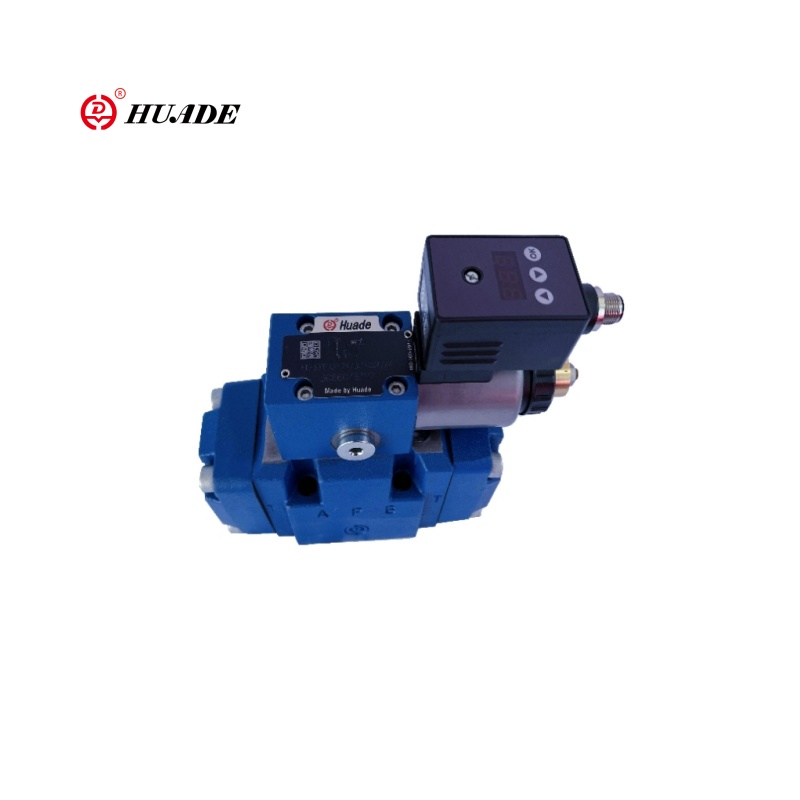

Proportsionaalne rõhk redutseeriv ventiil 3DRE-7X

Kolmesuunaline piloodiga töötav proportsionaalne rõhk redutseeriv ventiil 3DRE-7X on ülitäpse rõhukontrolli komponent, mis reguleerib väljalaske rõhu elektrisignaali suhte kaudu. Lisaks rõhu redutseerimisfunktsioonile suudab see realiseerida T-port mahalaadimist, energiat säästa ja soojust vähendada. Ventiili juhib väike voolupiloodiklapp, mis on täpsem reguleerimisel ja millel on vähe energiatarbimist.

Proportsionaalse rõhu redutseerimise produktiparameeter 3DRE-7X

Toote funktsioon ja proportsionaalse rõhu vähendamise ventiili 3DRE-7X rakendamine

Funktsioonid:

▶ kolmesuunaline versioon

▶ Töötamine proportsionaalse solenoidi abil koos pöörleva mähisega

▶ alamplaadi kinnitamiseks

A

▶ maksimaalne rõhu piirang, valikuline

▶ Ventiili ja juhtimiselektroonika ühest allikast

▶ Integreeritud elektroonika (OBE) (tüüp HD-3DRE (M) E):

- Käsu väärtuse rõhu iseloomuliku kõvera vähene tootmisoll

▶ väline juhtimise elektroonika (tüüp HD-3DRE (M)

▶ Lineaarne käsu väärtuse rõhu iseloomulik kõver

Rakendus:

Kolmesuunalist piloodiga töötavat proportsionaalset rõhku vähendavat ventiili 3DRE-7X saab kasutada tööstuslikes hüdrosüsteemides, insenerimasinates, katseseadmetes ja katsepinkides, kosmose- ja laevaehituses, metallurgiliste seadmete kõrge temperatuuriga hüdrosüsteemides (näiteks pidevad valamismasinad) jne.

Proportsionaalse rõhu vähendava ventiili funktsioon ja osa 3DRE-7X

Funktsioon, jaotis

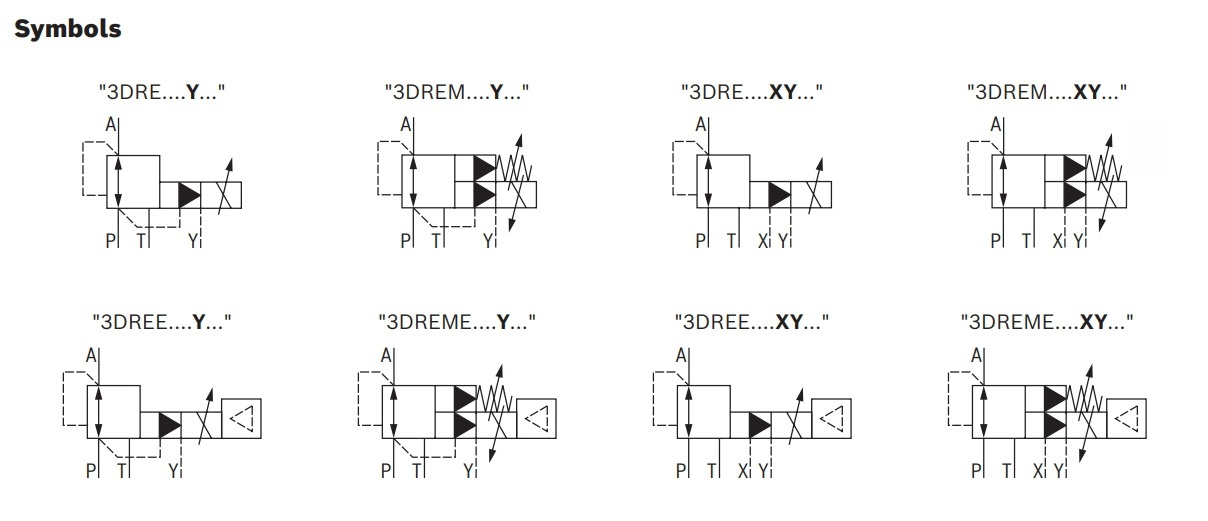

Klapitüübid 3DRE (M) ja 3DRE (M) E on elektriliselt töötavad 3-suunalised rõhu vähendavad ventiilid, millel on ajami rõhu piiramine.

Neid kasutatakse süsteemi rõhu redutseerimiseks (p kuni a) ja piirangud (A kuni t).

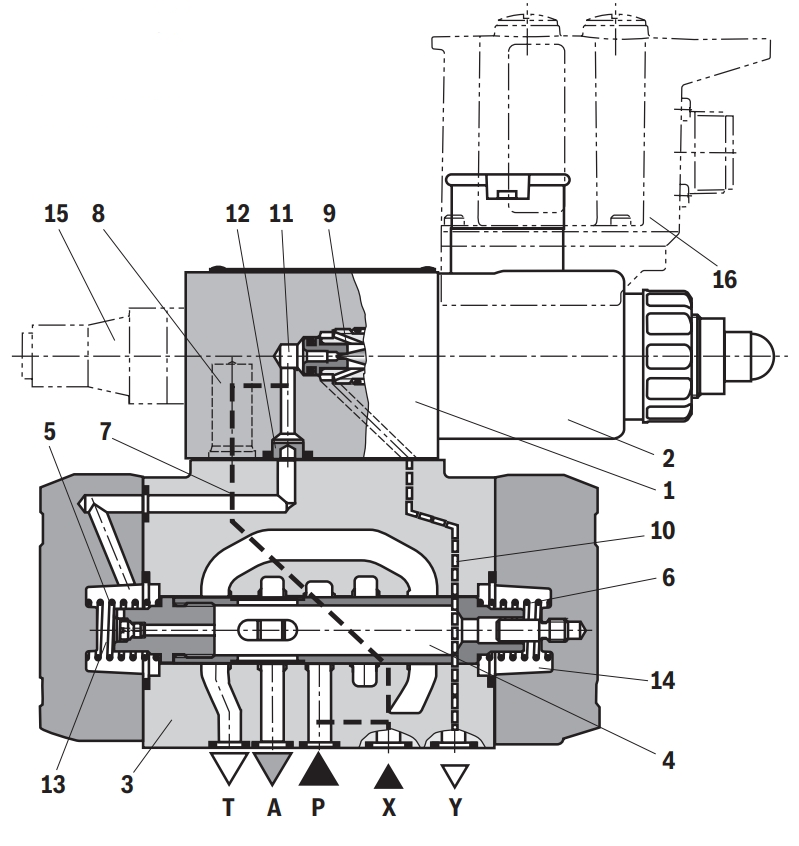

Ülesehitus

Ventiilid koosnevad kahest peaassamblist:

A

▶ Põhiklapp (3) koos peamise juhtimispooliga (4)

Funktsioon

▶ Käsu väärtusest sõltuv rõhu seadistamine, mis vähendatakse pordis A-s pilootjuhtimisventiili kaudu (1).

▶ Despressuriseeritud pordiga P hoiavad vedrud (5) ja (6) peamist juhtimispooli (4) keskses asendis.

Sel moel takistatakse käivitushüpet ajami juures.

▶ Voolukontrolleri (8) kaudu puurkambri (11) kaudu puurkambri (11) kaudu drossellünga (9) kaudu joone (10) kaudu joone (10) kaudu. See ühendus tuleb viia null rõhu all paaki.

Rõhu vähendamine

▶ Pilootide rõhu kogunemine juhtimiskambris (11) käsu väärtuse funktsioonina.

▶ Rõhu kogunemine vedrukambris (13) düüsi (12) ja peamise juhtimispooli (4) liikumise paremale.

Hüdrauliline vedelik voolab P -st A -ni A -ni.

▶ Amistaja rõhk sadamas A on saadaval kevadkambris (14).

▶ Rõhu suurendamine sadamas A -s Pilootide juhtventiili (1) määratud rõhule viib peamise pooli (4) liikumiseni vasakule. Rõhk sadamas A on peaaegu identne pilootide juhtventiili (1) seatud rõhuga (1).

Rõhu piirang

▶ Kui rõhk pordi A -s ületab pilootide juhtventiili (1) seatud rõhu, liigutatakse peamine juhtimispooli (4) vasakule.

▶ See avab ühenduse A -st T -st ja piirab pordi A -s olevat rõhku käsu väärtuse väärtuseni.
