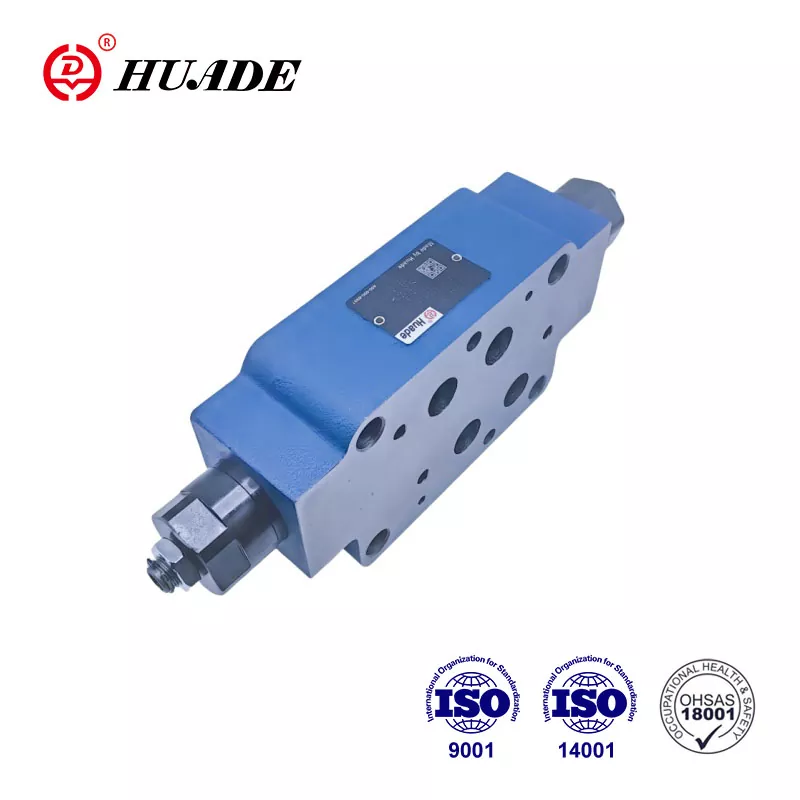

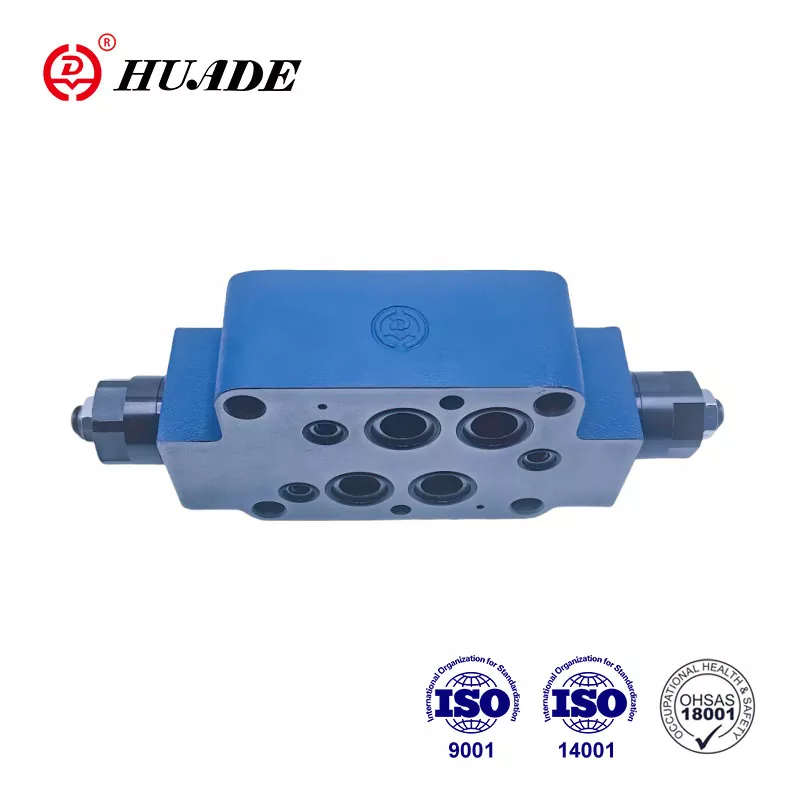

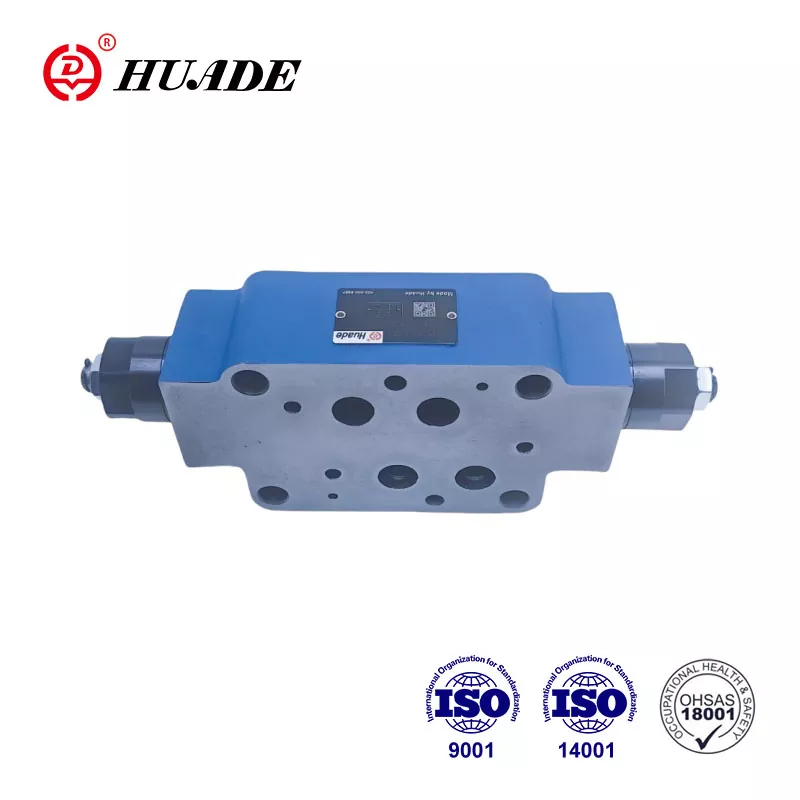

Sandwich-plaadi konstruktsioon Klapid tüüpi Z 2 FS 16 on topeltdrosseli/tagasilöögiklapid. Selle ventiili ülesanne on juhtida sisse- või väljalaskevoolu. Asjaolu, et Huade® Z 2 FS 16 saab asendada Rexroth® Z2FS 16 3XB, tuleneb peamiselt pikaajalisest koostööst Rexrothiga. Tehas kontrollib rangelt toote kvaliteeti ja kõik drosselklapi tagasilöögiklapid vastavad rahvusvahelistele standarditele.
|
Tehnilised andmed (väljaspool neid parameetreid rakenduste puhul võtke meiega ühendust!) |
|||
|
Suurus |
6 |
16 |
22 |
|
Maksimaalne vooluhulk (l/min) |
80 |
250 |
350 |
|
Maksimaalne töörõhk (MPa) |
31.5 |
35 |
|
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
||
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
||
|
Vedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||
Omadused:
▶ Sandwich-plaadi disain
▶ Teisaldamismuster standardile DIN 24 340, alates A, ISO 4401 ja CETOP - RP 121H
▶ Põhi- või juhtvoolu piiramine kahe teeninduspordiga
▶ Mõõdiku sisse- või väljalülitamise juhtimine.
Rakendus:
Drosselklappe Z 2 FS 16 kasutatakse põhi- või juhtõli voolu piiramiseks ühes või kahes teeninduspordis.
Klapid tüüp Z 2 FS 16 on kahekordse drossel-/tagastusventiilid mitmekihilise konstruktsiooniga. Kaks sümmeetriliselt paigutatud drossel-/kontrollklappi piiravad voolu (reguleeritavate gaasipoolide abil) ühes suunas ja võimaldavad vaba tagasivoolu teises suunas.
Peavoolu piiramine
Kahekordne drossel-/kontrollklapp on paigaldatud suunaventiili ja alamplaadi vahele, et muuta täiturmehhanismi kiirust (peavoolu piiraja).
Piloodi voolu piiramine
Pilootjuhitavate suunaventiilide puhul võib topeltdrosseli/tagasilöögiklappi kasutada juhtõhuklapi reguleerimiseks (pilootvoolu piiramine). Sel juhul paigaldatakse see peaklapi ja juhtventiili vahele.
Topeltdrosseli/tagasilöögiklapi struktuur, tüüp Z 2 FS 16 3XB
Hüdraulikasüsteemide põhimõte
