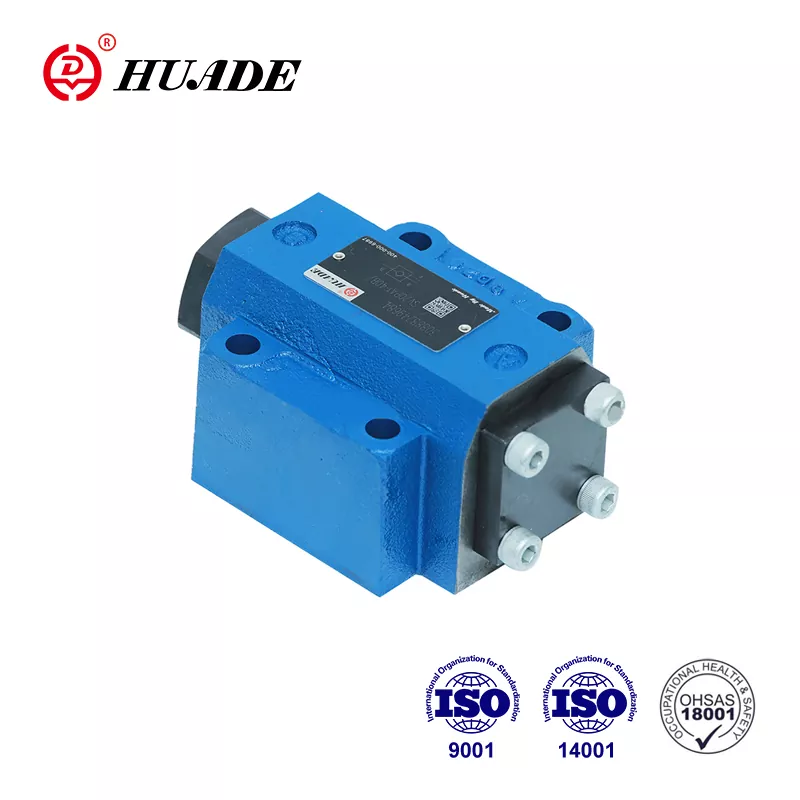

Tüüp DR 10 DP on rõhu vähendamise ventiil, mida kasutatakse rõhu reguleerimiseks. See, et Huade® surveklapid suudavad asendada Rexrothi pakutavaid sama seeria tooteid, tuleneb eelkõige pikaajalisest koostööst Rexrothiga. Võrreldes teiste sarnaste kaubamärkidega on Huade® tooted tehnoloogiliselt arenenumad ja vastupidavamad. Nende rõhualandusventiilide hinnad on suhteliselt odavad. Tehas on riigi võtmeettevõte ja sellel on Hiinas hea maine.
|
Maksimaalne töörõhk (port P) (MPa) |
kuni 31.5 |
|
Max sekundaarne rõhk (port A) (MPa) |
kuni 2,5; kuni 7,5; kuni 15,0; kuni 21,0; kuni 31,5 |
|
Maksimaalne vasturõhk (pordid T(Y)) (MPa) |
kuni 16 |
|
Maksimaalne vooluhulk (l/min) |
kuni 80 |
|
Survevedelik Mineraalõli |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
|
Viskoossusvahemik (mm²/s) |
10-800 |
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|
Saastumise aste (um) |
Vedeliku maksimaalne lubatud saasteaste on NAS 1638 klass 9. |
|
Kaal (kg) |
ca 3 |
Omadused:
▶ Alusplaadile paigaldamiseks
▶ 4 rõhuvahemikku
▶ 4 seadistuselementi
. Pöördnupp
. Hex. peavarrukas kaitsekorgiga
. Lukustatav skaalaga pöördnupp
. Skaalaga pöördnupp
▶ Manomeetri pordiga
▶ Valikuline tagasilöögiklapp
▶ Teisaldamismuster standardile DIN 24 340, vorm D, ISO 5781 ja CETOP - RP 121H
Rakendus:
Süsteemi rõhu vähendamiseks kasutatakse DR 6 DP-tüüpi rõhualandusventiili.
Klapi tüüp DR 10 DP on otsejuhitav 3-suunaline ventiil, millel on rõhu alandamise funktsioon alandatud rõhu poolel.
Rõhu seadistamine toimub rõhu seadistuselemendi (1) abil.
Puhkeseisundis on klapp tavaliselt avatud ja vedelik võib takistamatult voolata pordist B porti A. Rõhk pordis A on ka pooli (2) otsas, juhtnööri (4) kaudu, mis on survevedru vastas ( 3). Kui rõhk pordis A saavutab vedru (3) seatud rõhutaseme, liigub pool (2) juhtasendisse ja hoiab rõhku pordis A konstantsena.
Vedelik ventiili juhtimiseks võetakse pordist A kontrollpuurimise teel.
Kui rõhk pordis A tõuseb välisjõudude mõjul veelgi, liigutatakse pooli (2) veelgi rohkem survevedru (3) poole.
See põhjustab voolutee avanemise üle kontrollmaa(5) juhtpoolis(2) paaki (port Y) . Seejärel voolab paaki piisavalt vedelikku, et vältida rõhu edasist suurenemist.
Vedrukamber (6) tühjendatakse paaki väljastpoolt pordi Y kaudu.
Saadaval on valikuline tagasilöögiklapp (7), mis võimaldab vaba voolu pordist A porti B.
Manomeetri ühendus (8) võimaldab jälgida sekundaarrõhku.
DR10DP 1-40B struktuur
DR10 DP sümbolid
