Hüdrauliliste ja pneumaatiliste süsteemide maailmas on täppisjuhtimine ülimalt tähtis. Olenemata sellest, kas kasutate raskeid masinaid, tööstusautomaatikaseadmeid või keerukaid tootmissüsteeme, võib vedeliku voolu ja suuna täpse juhtimise võimalus muuta sujuva töö ja kuluka ebatõhususe vahel. See on koht, kus proportsionaalsed suundventiilid säravad tänapäevaste vedelikujõusüsteemide ühe olulisema komponendina.

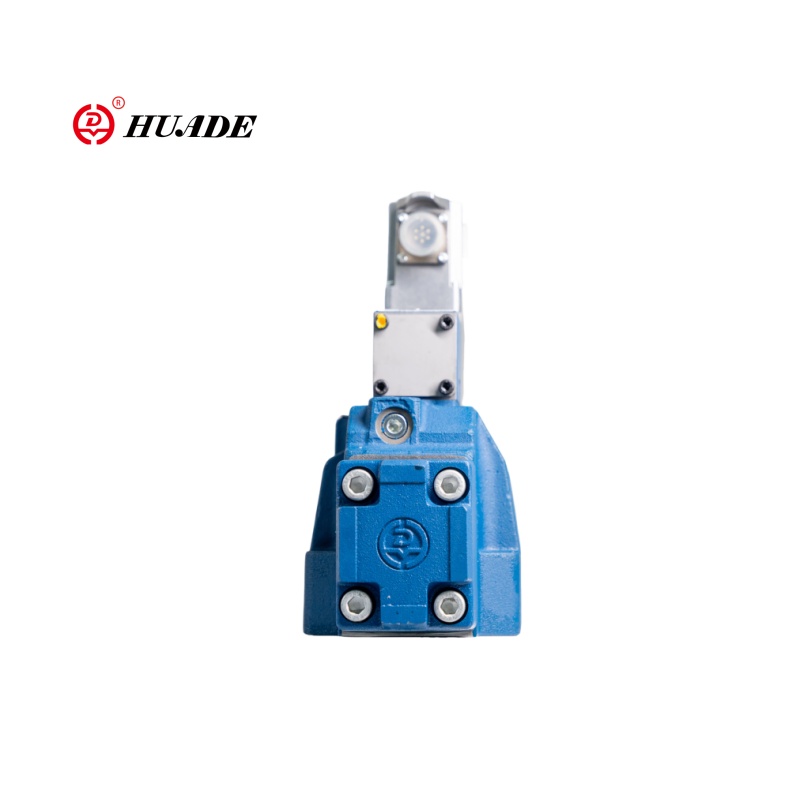

Proportsionaalne suundventiil on täiustatud tüüpproportsionaalne ventiilmis ühendab voolu juhtimise ja suunajuhtimise funktsioonid ühes keerukas komponendis. Erinevalt traditsioonilistest on/off ventiilidest, mis töötavad lihtsates kahendolekutes, tagavad proportsionaalsed suunaventiilid hüdraulika- või pneumaatilise vedeliku suuna ja voolukiiruse astmeliselt muutuva juhtimise.
Nende ventiilide peamine eristav omadus on nende võime pakkuda proportsionaalset reaktsiooni. See tähendab, et klapi avanemine ja järelikult ka voolukiirus on otseselt võrdeline selle vastuvõetava sisendsignaaliga. Kui suurendate juhtsignaali 50%, suureneb klapi ava 50%, mille tulemuseks on voolukiiruse vastav muutus.
Proportsionaalse suunaventiili töö põhineb keerukatel elektrohüdraulilistel või elektropneumaatilistel juhtimismehhanismidel. Oma tuumas sisaldab klapp pooli või hoova, mis liigub hoolikalt töödeldud korpuses, et juhtida vedeliku vooluteid.
Juhtimissüsteem koosneb tavaliselt elektroonilisest kontrollerist, mis võtab vastu sisendsignaale anduritelt, juhtkangidest või arvutisüsteemidest. See kontroller saadab seejärel täpsed elektrilised signaalid servoventiilidele või proportsionaalsetele solenoididele, mis positsioneerivad põhiventiili pooli. Täiustatud mudelid sisaldavad tagasisidesüsteeme koos asendianduritega, mis jälgivad pidevalt pooli asendit ja teevad täpse juhtimise tagamiseks reaalajas muudatusi.
Klapi korpus sisaldab mitut porti, mis ühendatakse hüdroahela erinevate osadega. Pooli täpselt positsioneerides saab klapp suunata vedeliku voolu nende portide vahel, kontrollides samal ajal voolukiirust. See kahekordne funktsionaalsus välistab vajaduse eraldi suuna- ja voolureguleerimisventiilide järele, lihtsustades süsteemi disaini ja parandades reageerimisaega.
]Õpikuidas proportsionaalsed ventiilid töötavadüksikasjalikult]
Need ventiilid suudavad saavutada äärmiselt peent juhtimiseraldusvõimet, sageli paremat kui 0,1% täisskaalast, võimaldades hüdrauliliste ajamite ja mootorite sujuvat ja täpset tööd.
Pakkudes täpselt vajaliku vooluhulga, vähendavad need ventiilid energia raiskamist, vähendavad soojuse teket ja pikendavad komponentide eluiga.
Otsene elektrooniline juhtimine välistab viivitused ja ebatäpsuse, mille tulemuseks on kiirem reageerimisaeg ja parem dünaamiline jõudlus.
Kuna liikuvaid osi on vähem ja mehaanilisi ühendusi ei kuluks, vajavad need tavaliselt harvemat hooldust ja nende kasutusiga on pikem.
[Vaata rohkemhüdraulilised proportsionaalsed ventiilid]
Õige proportsionaalse suunaventiili valimine nõuab mitme teguri hoolikat kaalumist. Vooluvõimsus on põhiline – klapi suurus peab vastama rakenduse maksimaalsetele vooluvajadustele, säilitades samal ajal hea juhtimise eraldusvõime madalamate voolukiiruste korral.
Rõhuväärtused peavad vastama süsteemi nõuetele või ületama asjakohaseid ohutusvaru. Ventiili rõhulanguse omadusi tuleks hinnata, et tagada piisav vool vajalike süsteemirõhkude juures.
Juhtsignaali ühilduvus on ülioluline. Klapi sisendnõuded peavad vastama saadaolevatele juhtsignaalidele, olgu siis analoogpinge, voolu või digitaalse sideprotokolliga. Mõned kaasaegsed ventiilid pakuvad maksimaalse paindlikkuse tagamiseks mitut sisendivalikut ja programmeeritavaid reageerimiskõveraid.
Arvesse tuleb võtta keskkonnategureid, nagu töötemperatuuri vahemik, saastatuse tase ja kokkupuude vibratsiooniga. Tööstusliku kvaliteediga klapid pakuvad tavaliselt paremat jõudlust karmides keskkondades võrreldes tavaliste mobiilsete hüdroventiilidega.
Proportsionaalsed suunaventiilid kujutavad endast olulist edasiminekut vedeliku võimsuse reguleerimise tehnoloogias. Nende võime pakkuda täpset, lõpmatuseni muutuvat juhtimist nii voolu suuna kui ka kiiruse üle muudab need kaasaegsetes hüdro- ja pneumaatilistes süsteemides asendamatuks. Kuigi need nõuavad suuremat alginvesteeringut võrreldes lihtsate sisse/välja klappidega, õigustavad täpsuse, tõhususe ja süsteemi jõudluse eelised sageli kulusid.
Kuna automatiseerimine areneb edasi ja täpsusnõuded muutuvad karmimaks, mängivad proportsionaalsed suunaventiilid vedeliku toitesüsteemides üha olulisemat rolli. Kaasaegsete hüdraulika- ja pneumaatiliste seadmetega töötavate inseneride ja tehnikute jaoks on nende võimaluste ja õige kasutamise mõistmine hädavajalik.
Olenemata sellest, kas projekteerite uut süsteemi või uuendate olemasolevat, pakuvad proportsionaalsed suunaventiilid täpsust ja paindlikkust, mis on vajalik tänapäevaste nõudlike jõudlusnõuete täitmiseks, luues samal ajal aluse tulevastele automatiseerimise edusammudele.
