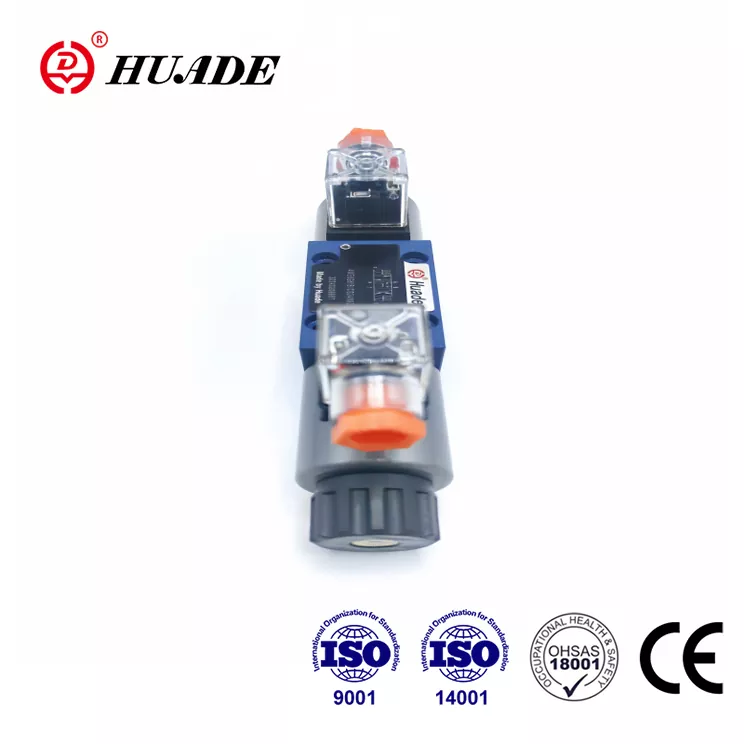

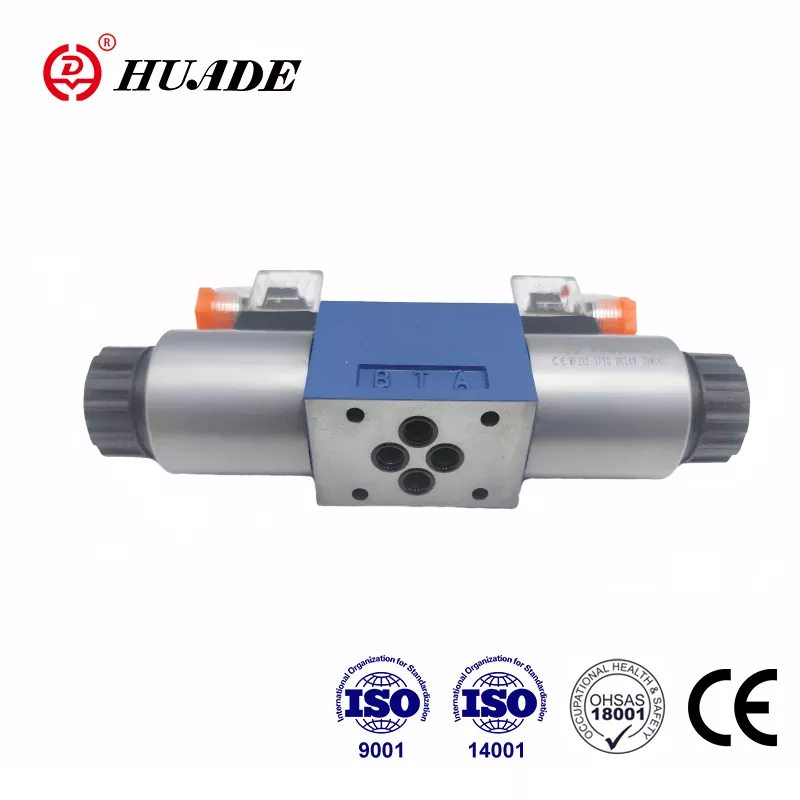

Huade Hydraulics '4WE6 seeria kasutab samu tootmisstandardeid nagu Rexroth, mis võib asendada Rexrothi suunaklapi 4WE6 seeria. Huade’s 4WE6 seeria on solenoidiga töötav 4-suunaline/3-positsiooniline suunajuhtimisventiil, mis on loodud otsese asendajana Rexrothi samaväärse seeria jaoks. Identsete teisaldamise mõõtmete ja jõudlusparameetritega tagab suunaklapi 4WE6 sujuva integreerimise olemasolevatesse hüdrosüsteemidesse, pakkudes samal ajal 20-30% kulude kokkuhoidu.
| Hüdrauliline | |||
| Maksimaalne rõhupordid A, B, P (MPA) | kuni 35,0 | ||
| Port T (㎫) | 21 (-); 16 (～) | ||
| Sümbolite A ja B korral tuleb pordi T kasutada äravoolu portina, kui töörõhk on lubatud paagi rõhust kõrgem. | |||
| Max.flow (l/min) | 80 (-); 60 (～) | ||
| Rõhuvedelik | Mineraalõlid või fosfaatitri | ||
| Viskoossuse vahemik (MM2/S) | 2,8 ~ 500 | ||
| Rõhuvedeliku temperatuurivahemik （℃） | -30 ～+80 | ||
| Saastumisaste | Hüdraulilise vedeliku maksimaalne lubatud aste NAS 1638 Class9. Seetõttu soovitame filtrit, mille minimaalne peetumiskiirus on β10 ≥75 | ||
| Elektri- | |||
| Pinge tüüp | Alalisvoolu | AC 50/60Hz | |
| Saadaolevad pinged (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Energiatarve (W) | 30 | ||
| Hoides võim (VA) | - | 50 | |
| Sisselülitusvõimsus (VA) | - | 220 | |
| Kohustus | pidev | ||
| Aja vahetamine IS0 6403 | ON (MS) | 25 kuni 45 | 10 kuni 20 |
| Väljas (MS) | 10 kuni 25 | 15 kuni 40 | |
| Kaitse Dinile | IP 65 | ||
| Lülitussagedus (tsüklid/h) | kuni 15000 | kuni 7200 | |
▶Tüüp:Solenoidiga toime pandud pooli tüüpi suunaklapp
▶Positsioonid/pordid:4-suunaline, 3-positsioon
▶Rõhureiting:Kuni 315 baari
▶Vooluvõimsus: kuni 80 l/min
▶Pingevalikud:24 V DC / 110V AC / 220 V AC
▶Pordi suurus:Ng6
▶Tihendmaterjalid:NBR/FKM
Eelised vs Rexroth
✔huaadi suunaklapid 4WE6 saavad täielikult vahetatavaks sama seeriaga, mida pakuvad Rexroth, näiteks kinnitusmõõtmed, teisaldamine ja elektrilised pistikud.
✔ Huade suundventiilid 4WE6 on lokaliseeritud tootmise osas kulutõhusam vähendab tarneaega ja hinnakujundust.
✔ Huade'il on range QC kontrollisüsteem, mida kõiki tooteid testitakse 100% lekke, rõhu stabiilsuse ja tsükli tööajaga.
Tüüpilised rakendused
Huade'i diectional Control Aves 4WE6 kasutatakse metsikult mobiilse hüdraulika, tööstusmasinate ja taastuvenergia süsteemides ECT.
4WE6 61b struktuuriskeem

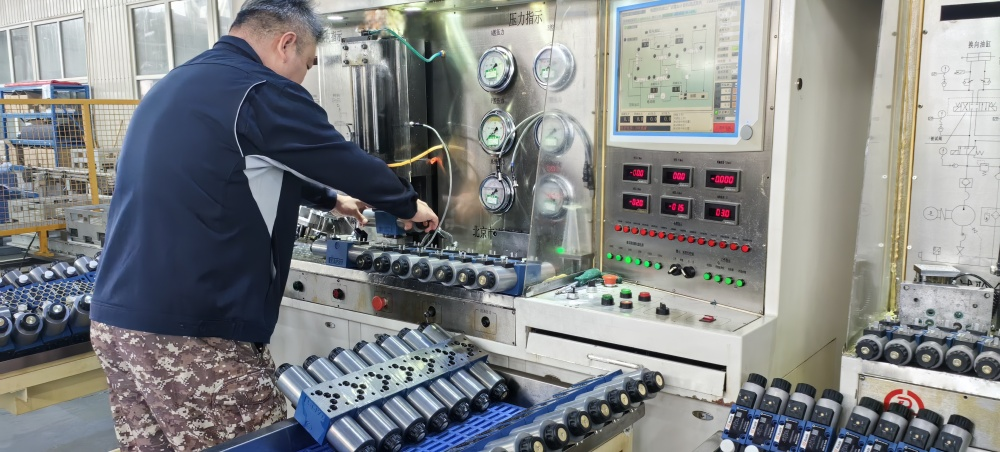

Stressitestimine

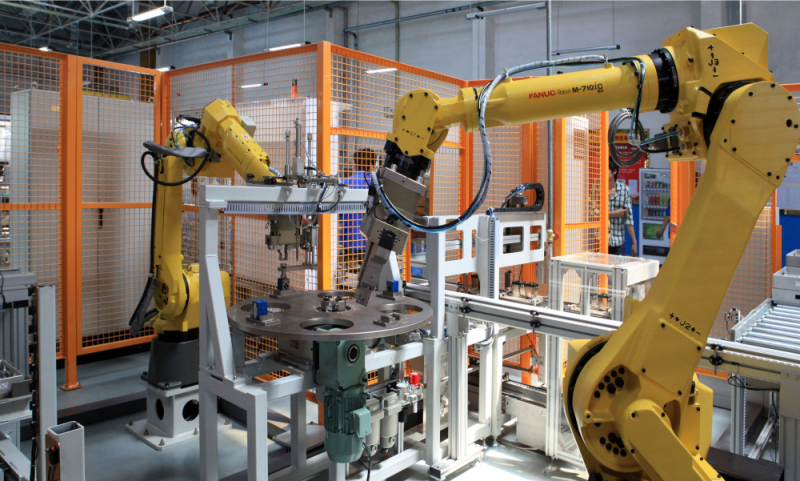

Automaatne manipulaator
