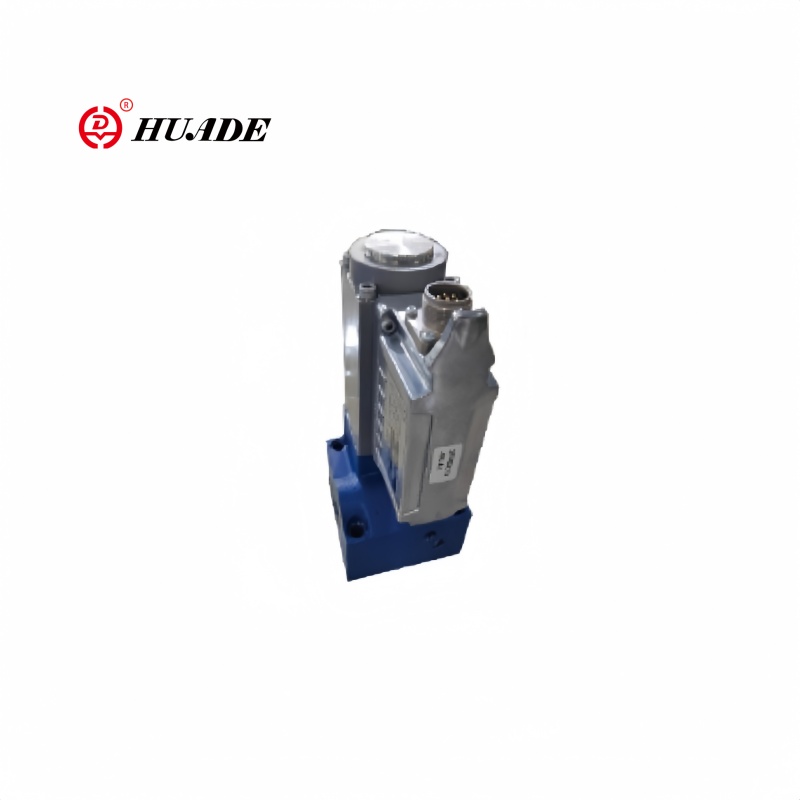

Tööstusautomaatika ja vedelike juhtimissüsteemide maailmas on proportsionaalne klapirõhk üks kõige olulisemaid kontseptsioone täpsete ja tõhusate toimingute saavutamiseks. Selle põhiprintsiibi mõistmine on oluline inseneridele, tehnikutele ja kõigile, kes töötavad hüdro- või pneumaatiliste süsteemidega.
Proportsionaalse ventiili rõhu määratlemine
Proportsionaalne ventiili rõhk viitab proportsionaalse ventiili tekitatud juhitavale väljundrõhule, kus rõhu tase on otseselt proportsionaalne klapile antud sisendsignaaliga. Erinevalt lihtsatest kahendolekus töötavatest sisse- ja väljalülitusventiilidest pakuvad proportsionaalsed ventiilid elektrilise sisendsignaali suuruse alusel lõpmatult muutuvat juhtimist minimaalse ja maksimaalse rõhu väärtuste vahel.
[Saage kõigepealt arumis on proportsionaalsed ventiilid]
Sisendsignaali ja väljundrõhu suhe järgib lineaarset või ettemääratud kõverat, mis võimaldab täpset rõhu modulatsiooni. See proportsionaalne suhe võimaldab sujuvat ja pidevat rõhu reguleerimist, mitte järske muutusi, muutes need klapid ideaalseks rakenduste jaoks, mis nõuavad peenhäälestatud rõhureguleerimist.
Kuidas proportsionaalsed ventiilid töötavad
Proportsionaalklapi põhitöö põhineb elektromagnetilise jõu juhtimisel. Kui klapi solenoidile rakendatakse elektrilist signaali, tekitab see magnetjõu, mis on võrdeline voolu või pinge sisendiga. See elektromagnetiline jõud toimib vedrumehhanismi ja vedeliku rõhu vastu, et positsioneerida klapipooli või hoova.
Sisendsignaali kasvades tugevneb elektromagnetiline jõud, nihutades klapielementi pesast kaugemale. See suurem ava võimaldab rohkem vedeliku voolu ja põhjustab tavaliselt kõrgemat allavoolu, sõltuvalt klapi konfiguratsioonist. Klapielemendi täpne paigutus loob proportsionaalse suhte sisendsignaali ja väljundrõhu vahel.
Kaasaegsed proportsionaalsed ventiilid sisaldavad sageli tagasisidesüsteeme, mis kasutavad asendiandureid või rõhuandureid, et tagada täpne juhtimine ja kompenseerida väliseid tegureid, nagu temperatuurikõikumised, toiterõhu kõikumised või komponentide kulumine.
Proportsionaalse ventiili rõhu reguleerimise tüübid
Otsese toimega proportsionaalsed ventiilid
Need klapid juhivad rõhku otse klapielemendile mõjuva elektromagnetilise jõu kaudu. Neid kasutatakse tavaliselt madalama rõhuga rakendustes, kus solenoidi jõud on piisav vedeliku jõudude ja vedru pinge ületamiseks. [Võrdlehüdraulilised proportsionaalsed ventiilid]
Pilootjuhitavad proportsionaalsed ventiilid
Kõrgema rõhuga rakenduste puhul kasutavad pilootjuhitavad ventiilid suurema peaventiili juhtimiseks väikest proportsionaalset ventiili. Pilootventiil moduleerib rõhku juhtkambrisse, mis seejärel positsioneerib peamise ventiili elemendi. See konfiguratsioon võimaldab kõrget rõhku täpselt reguleerida suhteliselt väikese sisendvõimsusega.
Rõhu alandamise ventiilid
Need proportsionaalsed ventiilid hoiavad püsivat allavoolu survet sõltumata ülesvoolu rõhumuutustest või voolukiiruse muutustest. Väljundrõhk on võrdeline sisendsignaaliga, mistõttu on need ideaalsed rõhu reguleerimise rakenduste jaoks.
Survealandusventiilid
Proportsionaalsed rõhualandusventiilid pakuvad sisendsignaali alusel muutuvaid vabastusrõhu seadistusi. See võimaldab dünaamiliselt reguleerida süsteemi maksimaalset rõhku ilma mehaanilise reguleerimiseta.
Rakendused ja eelised
Proportsionaalne klapi rõhu reguleerimine leiab rakendusi paljudes tööstusharudes. Mobiilse hüdraulika puhul võimaldavad need ventiilid ehitusseadmete sujuvat tööd, pakkudes täpset kontrolli noole, kopa ja roomikute liikumise üle. Tootmise automatiseerimissüsteemid kasutavad proportsionaalseid ventiile ühtsete kinnitusjõudude, survevalu rõhkude ja materjalikäitlustoimingute jaoks.
Lennundustööstus tugineb proportsionaalsele ventiilirõhu juhtimisele lennujuhtimissüsteemides, teliku töös ja salongi rõhu juhtimises. Autotööstuses juhivad need ventiilid jõuülekande rõhku, roolivõimendi abi ja mootori juhtimissüsteeme.
Täiustatud süsteemi efektiivsus
Täpne rõhu sobitamine koormusnõuetega vähendab energia raiskamist ja optimeerib süsteemi jõudlust.
Vähendatud energiatarbimine
Ülerõhu vältimine toob kaasa märkimisväärse energiasäästu ja madalamad tegevuskulud.
Täiustatud tootekvaliteet
Järjepidev protsessisurve tagab usaldusväärsed tootmistulemused ja toote järjepidevuse.
Suurenenud süsteemi reageerimisvõime
Sujuvad rõhuüleminekud tagavad parema süsteemi juhtimise ja töö sujuvuse.
Peamised jõudlusparameetrid
Juhtimissüsteemi integreerimine
Proportsionaalsed ventiilirõhu juhtimissüsteemid integreeritakse tavaliselt elektrooniliste juhtseadmete (ECU) või programmeeritavate loogikakontrolleritega (PLC). Need kontrollerid pakuvad täpseid elektrilisi signaale, mis on vajalikud täpseks rõhu juhtimiseks, jälgides samal ajal süsteemi tagasisidet.
Kaasaegsed kontrollistrateegiad
Kaasaegsed juhtimissüsteemid kasutavad sageli suletud ahelaga juhtimisstrateegiaid, võrdlevad pidevalt tegelikku rõhku soovitud seadeväärtustega ja reguleerivad vastavalt klapi sisendsignaale. See lähenemine kompenseerib süsteemi kõikumisi ja säilitab täpse rõhu juhtimise muutuvates töötingimustes.
Edasised arengud
Proportsionaalse klapi rõhu tehnoloogia areng jätkub materjaliteaduse, elektrooniliste juhtimissüsteemide ja andurite tehnoloogia arenguga. Nutikad ventiilid, mis sisaldavad sisseehitatud diagnostikat, ennustavat hooldusvõimalust ja traadita sidet, muutuvad üha levinumaks.
Digitaalne klapitehnoloogia lubab veelgi suuremat täpsust ja paindlikkust, asendades mõnes rakenduses traditsioonilised proportsionaalsed ventiilid. Kuid proportsionaalne klapi rõhu reguleerimine jääb vedeliku jõusüsteemide põhiliseks ja usaldusväärseks tehnoloogiaks.
Proportsionaalse klapirõhu mõistmine võimaldab inseneridel kavandada tõhusamaid, täpsemaid ja usaldusväärsemaid vedeliku juhtimissüsteeme erinevates rakendustes, muutes selle tänapäevase tööstusautomaatika oluliseks kontseptsiooniks.
