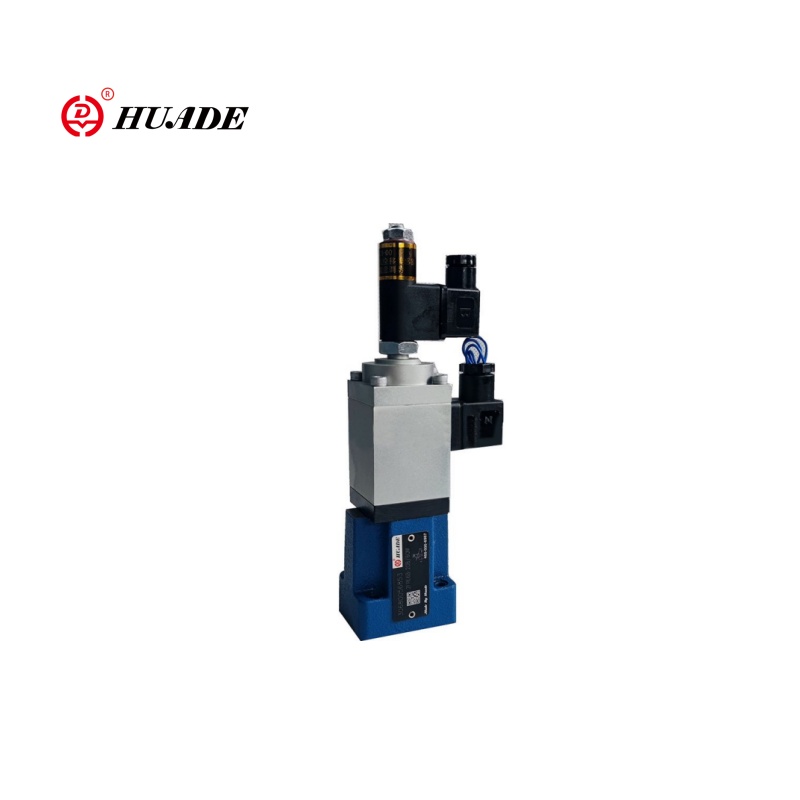

Proportsionaalne voolujuhtimisventiil 2FRE6

Proportsionaalne voolujuhtimisventiil 2FRE6 kontrollib voolukiirust astmeliselt läbi 0 ~ 10 V / 4 ~ 20mA signaali, et saavutada täpne kiiruse regulatsioon. 2FRE6 Proportsionaalsel klapil on rõhu kompenseerimise funktsioon, mis võib tagada, et koormusrõhu kõikumised ei mõjuta voolukiirust ja säilitada stabiilne voolukiirus. See 2FRE6 klapp sobib hüdrosüsteemide jaoks piiratud ruumi ja dünaamiliste voolu reguleerimise nõuete jaoks.

Proportsionaalse vooluhulga ventiili produktiparameeter 2FRE6

Hüdrauliline
Hüsterees	＜ ± 1%QMAX
Korratatavus	＜ 1%QMAX
Saastumisaste (μM)	≤20
Rõhuvedelik	Mineraalõli (NBR -tihendi jaoks), fosfaat ester (FPM -tihendi jaoks)
Viskoossuse vahemik (MM2/s)	2,8 kuni 380
Rõhuvedeliku temperatuurivahemik (℃））	-20 ~+70
Paigaldus	valikuline
Elektri-
Pinge tüüp	Alalisvoolu
Solenoidi mähise takistus (ω)	Külm väärtus 20 ℃ 5,4, maksimaalne soe väärtus 8,2
Max. Võim (VA)	50
Induktiivsus (MH)	6 kuni 8
Ostsillaatori sagedus (KHz)	2.5

Proportsionaalse voolujuhtimisventiili 2FRE6 tootefunktsioon ja rakendamine

Funktsioonid:

▶ Voolu rõhu kompenseeritud juhtimisvõimega ventiil rõhukompensaator

▶ aktiveerimine proportsionaalse solenoidi kaudu

▶ Kontrolliase elektripositsiooni tagasiside abil

▶ Asendimuunduri mähise saab aksiaalselt liigutada, muutes juhtpunkti nullpunkti reguleerimise lihtsaks, ilma et oleks vaja elektroonikat (elektrihüdrauliline) puudutada

▶ Voolu juhtimine on mõlemas suunas võimalik, kasutades alaldi võileivaplaati

Rakendus:

Kahesuunaline proportsionaalne voolujuhtimisventiil 2FRE6 kasutatakse laialdaselt tööstusautomaatika ja tööpinkide, ekskavaatori/laadurite ja muudes tehnilistes masinates, metallurgias ja rasketes seadmetes, testimisseadmetes ja laborites jne.

 Proportsionaalse voolujuhtimisventiili funktsioon ja osa 2FRE6

Tüüp 2FRE ... Proportsionaalse voolu juhtventiilidel on kahesuunaline funktsioon. Need saavad rakendatud elektrilise käsu väärtusest reguleerida voolu, mis on rõhk ja temperatuur kompenseeritud.

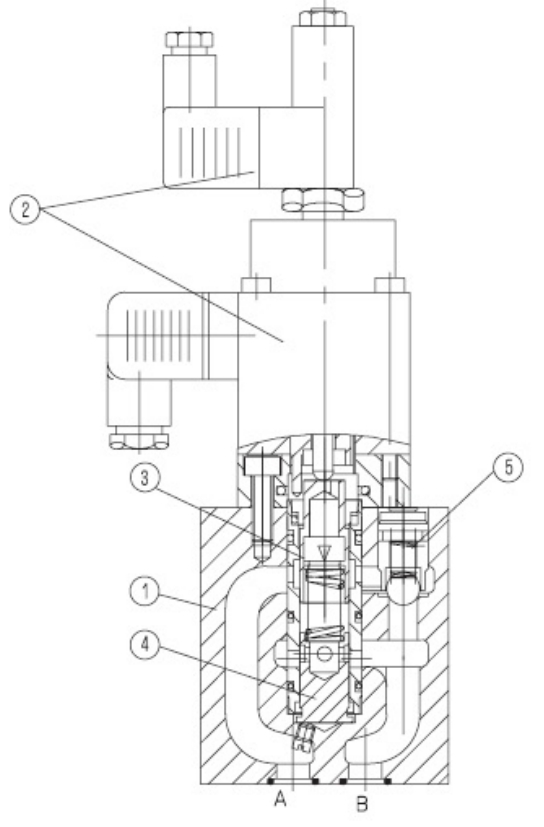

Põhimõtteliselt koosnevad need korpusest (1), proportsionaalsest solenoidist koos induktiivse positsioonimuunduriga (2), mõõtes ava (3), rõhu kompensaatorit (4), samuti valikulist kontrollventiili (5).

Proportsionaalne voolujuhtimisventiil 2FRE 6 B

Voolu seadistamine määratakse käsu väärtuse potentsiomeetri juures (0 kuni 100 %). Rakendatud käsu väärtus kohaneb võimendi ja proportsionaalse solenoidi kaudu, mõõtetäht (3). Mõõtmis ava asukoht (3) saadakse induktiivse positsiooni muunduri abil. Käsu väärtusest kõrvalekalded kompenseeritakse tagasiside juhtimisega.

Rõhukompensaator (4) hoiab rõhu langust mõõtmispunktis (3) konstantses väärtuses. Seetõttu kompenseeritakse vool.

Väike temperatuuri triiv saavutatakse mõõteraamatu kujundamise tõttu.

0 % -lise käsuväärtusega on mõõtmis ava suletud.

Võimsuse või kaabli purunemise korral positsioonimuunduri mõõtmisel sulgub.

0 % -lise käsu väärtusest on hüppevaba algus võimalik. Kahe elektrivõimendi kaldtee kaudu on võimalik edasi lükata mõõtmise b avamine ja sulgemine

Ava.

Kontrollklapi kaudu (5) on vaba vool võimalik B -st A -ni A -ni.

Proportsionaalne voolu juhtventiili tüüp 2FRE 6 a:

Selle klapi funktsioon on põhimõtteliselt sama mis klapi tüüpi 2FRE 6 B:

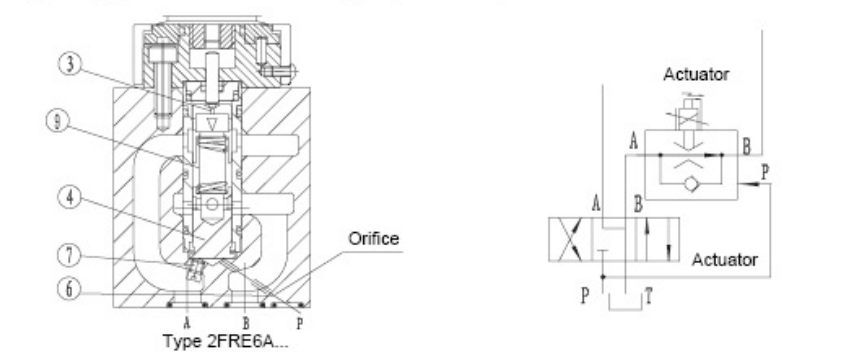

Käivitushüppe mahasurumiseks, kui mõõtmis- (3) (käsu väärtus> 0%) on avatud, on olemas rõhukompensaator (4), mis hoiab suletud pordi P (6) kaudu. Sisemine ühendus (7) pordi A ja rõhukompensaatori (4) vahel on ühendatud. Välise pordi P (6) kaudu toimib rõhk PORT P -s enne, kui suunaklapp (8) toimib rõhukompensaator (4) ja hoiab seda suletud asendis vedrujõu (9) vastu. Kui suunaklapp (8) lülitatakse üle P -st B -le, siis liigub rõhu kompensaator (4) suletud asendist

Reguleerimispositsiooni ja käivitushüpet välditakse sellega.

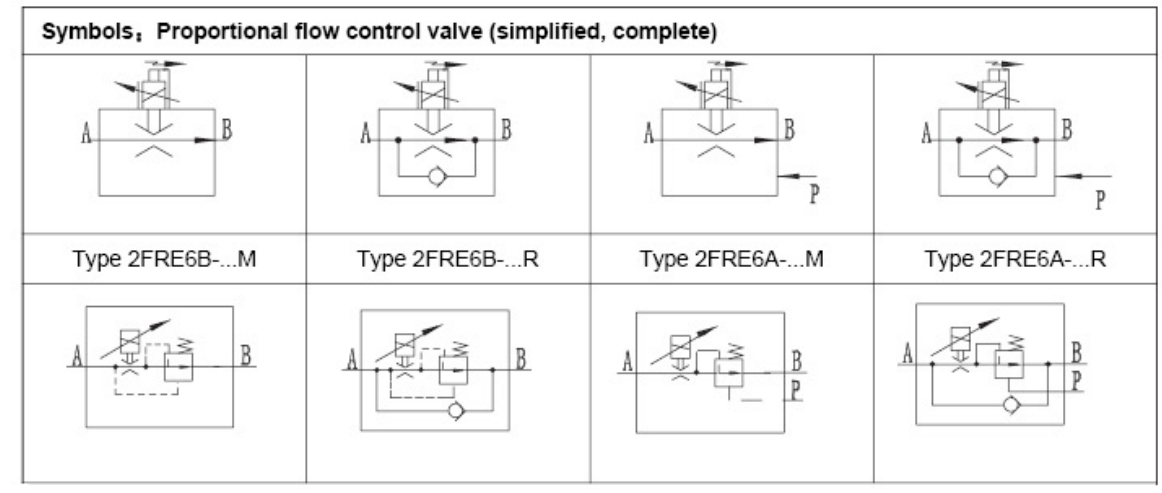

Proportsionaalse voolujuhtimisventiili sümbolid 2FRE6
