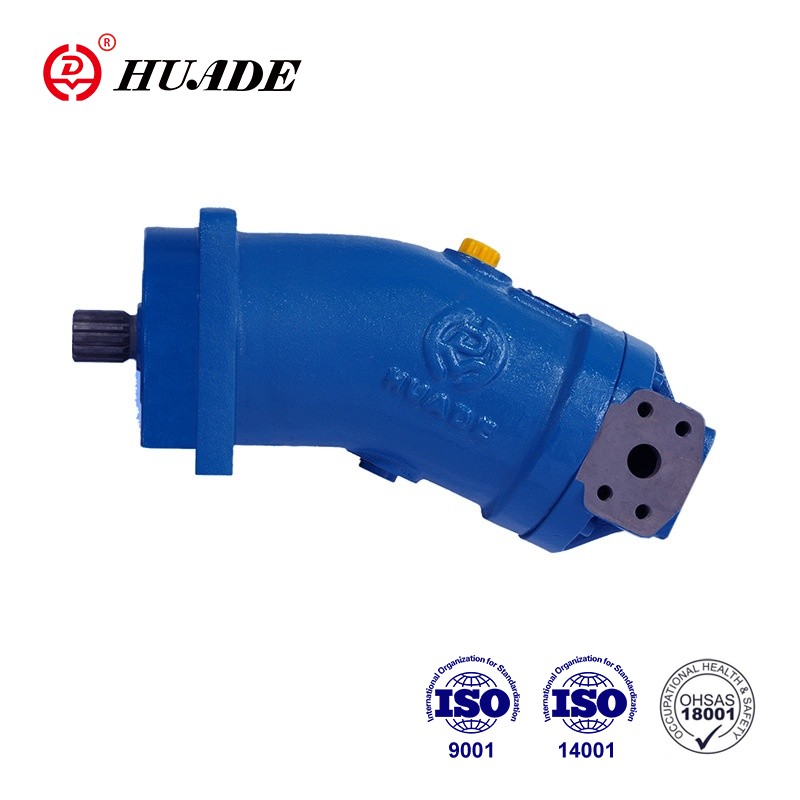

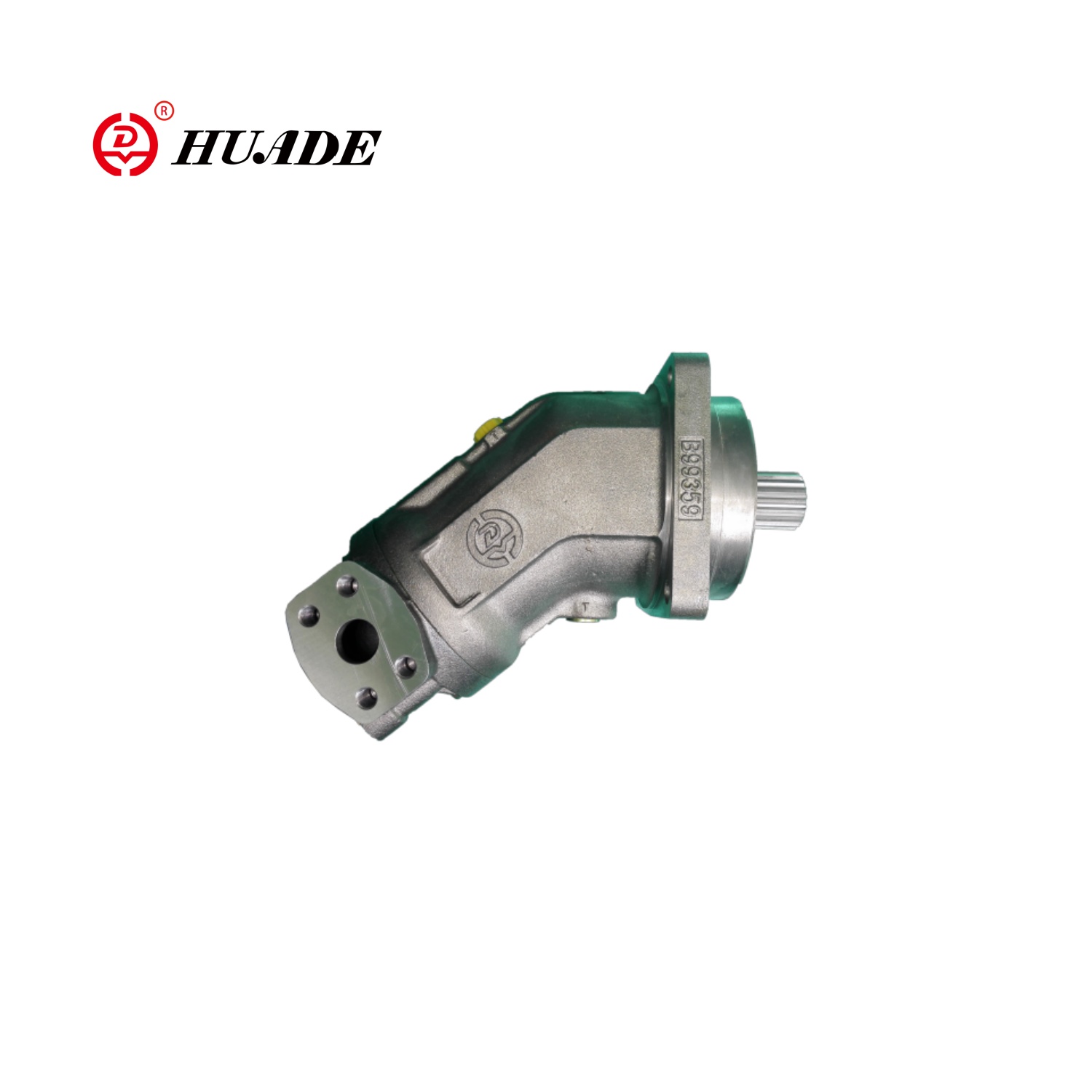

Aksiaalkolviga fikseeritud mootor A2FM

Aksiaalkolbiga fikseeritud mootor A2FM on äärmiselt suure kohanemisvõime ja paindlikkusega. See sobib nii avatud kui ka suletud ahelaga rakendustes. Mootori omadused on kompaktne disain, kõrge üldine tõhusus ning ökonoomne ja praktiline rakendus.

Aksiaalkolbiga fikseeritud mootori A2FM tooteparameeter

■Võlli tihend… Lubatud survekoormus

☑Võllitihendi kasutusiga sõltub aksiaalse kolviüksuse kiirusest ja korpuse tühjendussurvest (korpuse rõhk).

☑Korpuse ja ümbritseva õhu rõhu keskmist 2-baarilist erinevust ei tohi normaalsel töötemperatuuril püsivalt ületada.

☑ Suurema diferentsiaalrõhu kohta vähendatud kiirusel vaadake diagrammi. Lubatud on kuni 10 baari suurused hetkelised rõhutõusud (t < 0,1 s). Võllitihendi kasutusiga väheneb rõhupiiskade sageduse suurenemisega.

☑ Korpuse rõhk peab olema võrdne ümbritseva rõhuga või sellest kõrgem.

■ Temperatuurivahemik

☑ FKM võlli tihendit võib kasutada juhul, kui äravoolu temperatuur on vahemikus -25 °C kuni +115 °C

☑Kasutusjuhtudel alla -25 °C on vajalik NBR-võllitihend (lubatud temperatuurivahemik -40 °C kuni +90 °C). Tellimisel märkige NBR võllitihend lihttekstina. Palun võtke meiega ühendust.

■Voolu suund

■ Kiirusevahemik

☑ Minimaalsele kiirusele nmin piirang puudub. Kui on vaja ühtlast liikumist, ei tohi kiirus nmin olla väiksem kui 50 p/min. Vt maksimaalse kiiruse väärtuste tabelit.

■ Pikaealine laager

☑ Suurused 250-500

☑ Pika tööea tagamiseks ja kasutamiseks koos HF-hüdraulikavedelikega. Samad välismõõtmed kui standardsete laagritega mootoril. Hilisem ümberehitamine pikaealistele laagritele on võimalik.

☑Laagreid ja korpust on soovitatav loputada pordi U kaudu.

■ Loputusvool...Soovitatav

Sadamad	Port for	Diagramm
A, B T	Töötav sadam Äravooluava

Aksiaalkolbiga fikseeritud mootori A2FM tootefunktsioon ja rakendus

Omadused:

Mootor HD-A2FM  suurused 5–500 6. seeria

Nimirõhk 400 bar/Maksimaalne rõhk 450 bar

▶ Fikseeritud mootor koos painutatud teljega aksiaalse koonilise kolviga pöördrühmaga

hüdrostaatilised ajamid avatud ja suletud ahelates

▶ Kasutamiseks mobiilsetes ja statsionaarsetes rakendustes, väljundkiirus on

sõltub pumba vooluhulgast ja mootori töömahust.

▶ Peened mõõtmed võimaldavad kaugeleulatuvat kohandamist ajami korpusega

▶ Suur võimsustihedus, väikesed mõõtmed, kõrge kogutõhusus, head käivitusomadused, ökonoomne disain, ühes tükis kitsenev kolb koos kolvirõngastega tihendamiseks.

Rakendus:

A2FM teljega aksiaalset kolbmootorit kasutatakse laialdaselt mobiilsetes masinates ja mitmesugustel tööstuslikel juhtudel, nagu ekskavaatorid, kraanad, laadurid, rullid, betoonisegistid ja muud rasked masinad ja seadmed, samuti metallurgia, kaevandus, nafta, keemiatööstus ja muud tööstusvaldkonnad.
